Tworzenie bramy aplikacji z wewnętrznym przekierowaniem przy użyciu interfejsu wiersza polecenia platformy Azure

Za pomocą interfejsu wiersza polecenia platformy Azure można skonfigurować przekierowywanie ruchu internetowego podczas tworzenia bramy aplikacji. W tym samouczku zdefiniujesz pulę zaplecza przy użyciu zestawu skalowania maszyn wirtualnych. Następnie należy skonfigurować odbiorniki i reguły na podstawie domen, które są właścicielami, aby upewnić się, że ruch internetowy dociera do odpowiedniej puli. W tym samouczku założono, że jesteś właścicielem wielu domen i używasz przykładów www.contoso.com i www.contoso.org.

W tym artykule omówiono sposób wykonywania następujących zadań:

• Konfigurowanie sieci
• Tworzenie bramy aplikacji
• Dodawanie odbiorników i reguły przekierowania
• Tworzenie zestawu skalowania maszyn wirtualnych za pomocą puli zaplecza
• Tworzenie rekordu CNAME w domenie

Jeśli nie masz subskrypcji platformy Azure, przed rozpoczęciem utwórz bezpłatne konto platformy Azure.

Wymagania wstępne

• Użyj środowiska powłoki Bash w usłudze Azure Cloud Shell. Aby uzyskać więcej informacji, zobacz Szybki start dotyczący powłoki Bash w usłudze Azure Cloud Shell.



• Jeśli wolisz uruchamiać polecenia referencyjne interfejsu wiersza polecenia lokalnie, zainstaluj interfejs wiersza polecenia platformy Azure. Jeśli korzystasz z systemu Windows lub macOS, rozważ uruchomienie interfejsu wiersza polecenia platformy Azure w kontenerze Docker. Aby uzyskać więcej informacji, zobacz Jak uruchomić interfejs wiersza polecenia platformy Azure w kontenerze platformy Docker.

  • Jeśli korzystasz z instalacji lokalnej, zaloguj się do interfejsu wiersza polecenia platformy Azure za pomocą polecenia az login. Aby ukończyć proces uwierzytelniania, wykonaj kroki wyświetlane w terminalu. Aby uzyskać inne opcje logowania, zobacz Logowanie się przy użyciu interfejsu wiersza polecenia platformy Azure.

  • Po wyświetleniu monitu zainstaluj rozszerzenie interfejsu wiersza polecenia platformy Azure podczas pierwszego użycia. Aby uzyskać więcej informacji na temat rozszerzeń, zobacz Korzystanie z rozszerzeń w interfejsie wiersza polecenia platformy Azure.

  • Uruchom polecenie az version, aby znaleźć zainstalowane wersje i biblioteki zależne. Aby uaktualnić do najnowszej wersji, uruchom polecenie az upgrade.

• Ten samouczek wymaga wersji 2.0.4 lub nowszej interfejsu wiersza polecenia platformy Azure. W przypadku korzystania z usługi Azure Cloud Shell najnowsza wersja jest już zainstalowana.

Tworzenie grupy zasobów

Grupa zasobów to logiczny kontener przeznaczony do wdrażania zasobów platformy Azure i zarządzania nimi. Utwórz grupę zasobów za pomocą polecenia az group create.

W poniższym przykładzie pokazano sposób tworzenia grupy zasobów o nazwie myResourceGroupAG w lokalizacji eastus.

az group create --name myResourceGroupAG --location eastus

Tworzenie zasobów sieciowych

Utwórz sieć wirtualną o nazwie myVNet i podsieć o nazwie myAGSubnet przy użyciu polecenia az network vnet create. Następnie możesz dodać podsieć o nazwie myBackendSubnet wymaganą przez pulę serwerów zaplecza przy użyciu polecenia az network vnet subnet create. Utwórz publiczny adres IP o nazwie myAGPublicIPAddress przy użyciu polecenia az network public-ip create.

az network vnet create \
  --name myVNet \
  --resource-group myResourceGroupAG \
  --location eastus \
  --address-prefix 10.0.0.0/16 \
  --subnet-name myAGSubnet \
  --subnet-prefix 10.0.1.0/24
az network vnet subnet create \
  --name myBackendSubnet \
  --resource-group myResourceGroupAG \
  --vnet-name myVNet \
  --address-prefix 10.0.2.0/24
az network public-ip create \
  --resource-group myResourceGroupAG \
  --name myAGPublicIPAddress

Tworzenie bramy aplikacji

Można użyć polecenia az network application-gateway create w celu utworzenia bramy aplikacji o nazwie myAppGateway. Podczas tworzenia bramy aplikacji przy użyciu interfejsu wiersza polecenia platformy Azure należy podać informacje o konfiguracji, takie jak pojemność, jednostka SKU i ustawienia protokołu HTTP. Brama aplikacji jest przypisywana do wcześniej utworzonej podsieci myAGSubnet i adresu myAGPublicIPAddress.

az network application-gateway create \
  --name myAppGateway \
  --location eastus \
  --resource-group myResourceGroupAG \
  --vnet-name myVNet \
  --subnet myAGsubnet \
  --capacity 2 \
  --sku Standard_Medium \
  --http-settings-cookie-based-affinity Disabled \
  --frontend-port 80 \
  --http-settings-port 80 \
  --http-settings-protocol Http \
  --public-ip-address myAGPublicIPAddress

Tworzenie bramy aplikacji może potrwać kilka minut. Po utworzeniu bramy aplikacji możesz zauważyć następujące nowe funkcje:

• appGatewayBackendPool — brama aplikacji musi mieć co najmniej jedną pulę adresów zaplecza.
• appGatewayBackendHttpSettings — określa, że port 80 i protokół HTTP są używane do komunikacji.
• appGatewayHttpListener — domyślny odbiornik skojarzony z pulą appGatewayBackendPool.
• appGatewayFrontendIP — przypisuje adres myAGPublicIPAddress do odbiornika appGatewayHttpListener.
• rule1 — domyślna reguła routingu skojarzona z odbiornikiem appGatewayHttpListener.

Dodawanie odbiorników i reguł

Odbiornik jest wymagany, aby brama aplikacji mogła właściwie kierować ruch do puli zaplecza. W tym samouczku utworzysz dwa odbiorniki dla swoich dwóch domen. W tym przykładzie odbiorniki są tworzone dla domen www.contoso.com i www.contoso.org.

Dodaj odbiorniki zaplecza, które są wymagane do kierowania ruchu, używając polecenia az network application-gateway http-listener create.

az network application-gateway http-listener create \
  --name contosoComListener \
  --frontend-ip appGatewayFrontendIP \
  --frontend-port appGatewayFrontendPort \
  --resource-group myResourceGroupAG \
  --gateway-name myAppGateway \
  --host-name www.contoso.com
az network application-gateway http-listener create \
  --name contosoOrgListener \
  --frontend-ip appGatewayFrontendIP \
  --frontend-port appGatewayFrontendPort \
  --resource-group myResourceGroupAG \
  --gateway-name myAppGateway \
  --host-name www.contoso.org

Dodawanie konfiguracji przekierowania

Dodaj konfigurację przekierowania, która wysyła ruch z www.consoto.org do odbiornika dla www.contoso.com w bramie aplikacji przy użyciu polecenia az network application-gateway redirect-config create.

az network application-gateway redirect-config create \
  --name orgToCom \
  --gateway-name myAppGateway \
  --resource-group myResourceGroupAG \
  --type Permanent \
  --target-listener contosoListener \
  --include-path true \
  --include-query-string true

Dodawanie reguł routingu

Reguły są przetwarzane w kolejności, w której są tworzone, a ruch jest kierowany przy użyciu pierwszej reguły zgodnej z adresem URL wysyłanym do bramy aplikacji. Na przykład jeśli na tym samym porcie utworzono dwie reguły: jedną przy użyciu odbiornika podstawowego, a drugą przy użyciu odbiornika obejmującego wiele witryn, reguła z odbiornikiem obejmującym wiele witryn musi znajdować się przed regułą z odbiornikiem podstawowym, aby funkcja reguły obejmującej wiele witryn działała zgodnie z oczekiwaniami.

W tym przykładzie utworzysz dwie nowe reguły i usuniesz utworzoną regułę domyślną. Regułę możesz dodać przy użyciu polecenia az network application-gateway rule create.

az network application-gateway rule create \
  --gateway-name myAppGateway \
  --name contosoComRule \
  --resource-group myResourceGroupAG \
  --http-listener contosoComListener \
  --rule-type Basic \
  --address-pool appGatewayBackendPool
az network application-gateway rule create \
  --gateway-name myAppGateway \
  --name contosoOrgRule \
  --resource-group myResourceGroupAG \
  --http-listener contosoOrgListener \
  --rule-type Basic \
  --redirect-config orgToCom
az network application-gateway rule delete \
  --gateway-name myAppGateway \
  --name rule1 \
  --resource-group myResourceGroupAG

Tworzenie zestawów skalowania maszyn wirtualnych

W tym przykładzie utworzysz zestaw skalowania maszyn wirtualnych, który obsługuje utworzoną pulę zaplecza. Utworzony zestaw skalowania nosi nazwę myvmss i zawiera dwa wystąpienia maszyn wirtualnych, na których instalujesz serwer NGINX.

az vmss create \
  --name myvmss \
  --resource-group myResourceGroupAG \
  --image Ubuntu2204 \
  --admin-username azureuser \
  --admin-password Azure123456! \
  --instance-count 2 \
  --vnet-name myVNet \
  --subnet myBackendSubnet \
  --vm-sku Standard_DS2 \
  --upgrade-policy-mode Automatic \
  --app-gateway myAppGateway \
  --backend-pool-name appGatewayBackendPool

Instalowanie serwera NGINX

Uruchom to polecenie w oknie powłoki:

az vmss extension set \
  --publisher Microsoft.Azure.Extensions \
  --version 2.0 \
  --name CustomScript \
  --resource-group myResourceGroupAG \
  --vmss-name myvmss \
  --settings '{ "fileUris": ["https://raw.githubusercontent.com/Azure/azure-docs-powershell-samples/master/application-gateway/iis/install_nginx.sh"],
  "commandToExecute": "./install_nginx.sh" }'

Tworzenie rekordu CNAME w domenie

Po utworzeniu bramy aplikacji z publicznym adresem IP można pobrać adres DNS i użyć go w celu utworzenia rekordu CNAME w domenie. Aby uzyskać adres DNS bramy aplikacji, możesz użyć polecenia az network public-ip show. Skopiuj wartość fqdn ustawienia DNSSettings i użyj jej jako wartości tworzonego rekordu CNAME. Korzystanie z rekordów A nie jest zalecane, ponieważ adres VIP może ulec zmianie po ponownym uruchomieniu bramy aplikacji.

az network public-ip show \
  --resource-group myResourceGroupAG \
  --name myAGPublicIPAddress \
  --query [dnsSettings.fqdn] \
  --output tsv

Testowanie bramy aplikacji

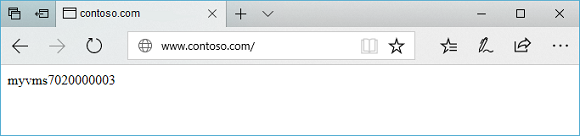

Wpisz nazwę swojej domeny na pasku adresu przeglądarki. Takie jak, http://www.contoso.com.

Zmień adres na inną domenę, na przykład http://www.contoso.org i powinien zostać wyświetlony komunikat, że ruch został przekierowany z powrotem do odbiornika dla www.contoso.com.

Następne kroki

W tym samouczku zawarto informacje na temat wykonywania następujących czynności:

• Konfigurowanie sieci
• Tworzenie bramy aplikacji
• Dodawanie odbiorników i reguły przekierowania
• Tworzenie zestawu skalowania maszyn wirtualnych za pomocą puli zaplecza
• Tworzenie rekordu CNAME w domenie
