Przypadki użycia zarządzania ruchem dla usługi Azure Kubernetes Application Network (wersja zapoznawcza)

Ważna

Funkcje usługi AKS w wersji zapoznawczej są dostępne na zasadzie samoobsługi i wymagają zapisania się. Wersje zapoznawcze są udostępniane w wersji "as is" i "jako dostępne" i są wykluczone z umów dotyczących poziomu usług i ograniczonej gwarancji. Wersje zapoznawcze usługi AKS są częściowo objęte pomocą techniczną dla klientów, świadczoną w miarę możliwości. W związku z tym te funkcje nie są przeznaczone do użytku produkcyjnego. Aby uzyskać więcej informacji, zobacz następujące artykuły pomocy technicznej:

Zarządzanie ruchem sieciowym aplikacji Azure Kubernetes wykorzystuje tryb otoczenia Istio i interfejs API bramy Kubernetes, aby umożliwić precyzyjną kontrolę nad interakcjami między usługami zarówno wewnątrz klastrów, jak i pomiędzy nimi. To rozwiązanie oferuje kompleksowy zestaw funkcji zarządzania ruchem, w tym:

  • Zasady autoryzacji L4/L7
  • Routing oparty na oświadczeniach JWT
  • Przesuwanie ruchu
  • Wstrzykiwanie błędów

Ten artykuł zawiera instrukcje krok po kroku dotyczące implementowania przypadków użycia zarządzania ruchem przy użyciu usługi Azure Kubernetes Application Network w wielu klastrach usługi Azure Kubernetes Service (AKS).

Wymagania wstępne

Przed rozpoczęciem upewnij się, że zostały spełnione następujące wymagania wstępne:

  • Istniejący zasób usługi Azure Kubernetes Application Network.

  • Dwa istniejące klastry AKS z dostępnością sieciową między ich bramami wschód-zachód. Można to osiągnąć przy użyciu połączenia sieci wirtualnej VNet z siecią wirtualną sieci VPN, komunikacji równorzędnej sieci wirtualnej platformy Azure (VNet peering) lub innego obsługiwanego modelu łączności.

  • Zainstalowano interfejs wiersza polecenia Istio, istioctl. Aby wybrać poprawną wersję pliku istioctl, zapoznaj się z obsługiwaną wersją istio dla sieci aplikacji. Program istioctl można zainstalować przy użyciu następującego polecenia:

    curl -sL https://istio.io/downloadIstioctl | sh -
export PATH=$HOME/.istioctl/bin:$PATH

  • Ustaw następujące zmienne środowiskowe do użycia w całym artykule:

    export AKS_RG=<resource-group-name>
export CLUSTER_NAME_1=<cluster-1-name>
export CLUSTER_NAME_2=<cluster-2-name>

  • Skonfiguruj narzędzie kubectl, aby nawiązać połączenie z klastrami AKS przy użyciu polecenia az aks get-credentials:

    az aks get-credentials --resource-group $AKS_RG --name $CLUSTER_NAME_1 --overwrite-existing
az aks get-credentials --resource-group $AKS_RG --name $CLUSTER_NAME_2 --overwrite-existing

Sprawdzanie instalacji istio i ztunnel

  1. Sprawdź CRD Istio przy użyciu polecenia kubectl get crds.

    kubectl --context $CLUSTER_NAME_1 get crds | grep istio

    Dane wyjściowe powinny zawierać następujące 14 CRD dla trybu ambient Istio.

    authorizationpolicies.security.istio.io                            2026-03-12T18:02:11Z
destinationrules.networking.istio.io                               2026-03-12T18:02:11Z
envoyfilters.networking.istio.io                                   2026-03-12T18:02:11Z
gateways.networking.istio.io                                       2026-03-12T18:02:11Z
peerauthentications.security.istio.io                              2026-03-12T18:02:11Z
proxyconfigs.networking.istio.io                                   2026-03-12T18:02:11Z
requestauthentications.security.istio.io                           2026-03-12T18:02:11Z
serviceentries.networking.istio.io                                 2026-03-12T18:02:11Z
sidecars.networking.istio.io                                       2026-03-12T18:02:11Z
telemetries.telemetry.istio.io                                     2026-03-12T18:02:11Z
virtualservices.networking.istio.io                                2026-03-12T18:02:11Z
wasmplugins.extensions.istio.io                                    2026-03-12T18:02:11Z
workloadentries.networking.istio.io                                2026-03-12T18:02:11Z
workloadgroups.networking.istio.io                                 2026-03-12T18:02:11Z

  2. Sprawdź, czy Istio CNI i ztunnel DaemonSet są uruchomione w przestrzeni nazw applink-system za pomocą polecenia kubectl get daemonset.

    kubectl --context $CLUSTER_NAME_1 --namespace applink-system get daemonset

    Dane wyjściowe powinny zawierać następujące zestawy DaemonSet ze wszystkimi zasobnikami w READY stanie:

    NAME             DESIRED   CURRENT   READY   UP-TO-DATE   AVAILABLE   NODE SELECTOR            AGE
istio-cni-node   3         3         3       3            3           kubernetes.io/os=linux   108m
ztunnel          3         3         3       3            3           kubernetes.io/os=linux   107m

Tworzenie przykładowej aplikacji

Architektura aplikacji

Ta architektura rozszerza przykładową aplikację Bookinfo, aby działała w wielu klastrach usługi AKS.

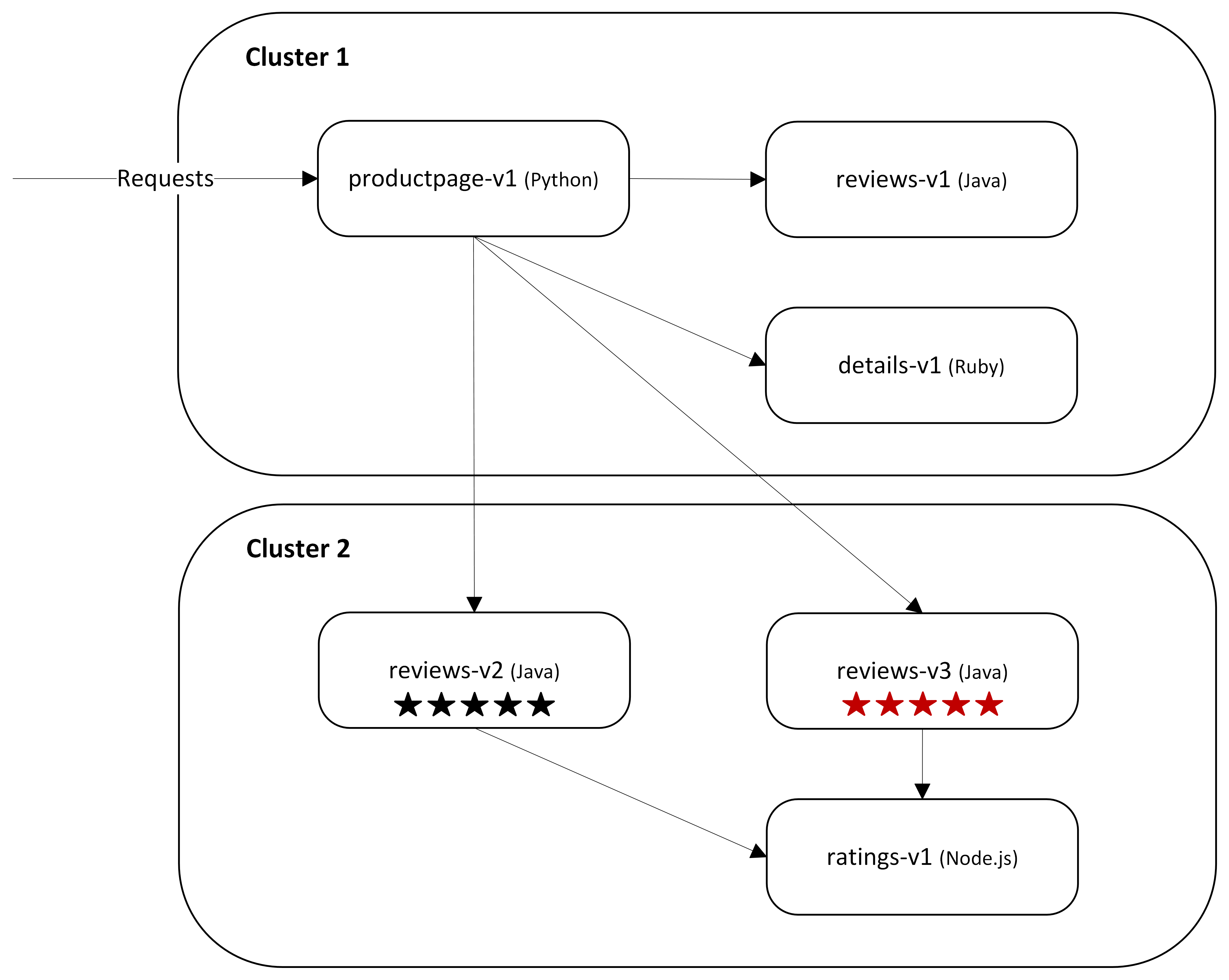

Zrzut ekranu przedstawiający diagram architektury przedstawiający przykładową architekturę aplikacji Bookinfo działającą w dwóch klastrach usługi AKS.

  • Hosty klastra 1 :
    • productpage-v1 (Python)
    • reviews-v1 (Java)
    • details-v1 (Ruby)
  • Hosty klastra 2 :
    • reviews-v2 (Java)
    • reviews-v3 (Java)
    • ratings-v1 (Node.js)

Usługa productpage wysyła żądania do reviews.default.svc.cluster.local. reviews Ponieważ usługa jest dostępna w obu klastrach usługi AKS z globalnym zakresem usługi, żądania mogą być kierowane do wszystkich dostępnych zapleczy (reviews-v1, reviews-v2lub reviews-v3) w klastrach. Usługi reviews-v2 i reviews-v3 również wywołują usługę ratings w celu pobrania danych klasyfikacji przed zwróceniem odpowiedzi do productpage.

Ta architektura pokazuje, jak aplikacja rozproszona może obejmować wiele klastrów, a jednocześnie nadal używać spójnej nazwy usługi i wzorca komunikacji, umożliwiając bezproblemową interakcję z usługą w granicach klastra.

Wdrażanie usług aplikacji

  1. Wdróż usługi w productpage klastrze AKS 1 przy użyciu następujących kubectl apply poleceń:

    kubectl --context $CLUSTER_NAME_1 apply -f https://raw.githubusercontent.com/istio/istio/release-1.29/samples/bookinfo/platform/kube/bookinfo.yaml -l app=productpage
kubectl --context $CLUSTER_NAME_1 apply -f https://raw.githubusercontent.com/istio/istio/release-1.29/samples/bookinfo/platform/kube/bookinfo.yaml -l account=productpage

  2. Wdróż usługi w reviews-v1 klastrze AKS 1 przy użyciu następujących kubectl apply poleceń:

    kubectl --context $CLUSTER_NAME_1 apply -f https://raw.githubusercontent.com/istio/istio/release-1.29/samples/bookinfo/platform/kube/bookinfo.yaml -l app=reviews,service=reviews
kubectl --context $CLUSTER_NAME_1 apply -f https://raw.githubusercontent.com/istio/istio/release-1.29/samples/bookinfo/platform/kube/bookinfo.yaml -l account=reviews
kubectl --context $CLUSTER_NAME_1 apply -f https://raw.githubusercontent.com/istio/istio/release-1.29/samples/bookinfo/platform/kube/bookinfo.yaml -l app=reviews,version=v1

  3. Wdróż usługi details do klastra AKS 1, używając następujących kubectl apply poleceń:

    kubectl --context $CLUSTER_NAME_1 apply -f https://raw.githubusercontent.com/istio/istio/release-1.29/samples/bookinfo/platform/kube/bookinfo.yaml -l app=details
kubectl --context $CLUSTER_NAME_1 apply -f https://raw.githubusercontent.com/istio/istio/release-1.29/samples/bookinfo/platform/kube/bookinfo.yaml -l account=details

  4. Wdróż usługę curl w klastrze AKS 1 przy użyciu następującego kubectl apply polecenia:

    kubectl --context $CLUSTER_NAME_1 apply -f https://raw.githubusercontent.com/istio/istio/release-1.29/samples/curl/curl.yaml

  5. Wdróż usługi reviews-v2 i reviews-v3 do klastra AKS 2 przy użyciu następujących poleceń kubectl apply.

    kubectl --context $CLUSTER_NAME_2 apply -f https://raw.githubusercontent.com/istio/istio/release-1.29/samples/bookinfo/platform/kube/bookinfo.yaml -l app=reviews,service=reviews
kubectl --context $CLUSTER_NAME_2 apply -f https://raw.githubusercontent.com/istio/istio/release-1.29/samples/bookinfo/platform/kube/bookinfo.yaml -l account=reviews
kubectl --context $CLUSTER_NAME_2 apply -f https://raw.githubusercontent.com/istio/istio/release-1.29/samples/bookinfo/platform/kube/bookinfo.yaml -l 'app=reviews,version in (v2,v3)'

  6. Wdróż usługi w ratings klastrze AKS 2 przy użyciu następujących kubectl apply poleceń:

    kubectl --context $CLUSTER_NAME_2 apply -f https://raw.githubusercontent.com/istio/istio/release-1.29/samples/bookinfo/platform/kube/bookinfo.yaml -l app=ratings
kubectl --context $CLUSTER_NAME_2 apply -f https://raw.githubusercontent.com/istio/istio/release-1.29/samples/bookinfo/platform/kube/bookinfo.yaml -l account=ratings

Wdróż bramę wejściową

  1. Wdróż bramę wejściową do klastra AKS 1, używając następującego polecenia kubectl apply.

    kubectl --context $CLUSTER_NAME_1 apply -f https://raw.githubusercontent.com/istio/istio/release-1.29/samples/bookinfo/gateway-api/bookinfo-gateway.yaml

  2. Sprawdź, czy brama jest zaprogramowana przy użyciu następującego kubectl get gateway polecenia:

    kubectl --context $CLUSTER_NAME_1 --namespace default get gateway

    Po około jednej minucie, powinieneś zobaczyć dane wyjściowe podobne do następujących, z PROGRAMMED wyświetlanym jako True.

    NAME               CLASS   ADDRESS        PROGRAMMED   AGE
bookinfo-gateway   istio   20.112.40.27   True         21s

Dodawanie aplikacji do siatki

  • Dodaj aplikację do siatki, etykietując default przestrzeń nazw w obu klastrach AKS za pomocą istio.io/dataplane-mode=ambient.

    kubectl --context $CLUSTER_NAME_1 label namespace default istio.io/dataplane-mode=ambient
kubectl --context $CLUSTER_NAME_2 label namespace default istio.io/dataplane-mode=ambient

Zainstaluj waypoint i oznakuj usługi jako globalne

  1. Zainstaluj waypoint bramy w obu klastrach przy użyciu następujących istioctl waypoint apply poleceń:

    istioctl --context $CLUSTER_NAME_1 waypoint apply --enroll-namespace --wait
istioctl --context $CLUSTER_NAME_2 waypoint apply --enroll-namespace --wait

    Dane wyjściowe powinny wyglądać podobnie do poniższych, co wskazuje, że element waypoint został zastosowany, a przestrzeń nazw default została poprawnie oznaczona w obu klastrach.

    ✅ waypoint default/waypoint applied
✅ namespace default labeled with "istio.io/use-waypoint: waypoint"
✅ waypoint default/waypoint applied
✅ namespace default labeled with "istio.io/use-waypoint: waypoint"

  2. Sprawdź, waypoint czy bramy są programowane przy użyciu następującego kubectl get gateway waypoint polecenia w obu klastrach:

    kubectl --context $CLUSTER_NAME_1 get gateway waypoint
kubectl --context $CLUSTER_NAME_2 get gateway waypoint

    Po około jednej minucie powinniście zobaczyć wynik podobny do poniższego w obu klastrach, z PROGRAMMED pokazującym się jako True.

    NAME       CLASS            ADDRESS       PROGRAMMED   AGE
waypoint   istio-waypoint   10.1.78.229   True         28s

  3. Oznacz usługę reviews-v1 w klastrze AKS 1 oraz usługi reviews-v2 i reviews-v3 w klastrze AKS 2 jako usługi globalne, etykietując je istio.io/global="true".

    kubectl --context $CLUSTER_NAME_1 label service reviews istio.io/global="true"
kubectl --context $CLUSTER_NAME_2 label service reviews istio.io/global="true"

  4. waypoint Oznacz usługi jako usługi globalne, oznaczając je etykietami istio.io/global="true" w obu klastrach:

    kubectl --context $CLUSTER_NAME_1 label service waypoint istio.io/global="true"
kubectl --context $CLUSTER_NAME_2 label service waypoint istio.io/global="true"

  5. Sprawdź usługi globalne według konfiguracji ztunnel w obu klastrach przy użyciu polecenia istioctl zc service. W kolumnie SERVICE VIP powinny być widoczne usługi reviews i waypoint z obu klastrów ze swoimi odpowiednimi adresami VIP.

    istioctl --context "$CLUSTER_NAME_1" zc service -n applink-system | awk 'NR==1 || $2=="reviews" || $2=="waypoint"'
istioctl --context "$CLUSTER_NAME_2" zc service -n applink-system | awk 'NR==1 || $2=="reviews" || $2=="waypoint"'

    Dane wyjściowe powinny wyglądać podobnie do następujących w obu klastrach, co wskazuje, że usługi reviews i waypoint są rozpoznawane jako usługi globalne z ich adresami VIP.

    # Output from cluster 1
NAMESPACE         SERVICE NAME                 SERVICE VIP              WAYPOINT ENDPOINTS
default           reviews                      10.1.36.199,10.1.164.195 waypoint 2/2
default           waypoint                     10.1.78.229,10.1.135.117 None     2/2

# Output from cluster 2
NAMESPACE         SERVICE NAME                 SERVICE VIP              WAYPOINT ENDPOINTS
default           reviews                      10.1.36.199,10.1.164.195 waypoint 3/3
default           waypoint                     10.1.78.229,10.1.135.117 None     2/2

Weryfikowanie dostępu do aplikacji

Uwaga / Notatka

Jeśli nie możesz uzyskać dostępu do aplikacji z Internetu, upewnij się, że sieciowa grupa zabezpieczeń skojarzona z klastrem zezwala na przychodzący ruch internetowy na porcie 80 TCP do bramy ruchu przychodzącego.

  • Uzyskaj dostęp do aplikacji za pośrednictwem bramy wejściowej przy użyciu następujących poleceń:

    export BOOK_INFO_GTW_IP=$(kubectl --context $CLUSTER_NAME_1 -n default get gateway bookinfo-gateway -o jsonpath="{.status.addresses[0].value}")
echo $BOOK_INFO_GTW_IP
curl -I http://$BOOK_INFO_GTW_IP/productpage

    Dane wyjściowe powinny wyglądać podobnie do następujących, co wskazuje, że aplikacja jest dostępna za pośrednictwem bramy:

    20.112.40.27
HTTP/1.1 200 OK
server: istio-envoy
date: Fri, 13 Mar 2026 17:52:13 GMT
content-type: text/html; charset=utf-8
content-length: 15070
vary: Cookie
x-envoy-upstream-service-time: 571

Wdrażanie zasad autoryzacji L4/L7

Wymuszanie zasad autoryzacji L4

  1. Zastosuj zasady autoryzacji L4, aby zezwolić na ruch do usługi productpage tylko z bramy wejściowej, przy użyciu następującego polecenia kubectl apply.

    kubectl --context $CLUSTER_NAME_1 apply -f - <<EOF
apiVersion: security.istio.io/v1
kind: AuthorizationPolicy
metadata:
  name: productpage-ztunnel
  namespace: default
spec:
  selector:
    matchLabels:
      app: productpage
  action: ALLOW
  rules:
  - from:
    - source:
        principals:
        - cluster.local/ns/default/sa/bookinfo-gateway-istio
EOF

  2. Sprawdź, czy nadal możesz uzyskać dostęp do aplikacji za pośrednictwem bramy wejściowej przy użyciu następującego polecenia:

    curl -I http://$BOOK_INFO_GTW_IP/productpage

    Dane wyjściowe powinny wyglądać podobnie do następujących, co wskazuje, że aplikacja jest nadal dostępna za pośrednictwem bramy:

    HTTP/1.1 200 OK
server: istio-envoy
date: Fri, 13 Mar 2026 18:00:51 GMT
content-type: text/html; charset=utf-8
content-length: 15068
vary: Cookie
x-envoy-upstream-service-time: 19

  3. Sprawdź, czy dostęp do productpage usługi jest zablokowany z innych źródeł, próbując uzyskać do niego dostęp z zasobnika curl, używając następującego polecenia:

    kubectl --context $CLUSTER_NAME_1 exec deploy/curl -- curl -s "http://productpage:9080/productpage"

    Dane wyjściowe powinny wyglądać podobnie do następujących, co wskazuje, że odmowa dostępu wynika z zasad autoryzacji L4:

    upstream connect error or disconnect/reset before headers. reset reason: connection termination

Wymuszanie zasad autoryzacji L7

  1. Zastosuj zasady autoryzacji L7, aby zezwolić tylko na żądania GET do productpage usługi z konta usługi curl przy użyciu następującego kubectl apply polecenia:

    kubectl --context $CLUSTER_NAME_1 apply -f - <<EOF
apiVersion: security.istio.io/v1
kind: AuthorizationPolicy
metadata:
  name: productpage-waypoint
  namespace: default
spec:
  targetRefs:
  - kind: Service
    group: ""
    name: productpage
  action: ALLOW
  rules:
  - from:
    - source:
        principals:
        - cluster.local/ns/default/sa/curl
    to:
    - operation:
        methods: ["GET"]
EOF

  2. Zaktualizuj zasady autoryzacji L4, aby zezwolić na ruch z punktu wyjścia do ztunnel, dodając waypoint konto usługi jako dozwoloną jednostkę przy użyciu następującego kubectl apply polecenia:

    kubectl --context $CLUSTER_NAME_1 apply -f - <<EOF
apiVersion: security.istio.io/v1
kind: AuthorizationPolicy
metadata:
  name: productpage-ztunnel
  namespace: default
spec:
  selector:
    matchLabels:
      app: productpage
  action: ALLOW
  rules:
  - from:
    - source:
        principals:
        - cluster.local/ns/default/sa/bookinfo-gateway-istio
        - cluster.local/ns/default/sa/waypoint
EOF

  3. Sprawdź, czy DELETE operacje w productpage usłudze są zablokowane z poziomu konta usługi curl przy użyciu następującego kubectl exec polecenia:

    kubectl --context $CLUSTER_NAME_1 exec deploy/curl -- curl -s "http://productpage:9080/productpage" -X DELETE

    Dane wyjściowe powinny wyglądać podobnie do następujących, co wskazuje, że odmowa dostępu wynika z zasad autoryzacji L7:

    RBAC: access denied

  4. Sprawdź, czy konta usługi inne niż curl są zablokowane przed uzyskaniem productpage dostępu do usługi za pomocą poniższego polecenia kubectl exec.

    kubectl --context $CLUSTER_NAME_1 exec deploy/reviews-v1 -- curl -s http://productpage:9080/productpage

    Dane wyjściowe powinny wyglądać podobnie do następujących, co wskazuje, że odmowa dostępu wynika z zasad autoryzacji L7:

    RBAC: access denied

  5. Sprawdź, czy żądania GET do usługi productpage są dozwolone z konta usługi curl, używając następującego polecenia kubectl exec:

    kubectl --context $CLUSTER_NAME_1 exec deploy/curl -- curl -s http://productpage:9080/productpage | grep -o "<title>.*</title>"

    Dane wyjściowe powinny wyglądać podobnie do następujących, co wskazuje, że żądania GET są dozwolone, a productpage jest dostępne:

    <title>Simple Bookstore App</title>

  6. Sprawdź, czy productpage jest nadal dostępna przez bramę ruchu przychodzącego, używając następującego polecenia:

    curl -I http://$BOOK_INFO_GTW_IP/productpage

    Dane wyjściowe powinny wyglądać podobnie do następujących, co wskazuje, że productpage element jest nadal dostępny za pośrednictwem bramy:

    HTTP/1.1 200 OK
server: istio-envoy
date: Fri, 13 Mar 2026 18:07:02 GMT
content-type: text/html; charset=utf-8
content-length: 15070
vary: Cookie
x-envoy-upstream-service-time: 45

Implementowanie routingu opartego na oświadczeniach JWT

Tworzenie bramy ruchu przychodzącego i zabezpieczanie jej przy użyciu uwierzytelniania JWT

  1. Utwórz nową przestrzeń nazw dla bramy ruchu przychodzącego przy użyciu polecenia kubectl create namespace.

    kubectl --context $CLUSTER_NAME_1 create namespace applink-ingress

  2. Utwórz bramę wejściową za pomocą interfejsu API bramy Kubernetes i zezwalaj tylko na trasy z tej samej przestrzeni nazw przy użyciu następującego polecenia kubectl apply:

    kubectl --context $CLUSTER_NAME_1 apply -f - <<EOF
apiVersion: gateway.networking.k8s.io/v1
kind: Gateway
metadata:
  name: applink-ingressgateway
  namespace: applink-ingress
  labels:
    app: applink-ingressgateway
    istio: applink-ingressgateway
spec:
  gatewayClassName: istio
  listeners:
  - name: http
    port: 80
    protocol: HTTP
    allowedRoutes:
      namespaces:
        from: Same
EOF

  3. Sprawdź, czy brama jest zaprogramowana przy użyciu następującego kubectl get gateway polecenia:

    kubectl --context $CLUSTER_NAME_1 -n applink-ingress get gateway

    Po około jednej minucie powinien zostać wyświetlony wynik podobny do poniższego, z PROGRAMMED wyświetlonym jako True.

    NAME                     CLASS   ADDRESS         PROGRAMMED   AGE
applink-ingressgateway   istio   20.99.227.197   True         30s

  4. Pobierz adres URL wystawcy OIDC z klastra AKS i ustaw go jako zmienną środowiskową.

    export OIDC_ISSUER_URL=$(az aks show --resource-group $AKS_RG --name $CLUSTER_NAME_1 --query "oidcIssuerProfile.issuerUrl" -o tsv)
echo $OIDC_ISSUER_URL

  5. Zastosuj politykę RequestAuthentication, aby zweryfikować tokeny JWT wystawione przez dostawcę OIDC w klastrze AKS oraz przekazać oryginalny token do usługi reviews, a także skonfiguruj Usługę Wirtualną do kierowania ruchu do usługi reviews na podstawie roszczenia sub w tokenie JWT, używając następującego polecenia kubectl apply.

    envsubst <<EOF | kubectl --context $CLUSTER_NAME_1 apply -f -
apiVersion: security.istio.io/v1
kind: RequestAuthentication
metadata:
  name: bookinfo-ingress-jwt-istio
  namespace: applink-ingress
spec:
  selector:
    matchLabels:
      app: applink-ingressgateway
  jwtRules:
  - issuer: "${OIDC_ISSUER_URL}"
    audiences:
    - "${OIDC_ISSUER_URL}"
    jwksUri: "${OIDC_ISSUER_URL}openid/v1/jwks"
    forwardOriginalToken: true
---
apiVersion: networking.istio.io/v1
kind: Gateway
metadata:
  name: bookinfo-gateway-istio
  namespace: applink-ingress
spec:
  selector:
    app: applink-ingressgateway
  servers:
    - hosts:
      - "*"
      port:
        name: http
        number: 80
        protocol: HTTP
---
apiVersion: networking.istio.io/v1
kind: VirtualService
metadata:
  name: bookinfo-vs-istio
  namespace: applink-ingress
spec:
    hosts:
    - "*"
    gateways:
    - bookinfo-gateway-istio
    http:
    - name: reviews
      match:
      - uri:
          prefix: /
        headers:
          "@request.auth.claims.sub":
            exact: "system:serviceaccount:default:curl"
      route:
      - destination:
          host: reviews.default.svc.cluster.local
          port:
            number: 9080
EOF

  6. Pobierz adres IP nowej bramy ruchu przychodzącego i ustaw go jako zmienną środowiskową.

    export NO_REV_GTW_IP=$(kubectl --context $CLUSTER_NAME_1 -n applink-ingress get gateway applink-ingressgateway -o jsonpath="{.status.addresses[0].value}")
echo $NO_REV_GTW_IP

Weryfikowanie uwierzytelniania JWT i routingu opartego na oświadczeniach

  1. Sprawdź, czy żądania bez tokenu JWT są odrzucane przez bramę przy użyciu następującego kubectl exec polecenia:

    kubectl --context $CLUSTER_NAME_1 exec -it $(kubectl --context $CLUSTER_NAME_1 get pod -l app=curl -o jsonpath='{.items[0].metadata.name}') -- curl -v http://$NO_REV_GTW_IP/reviews/1

    Dane wyjściowe powinny wyglądać podobnie do następujących, co wskazuje, że żądanie zostało odrzucone z powodu błędu 404 Nie znaleziono, ponieważ brakuje tokenu JWT:

    *   Trying 20.99.227.197:80...
* Established connection to 20.99.227.197 (20.99.227.197 port 80) from 10.244.2.0 port 36736
* using HTTP/1.x
> GET /reviews/1 HTTP/1.1
> Host: 20.99.227.197
> User-Agent: curl/8.16.0
> Accept: */*
>
* Request completely sent off
< HTTP/1.1 404 Not Found
< date: Fri, 13 Mar 2026 18:30:34 GMT
< server: istio-envoy
< content-length: 0
<
* Connection #0 to host 20.99.227.197:80 left intact

  2. Sprawdź, czy żądania z nieprawidłowym tokenem JWT są odrzucane przez bramę przy użyciu następującego kubectl exec polecenia:

    kubectl --context $CLUSTER_NAME_1 exec -it $(kubectl --context $CLUSTER_NAME_1 get pod -l app=curl -o jsonpath='{.items[0].metadata.name}') -- curl -v -H "Authorization: Bearer 123.456.789" http://$NO_REV_GTW_IP/reviews/1

    Dane wyjściowe powinny wyglądać podobnie do następujących, co wskazuje, że żądanie zostało odrzucone z błędem 401 Brak autoryzacji, ponieważ token JWT jest nieprawidłowy:

    *   Trying 20.99.227.197:80...
* Established connection to 20.99.227.197 (20.99.227.197 port 80) from 10.244.2.0 port 33240
* using HTTP/1.x
> GET /reviews/1 HTTP/1.1
> Host: 20.99.227.197
> User-Agent: curl/8.16.0
> Accept: */*
> Authorization: Bearer 123.456.789
>
* Request completely sent off
< HTTP/1.1 401 Unauthorized
< www-authenticate: Bearer realm="http://20.99.227.197/reviews/1", error="invalid_token"
< content-length: 29
< content-type: text/plain
< date: Fri, 13 Mar 2026 18:31:40 GMT
< server: istio-envoy
<
* Connection #0 to host 20.99.227.197:80 left intact
Jwt header is an invalid JSON

  3. Sprawdź, czy żądania z prawidłowym tokenem JWT są dozwolone przez bramę i kierowane do reviews usługi przy użyciu następującego kubectl exec polecenia. Token JWT jest uzyskiwany z tokenu konta serwisowego zamontowanego w podzie curl, który jest wystawiany przez wystawcę OIDC klastra AKS.

    kubectl --context $CLUSTER_NAME_1 exec -it $(kubectl --context $CLUSTER_NAME1 get pod -l app=curl -o jsonpath='{.items[0].metadata.name}') -- sh -c "export NO_REV_GTW_IP=$NO_REV_GTW_IP; exec sh"

  4. Uruchom następujące polecenie w powłoce interaktywnej, aby wysłać żądanie z prawidłowym tokenem JWT do bramy sieciowej.

    curl -H "Authorization: Bearer $(cat /var/run/secrets/kubernetes.io/serviceaccount/token)" http://$NO_REV_GTW_IP/health; echo

    Dane wyjściowe powinny wyglądać podobnie do następujących, co wskazuje, że żądanie jest dozwolone, a reviews usługa jest w dobrej kondycji:

    {"status": "Reviews is healthy"}

  5. Uruchom następujące polecenie w interaktywnej powłoce, aby wysłać żądanie z prawidłowym tokenem JWT do bramy w celu uzyskania dostępu do usługi reviews. Żądanie powinno być dozwolone i kierowane do reviews usługi, ponieważ oświadczenie JWT w tokenie sub jest zgodne z wartością określoną w warunku dopasowania trasy VirtualService.

    curl -H "Authorization: Bearer $(cat /var/run/secrets/kubernetes.io/serviceaccount/token)" http://$NO_REV_GTW_IP/reviews/1; echo

    Dane wyjściowe powinny wyglądać podobnie do następujących, co wskazuje, że żądanie jest dozwolone i kierowane do reviews usługi, zwracając recenzję produktu 1:

    {"id": "1","podname": "reviews-v1-12ab34c5de-fg6hi","clustername": "null","reviews": [{  "reviewer": "Reviewer1",  "text": "An extremely entertaining play by Shakespeare. The slapstick humour is refreshing!"},{  "reviewer": "Reviewer2",  "text": "Absolutely fun and entertaining. The play lacks thematic depth when compared to other plays by Shakespeare."}]}

Implementowanie przenoszenia ruchu między klastrami

Implementujemy przekierowanie ruchu między klastrami za pomocą następującej konfiguracji w dwóch klastrach AKS.

  • Klaster AKS 1: reviews-local usługi wybierają tylko reviews-v1 zasobniki, a reviews-remote usługa celowo nie wybiera zasobników lokalnych.
  • Klaster AKS 2: reviews-local usługa celowo nie wybiera zasobników lokalnych, a reviews-remote usługa wybiera zarówno reviews-v2 zasobniki, jak i reviews-v3 zasobniki.

W tej sekcji terminy lokalne i zdalne są definiowane z perspektywy klastra AKS 1.

  1. Zastosuj następujące zasoby w klastrze AKS 1, aby skonfigurować usługi reviews-local i reviews-remote za pomocą odpowiednich selektorów z użyciem polecenia kubectl apply.

    kubectl --context $CLUSTER_NAME_1 apply -f - <<EOF
apiVersion: v1
kind: Service
metadata:
  name: reviews-local
  namespace: default
  labels:
    app: reviews
    service: reviews-local
    istio.io/global: "true"
    istio.io/use-waypoint: waypoint
spec:
  ports:
  - name: http
    port: 9080
    targetPort: 9080
  selector:
    app: reviews
    version: v1
---
apiVersion: v1
kind: Service
metadata:
  name: reviews-remote
  namespace: default
  labels:
    app: reviews
    service: reviews-remote
    istio.io/global: "true"
    istio.io/use-waypoint: waypoint
spec:
  ports:
  - name: http
    port: 9080
    targetPort: 9080
  selector:
    app: reviews
    version: remote
EOF

  2. Zastosuj następujące zasoby usługi w klastrze AKS 2, aby skonfigurować usługi reviews-local i reviews-remote przy użyciu odpowiednich selektorów za pomocą komendy kubectl apply.

    kubectl --context $CLUSTER_NAME_2 apply -f - <<EOF
apiVersion: v1
kind: Service
metadata:
  name: reviews-local
  namespace: default
  labels:
    app: reviews
    service: reviews-local
    istio.io/global: "true"
    istio.io/use-waypoint: waypoint
spec:
  ports:
  - name: http
    port: 9080
    targetPort: 9080
  selector:
    app: reviews
    version: local
---
apiVersion: v1
kind: Service
metadata:
  name: reviews-remote
  namespace: default
  labels:
    app: reviews
    service: reviews-remote
    istio.io/global: "true"
    istio.io/use-waypoint: waypoint
spec:
  ports:
  - name: http
    port: 9080
    targetPort: 9080
  selector:
    app: reviews
EOF

  3. Podziel ruch dla reviews usługi 20/80 między klastrami lokalnymi i zdalnymi przy użyciu następującego kubectl apply polecenia:

    kubectl --context $CLUSTER_NAME1 apply -f - <<EOF
apiVersion: networking.istio.io/v1
kind: VirtualService
metadata:
  name: reviews
  namespace: default
spec:
  hosts:
  - reviews
  http:
  - route:
    - destination:
        host: reviews-local.default.svc.cluster.local
        port:
          number: 9080
      weight: 20
    - destination:
        host: reviews-remote.default.svc.cluster.local
        port:
          number: 9080
      weight: 80
EOF

  4. Sprawdź ustawienia przy użyciu następującego skryptu (możesz zmienić wagi i przetestować je samodzielnie).

    Nagłówek Connection: close zamyka tylko połączenie HTTP/1.1 po stronie klienta. W ambientnym wieloklasterze brama wschód-zachód i punkt trasy mogą nadal ponownie używać połączeń HBONE, więc żądania wysyłane do cluster-2 mogą pozostać przypięte do reviews-v2 lub reviews-v3 w ramach jednego uruchomienia. Użyj cluster-1 w porównaniu z cluster-2 jako wiarygodnego sygnału weryfikacji dla podziału 20/80 i traktuj barwę gwiazdy wyłącznie jako detal ilustracyjny.

    results=()
for i in $(seq 1 20); do
  html=$(curl -sS --http1.1 -H 'Connection: close' http://$BOOK_INFO_GTW_IP/productpage)
  pod=$(printf '%s' "$html" | grep -oE 'reviews-v[0-9]-[a-z0-9-]+' | head -n1)
  if printf '%s' "$pod" | grep -q '^reviews-v1-'; then
    target=cluster-1
  else
    target=cluster-2
  fi
  if printf '%s' "$html" | grep -q 'text-red-500'; then
    star=red
  elif printf '%s' "$html" | grep -q 'text-black-500'; then
    star=black
  else
    star=no-star
  fi

  line=$(printf '%02d  %-10s  %-8s  %s' "$i" "$target" "$star" "$pod")
  echo "$line"
  results+=("$target $star")
done

echo
echo "Summary:"
printf '%s\n' "${results[@]}" | sort | uniq -c

    Przykładowy wynik:

    ...

Summary:
3 cluster-1 no-star
17 cluster-2 black

Implementowanie iniekcji błędów

Konfigurowanie usług wirtualnych

Ważna

W tej sekcji ponownie używamy usług reviews-local i reviews-remote utworzonych w sekcji zmiany ruchu.

  1. Skonfiguruj usługi wirtualne dla usług productpage i details w klastrze AKS numer 1, przy użyciu następującego polecenia kubectl apply:

    kubectl --context $CLUSTER_NAME_1 apply -f - <<EOF
apiVersion: networking.istio.io/v1
kind: VirtualService
metadata:
  name: productpage
spec:
  hosts:
  - productpage
  http:
  - route:
    - destination:
        host: productpage
---
apiVersion: networking.istio.io/v1
kind: VirtualService
metadata:
  name: details
spec:
  hosts:
  - details
  http:
  - route:
    - destination:
        host: details
EOF

  2. Skonfiguruj usługę wirtualną dla usługi ratings w klastrze AKS 2, używając następującego polecenia kubectl apply:

    kubectl --context $CLUSTER_NAME_2 apply -f - <<EOF
apiVersion: networking.istio.io/v1
kind: VirtualService
metadata:
  name: ratings
spec:
  hosts:
  - ratings
  http:
  - route:
    - destination:
        host: ratings
EOF

  3. Zaktualizuj reviews-remote w klastrze AKS 2, aby wybrać reviews-v2 używając wyłącznie poniższego polecenia kubectl apply:

    kubectl --context $CLUSTER_NAME_2 apply -f - <<EOF
apiVersion: v1
kind: Service
metadata:
  name: reviews-remote
  namespace: default
  labels:
    app: reviews
    service: reviews-remote
    istio.io/global: "true"
    istio.io/use-waypoint: waypoint
spec:
  ports:
  - name: http
    port: 9080
    targetPort: 9080
  selector:
    app: reviews
    version: v2
EOF

  4. Zmodyfikuj usługę wirtualną dla klastra AKS 1, aby kierować żądania użytkownika jasondo reviews-remote przy użyciu następującego kubectl apply polecenia:

    kubectl --context $CLUSTER_NAME_1 apply -f - <<EOF
apiVersion: networking.istio.io/v1
kind: VirtualService
metadata:
  name: reviews
  namespace: default
spec:
  hosts:
  - reviews
  http:
  - match:
    - headers:
        end-user:
          exact: jason
    route:
    - destination:
        host: reviews-remote.default.svc.cluster.local
        port:
          number: 9080
  - route:
    - destination:
        host: reviews-local.default.svc.cluster.local
        port:
          number: 9080
EOF

Dodanie opóźnienia HTTP

  1. Wstrzyknij siedmiosekundowe opóźnienie HTTP dla użytkownika jason do usługi ratings w klastrze AKS 2 przy użyciu następującego polecenia kubectl apply:

    kubectl --context $CLUSTER_NAME2 apply -f - <<EOF
apiVersion: networking.istio.io/v1
kind: VirtualService
metadata:
  name: ratings
spec:
  hosts:
  - ratings
  http:
  - match:
    - headers:
        end-user:
          exact: jason
    fault:
      delay:
        percentage:
          value: 100.0
        fixedDelay: 7s
    route:
    - destination:
        host: ratings
  - route:
    - destination:
        host: ratings
EOF

  2. Aby zobaczyć wpływ tego opóźnienia, otwórz przeglądarkę i przejdź do http://$BOOK_INFO_GTW_IP/productpage. Początkowo w sekcji "Recenzje książek" nie powinny być widoczne żadne gwiazdki oceny, ponieważ cały ruch przechodzi do reviews-v1.

  3. Zaloguj się przy użyciu nazwy użytkownika jason i dowolnego hasła.

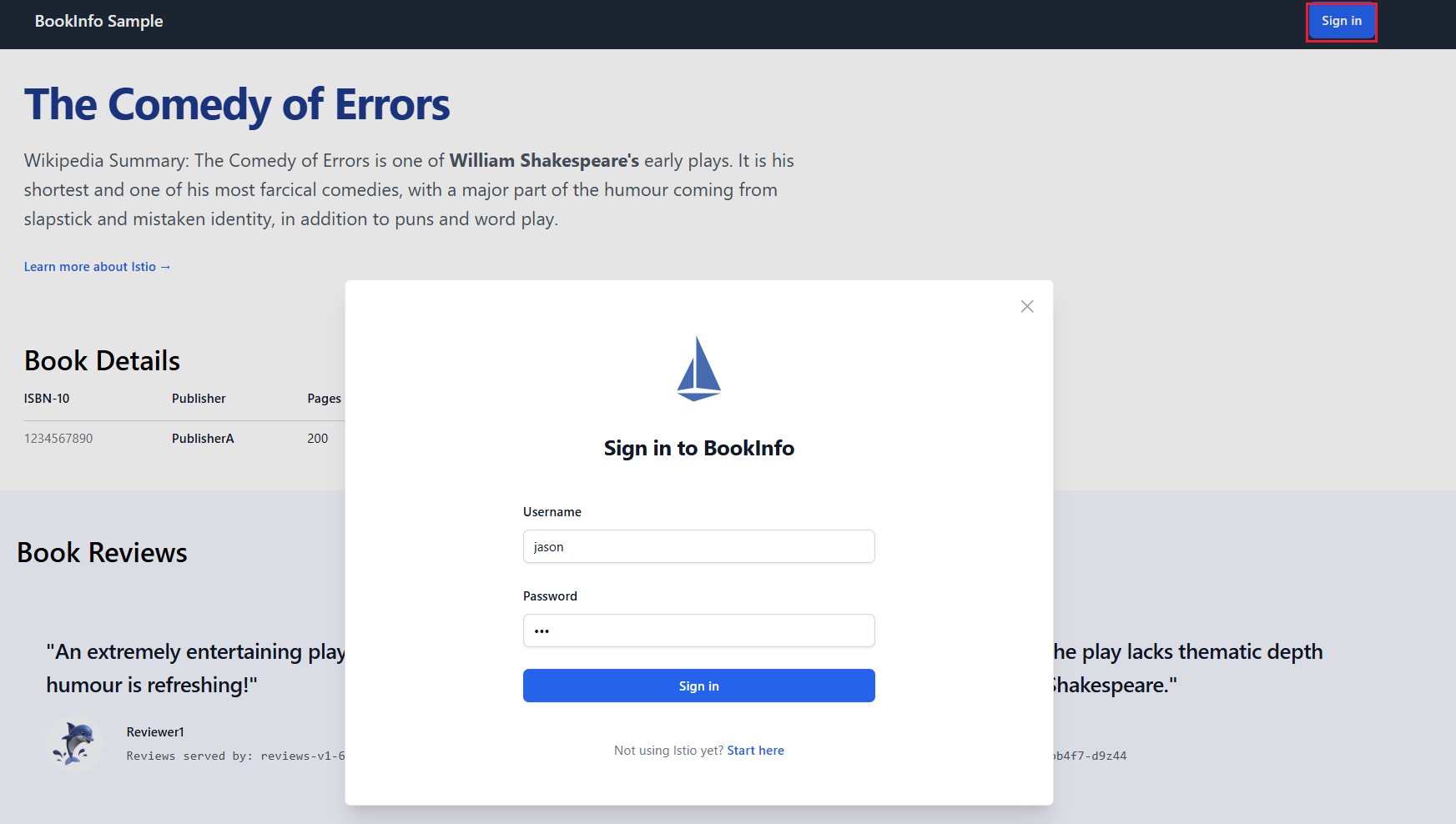

    Zrzut ekranu przedstawiający stronę logowania przykładowej aplikacji Informacje o książce.

    Zwróć uwagę, że strona internetowa staje się bardzo wolna, a każde odświeżanie trwa około sześciu sekund. W sekcji "Recenzje książek" powinien zostać wyświetlony błąd.

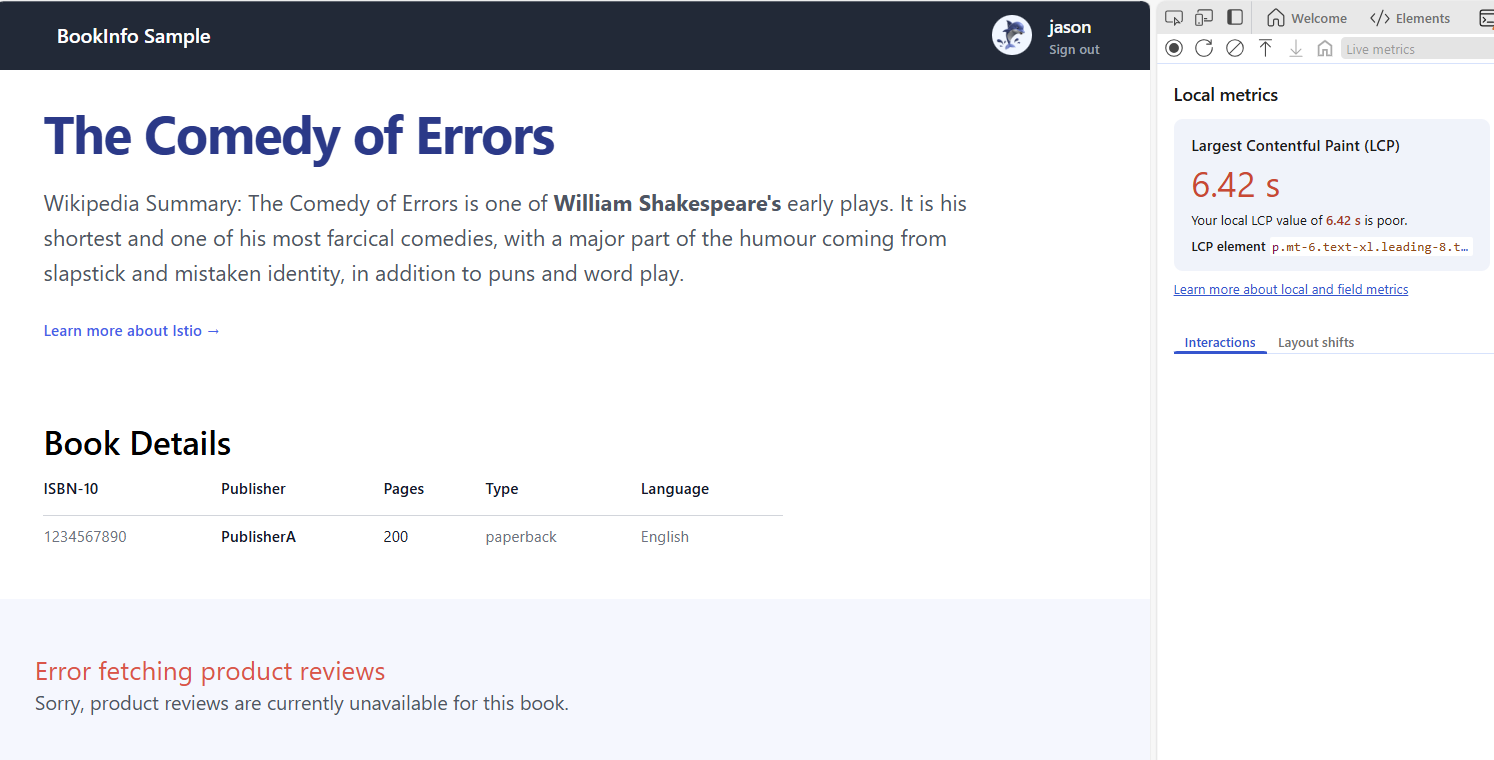

    Zrzut ekranu przedstawiający komunikat o błędzie wskazujący, że recenzje książek są obecnie niedostępne.

    Wzorzec ruchu po zalogowaniu się do użytkownika jason to: [(AKS cluster 1) productpage-v1] --(1)--> [(AKS cluster 2) reviews-v2] --(2)--> [(AKS cluster 2) ratings-v1].

    Po zalogowaniu się jako jasondodamy siedem sekund opóźnienia w połączeniu (2):

    • reviews-v2 ma 10-sekundowy limit czasu podczas pobierania ocen, który przekracza opóźnienie z ratings-v1, dzięki czemu może czekać na załadowanie klasyfikacji.
    • productpage-v1 ma trzysekundowy limit czasu z dwoma ponownymi próbami, co daje sześciosekundowy limit czasu.
    • reviews-v2 nadal czeka na odpowiedź z ratingów, a productpage-v1 osiąga limit czasu i zwraca błąd na stronie internetowej.

Zmniejsz opóźnienie HTTP i czas oczekiwania

W tej sekcji przywrócimy sekcję "Recenzje książek". Aby skrócić czas ładowania strony internetowej, możemy zmienić wzorzec ruchu dla użytkownika jason na trasę do reviews-v3, która ma limit czasu dwóch i pół sekundy.

  1. Zaktualizuj w klastrze AKS 2 reviews-remote, aby wybrać reviews-v3, używając tylko następującego polecenia kubectl apply:

    kubectl --context $CLUSTER_NAME_2 apply -f - <<EOF
apiVersion: v1
kind: Service
metadata:
  name: reviews-remote
  namespace: default
  labels:
    app: reviews
    service: reviews-remote
    istio.io/global: "true"
    istio.io/use-waypoint: waypoint
spec:
  ports:
  - name: http
    port: 9080
    targetPort: 9080
  selector:
    app: reviews
    version: v3
EOF

    Zaktualizowany wzorzec ruchu: [(AKS cluster 1) productpage-v1] --(1)--> [(AKS cluster 2) reviews-v3] --(2)--> [(AKS cluster 2) ratings-v1]

    Teraz pojawi się sekcja "Recenzje książek", ale wciąż brakuje ocen, ponieważ reviews-v3 czeka tylko przez dwie i pół sekundy przed rezygnacją z ich pobierania.

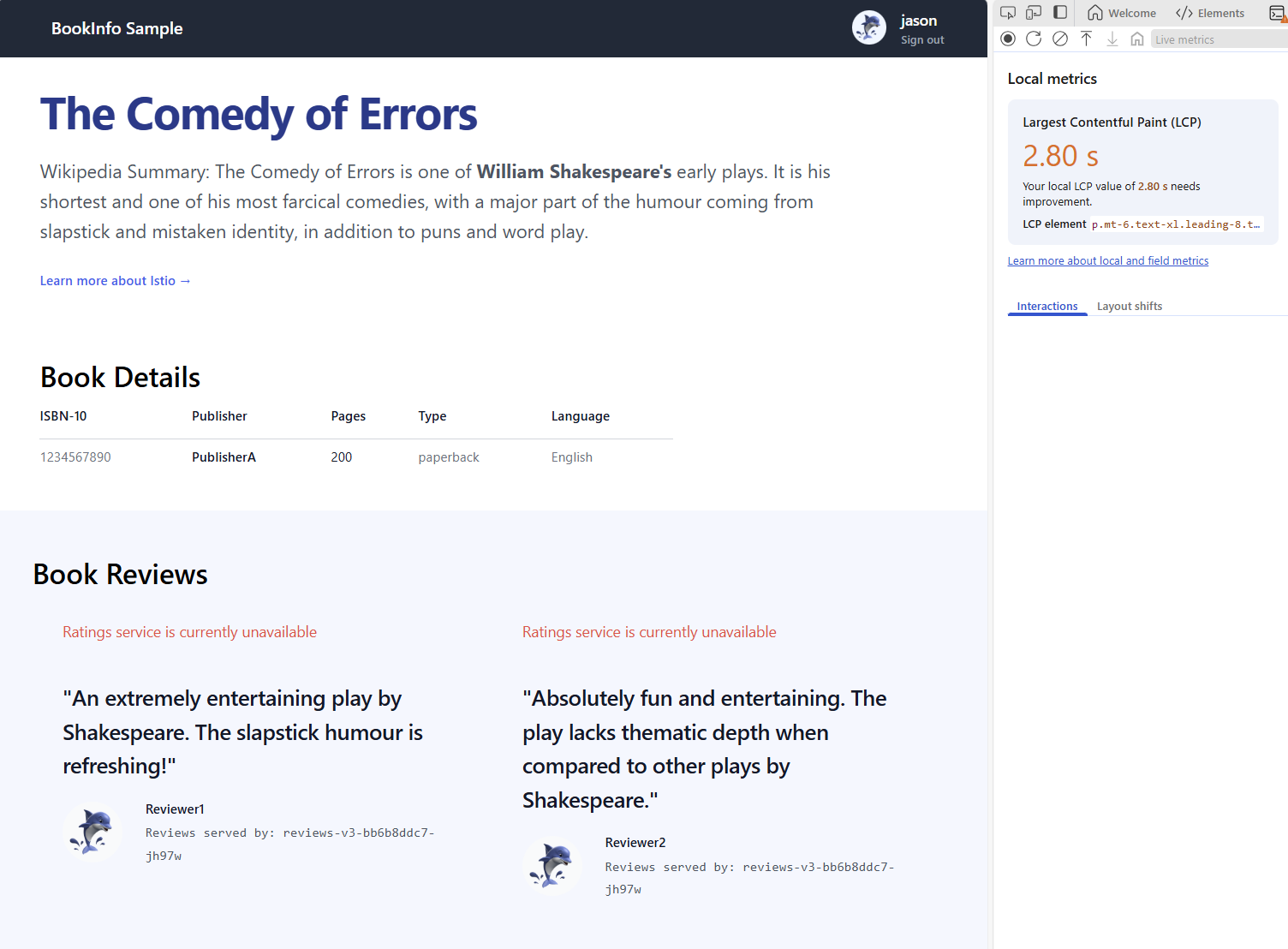

    Zrzut ekranu przedstawiający recenzje książek bez ocen.

  2. Następnie wróćmy do sekcji "Klasyfikacje". Zmniejsz opóźnienie dla ratings-v1 do jednej sekundy, używając następującego polecenia kubectl apply:

    kubectl --context $CLUSTER_NAME_2 apply -f - <<EOF
apiVersion: networking.istio.io/v1
kind: VirtualService
metadata:
name: ratings
spec:
hosts:
- ratings
http:
- match:
    - headers:
        end-user:
        exact: jason
    fault:
    delay:
        percentage:
        value: 100.0
        fixedDelay: 1s
    route:
    - destination:
        host: ratings
        subset: v1
- route:
    - destination:
        host: ratings
        subset: v1
EOF

    Gwiazdki klasyfikacji są teraz wyświetlane, ponieważ oceny potrzebują jednej sekundy na przesłanie odpowiedzi, co mieści się w dwupółsekundowym limicie czasu reviews-v3, który z kolei mieści się w sześciu sekundach limitu czasu strony produktu.

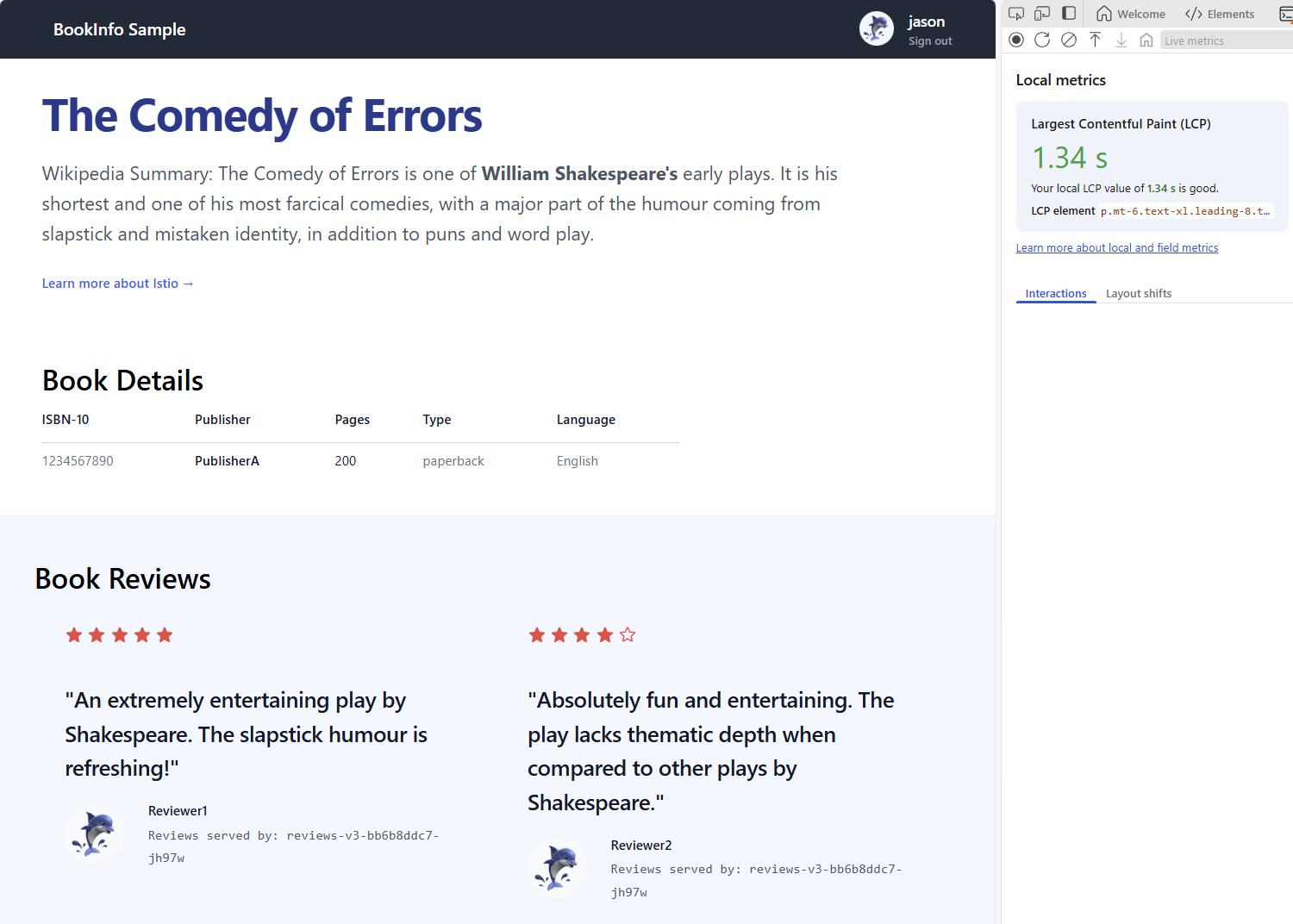

    Zrzut ekranu przedstawiający załadowane recenzje i oceny książek.

Wstrzykiwanie przerwania protokołu HTTP

  1. Upewnij się, że reviews-remote w klastrze AKS 2 jest ponownie wybrane reviews-v2 za pomocą następującego polecenia kubectl apply.

    kubectl --context $CLUSTER_NAME_2 apply -f - <<EOF
apiVersion: v1
kind: Service
metadata:
  name: reviews-remote
  namespace: default
  labels:
    app: reviews
    service: reviews-remote
    istio.io/global: "true"
    istio.io/use-waypoint: waypoint
spec:
  ports:
  - name: http
    port: 9080
    targetPort: 9080
  selector:
    app: reviews
    version: v2
EOF

  2. Pozwól wszystkim żądaniom z klastra AKS 1 trafić do reviews-remote przy użyciu następującego polecenia kubectl apply.

    kubectl --context $CLUSTER_NAME_1 apply -f - <<EOF
apiVersion: networking.istio.io/v1
kind: VirtualService
metadata:
  name: reviews
spec:
  hosts:
    - reviews
  http:
  - route:
    - destination:
        host: reviews-remote.default.svc.cluster.local
        port:
          number: 9080
EOF

  3. Wstrzyknij przerwanie HTTP 503 dla użytkownika jason w usłudze ratings w klastrze AKS 2, używając następującego polecenia kubectl apply:

    kubectl --context $CLUSTER_NAME_2 apply -f - <<EOF
apiVersion: networking.istio.io/v1
kind: VirtualService
metadata:
  name: ratings
spec:
  hosts:
  - ratings
  http:
  - fault:
      abort:
        httpStatus: 503
        percentage:
          value: 100
    route:
    - destination:
        host: ratings
EOF

    Niezależnie od tego, czy logujesz się, czy nie, gwiazdki oceny nie mogą być wyświetlone, ponieważ wszystkie żądania do ratings usługi zwracają wartość 503.

    Zrzut ekranu przedstawiający klasyfikacje książek nie są wyświetlane ze względu na wszystkie żądania do usługi klasyfikacji zwracającej wartość 503.

Treści powiązane

Aby dowiedzieć się więcej o usłudze Azure Kubernetes Application Network, zobacz następujące artykuły:

  • Ostatnia aktualizacja o
