Konfigurowanie zapory sieciowej dla wystąpienia zarządzanego SCOM usługi Azure Monitor
W tym artykule opisano sposób konfigurowania reguł zapory sieciowej i sieciowej grupy zabezpieczeń platformy Azure.
Uwaga
Aby dowiedzieć się więcej o architekturze wystąpienia zarządzanego SCOM usługi Azure Monitor, zobacz Wystąpienie zarządzane usługi Azure Monitor SCOM.
Wymagania wstępne dotyczące sieci
W tej sekcji omówiono wymagania wstępne dotyczące sieci z trzema przykładami modeli sieciowych.
Ustanawianie łączności bezpośredniej (zasięg wzroku) między kontrolerem domeny a siecią platformy Azure
Upewnij się, że istnieje bezpośrednia łączność sieciowa (widok) między siecią żądanego kontrolera domeny a podsiecią platformy Azure (siecią wirtualną), w której chcesz wdrożyć wystąpienie wystąpienia wystąpienia wystąpienia zarządzanego programu SCOM. Upewnij się, że istnieje bezpośrednia łączność sieciowa (widok) między obciążeniami/agentami a podsiecią platformy Azure, w której wdrożono wystąpienie zarządzane programu SCOM.
Wymagana jest bezpośrednia łączność, aby wszystkie następujące zasoby mogły komunikować się ze sobą za pośrednictwem sieci:
- Kontroler domeny
- Agenci
- Składniki programu System Center Operations Manager, takie jak konsola Operacje
- Składniki wystąpienia zarządzanego SCOM, takie jak serwery zarządzania
Następujące trzy odrębne modele sieciowe są wizualnie reprezentowane w celu utworzenia wystąpienia zarządzanego programu SCOM.
Model sieci 1: kontroler domeny znajduje się lokalnie
W tym modelu żądany kontroler domeny znajduje się w sieci lokalnej. Musisz ustanowić połączenie usługi Azure ExpressRoute między siecią lokalną a podsiecią platformy Azure używaną dla wystąpienia zarządzanego programu SCOM.
Jeśli kontroler domeny i inny składnik są lokalne, należy ustanowić linię wzroku za pośrednictwem usługi ExpressRoute lub wirtualnej sieci prywatnej (VPN). Aby uzyskać więcej informacji, zobacz dokumentację usługi ExpressRoute i dokumentację usługi Azure VPN Gateway.

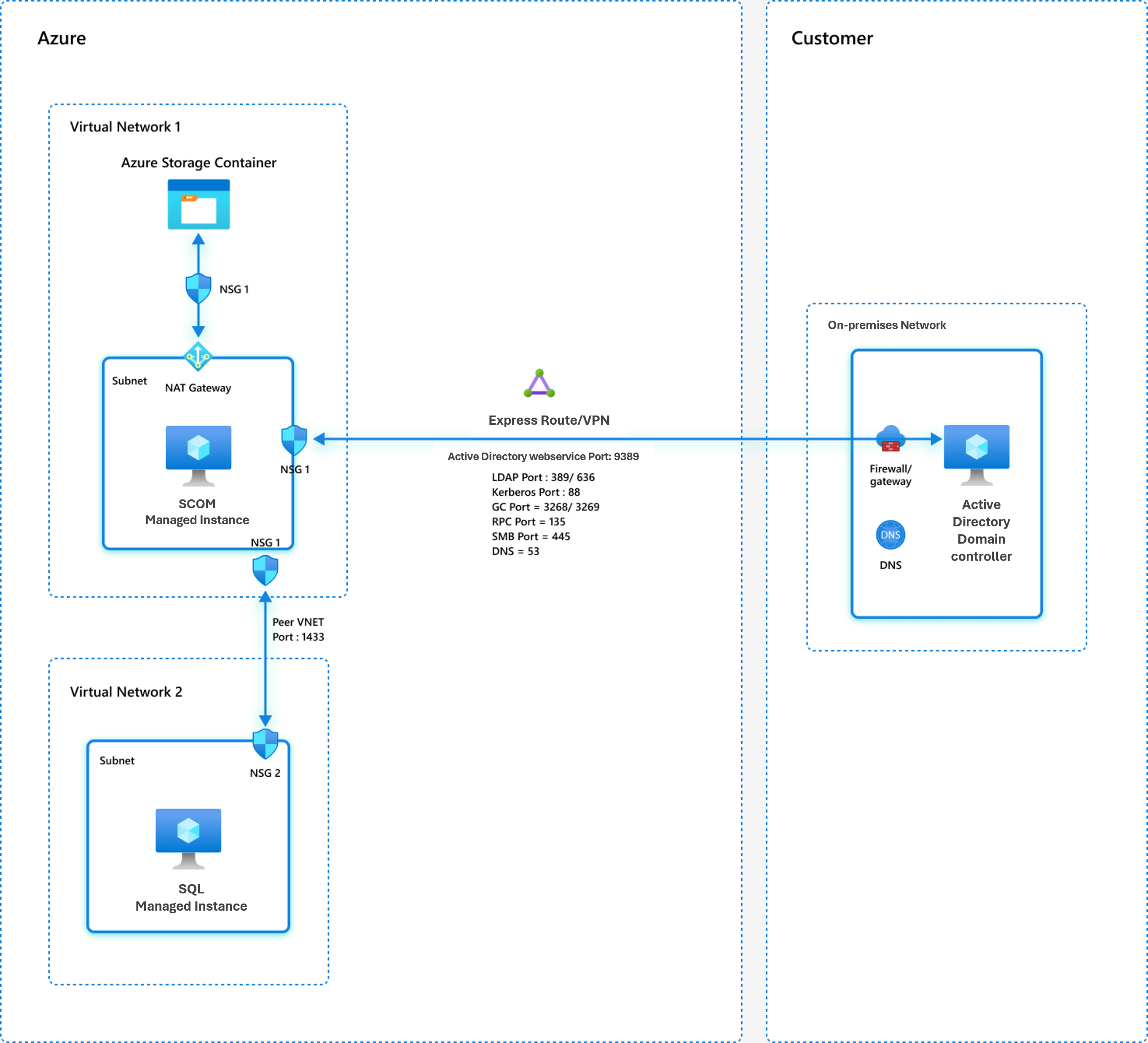

Poniższy model sieci pokazuje, gdzie znajduje się żądany kontroler domeny w sieci lokalnej. Istnieje bezpośrednie połączenie (za pośrednictwem usługi ExpressRoute lub sieci VPN) między siecią lokalną a podsiecią platformy Azure używaną do tworzenia wystąpienia zarządzanego programu SCOM.

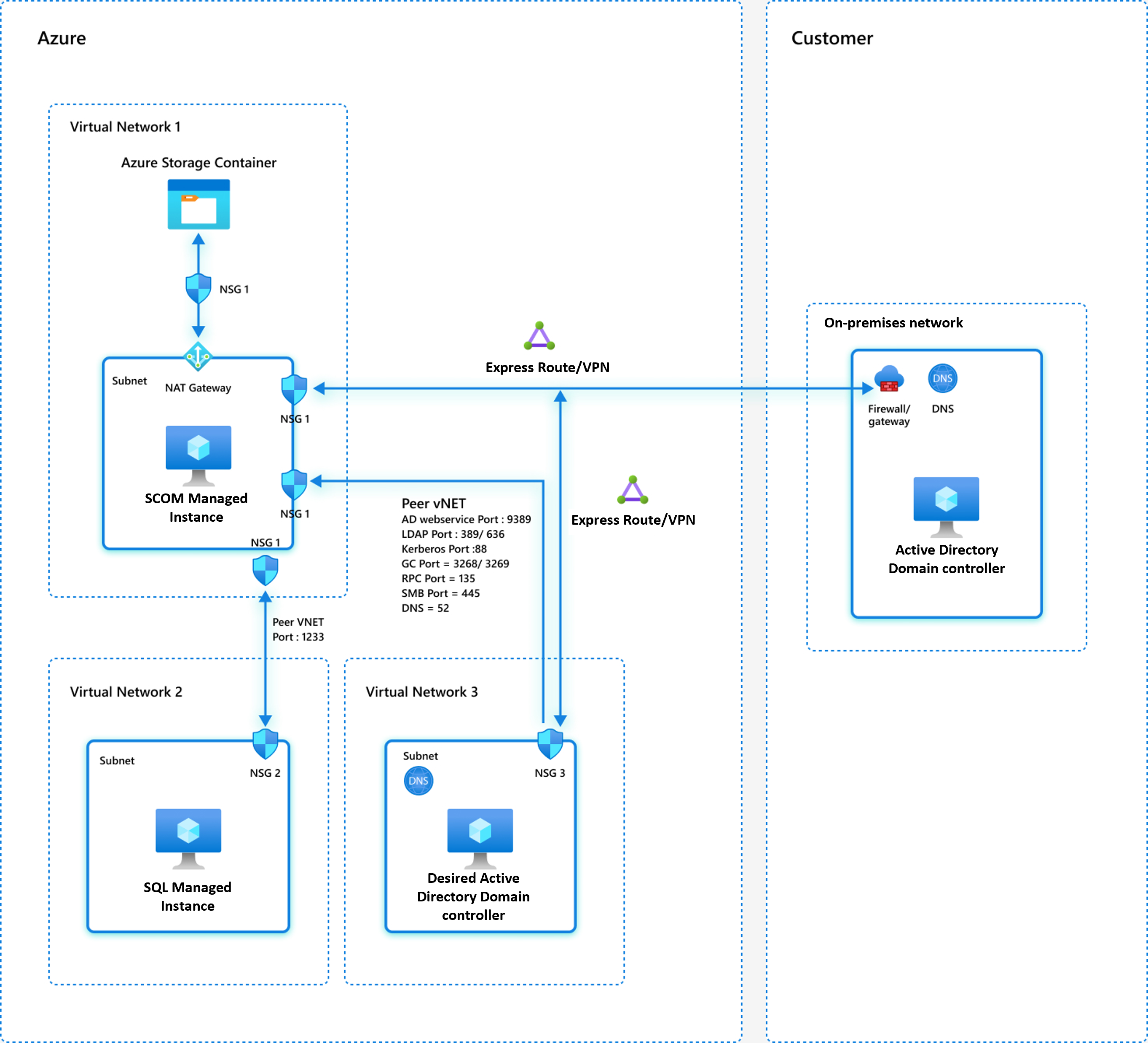

Model sieci 2: kontroler domeny jest hostowany na platformie Azure
W tej konfiguracji wyznaczony kontroler domeny jest hostowany na platformie Azure i musisz ustanowić połączenie usługi ExpressRoute lub sieci VPN między siecią lokalną a podsiecią platformy Azure. Jest on używany do tworzenia wystąpienia zarządzanego programu SCOM i podsieci platformy Azure używanej dla wyznaczonego kontrolera domeny. Aby uzyskać więcej informacji, zobacz ExpressRoute i VPN Gateway.
W tym modelu żądany kontroler domeny pozostaje zintegrowany z lokalnym lasem domeny. Jednak wybrano utworzenie dedykowanego kontrolera usługi Active Directory na platformie Azure w celu obsługi zasobów platformy Azure korzystających z infrastruktury lokalna usługa Active Directory.

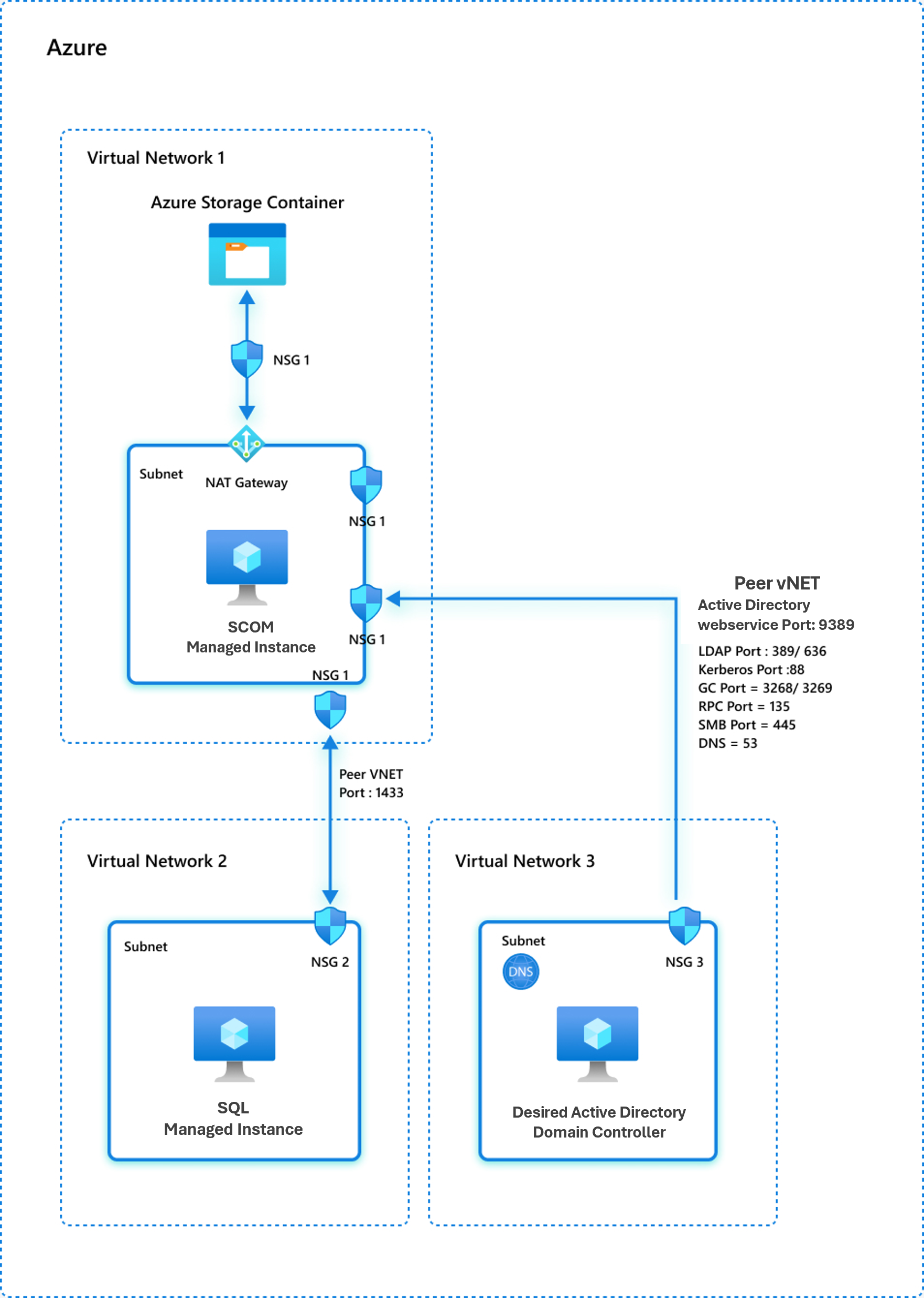

Model sieci 3: Kontroler domeny i wystąpienia zarządzane SCOM znajdują się w sieciach wirtualnych platformy Azure
W tym modelu zarówno żądany kontroler domeny, jak i wystąpienia zarządzane SCOM są umieszczane w oddzielnych i dedykowanych sieciach wirtualnych na platformie Azure.
Jeśli żądany kontroler domeny i wszystkie inne składniki znajdują się w tej samej sieci wirtualnej platformy Azure (konwencjonalnego aktywnego kontrolera domeny) bez obecności w środowisku lokalnym, masz już widok między wszystkimi składnikami.
Jeśli żądany kontroler domeny i wszystkie inne składniki znajdują się w różnych sieciach wirtualnych platformy Azure (konwencjonalny aktywny kontroler domeny) bez obecności w środowisku lokalnym, należy wykonać komunikację równorzędną sieci wirtualnych między wszystkimi sieciami wirtualnymi, które znajdują się w sieci. Aby uzyskać więcej informacji, zobacz Komunikacja równorzędna sieci wirtualnych na platformie Azure.
Zapoznaj się z następującymi problemami dotyczącymi wszystkich trzech modeli sieciowych wymienionych wcześniej:
Upewnij się, że podsieć wystąpienia zarządzanego programu SCOM może nawiązać łączność z wyznaczonym kontrolerem domeny skonfigurowanym dla usługi Azure lub SCOM Managed Instance. Upewnij się również, że rozpoznawanie nazw domen w podsieci wystąpienia zarządzanego SCOM zawiera listę wyznaczonego kontrolera domeny jako najwyższego wpisu wśród rozwiązanych kontrolerów domeny, aby uniknąć problemów z opóźnieniami sieci lub wydajnością i zaporą.
Następujące porty na wyznaczonym kontrolerze domeny i systemie nazw domen (DNS) muszą być dostępne z podsieci wystąpienia zarządzanego SCOM:
Port TCP 389 lub 636 dla protokołu LDAP
Port TCP 3268 lub 3269 dla wykazu globalnego
Port TCP i UDP 88 dla protokołu Kerberos
Port TCP i UDP 53 dla systemu DNS
TCP 9389 dla usługi internetowej Active Directory
TCP 445 dla protokołu SMB
TCP 135 dla RPC
Wewnętrzne reguły zapory i sieciowa grupa zabezpieczeń muszą zezwalać na komunikację z sieci wirtualnej wystąpienia zarządzanego SCOM oraz wyznaczony kontroler domeny/DNS dla wszystkich portów wymienionych wcześniej.
Aby nawiązać łączność, należy nawiązać komunikację równorzędną z siecią wirtualną usługi Azure SQL Managed Instance i wystąpieniem zarządzanym SCOM. W szczególności port 1433 (port prywatny) lub 3342 (port publiczny) musi być dostępny z wystąpienia zarządzanego SCOM do wystąpienia zarządzanego SQL. Skonfiguruj reguły sieciowej grupy zabezpieczeń i reguły zapory w obu sieciach wirtualnych, aby zezwalać na porty 1433 i 3342.
Zezwalaj na komunikację na portach 5723, 5724 i 443 z monitorowanego komputera do wystąpienia zarządzanego programu SCOM.
Jeśli maszyna jest lokalna, skonfiguruj reguły sieciowej grupy zabezpieczeń i reguły zapory w podsieci wystąpienia zarządzanego SCOM i w sieci lokalnej, w której znajduje się monitorowana maszyna, aby zapewnić określone podstawowe porty (5723, 5724 i 443) z monitorowanej maszyny do podsieci wystąpienia zarządzanego SCOM.
Jeśli maszyna znajduje się na platformie Azure, skonfiguruj reguły sieciowej grupy zabezpieczeń i reguły zapory w sieci wirtualnej wystąpienia zarządzanego SCOM i w sieci wirtualnej, w której znajduje się monitorowana maszyna, aby zapewnić określone niezbędne porty (5723, 5724 i 443) są dostępne z monitorowanej maszyny do podsieci wystąpienia zarządzanego SCOM.
Wymagania dotyczące zapory
Aby działać prawidłowo, wystąpienie zarządzane programu SCOM musi mieć dostęp do następującego numeru portu i adresów URL. Skonfiguruj sieciową grupę zabezpieczeń i reguły zapory, aby zezwolić na tę komunikację.
| Zasób | Port | Kierunek | Tagi usługi | Purpose |
|---|---|---|---|---|
| *.blob.core.windows.net | 443 | Wychodzący | Storage | Azure Storage |
| management.azure.com | 443 | Wychodzący | AzureResourceManager | Azure Resource Manager |
| gcs.prod.monitoring.core.windows.net *.prod.warm.ingest.monitor.core.windows.net |
443 | Wychodzący | AzureMonitor | Dzienniki SCOM MI |
| *.prod.microsoftmetrics.com *.prod.hot.ingest.monitor.core.windows.net *.prod.hot.ingestion.msftcloudes.com |
443 | Wychodzący | AzureMonitor | Metryki SCOM MI |
| *.workloadnexus.azure.com | 443 | Wychodzący | Usługa Nexus | |
| *.azuremonitor-scommiconnect.azure.com | 443 | Wychodzący | Usługa mostka |
Ważne
Aby zminimalizować potrzebę rozległej komunikacji zarówno z administratorem usługi Active Directory, jak i administratorem sieci, zobacz Samodzielna weryfikacja. W tym artykule opisano procedury, których administrator usługi Active Directory i administrator sieci używają do weryfikowania zmian konfiguracji i zapewnienia pomyślnej implementacji. Ten proces zmniejsza niepotrzebne interakcje między administratorem programu Operations Manager a administratorem usługi Active Directory i administratorem sieci. Ta konfiguracja pozwala zaoszczędzić czas dla administratorów.
