Publikowanie i ochrona interfejsów API uruchomionych na maszynach wirtualnych usługi Azure VMware Solution

Usługa Microsoft Azure API Management umożliwia bezpieczne publikowanie użytkownikom zewnętrznym lub wewnętrznym. Tylko jednostki SKU Developer (rozwojowe) i Premium (produkcyjne) umożliwiają integrację z Azure Virtual Network w celu publikowania interfejsów API działających na obciążeniach usługi Azure VMware Solution. Ponadto obie jednostki SKU umożliwiają łączność między usługą API Management i zapleczem.

Konfiguracja usługi API Management jest taka sama w przypadku usług zaplecza, które działają na maszynach wirtualnych usługi Azure VMware Solution i lokalnie. Usługa API Management konfiguruje również wirtualny adres IP modułu równoważenia obciążenia jako punkt końcowy zaplecza dla obu wdrożeń, gdy serwer zaplecza znajduje się za modułem równoważenia obciążenia NSX w usłudze Azure VMware Solution.

Wdrożenie zewnętrzne

Wdrożenie zewnętrzne publikuje interfejsy API używane przez użytkowników zewnętrznych korzystających z publicznego punktu końcowego. Deweloperzy i inżynierowie devOps mogą zarządzać interfejsami API za pośrednictwem witryny Azure Portal lub programu PowerShell i portalu deweloperów usługi API Management.

Diagram wdrożenia zewnętrznego przedstawia cały proces i zaangażowanych aktorów (pokazanych u góry). Aktorzy to:

• Administratorzy: Reprezentuje zespół administratora lub devOps, który zarządza rozwiązaniem Azure VMware Solution za pośrednictwem witryny Azure Portal i mechanizmów automatyzacji, takich jak program PowerShell lub usługa Azure DevOps.

• Użytkowników: Reprezentuje użytkowników uwidocznionych interfejsów API i reprezentuje użytkowników i usługi korzystające z interfejsów API.

Przepływ ruchu przechodzi przez instancję usługi API Management, która abstrahuje usługi zaplecza, podłączoną do wirtualnej sieci Koncentratora. Brama ExpressRoute kieruje ruch do połączenia ExpressRoute Global Reach i dociera do równoważenia obciążenia NSX, które dystrybuuje ruch przychodzący do różnych instancji usługi zaplecza.

Usługa API Management ma publiczny interfejs API platformy Azure i zaleca się aktywowanie usługi Azure DDoS Protection.

Wdrażanie wewnętrzne

Wdrożenie wewnętrzne publikuje interfejsy API używane przez użytkowników wewnętrznych lub systemów. Zespoły devOps i deweloperzy interfejsów API używają tych samych narzędzi do zarządzania i portalu deweloperów, co we wdrożeniu zewnętrznym.

Użyj usługi Azure Application Gateway do wdrożeń wewnętrznych, aby utworzyć publiczny i bezpieczny punkt końcowy dla interfejsu API. Możliwości bramy są używane do tworzenia wdrożenia hybrydowego, które umożliwia różne scenariusze.

• Użyj tego samego zasobu usługi API Management do użycia zarówno przez użytkowników wewnętrznych, jak i zewnętrznych.

• Mieć jeden zasób zarządzania API z podzbiorem interfejsów API definiowanych i dostępnych dla użytkowników zewnętrznych.

• Zapewnij łatwy sposób włączania i wyłączania dostępu do usługi API Management z publicznego internetu.

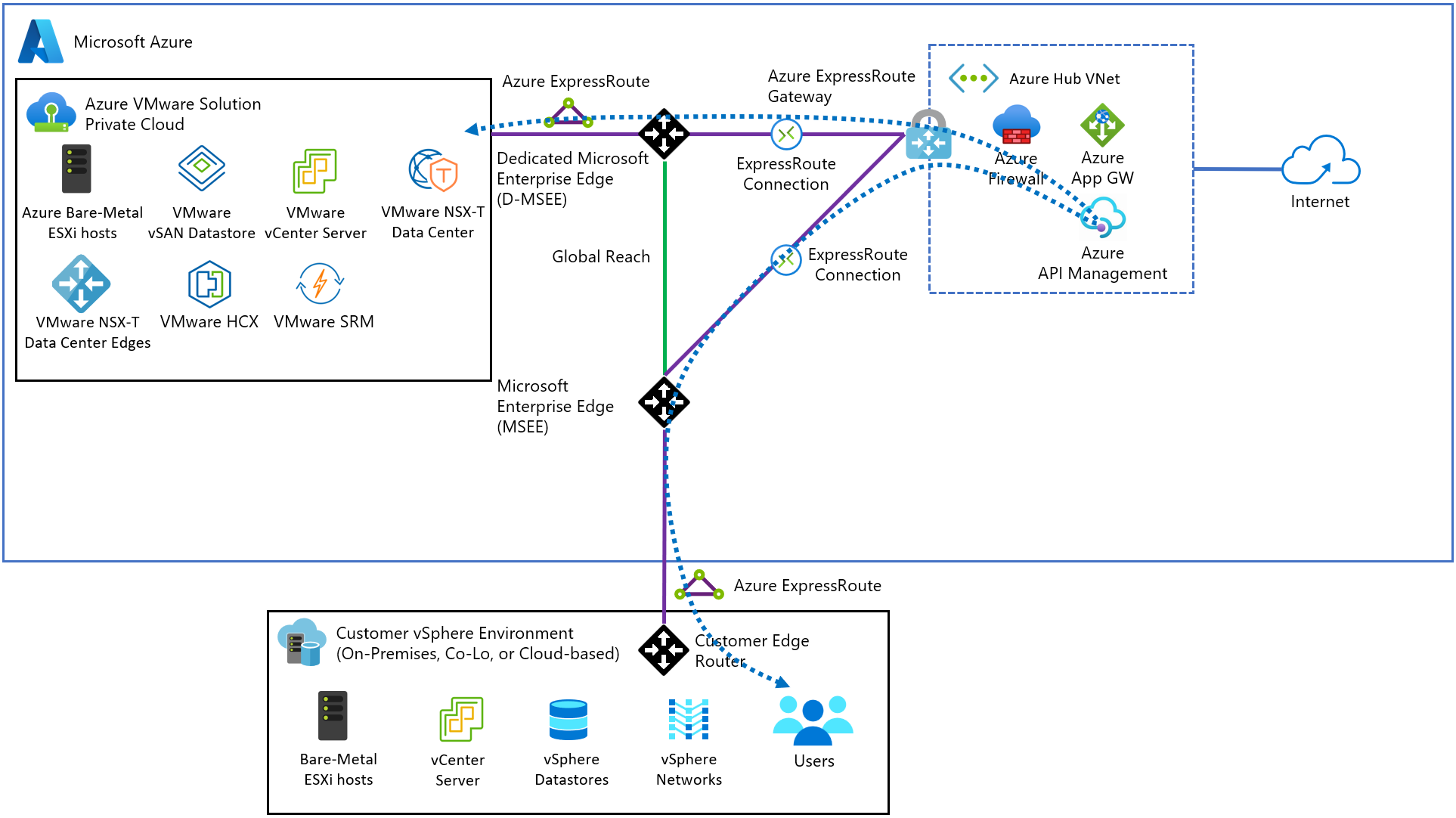

Na poniższym diagramie wdrażania przedstawiono użytkowników, którzy mogą być wewnętrzni lub zewnętrzni, a każdy typ uzyskuje dostęp do tych samych lub różnych interfejsów API.

We wdrożeniu wewnętrznym interfejsy API są uwidocznione w tym samym wystąpieniu usługi API Management. Przed usługą API Management usługa Application Gateway jest wdrażana z aktywowaną funkcją usługi Azure Web Application Firewall (WAF). Wdrożono również zestaw odbiorników i reguł HTTP w celu filtrowania ruchu, uwidaczniając tylko podzbiór usług zaplecza działających w usłudze Azure VMware Solution.

• Ruch wewnętrzny kieruje się przez bramę usługi ExpressRoute do usługi Azure Firewall, a następnie do usługi API Management bezpośrednio lub za pośrednictwem reguł ruchu.

• Ruch zewnętrzny przechodzi do platformy Azure za pośrednictwem usługi Application Gateway, która używa zewnętrznej warstwy ochrony dla usługi API Management.
