Tworzenie pulpitu nawigacyjnego

Dowiedz się, jak używać interfejsu użytkownika pulpitu nawigacyjnego AI/BI do tworzenia i udostępniania szczegółowych informacji. Aby uzyskać informacje o funkcjach pulpitu nawigacyjnego, zobacz Pulpity nawigacyjne.

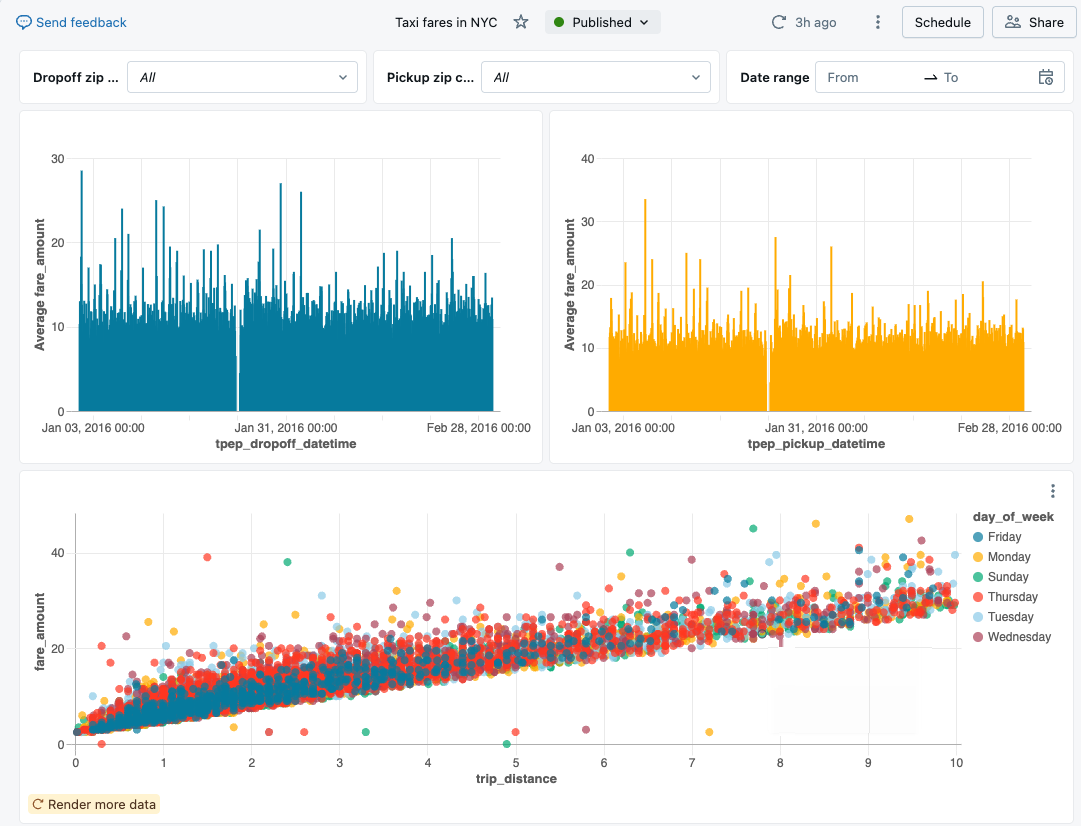

Kroki opisane w tym samouczku pokazują, jak skompilować i udostępnić następujący pulpit nawigacyjny:

Wymagania

• Zalogowano się do obszaru roboczego usługi Azure Databricks.
• Masz uprawnienie SQL w tym obszarze roboczym.
• Masz co najmniej dostęp do jednego lub większej liczby magazynów SQL.

Krok 1. Tworzenie pulpitu nawigacyjnego

Kliknij pozycję Nowy na pasku bocznym i wybierz pozycję Pulpit nawigacyjny.

Domyślnie nowy pulpit nawigacyjny jest automatycznie nazwany ze znacznikiem czasu tworzenia i przechowywanym w /Workspace/Users/<username> katalogu.

Uwaga

Możesz również utworzyć nowy pulpit nawigacyjny na stronie listy Pulpity nawigacyjne lub przycisk Dodaj w menu Obszar roboczy.

Krok 2. Definiowanie zestawów danych

Karta Kanwa służy do tworzenia i edytowania widżetów, takich jak wizualizacje, pola tekstowe i filtry. Karta Dane służy do definiowania bazowych zestawów danych używanych na pulpicie nawigacyjnym.

Uwaga

Wszyscy użytkownicy mogą pisać zapytania SQL w celu zdefiniowania zestawu danych. Użytkownicy w obszarach roboczych z obsługą wykazu aparatu Unity mogą zamiast tego wybrać tabelę wykazu aparatu Unity lub wyświetlić jako zestaw danych.

1. Kliknij kartę Dane.

2. Kliknij pozycję Utwórz z bazy danych SQL i wklej następujące zapytanie. Następnie kliknij przycisk Uruchom , aby zwrócić kolekcję rekordów.

    SELECT
     T.tpep_pickup_datetime,
     T.tpep_dropoff_datetime,
     T.fare_amount,
     T.pickup_zip,
     T.dropoff_zip,
     T.trip_distance,
     T.weekday,
     CASE
       WHEN T.weekday = 1 THEN 'Sunday'
       WHEN T.weekday = 2 THEN 'Monday'
       WHEN T.weekday = 3 THEN 'Tuesday'
       WHEN T.weekday = 4 THEN 'Wednesday'
       WHEN T.weekday = 5 THEN 'Thursday'
       WHEN T.weekday = 6 THEN 'Friday'
       WHEN T.weekday = 7 THEN 'Saturday'
       ELSE 'N/A'
     END AS day_of_week
   FROM
     (
       SELECT
         dayofweek(tpep_pickup_datetime) as weekday,
         *
       FROM
         `samples`.`nyctaxi`.`trips`
       WHERE
         trip_distance > 0
         AND trip_distance < 10
         AND fare_amount > 0
         AND fare_amount < 50
     ) T
   ORDER BY
     T.weekday


3. Sprawdź wyniki. Zwrócone rekordy są wyświetlane w edytorze po zakończeniu działania zapytania.

4. Zmień nazwę zapytania. Nowo zdefiniowany zestaw danych jest automatycznie zapisany z nazwą "Zestaw danych bez tytułu". Kliknij dwukrotnie tytuł, aby zmienić jego nazwę na "Taxicab data".

Uwaga

To zapytanie uzyskuje dostęp do danych z katalogu przykładów w usłudze Azure Databricks. Tabela zawiera publicznie dostępne dane taxicab z Nowego Jorku w 2016 roku. Wyniki zapytania są ograniczone do prawidłowych przejazdów poniżej 10 mil i kosztują mniej niż pięćdziesiąt dolarów.

Krok 3. Tworzenie i umieszczanie wizualizacji

Aby utworzyć pierwszą wizualizację, wykonaj następujące kroki:

1. Kliknij kartę Kanwa .

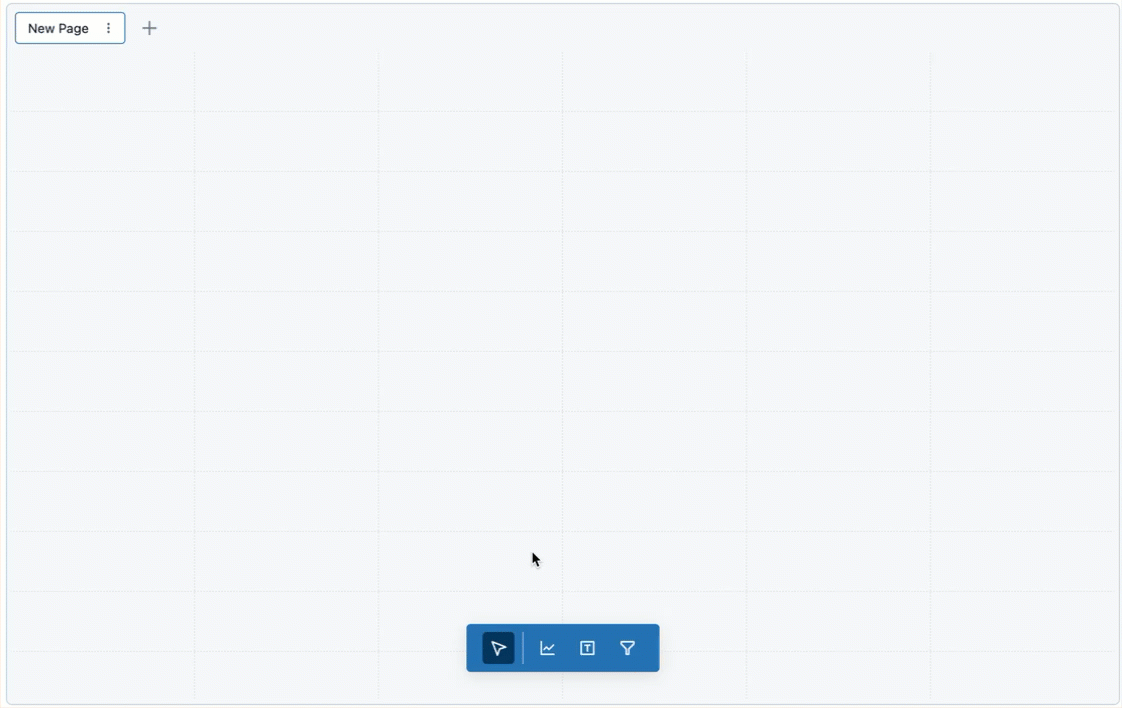

2. Kliknij pozycję Utwórz wizualizację, aby utworzyć widżet wizualizacji i użyć myszy, aby umieścić ją na kanwie.



Krok 4. Konfigurowanie wizualizacji

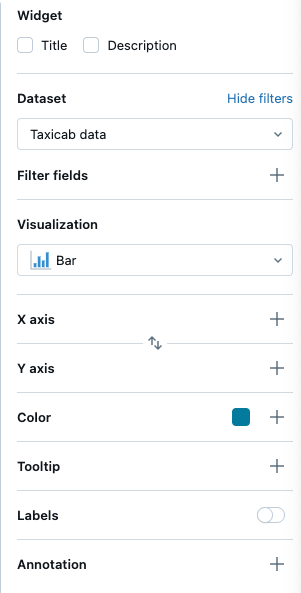

Po wybraniu widżetu wizualizacji możesz użyć panelu konfiguracji po prawej stronie ekranu, aby wyświetlić dane. Jak pokazano na poniższej ilustracji, zdefiniowano tylko jeden zestaw danych i został wybrany automatycznie.

Konfigurowanie osi X

1. W razie potrzeby wybierz pozycję Pasek z menu rozwijanego Wizualizacja .
2. Kliknij ikonę , aby wybrać dane przedstawione wzdłuż osi X. Możesz użyć paska wyszukiwania, aby wyszukać pole według nazwy. Wybierz pozycję tpep_dropoff_datetime.
3. Kliknij wybraną nazwę pola, aby wyświetlić dodatkowe opcje konfiguracji.
   • Jako typ skalowania wybierz pozycję Czas.
   • W obszarze Wyboru Przekształć wybierz pozycję HOURLY.

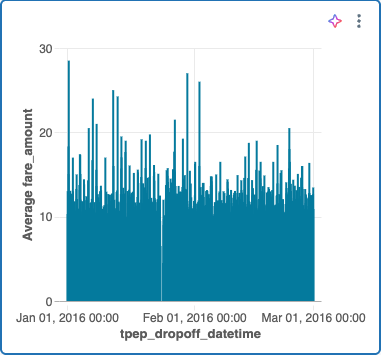

Konfigurowanie osi Y

1. Kliknij przycisk obok osi Y, aby wybrać fare_amount dla danych przedstawionych wzdłuż osi y.

2. Kliknij wybraną nazwę pola, aby wyświetlić dodatkowe opcje konfiguracji.

   • Jako typ skalowania wybierz pozycję Ilościowe.
   • W obszarze Wyboru Przekształć wybierz pozycję AVG.



   Opcjonalnie: tworzenie wizualizacji za pomocą asystenta usługi Databricks

   Wizualizacje można tworzyć przy użyciu języka naturalnego za pomocą asystenta usługi Databricks.

   Aby wygenerować ten sam wykres co powyżej, wybierz jedną z następujących opcji:

   • Aby utworzyć nowy widżet wizualizacji:
     • Kliknij pozycję Utwórz wizualizację. Widżet zostanie wyświetlony z monitem: Opisz wykres....
     • Wpisz "Wykres słupkowy średniej kwoty taryfy w czasie upuszczania godzinowego"
   • Aby edytować istniejący widżet:
     • Kliknij ikonę Asystent. Zostanie wyświetlony monit wejściowy. Wprowadź nowy monit dotyczący wykresu. Możesz poprosić o całkowite wprowadzenie nowego wykresu lub poprosić o modyfikacje. Możesz na przykład wpisać "Przełącz się do wykresu liniowego", aby zmodyfikować typ wykresu.

Krok 5. Klonowanie i modyfikowanie wizualizacji

Możesz sklonować istniejący wykres, aby utworzyć nową wizualizację.

1. Kliknij prawym przyciskiem myszy istniejący wykres, a następnie kliknij polecenie Klonuj.
2. Po wybraniu nowego wykresu użyj panelu konfiguracji, aby zmienić pole osi X na tpep_pickup_datetime. W razie potrzeby wybierz pozycję HOURLY w obszarze Typ przekształcenia .
3. Użyj selektora Kolor/Grupa , aby wybrać nowy kolor nowego wykresu słupkowego.

Krok 6. Tworzenie wykresu punktowego

Utwórz nowy wykres punktowy z kolorami zróżnicowanymi według wartości. Aby utworzyć wykres punktowy, wykonaj następujące kroki:

1. Kliknij ikonę Utwórz wizualizację, aby utworzyć nowy widżet wizualizacji.

2. Skonfiguruj wykres, wybierając następujące opcje:

   • Zestaw danych: dane taxicab
   • Wizualizacja: punktowa
   • Oś X: trip_distance
   • Oś Y: fare_amount
   • Kolor/grupa według: day_of_week

   Uwaga

   Po automatycznym przypisaniu kolorów według kategorii można zmienić kolor skojarzony z określoną wartością, klikając kolor na panelu konfiguracji.

Krok 7. Tworzenie filtrów pulpitu nawigacyjnego

Możesz użyć filtrów, aby pulpity nawigacyjne mogły być interaktywne. W tym kroku utworzysz filtry dla trzech pól.

Tworzenie filtru zakresu dat

1. Kliknij pozycję Dodaj filtr (pole/parametr), aby dodać widżet filtru. Umieść go na kanwie.
2. Z menu rozwijanego Filtr w panelu konfiguracji wybierz pozycję Selektor zakresów dat.
3. Zaznacz pole wyboru Tytuł, aby utworzyć pole tytułu w filtrze. Kliknij tytuł symbolu zastępczego i wpisz Zakres dat, aby ponownie tytułować filtr.
4. W menu Pola wybierz pozycję Taxicab_data.tpep_pickup_datetime.

Tworzenie filtru listy rozwijanej z jednym zaznaczeniem

1. Kliknij pozycję Dodaj filtr (pole/parametr), aby dodać widżet filtru. Umieść go na kanwie.
2. Z menu rozwijanego Filtr w panelu konfiguracji wybierz pozycję Lista rozwijana (wybór pojedynczy).
3. Zaznacz pole wyboru Tytuł, aby utworzyć pole tytułu w filtrze. Kliknij tytuł symbolu zastępczego i wpisz kod pocztowy Dropoff, aby ponownie tytułować filtr.
4. W menu Pola wybierz pozycję Taxicab_data.dropoff_zip.

Klonowanie filtru

1. Kliknij prawym przyciskiem myszy filtr kodu pocztowego Dropoff. Następnie kliknij pozycję Klonuj.
2. Kliknij przycisk , aby usunąć bieżące pole. Następnie wybierz pozycję Taxicab_data.pickup_zip , aby odfiltrować to pole.

Krok 8. Zmienianie rozmiaru i rozmieszczanie wykresów i filtrów

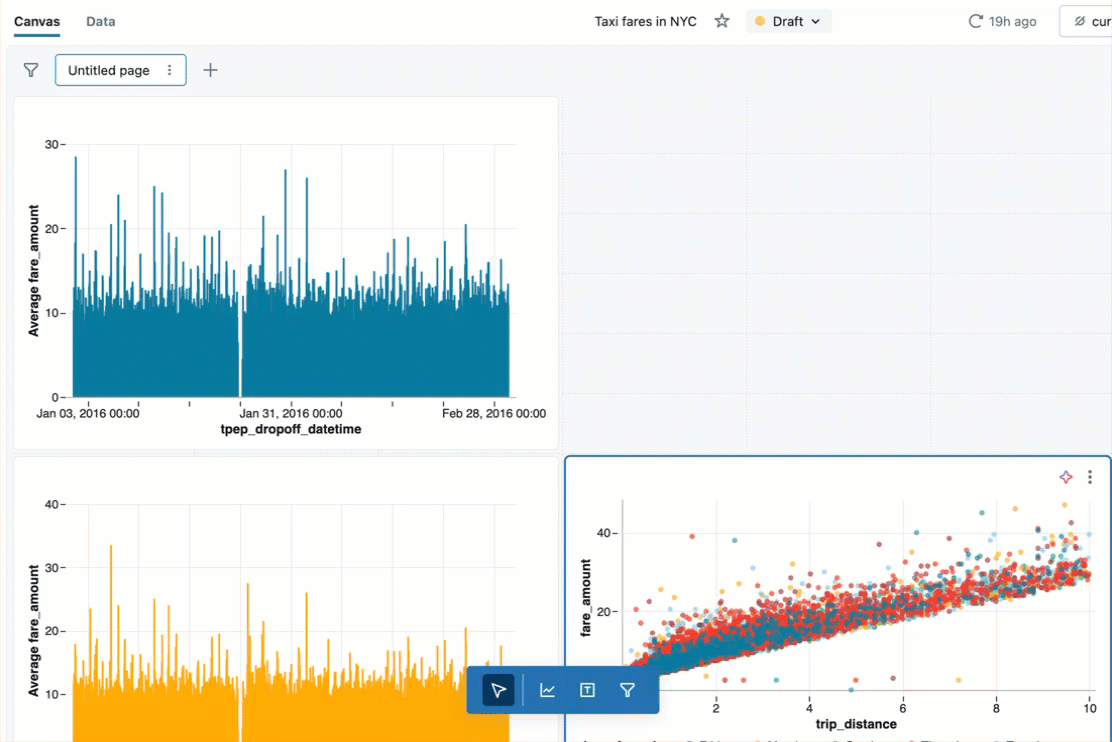

Użyj myszy, aby rozmieścić i zmienić rozmiar wykresów i filtrów.

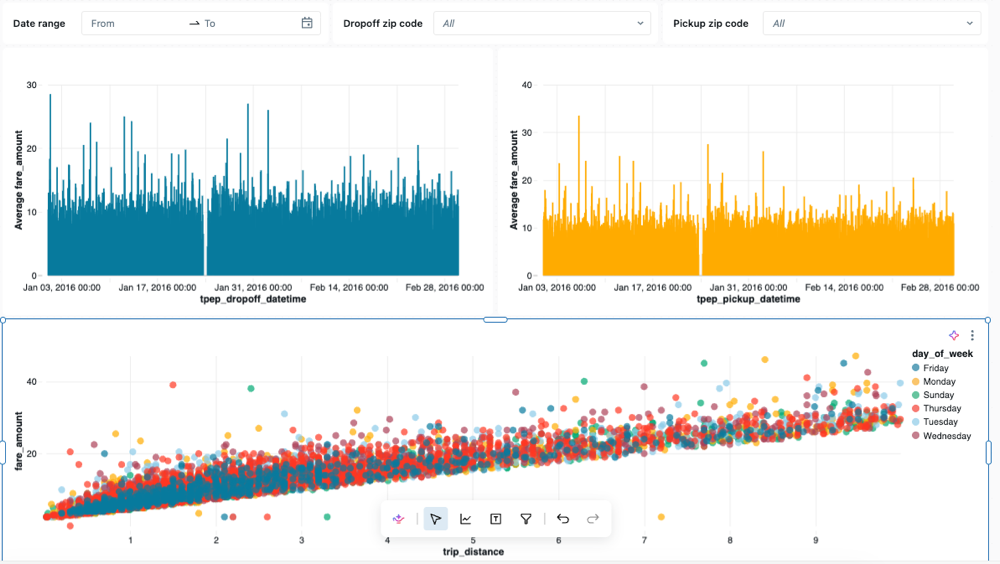

Na poniższej ilustracji przedstawiono jeden możliwy układ dla tego pulpitu nawigacyjnego.

Krok 9. Publikowanie i udostępnianie

Podczas tworzenia pulpitu nawigacyjnego postęp jest zapisywany jako wersja robocza. Aby utworzyć czystą kopię do łatwego użycia, opublikuj pulpit nawigacyjny.

1. Kliknij przycisk Udostępnij obok przycisku Udostępnij. Następnie kliknij pozycję Publikuj.

2. Przejrzyj osoby z dostępem , a następnie kliknij pozycję Publikuj. Użytkownicy i grupy z co najmniej uprawnieniem CAN VIEW mogą wyświetlać opublikowany pulpit nawigacyjny.

3. Postępuj zgodnie z linkiem podanym w powiadomieniu Publikowanie, aby wyświetlić opublikowany pulpit nawigacyjny.



4. Aby zmienić listę użytkowników lub grup, którym chcesz udostępnić pulpit nawigacyjny, wróć do roboczego pulpitu nawigacyjnego i kliknij przycisk Udostępnij . Dodaj użytkowników lub grupy, którym chcesz udostępnić. Ustaw odpowiednie poziomy uprawnień. Zobacz Listy ACL pulpitu nawigacyjnego, aby dowiedzieć się więcej o uprawnieniach i prawach.
