Informacje o usłudze ExpressRoute Metro (wersja zapoznawcza)
Ważne
ExpresRoute Metro jest obecnie w wersji zapoznawczej. Zobacz Dodatkowe warunki użytkowania wersji zapoznawczych platformy Microsoft Azure, aby zapoznać się z postanowieniami prawnymi dotyczącymi funkcji platformy Azure, które są w wersji beta lub wersji zapoznawczej albo w inny sposób nie zostały jeszcze wydane jako ogólnie dostępne.
Usługa ExpressRoute ułatwia tworzenie połączeń prywatnych między sieciami lokalnymi i obciążeniami platformy Azure w wyznaczonych lokalizacjach komunikacji równorzędnej. Te lokalizacje to obiekty kolokacyjne, w których znajdują się urządzenia microsoft Enterprise Edge (MSEE), które służą jako brama do sieci firmy Microsoft.
W lokalizacji komunikacji równorzędnej można ustanowić dwa typy połączeń:
Obwód usługi ExpressRoute — obwód usługi ExpressRoute składa się z dwóch połączeń logicznych między siecią lokalną a platformą Azure. Te połączenia są wykonywane za pośrednictwem pary linków fizycznych dostarczonych przez partnera usługi ExpressRoute, takich jak AT&T, Verizon, Equinix, między innymi.
ExpressRoute Direct — ExpressRoute Direct to dedykowane i prywatne połączenie między siecią lokalną a platformą Azure, eliminując potrzebę zaangażowania dostawcy partnera. Umożliwia bezpośrednie połączenie routerów z siecią globalną firmy Microsoft przy użyciu dwóch portów 10G lub 100G.
Standardowa konfiguracja usługi ExpressRoute jest skonfigurowana z parą linków w celu zwiększenia niezawodności połączenia usługi ExpressRoute. Ta konfiguracja została zaprojektowana w celu zapewnienia nadmiarowości i poprawy dostępności połączeń usługi ExpressRoute podczas awarii sprzętu, zdarzeń konserwacji lub innych nieprzewidzianych zdarzeń w lokalizacjach komunikacji równorzędnej. Należy jednak pamiętać, że te nadmiarowe połączenia nie zapewniają odporności na niektóre zdarzenia. Te zdarzenia mogą zakłócać lub izolować lokalizację krawędzi, w której znajdują się urządzenia MSEE. Takie zakłócenia mogą potencjalnie prowadzić do całkowitej utraty łączności z sieci lokalnych do usług w chmurze.
ExpressRoute Metro
ExpressRoute Metro (wersja zapoznawcza) to konfiguracja o wysokiej odporności, która zapewnia nadmiarowość wielu lokacji. Ta konfiguracja umożliwia korzystanie z konfiguracji dwóch domów, która ułatwia różne połączenia z dwiema różnymi lokalizacjami komunikacji równorzędnej usługi ExpressRoute w mieście. Konfiguracja o wysokiej odporności zapewnia nadmiarowość w dwóch lokalizacjach komunikacji równorzędnej, aby zapewnić wyższą dostępność i odporność łączności ze środowiska lokalnego na zasoby na platformie Azure.
Najważniejsze funkcje usługi ExpressRoute Metro obejmują:
- Połączenia z dwoma różnymi lokalizacjami komunikacji równorzędnej usługi ExpressRoute w tym samym mieście.
- Zwiększona dostępność i odporność obwodów usługi ExpressRoute.
- Bezproblemowa łączność ze środowiska lokalnego z zasobami platformy Azure za pośrednictwem obwodu usługi ExpressRoute z pomocą dostawcy łączności lub z usługą ExpressRoute Direct (podwójne porty 10G lub 100G)
Poniższy diagram umożliwia porównanie standardowego obwodu usługi ExpressRoute i obwodu metra usługi ExpressRoute.
Lokalizacje metra usługi ExpressRoute
| Lokalizacja metra | Lokalizacje komunikacji równorzędnej | Adres lokalizacji | Strefa | Lokalny region świadczenia usługi Azure | ER Direct | Dostawca usług |
|---|---|---|---|---|---|---|
| Metro w Amsterdamie | Amsterdam Amsterdam2 |
Equinix AM5 Digital Realty AMS8 |
1 | West Europe | ✓ | Megaport Equinix1 euNetworks1 Colt1 Konsola Połączenie 1 Digital Realty1 |
| Metro singapurskie | Singapur Singapur2 |
Equinix SG1 Przełącznik globalny Tai Seng |
2 | Southeast Asia | ✓ | Megaport1 Equinix1 Konsola Połączenie 1 |
| Metro w Zurychu | Zurych Zurych2 |
Digital Realty ZUR2 Equinix ZH5 |
1 | Szwajcaria Północna | ✓ | Colt1 Digital Realty1 |
1 Ci dostawcy usług będą dostępni w przyszłości.
Uwaga
Konwencja nazewnictwa dla miejsc metra będzie używana City i City2 oznaczać dwie unikatowe lokalizacje komunikacji równorzędnej w tym samym regionie metropolitalskim. Jako ilustracja, Amsterdam i Amsterdam2 wskazują na dwa oddzielne lokalizacje komunikacji równorzędnej w obszarze metropolitalnym Amsterdamu. W witrynie Azure Portal te lokalizacje będą określane jako Amsterdam Metro.
Konfigurowanie metra usługi ExpressRoute
Tworzenie obwodu metra usługi ExpressRoute

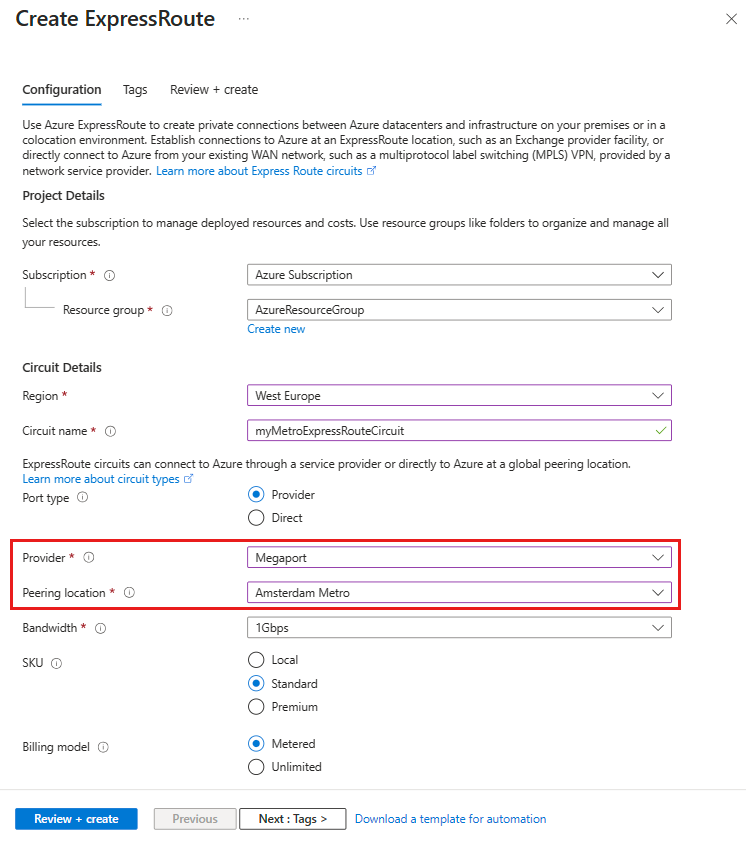

Obwód metra usługi ExpressRoute można utworzyć w witrynie Azure Portal w dowolnym z trzech obszarów metropolitalnych. W portalu określ jedną z lokalizacji komunikacji równorzędnej Metro i odpowiedniego dostawcę usług obsługiwanego w tej lokalizacji. Aby uzyskać więcej informacji, zobacz Tworzenie obwodu usługi ExpressRoute.
Tworzenie usługi Metro ExpressRoute Direct
Port Metro ExpressRoute Direct można utworzyć w witrynie Azure Portal. W portalu określ jedną z lokalizacji komunikacji równorzędnej Metro. Aby uzyskać więcej informacji, zobacz Tworzenie usługi ExpressRoute Direct.
Jeden z aprowizowanych portów Metro ExpressRoute Direct, można pobrać LOA (list autoryzacji), uzyskać szczegóły Meet-Me-Room i rozszerzyć fizyczne połączenia krzyżowe.
Następne kroki
- Przejrzyj partnerów usługi ExpressRoute i lokalizacje komunikacji równorzędnej, aby poznać dostępne partnerów usługi ExpressRoute i lokalizacje komunikacji równorzędnej.
- Przejrzyj cennik usługi ExpressRoute, aby zrozumieć koszty związane z usługą ExpressRoute.
- Zapoznaj się z tematem Architektura projektowania pod kątem odporności usługi ExpressRoute, aby zrozumieć zagadnienia dotyczące projektowania usługi ExpressRoute.
