Moduł zbierający ruch usługi Azure ExpressRoute

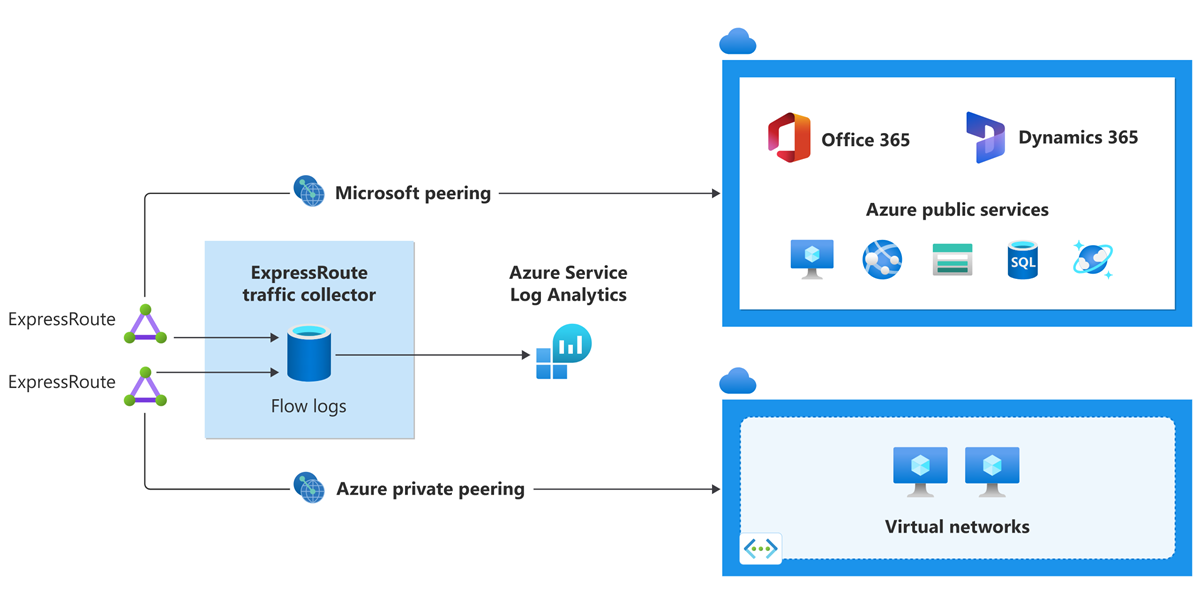

Moduł zbierający ruch usługi ExpressRoute umożliwia próbkowanie przepływów sieci wysyłanych za pośrednictwem obwodów usługi ExpressRoute Direct. Dzienniki przepływu są wysyłane do obszaru roboczego usługi Log Analytics, w którym można tworzyć własne zapytania dziennika na potrzeby dalszej analizy. Możesz również wyeksportować dane do dowolnego wybranego narzędzia do wizualizacji lub rozwiązania SIEM (Security Information and Event Management). Dzienniki przepływu można włączyć zarówno dla prywatnej komunikacji równorzędnej, jak i komunikacji równorzędnej firmy Microsoft z modułem zbierającym ruch usługi ExpressRoute.
Przypadki użycia
Dzienniki przepływu mogą ułatwić zapoznanie się z różnymi szczegółowymi informacjami o ruchu. Oto niektóre typowe przypadki użycia:
Monitorowanie sieci
- Monitorowanie prywatnej komunikacji równorzędnej platformy Azure i ruchu komunikacji równorzędnej firmy Microsoft
- Niemal w czasie rzeczywistym wgląd w przepływność i wydajność sieci
- Przeprowadzanie diagnostyki sieci
- Prognozowanie pojemności
Monitorowanie użycia sieci i optymalizacji kosztów
- Analizowanie trendów ruchu przez filtrowanie przykładowych przepływów według adresu IP, portu lub aplikacji
- Najważniejsze rozmówcy dla źródłowego adresu IP, docelowego adresu IP lub aplikacji
- Optymalizowanie wydatków na ruch sieciowy przez analizowanie trendów ruchu
Analiza kryminalistyczna sieci
- Identyfikowanie naruszonych adresów IP przez analizowanie wszystkich skojarzonych przepływów sieci
- Eksportowanie dzienników przepływu do narzędzia SIEM (Security Information and Event Management) w celu monitorowania, korelowania zdarzeń, generowania alertów zabezpieczeń
Zbieranie i próbkowanie dzienników przepływu
Dzienniki przepływu są zbierane w odstępach czasu co 1 minutę. Wszystkie pakiety zebrane dla danego przepływu są agregowane i importowane do obszaru roboczego usługi Log Analytics w celu dalszej analizy. Podczas zbierania przepływów nie każdy pakiet jest przechwytywany do własnego rekordu przepływu. Moduł zbierający ruch usługi ExpressRoute używa częstotliwości próbkowania 1:4096, co oznacza, że przechwycono 1 na 4096 pakietów. W związku z tym liczba krótkich przepływów próbkowania (w łącznych bajtach) może nie być zbierana. Ten rozmiar próbkowania nie ma wpływu na analizę ruchu sieciowego, gdy próbkowane dane są agregowane w dłuższym okresie czasu. Czas zbierania przepływów i częstotliwość próbkowania są stałe i nie można ich zmienić.
Schemat dziennika przepływu
| Kolumna | Type | Opis |
|---|---|---|
| ATCRegion | string | Region wdrażania modułu zbierającego ruch usługi ExpressRoute (ATC). |
| ATCResourceId | string | Identyfikator zasobu platformy Azure modułu zbierającego ruch usługi ExpressRoute (ATC). |
| BgpNextHop | string | Następny przeskok protokołu BGP (Border Gateway Protocol) zgodnie z definicją w tabeli routingu. |
| DestinationIp | string | Docelowy adres IP. |
| DestinationPort | int | Port docelowy TCP. |
| Dot1qCustomerVlanId | int | Dot1q Customer VlanId. |
| Dot1qVlanId | int | Dot1q VlanId. |
| DstAsn | int | Docelowy numer systemu autonomicznego (ASN). |
| Maska Dst | int | Maska podsieci docelowej. |
| DstSubnet | string | Docelowa podsieć docelowego adresu IP. |
| ExRCircuitDirectPortId | string | Identyfikator zasobu platformy Azure z bezpośrednim portem obwodu usługi Express Route. |
| ExRCircuitId | string | Identyfikator zasobu platformy Azure obwodu usługi Express Route. |
| ExRCircuitServiceKey | string | Klucz usługi obwodu usługi Express Route. |
| FlowRecordTime | datetime | Sygnatura czasowa (UTC), kiedy obwód usługi Express Route emitował ten rekord przepływu. |
| Przepływy | długi | Sekwencja przepływu tego przepływu. |
| Typ IcmpType | int | Typ protokołu określony w nagłówku IP. |
| IpClassOfService | int | Klasa usługi IP określona w nagłówku IP. |
| IpProtocolIdentifier | int | Typ protokołu określony w nagłówku IP. |
| IpVerCode | int | Wersja adresu IP zdefiniowana w nagłówku adresu IP. |
| Maksymalny czas wygaśnięcia | int | Maksymalny czas wygaśnięcia (TTL) zgodnie z definicją w nagłówku IP. |
| Minimalny czas wygaśnięcia | int | Minimalny czas wygaśnięcia (TTL) zgodnie z definicją w nagłówku IP. |
| NextHop | string | Następny przeskok zgodnie z tabelą przekazywania. |
| Liczbabajtów | długi | Całkowita liczba bajtów pakietów przechwyconych w tym przepływie. |
| NumberOfPackets | długi | Łączna liczba pakietów przechwyconych w tym przepływie. |
| OperationName | string | Określona operacja modułu zbierającego ruch usługi ExpressRoute, która emitowała ten rekord przepływu. |
| Typ komunikacji równorzędnej | string | Typ komunikacji równorzędnej obwodu usługi Express Route. |
| Protokół | int | Typ protokołu określony w nagłówku IP. |
| _ResourceId | string | Unikatowy identyfikator zasobu skojarzonego z rekordem |
| Wersja schematu | string | Wersja schematu rekordu przepływu. |
| SourceIp | string | Źródłowy adres IP. |
| SourcePort | int | Port źródłowy TCP. |
| SourceSystem | string | |
| SrcAsn | int | Źródłowy numer systemu autonomicznego (ASN). |
| Maska Src | int | Maska podsieci źródłowej. |
| SrcSubnet | string | Źródłowa podsieć źródłowego adresu IP. |
| _Subscriptionid | string | Unikatowy identyfikator subskrypcji, z którą jest skojarzony rekord |
| TcpFlag | int | Flaga TCP zdefiniowana w nagłówku TCP. |
| TenantId | string | |
| TimeGenerated | datetime | Sygnatura czasowa (UTC), kiedy moduł zbierający ruch usługi ExpressRoute emitował ten rekord przepływu. |
| Typ | string | Nazwa tabeli |
Dostępność w regionach
Moduł zbierający ruch usługi ExpressRoute jest obsługiwany w następujących regionach:
| Region (Region) | Nazwa regionu |
|---|---|
| Ameryka Północna n |
|
| SAmeryka Południowa |
|
| Europa |
|
| Azja |
|
| Afryka |
|
| Pacyfik |
|
Cennik
| Strefa | Brama na godzinę | Przetwarzane dane na GB |
|---|---|---|
| Strefa 1 | 0,60 USD/godzinę | 0,10 USD/GB |
| Strefa 2 | 0,80 USD/godzinę | 0,20 USD/GB |
| Strefa 3 | 0,80 USD/godzinę | 0,20 USD/GB |
Następne kroki
- Dowiedz się, jak skonfigurować moduł zbierający ruch usługi ExpressRoute.
- Moduł zbierający ruch usługi ExpressRoute — często zadawane pytania.
