Eksplorowanie wyselekcjonowanych wizualizacji w usłudze Azure IoT Edge

Dotyczy: IoT Edge 1.5

Ważne

Obsługiwana wersja usługi IoT Edge 1.5 LTS. Usługa IoT Edge 1.4 LTS kończy się od 12 listopada 2024 r. Jeśli korzystasz z wcześniejszej wersji, zobacz aktualizację Azure IoT Edge.

Wizualne eksplorowanie metryk zebranych z urządzeń usługi IoT Edge przy użyciu skoroszytów usługi Azure Monitor. Skompletowane skoroszyty monitorowania dla urządzeń IoT Edge są dostępne jako szablony publiczne.

• W przypadku urządzeń połączonych z usługą IoT Hub na stronie usługi IoT Hub w witrynie Azure Portal przejdź do strony Skoroszyty w sekcji Monitorowanie .
• W przypadku urządzeń połączonych z usługą IoT Central na stronie usługi IoT Central w witrynie Azure Portal przejdź do strony Skoroszyty w sekcji Monitorowanie .

Opracowane skoroszyty używają wbudowanych metryk ze środowiska uruchomieniowego IoT Edge. Metryki muszą najpierw zostać wczytane do obszaru roboczego usługi Log Analytics. Te widoki nie wymagają instrumentacji metryk z modułów obciążenia.

Uzyskiwanie dostępu do wyselekcjonowanych skoroszytów

Skoroszyty Azure Monitor dla IoT to szablony, które umożliwiają wizualizację metryk urządzeń. Można je dostosować, aby pasowały do swojego rozwiązania.

Wykonaj następujące kroki, aby uzyskać dostęp do wyselekcjonowanych skoroszytów:

1. Zaloguj się do witryny Azure Portal i przejdź do aplikacji usługi IoT Hub lub usługi IoT Central.

2. Wybierz pozycję Skoroszyty w sekcji Monitorowanie w menu.

3. Wybierz skoroszyt do eksplorowania z listy szablonów publicznych:

• Widok floty: monitoruj flotę urządzeń w wielu centrach IoT Hub lub aplikacjach centralnych, a następnie przejdź do szczegółów określonych urządzeń pod kątem migawki kondycji.

• Szczegóły urządzenia: wizualizowanie szczegółów urządzenia wokół komunikatów, modułów i składników hosta na urządzeniu usługi IoT Edge.

• Alerty: Wyświetlanie wyzwolonych alertów dla urządzeń w wielu zasobach IoT.

Zobacz poniższe sekcje, aby uzyskać przegląd danych i wizualizacji oferowanych przez każdy skoroszyt.

Uwaga

Poniższe przechwytywanie ekranu może nie odzwierciedlać najnowszego projektu skoroszytu.

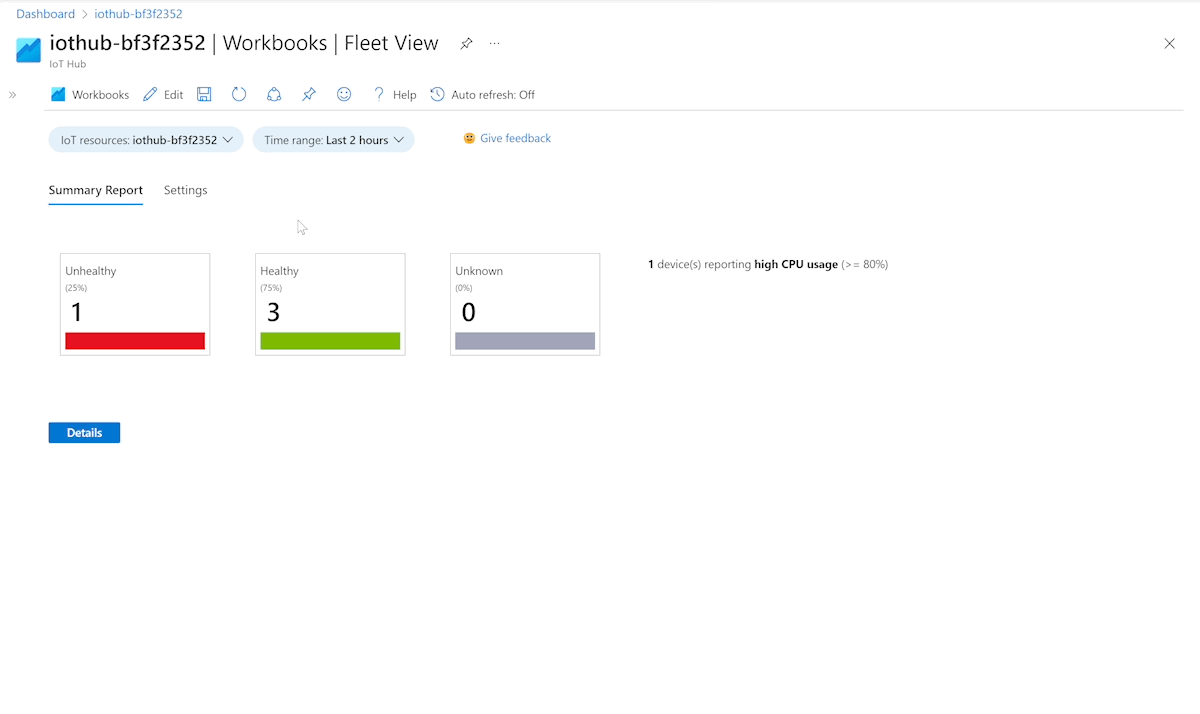

Skoroszyt widoku floty

Domyślnie ten widok pokazuje kondycję urządzeń skojarzonych z bieżącym zasobem chmury IoT. Wybierz wiele zasobów IoT przy użyciu kontrolki listy rozwijanej w lewym górnym rogu.

Użyj karty Ustawienia , aby dostosować progi w celu kategoryzowania urządzeń jako w dobrej kondycji lub złej kondycji.

Wybierz przycisk Szczegóły , aby wyświetlić listę urządzeń z migawką zagregowanych podstawowych metryk. Wybierz link w kolumnie Stan , aby wyświetlić trendy w metrykach kondycji poszczególnych urządzeń lub wybrać nazwę urządzenia, aby wyświetlić jego szczegółowe metryki.

Skoroszyt szczegółów urządzenia

Skoroszyt szczegółów urządzenia ma trzy widoki:

• Widok Obsługa komunikatów wizualizuje trasy komunikatów dla urządzenia i raportuje ogólną kondycję systemu obsługi komunikatów.
• Widok Moduły pokazuje, jak działają poszczególne moduły na urządzeniu.
• Widok Host zawiera informacje o urządzeniu hosta, w tym informacje o wersji składników hosta i użycia zasobów.

Przełączaj się między widokami, wybierając karty w górnej części skoroszytu.

Skoroszyt szczegółów urządzenia integruje się również ze środowiskiem rozwiązywania problemów opartym na portalu usługi IoT Edge. Możesz ściągnąć dzienniki na żywo z urządzenia przy użyciu tej funkcji. Uzyskaj dostęp do tego środowiska, wybierając przycisk Rozwiązywanie problemów z <nazwą> urządzenia na żywo nad skoroszytem.

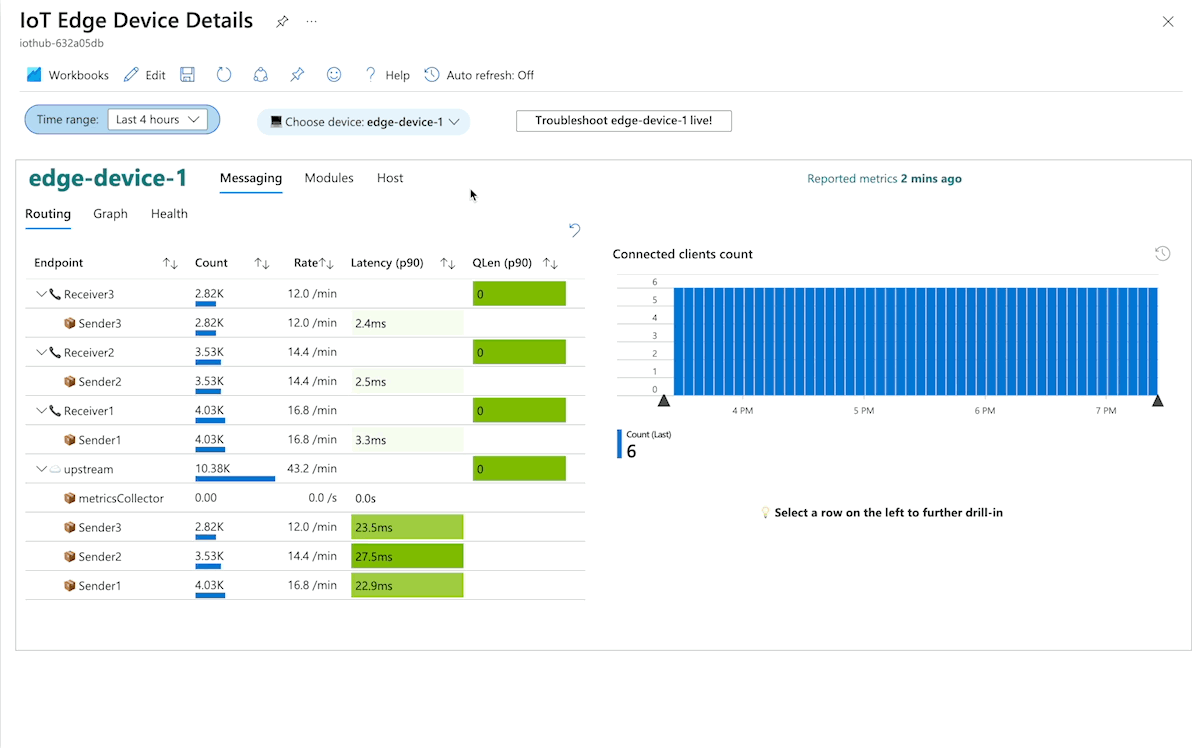

Obsługa wiadomości

Widok Komunikatów zawiera trzy podsekcje: szczegóły routingu, wykres routingu i kondycję komunikatów. Przeciągnij dowolny wykres chronologiczny i zwolnij go, aby dopasować ogólny zakres czasowy do wybranego zakresu.

Sekcja Routing zawiera przepływ komunikatów między wysyłaniem modułów i odbieraniem modułów. Przedstawia on informacje, takie jak liczba komunikatów, szybkość i liczba połączonych klientów. Wybierz nadawcę lub odbiorcę, aby przejść do szczegółów. Wybranie nadawcy pokazuje wykres trendu opóźnienia napotkany przez nadawcę i liczbę wysłanych komunikatów. Wybranie odbiornika pokazuje trend długości kolejki dla odbiorcy i liczbę odebranych komunikatów.

Sekcja Graph przedstawia wizualną reprezentację przepływu komunikatów między modułami. Przeciągnij i powiększ, aby dostosować wykres.

Sekcja Kondycja zawiera różne metryki związane z ogólną kondycją podsystemu obsługi komunikatów. Przejdź do szczegółów, jeśli zostały zanotowane jakiekolwiek błędy.

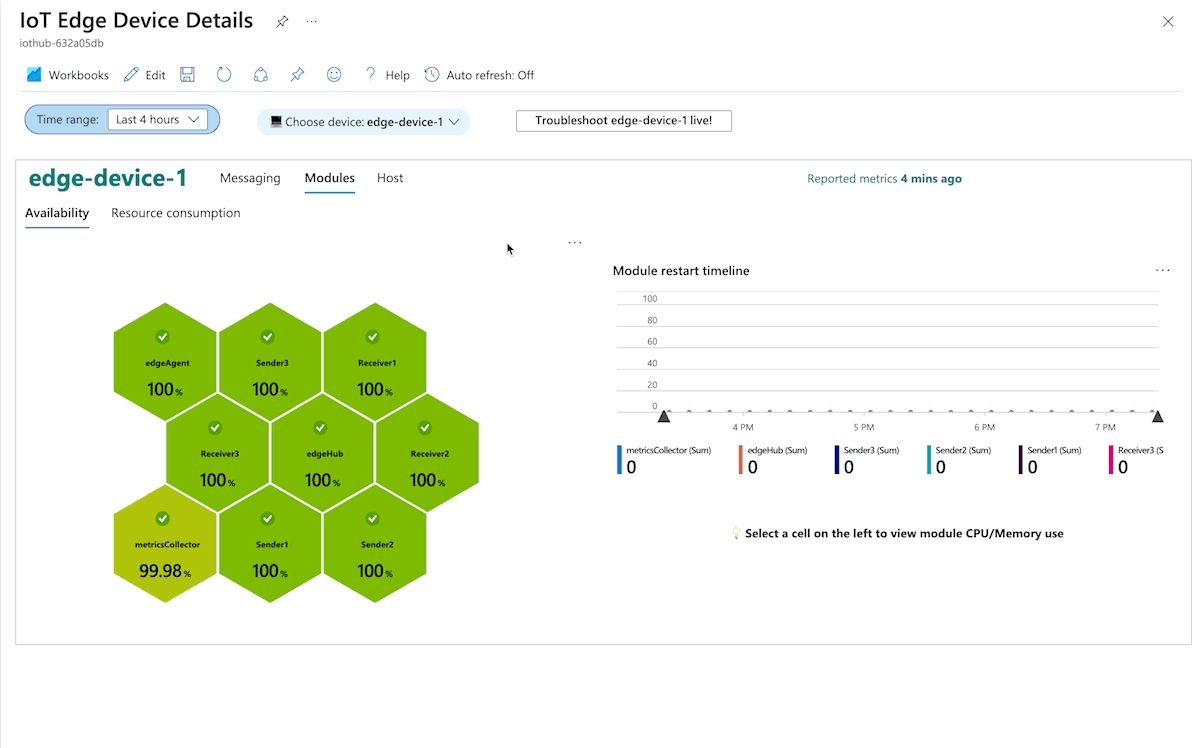

Moduły

Widok Moduły przedstawia metryki zebrane z modułu edgeAgent, który raportuje stan wszystkich uruchomionych modułów na urządzeniu. Zawiera informacje takie jak:

• Dostępność modułu
• Użycie procesora CPU i pamięci na moduł
• Użycie procesora CPU i pamięci we wszystkich modułach
• Liczba ponownych uruchomień modułów i oś czasu ponownego uruchamiania

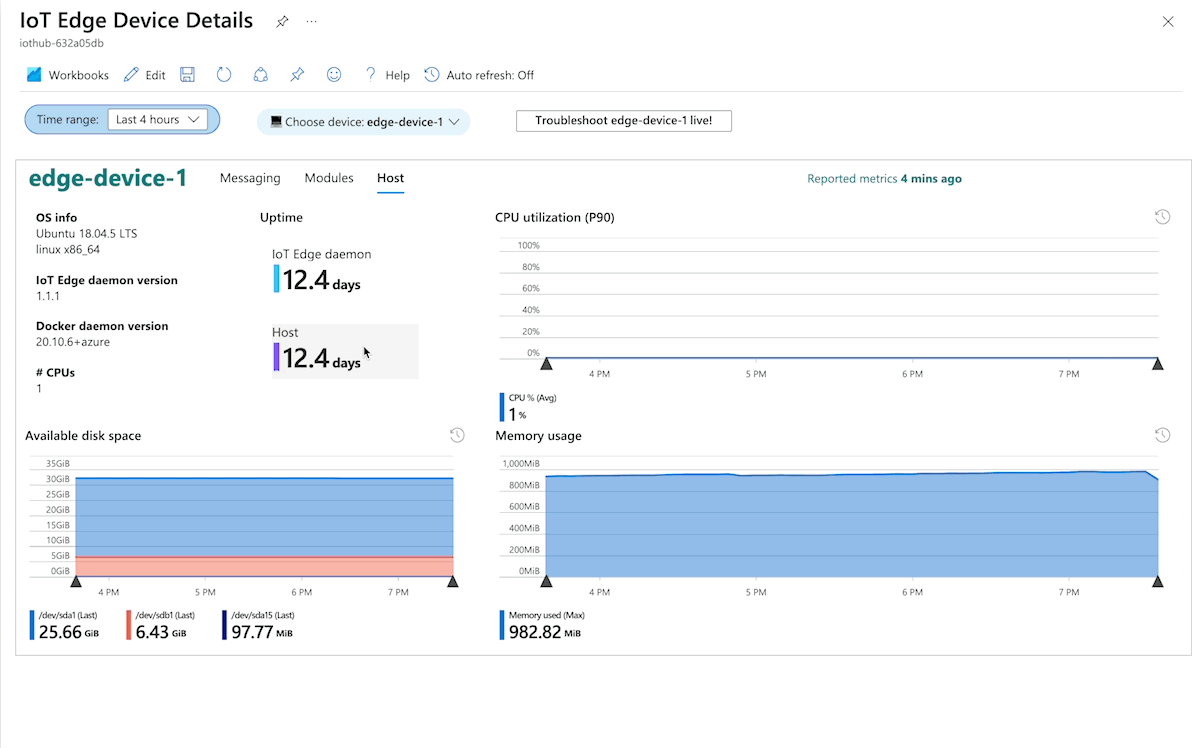

Gospodarz

Widok Host zawiera metryki z modułu edgeAgent. Zawiera informacje takie jak:

• Informacje o wersji składnika hosta
• Czas sprawności
• Użycie procesora CPU, pamięci i miejsca na dysku na poziomie hosta

Dzienniki na żywo

Ten skoroszyt integruje się bezpośrednio ze środowiskiem rozwiązywania problemów opartym na portalu. Wybierz przycisk Rozwiązywanie problemów na żywo , aby przejść do ekranu rozwiązywania problemów. W tym miejscu można łatwo wyświetlić dzienniki modułów pobierane z urządzenia na żądanie. Zakres czasu jest automatycznie ustawiany na zakres czasu skoroszytu, więc natychmiast jesteś w kontekście. Możesz również ponownie uruchomić dowolny moduł z tego środowiska.

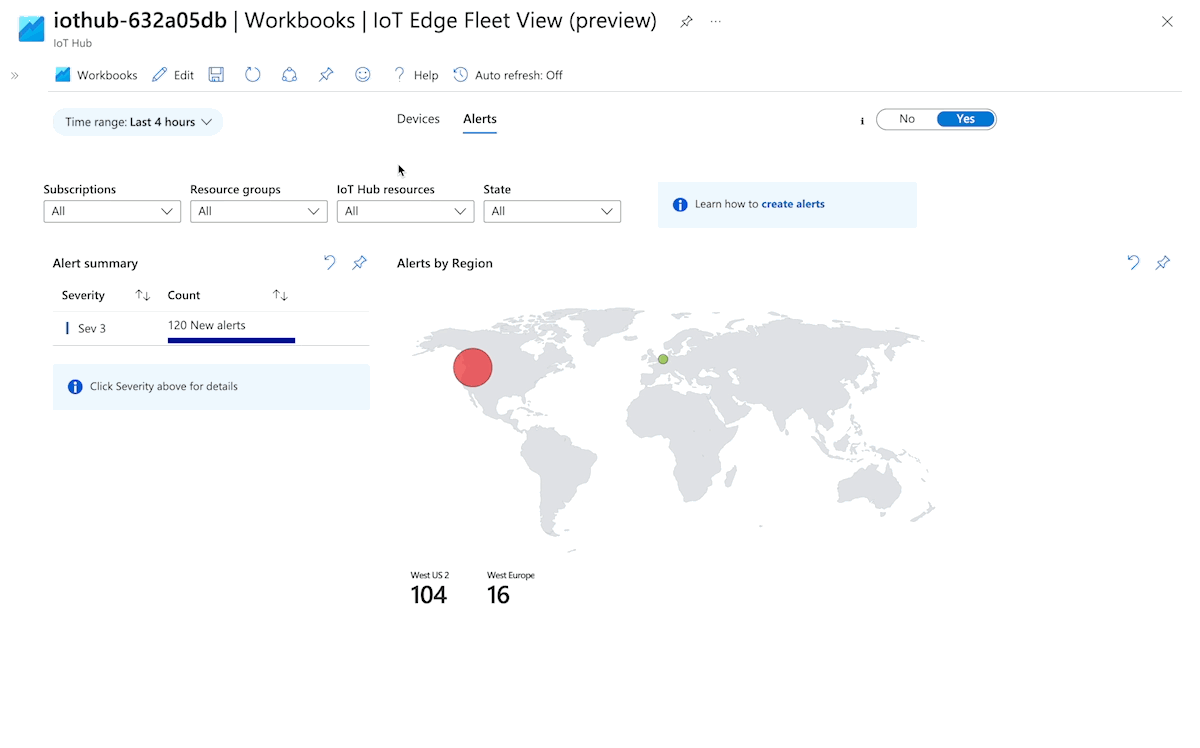

Skoroszyt alertów

Wyświetl wygenerowane alerty na podstawie wstępnie utworzonych reguł alertów w skoroszycie Alerty . Ten widok umożliwia wyświetlanie alertów z wielu aplikacji usługi IoT Hub lub usługi IoT Central.

Wybierz wiersz ważności, aby wyświetlić szczegóły alertu. Link Reguła alertu otwiera kontekst alertu, a link Urządzenie otwiera szczegółowy skoroszyt metryk. Po otwarciu z tego widoku skoroszyt szczegółów urządzenia automatycznie dostosowuje się do zakresu czasowego związanego z uruchomieniem alertu.

Dostosowywanie skoroszytów

Skoroszyty usługi Azure Monitor można dostosowywać. Szablony publiczne można edytować zgodnie z wymaganiami. Wszystkie wizualizacje są oparte na zasobach język zapytań Kusto zapytania w tabeli InsightsMetrics.

Aby dostosować skoroszyt, wprowadź tryb edycji. Wybierz przycisk Edytuj na pasku menu skoroszytu. Wyselekcjonowane skoroszyty intensywnie używają grup skoroszytów. Aby wyświetlić zapytanie wizualizacji, może być konieczne wybranie opcji Edytuj w kilku zagnieżdżonych grupach.

Zapisz zmiany jako nowy skoroszyt. Zapisany skoroszyt można udostępnić zespołowi lub wdrożyć go programowo w ramach wdrożeń zasobów organizacji.

Następne kroki

Dostosowywanie rozwiązania do monitorowania przy użyciu reguł alertów i metryk z modułów niestandardowych.
