Konfigurowanie klastra poziomu 3 w izolowanej sieci za pomocą usługi Azure IoT Layered Network Management (wersja zapoznawcza)

Możesz skonfigurować specjalne izolowane środowisko sieciowe na potrzeby wdrażania operacji usługi Azure IoT. Na przykład poziom 3 lub niższy w architekturze sieci ISA-95. W tym artykule skonfigurujesz klaster Kubernetes i włączysz go za pośrednictwem usługi Azure IoT Layered Network Management (wersja zapoznawcza) na górnym poziomie. Przed rozpoczęciem tego procesu usługa Zarządzania siecią warstwową (wersja zapoznawcza) musi być gotowa do akceptowania żądania połączenia z tego poziomu.

Wykonasz następujące zadania:

• Skonfiguruj system hosta i zainstaluj wszystkie wymagane oprogramowanie w środowisku dostępnym z Internetu.
• Zainstaluj wybraną platformę Kubernetes.
• Przenieś hosta do izolowanego środowiska sieciowego.
• Użyj dostosowanego ustawienia DNS, aby skierować ruch sieciowy do usługi Zarządzania siecią warstwową na poziomie nadrzędnym.
• Włączanie usługi Arc w klastrze.

Ważne

Usługa Azure IoT Layered Network Management (wersja zapoznawcza) zostanie wycofana. Zamiast tego skorzystaj z przykładowych wskazówek dotyczących sieci warstwowych , aby zaimplementować zarządzanie siecią warstwową w operacjach usługi Azure IoT.

Wymagania wstępne

Postępuj zgodnie ze wskazówkami dotyczącymi wymagań sprzętowych i sekcji wymagań wstępnych w temacie Przygotowywanie klastra Kubernetes z obsługą usługi Azure Arc.

Konfigurowanie klastra Kubernetes

Możesz użyć usługi AKS Edge Essentials hostowanej w systemie Windows 11 lub klastrze K3S w systemie Ubuntu dla klastra Kubernetes.

Klaster K3S

Ten krok należy wykonać w środowisku dostępnym z Internetu spoza izolowanej sieci. W przeciwnym razie należy przygotować pakiet instalacyjny offline dla następującego oprogramowania w następnej sekcji.

Przygotowywanie maszyny z systemem Ubuntu

1. Ubuntu 22.04 LTS jest zalecaną wersją dla maszyny hosta.

2. Zainstaluj program Helm 3.8.0 lub nowszy.

3. Zainstaluj narzędzie Kubectl.

4. Uruchom następujące polecenie, aby zwiększyć limity zegarka/wystąpienia użytkownika.

   echo fs.inotify.max_user_instances=8192 | sudo tee -a /etc/sysctl.conf
   echo fs.inotify.max_user_watches=524288 | sudo tee -a /etc/sysctl.conf

   sudo sysctl -p


5. Aby uzyskać lepszą wydajność, zwiększ limit deskryptora plików:

   echo fs.file-max = 100000 | sudo tee -a /etc/sysctl.conf

   sudo sysctl -p


6. Zainstaluj następujące opcjonalne oprogramowanie, jeśli planujesz wypróbować przewodniki Szybki start dotyczące operacji usługi Azure IoT lub scenariusze związane z MQTT.

   • MQTTUI lub inny klient MQTT
   • Mosquitto

7. Zainstaluj interfejs wiersza polecenia platformy Azure. Interfejs wiersza polecenia platformy Azure można zainstalować bezpośrednio na maszynie poziomu 3 lub na innej maszynie dewelopera lub serwera przesiadkowego , jeśli planujesz zdalny dostęp do klastra poziomu 3. Jeśli zdecydujesz się uzyskać zdalny dostęp do klastra Kubernetes w celu zachowania czystego hosta klastra, uruchomisz polecenia powiązane z narzędziem kubectl i az" z maszyny deweloperów , aby wykonać pozostałe kroki opisane w tym artykule.

   • Zainstaluj interfejs wiersza polecenia platformy Azure. Wykonaj kroki opisane w temacie Instalowanie interfejsu wiersza polecenia platformy Azure w systemie Linux.

   • Zainstaluj connectedk8s i inne rozszerzenia.

     az extension add --name connectedk8s
     az extension add --name k8s-extension
     az extension add --name customlocation


   • Zainstaluj rozszerzenie interfejsu wiersza polecenia platformy Azure przy użyciu polecenia az extension add --name azure-iot-ops.

Tworzenie klastra K3S

1. Zainstaluj usługę K3S przy użyciu następującego polecenia:

   curl -sfL https://get.k3s.io | sh -s - --disable=traefik --write-kubeconfig-mode 644


   Ważne

   Pamiętaj, aby użyć parametru --disable=traefik , aby wyłączyć traefik. W przeciwnym razie może wystąpić problem podczas próby przydzielenia publicznego adresu IP dla usługi Zarządzania siecią warstwową w kolejnych krokach.

   Alternatywnie możesz skonfigurować usługę K3S w trybie offline, wykonując kroki opisane w dokumentacji Instalacji usługi Air-Gap po przeniesieniu urządzenia do izolowanego środowiska sieciowego.

2. Skopiuj plik yaml konfiguracji K3s do .kube/configpliku .

   mkdir ~/.kube
   cp ~/.kube/config ~/.kube/config.back
   sudo KUBECONFIG=~/.kube/config:/etc/rancher/k3s/k3s.yaml kubectl config view --flatten > ~/.kube/merged
   mv ~/.kube/merged ~/.kube/config
   chmod  0600 ~/.kube/config
   export KUBECONFIG=~/.kube/config
   #switch to k3s context
   kubectl config use-context default


Przenoszenie urządzenia do poziomu 3 izolowanej sieci

Po przeniesieniu urządzenia do warstwy sieci izolowanej na poziomie 3 wymagane jest posiadanie niestandardowego systemu DNS.

• Jeśli wybierzesz podejście CoreDNS , wykonaj kroki podane w instrukcji, a klaster jest gotowy do nawiązania połączenia z usługą Arc.
• Jeśli używasz serwera DNS, musisz mieć gotowy serwer DNS, a następnie skonfigurować ustawienie DNS systemu Ubuntu. W poniższym przykładzie użyto interfejsu użytkownika systemu Ubuntu:
  1. Otwórz ustawienia sieci Wi-Fi.
  2. Wybierz ustawienie bieżącego połączenia.
  3. Na karcie IPv4 wyłącz ustawienie Automatyczne dla systemu DNS i wprowadź lokalny adres IP serwera DNS.
  4. Uruchom ponownie usługę CoreDNS.

     kubectl rollout restart -n kube-system deployment/coredns


Podstawy usługi AKS Edge

Istnieje kilka ograniczeń dotyczących konfigurowania usługi AKS Edge Essentials jako klastra poziomu 3.

• Podczas konfigurowania niestandardowego systemu DNS należy użyć serwera DNS. Podejście CoreDNS nie ma zastosowania do klastra AKS Edge Essentials.
• Jeśli planujesz zdalnie uzyskiwać dostęp do klastra i zarządzać nim, musisz wykonać pełne wdrożenie zamiast wdrożenia pojedynczego komputera. Ponadto pełne wdrożenie nie może być hostowane na maszynie wirtualnej platformy Azure.

Przygotowywanie systemu Windows 11

Ten krok należy wykonać w środowisku dostępnym z Internetu spoza izolowanej sieci. W przeciwnym razie należy przygotować pakiet instalacyjny offline dla następującego wymaganego oprogramowania.

Jeśli używasz maszyny wirtualnej do tworzenia maszyn z systemem Windows 11, użyj obrazu maszyny wirtualnej zawierającego wstępnie zainstalowany program Visual Studio. Posiadanie programu Visual Studio zapewnia dołączanie wymaganych certyfikatów wymaganych przez dołączanie do usługi Arc.

1. Zainstaluj system Windows 11 na urządzeniu.
2. Zainstaluj program Helm 3.8.0 lub nowszy.
3. Instalowanie narzędzia Kubectl
4. Pobierz instalatora zweryfikowanej wersji programu AKS Edge Essentials.
5. Zainstaluj podstawowe elementy usługi AKS Edge. Wykonaj kroki opisane w artykule Przygotowywanie maszyn do usługi AKS Edge Essentials. Pamiętaj, aby użyć instalatora pobranego w poprzednim kroku, a nie najnowszej wersji.
6. Certyfikaty: w przypadku poziomu 3 i niższego usługa ARC dołącza klaster, który nie jest połączony z Internetem. W związku z tym należy zainstalować kroki certyfikatów w temacie Wymagania wstępne dotyczące instalacji usługi AKS Edge Essentials w trybie offline.
7. Zainstaluj interfejs wiersza polecenia platformy Azure. Interfejs wiersza polecenia platformy Azure można zainstalować bezpośrednio na maszynie poziomu 3 lub na innej maszynie dewelopera lub serwera przesiadkowego , jeśli planujesz zdalny dostęp do klastra poziomu 3. Jeśli zdecydujesz się uzyskać zdalny dostęp do klastra Kubernetes w celu zachowania czystego hosta klastra, uruchom polecenie kubectl i az related z maszyny dewelopera, aby wykonać pozostałe kroki opisane w tym artykule. Usługa AKS Edge Essentials — wdrożenie pojedynczej maszyny nie obsługuje zdalnego uzyskiwania dostępu do platformy Kubernetes. Jeśli chcesz włączyć zdalny dostęp kubectl, zamiast tego musisz utworzyć pełne wdrożenie Kubernetes. Podczas tworzenia tego typu klastra Kubernetes potrzebne są dodatkowe konfiguracje.

   • Zainstaluj interfejs wiersza polecenia platformy Azure. Wykonaj kroki opisane w artykule Instalowanie interfejsu wiersza polecenia platformy Azure w systemie Windows.

   • Zainstaluj connectedk8s i inne rozszerzenia.

     az extension add --name connectedk8s
     az extension add --name k8s-extension
     az extension add --name customlocation


   • Zainstaluj rozszerzenie interfejsu wiersza polecenia platformy Azure przy użyciu polecenia az extension add --name azure-iot-ops.

Tworzenie klastra AKS Edge Essentials

Aby utworzyć klaster AKS Edge Essentials zgodny z operacjami usługi Azure IoT:

1. Wykonaj kroki opisane w temacie Tworzenie wdrożenia pojedynczego komputera. Utwórz pełne wdrożenie kubernetes zamiast tego, jeśli planujesz zdalny dostęp do rozwiązania Kubernetes z innej maszyny.

Przenoszenie urządzenia do poziomu 3 izolowanej sieci

W warstwie sieci izolowanej serwer DNS został skonfigurowany w kroku wymagań wstępnych przy użyciu polecenia Utwórz przykładowe środowisko sieciowe. Wykonaj krok, jeśli tego nie zrobiono.

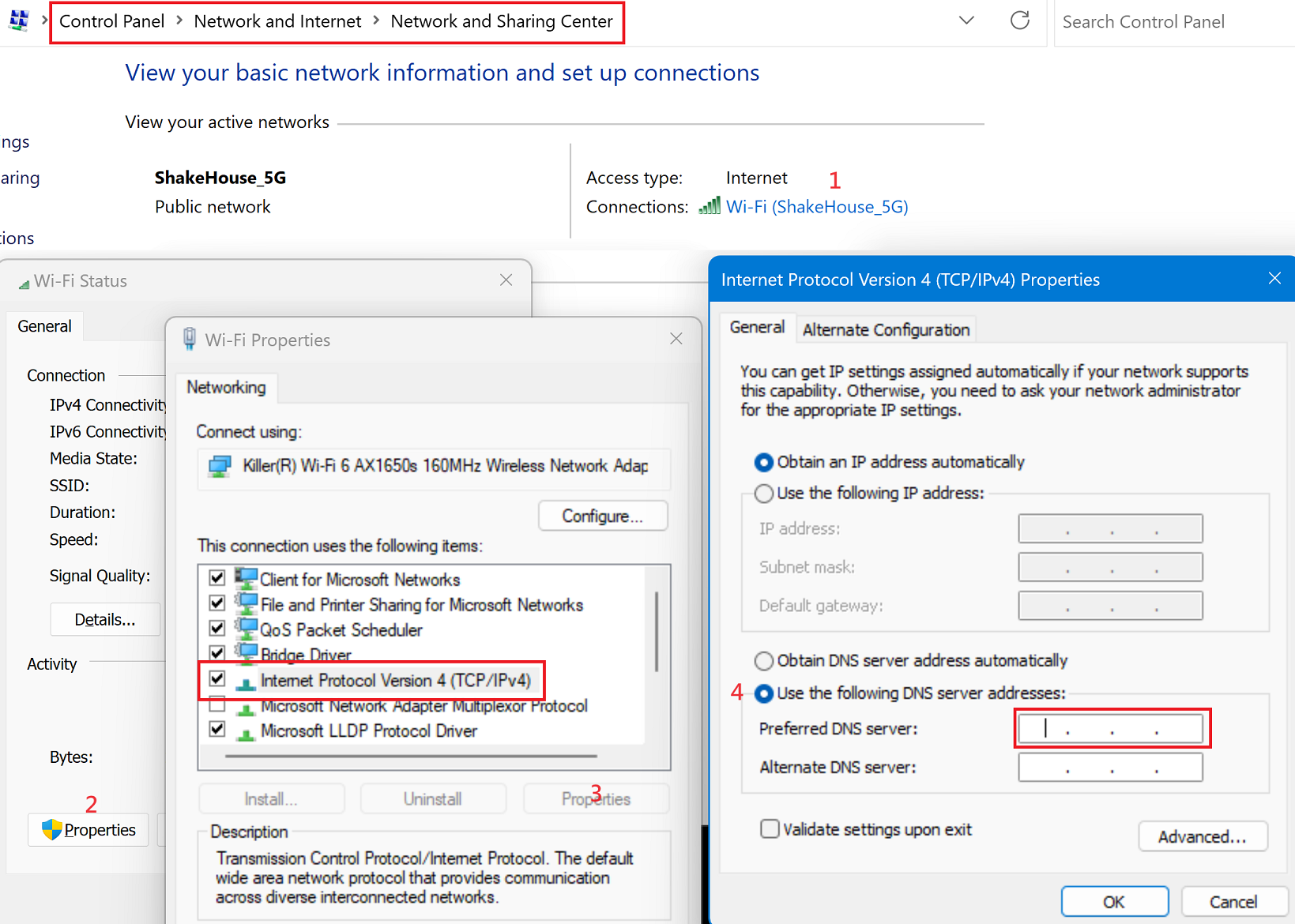

Po przeniesieniu urządzenia do poziomu 3 skonfiguruj ustawienie DNS, wykonując następujące kroki:

1. W >Internet Network and Sharing Center wybierz bieżące połączenie sieciowe.

2. W oknie dialogowym właściwości sieci wybierz pozycję Właściwości>>

3. Wybierz pozycję Użyj następujących adresów serwera DNS.

4. Wprowadź lokalny adres IP serwera DNS poziomu 3.



Aprowizuj klaster w usłudze Azure Arc

Przed zainicjowaniem obsługi administracyjnej w usłudze Azure Arc użyj następującego polecenia, aby upewnić się, że serwer DNS działa zgodnie z oczekiwaniami:

dig login.microsoftonline.com

Dane wyjściowe powinny być podobne do poniższego przykładu. W SEKCJI ODPOWIEDŹ sprawdź, czy adres IP to adres IP maszyny na poziomie nadrzędnym, który został skonfigurowany wcześniej.

; <<>> DiG 9.18.12-0ubuntu0.22.04.3-Ubuntu <<>> login.microsoftonline.com
;; global options: +cmd
;; Got answer:
;; ->>HEADER<<- opcode: QUERY, status: NOERROR, id: 28891
;; flags: qr rd ra; QUERY: 1, ANSWER: 1, AUTHORITY: 0, ADDITIONAL: 1

;; OPT PSEUDOSECTION:
; EDNS: version: 0, flags:; udp: 65494
;; QUESTION SECTION:
;login.microsoftonline.com.     IN      A

;; ANSWER SECTION:
login.microsoftonline.com. 0    IN      A       100.104.0.165

Klaster z obsługą usługi Arc

1. Zaloguj się przy użyciu interfejsu wiersza polecenia platformy Azure. Aby uniknąć problemów z uprawnieniami później, ważne jest, aby logowanie odbywało się interaktywnie przy użyciu okna przeglądarki:

   az login


2. Ustaw zmienne środowiskowe dla pozostałej części konfiguracji. Zastąp wartości <> prawidłowymi wartościami lub wybranymi nazwami. CLUSTER_NAME I RESOURCE_GROUP są tworzone na podstawie nazw, które podajesz:

   # Id of the subscription where your resource group and Arc-enabled cluster will be created
   $SUBSCRIPTION_ID = "<subscription-id>"
   # Azure region where the created resource group will be located
   # Currently supported regions: : "westus3" or "eastus2"
   $LOCATION = "WestUS3"
   # Name of a new resource group to create which will hold the Arc-enabled cluster and Azure IoT Operations resources
   $RESOURCE_GROUP = "<resource-group-name>"
   # Name of the Arc-enabled cluster to create in your resource group
   $CLUSTER_NAME = "<cluster-name>"


3. Ustaw kontekst subskrypcji platformy Azure dla wszystkich poleceń:

   az account set -s $SUBSCRIPTION_ID


4. Zarejestruj wymaganych dostawców zasobów w ramach subskrypcji:

   Uwaga

   Ten krok musi być uruchamiany tylko raz na subskrypcję. Aby zarejestrować dostawców zasobów, musisz mieć uprawnienia do wykonania /register/action operacji, która jest uwzględniona w rolach Współautor subskrypcji i Właściciel. Aby uzyskać więcej informacji, zobacz Dostawcy zasobów i typy platformy Azure.

   az provider register -n "Microsoft.ExtendedLocation"
   az provider register -n "Microsoft.Kubernetes"
   az provider register -n "Microsoft.KubernetesConfiguration"
   az provider register -n "Microsoft.IoTOperations"
   az provider register -n "Microsoft.DeviceRegistry"
   az provider register -n "Microsoft.SecretSyncController"


5. Użyj polecenia az group create, aby utworzyć grupę zasobów w ramach subskrypcji platformy Azure w celu przechowywania wszystkich zasobów:

   az group create --location $LOCATION --resource-group $RESOURCE_GROUP --subscription $SUBSCRIPTION_ID


6. Użyj polecenia az connectedk8s connect z obsługą usługi Arc klastra Kubernetes i zarządzaj nim w grupie zasobów utworzonej w poprzednim kroku:

   az connectedk8s connect -n $CLUSTER_NAME -l $LOCATION -g $RESOURCE_GROUP --subscription $SUBSCRIPTION_ID


   Napiwek

   connectedk8s Jeśli polecenia kończą się niepowodzeniem, spróbuj użyć poleceń cmdlet w temacie Łączenie klastra AKS Edge Essentials z usługą Arc.

Konfigurowanie sieci klastra

Ważne

Te kroki dotyczą tylko podstawowych elementów usługi AKS Edge.

Po wdrożeniu operacji usługi Azure IoT w klastrze włącz połączenia przychodzące z brokerem MQTT i skonfiguruj przekazywanie portów:

1. Włącz regułę zapory dla portu 18883:

   New-NetFirewallRule -DisplayName "MQTT broker" -Direction Inbound -Protocol TCP -LocalPort 18883 -Action Allow


2. Uruchom następujące polecenie i zanotuj adres IP usługi o nazwie aio-broker:

   kubectl get svc aio-broker -n azure-iot-operations -o jsonpath='{.status.loadBalancer.ingress[0].ip}'


3. Włącz przekazywanie portów dla portu 18883. Zastąp <aio-broker IP address> ciąg adresem IP zanotowanymi w poprzednim kroku:

   netsh interface portproxy add v4tov4 listenport=18883 listenaddress=0.0.0.0 connectport=18883 connectaddress=<aio-broker IP address>
