Diagnozowanie reguł zabezpieczeń sieci

Artykuł
03/20/2024

Sieciowe grupy zabezpieczeń umożliwiają filtrowanie i kontrolowanie przychodzącego i wychodzącego ruchu sieciowego do i z zasobów platformy Azure. Możesz również użyć usługi Azure Virtual Network Manager, aby zastosować reguły zabezpieczeń administratora do zasobów platformy Azure w celu kontrolowania ruchu sieciowego.

Z tego artykułu dowiesz się, jak używać diagnostyki sieciowej grupy zabezpieczeń usługi Azure Network Watcher do sprawdzania i rozwiązywania problemów z regułami zabezpieczeń zastosowanymi do ruchu platformy Azure. Diagnostyka sieciowej grupy zabezpieczeń sprawdza, czy ruch jest dozwolony lub blokowany przez zastosowane reguły zabezpieczeń.

W przykładzie w tym artykule pokazano, jak nieprawidłowo skonfigurowana sieciowa grupa zabezpieczeń może uniemożliwić nawiązywanie połączenia z maszyną wirtualną przy użyciu usługi Azure Bastion.

Wymagania wstępne

Konto platformy Azure z aktywną subskrypcją. utwórz bezpłatne konto.
Zaloguj się w witrynie Azure Portal przy użyciu danych konta Azure.

Konto platformy Azure z aktywną subskrypcją. utwórz bezpłatne konto.
Azure Cloud Shell lub Azure PowerShell.

Kroki opisane w tym artykule uruchamiają interaktywne polecenia cmdlet programu Azure PowerShell w usłudze Azure Cloud Shell. Aby uruchomić polecenia w usłudze Cloud Shell, wybierz pozycję Otwórz usługę Cloud Shell w prawym górnym rogu bloku kodu. Wybierz pozycję Kopiuj , aby skopiować kod, a następnie wklej go w usłudze Cloud Shell, aby go uruchomić. Możesz również uruchomić usługę Cloud Shell z poziomu witryny Azure Portal.

Możesz również zainstalować program Azure PowerShell lokalnie, aby uruchomić polecenia cmdlet. Ten artykuł wymaga modułu Az programu PowerShell. Aby uzyskać więcej informacji, zobacz How to install Azure PowerShell (Jak zainstalować program Azure PowerShell). Aby dowiedzieć się, jaka wersja została zainstalowana, uruchom polecenie Get-InstalledModule -Name Az. Jeśli uruchomisz program PowerShell lokalnie, zaloguj się do platformy Azure przy użyciu polecenia cmdlet Połączenie-AzAccount.

Tworzenie sieci wirtualnej i hosta usługi Bastion

W tej sekcji utworzysz sieć wirtualną z dwiema podsieciami i hostem usługi Azure Bastion. Pierwsza podsieć jest używana dla maszyny wirtualnej, a druga podsieć jest używana dla hosta usługi Bastion. Utworzysz również sieciową grupę zabezpieczeń i zastosujesz ją do pierwszej podsieci.

W polu wyszukiwania w górnej części portalu wprowadź sieci wirtualne. Wybierz pozycję Sieci wirtualne w wynikach wyszukiwania.

Wybierz + Utwórz. W obszarze Tworzenie sieci wirtualnej wprowadź lub wybierz następujące wartości na karcie Podstawy :

Ustawienie	Wartość
Szczegóły projektu
Subskrypcja	Wybierz subskrypcję platformy Azure.
Grupa zasobów	Wybierz pozycjęUtwórz nowy. Wprowadź wartość myResourceGroup w polu Nazwa. Wybierz przycisk OK.
Szczegóły wystąpienia
Nazwa sieci wirtualnej	Wprowadź nazwę myVNet.
Region (Region)	Wybierz pozycję (STANY USA) Wschodnie stany USA.

Wybierz kartę Zabezpieczenia lub wybierz przycisk Dalej w dolnej części strony.
W obszarze Azure Bastion wybierz pozycję Włącz usługę Azure Bastion i zaakceptuj wartości domyślne:

Ustawienie Wartość

Nazwa hosta usługi Azure Bastion myVNet-Bastion.

Publiczny adres IP usługi Azure Bastion (Nowy) myVNet-bastion-publicIpAddress.
Wybierz kartę Adresy IP lub wybierz przycisk Dalej w dolnej części strony.

Ustawienie	Wartość
Nazwa hosta usługi Azure Bastion	myVNet-Bastion.
Publiczny adres IP usługi Azure Bastion	(Nowy) myVNet-bastion-publicIpAddress.

Zaakceptuj domyślną przestrzeń adresową IP 10.0.0.0/16 i edytuj domyślną podsieć, wybierając ikonę ołówka. Na stronie Edytowanie podsieci wprowadź następujące wartości:

Ustawienie	Wartość
Szczegóły podsieci
Nazwisko	Wprowadź ciąg mySubnet.
Bezpieczeństwo
Sieciowa grupa zabezpieczeń	Wybierz pozycjęUtwórz nowy. Wprowadź ciąg mySubnet-nsg w polu Nazwa. Wybierz przycisk OK.

Wybierz pozycję Przejrzyj i utwórz.
Przejrzyj ustawienia, a następnie wybierz pozycję Utwórz.

Utwórz grupę zasobów przy użyciu polecenia New-AzResourceGroup. Grupa zasobów platformy Azure to logiczny kontener przeznaczony do wdrażania zasobów platformy Azure i zarządzania nimi.
```
# Create a resource group.
New-AzResourceGroup -Name 'myResourceGroup' -Location 'eastus'
```

Utwórz domyślną sieciową grupę zabezpieczeń przy użyciu polecenia New-AzNetworkSecurityGroup.

# Create a network security group.
$networkSecurityGroup = New-AzNetworkSecurityGroup -Name 'mySubnet-nsg' -ResourceGroupName 'myResourceGroup' -Location 'eastus'

Utwórz konfigurację podsieci maszyny wirtualnej i podsieci hosta bastionu przy użyciu polecenia New-AzVirtualNetworkSubnetConfig.

# Create subnets configuration.
$firstSubnet = New-AzVirtualNetworkSubnetConfig -Name 'mySubnet' -AddressPrefix '10.0.0.0/24' -NetworkSecurityGroup $networkSecurityGroup
$secondSubnet  = New-AzVirtualNetworkSubnetConfig -Name 'AzureBastionSubnet'  -AddressPrefix '10.0.1.0/26'

Utwórz sieć wirtualną przy użyciu polecenia New-AzVirtualNetwork.

# Create a virtual network.
$vnet = New-AzVirtualNetwork -Name 'myVNet' -ResourceGroupName 'myResourceGroup' -Location 'eastus' -AddressPrefix '10.0.0.0/16' -Subnet $firstSubnet, $secondSubnet

Utwórz zasób publicznego adresu IP wymagany dla hosta usługi Bastion przy użyciu polecenia New-AzPublicIpAddress.

# Create a public IP address for Azure Bastion.
New-AzPublicIpAddress -ResourceGroupName 'myResourceGroup' -Name 'myBastionIp' -Location 'eastus' -AllocationMethod 'Static' -Sku 'Standard'

Utwórz hosta usługi Bastion przy użyciu polecenia New-AzBastion.

# Create an Azure Bastion host.
New-AzBastion -ResourceGroupName 'myResourceGroup' -Name 'myVNet-Bastion' --PublicIpAddressRgName 'myResourceGroup' -PublicIpAddressName 'myBastionIp' -VirtualNetwork $vnet

Utwórz grupę zasobów za pomocą polecenia az group create. Grupa zasobów platformy Azure to logiczny kontener przeznaczony do wdrażania zasobów platformy Azure i zarządzania nimi.
```
# Create a resource group.
az group create --name 'myResourceGroup' --location 'eastus'
```

Utwórz domyślną sieciową grupę zabezpieczeń przy użyciu polecenia az network nsg create.

# Create a network security group.
az network nsg create --name 'mySubnet-nsg' --resource-group 'myResourceGroup' --location 'eastus'

Utwórz sieć wirtualną przy użyciu polecenia az network vnet create.

az network vnet create --resource-group 'myResourceGroup' --name 'myVNet' --subnet-name 'mySubnet' --subnet-prefixes 10.0.0.0/24 --network-security-group 'mySubnet-nsg'

Utwórz podsieć dla usługi Azure Bastion przy użyciu polecenia az network vnet subnet create.

# Create AzureBastionSubnet.
az network vnet subnet create --name 'AzureBastionSubnet' --resource-group 'myResourceGroup' --vnet-name 'myVNet' --address-prefixes '10.0.1.0/26'

Utwórz publiczny adres IP hosta usługi Bastion przy użyciu polecenia az network public-ip create.

# Create a public IP address resource.
az network public-ip create --resource-group 'myResourceGroup' --name 'myBastionIp' --sku Standard

Utwórz hosta usługi Bastion przy użyciu polecenia az network bastion create.

az network bastion create --name 'myVNet-Bastion' --public-ip-address 'myBastionIp' --resource-group 'myResourceGroup' --vnet-name 'myVNet'

Ważne

Ceny godzinowe zaczynają się od momentu wdrożenia hosta usługi Bastion, niezależnie od użycia danych wychodzących. Aby uzyskać więcej informacji, zobacz Cennik. Zalecamy usunięcie tego zasobu po zakończeniu korzystania z niego.

Tworzenie maszyny wirtualnej

W tej sekcji utworzysz maszynę wirtualną i sieciową grupę zabezpieczeń zastosowaną do interfejsu sieciowego.

W polu wyszukiwania w górnej części portalu wprowadź ciąg maszyny wirtualne. Wybierz pozycję Maszyny wirtualne w wynikach wyszukiwania.
Wybierz pozycję + Utwórz , a następnie wybierz pozycję Maszyna wirtualna platformy Azure.

W obszarze Tworzenie maszyny wirtualnej wprowadź lub wybierz następujące wartości na karcie Podstawy :

Ustawienie	Wartość
Szczegóły projektu
Subskrypcja	Wybierz subskrypcję platformy Azure.
Grupa zasobów	Wybierz pozycję myResourceGroup.
Szczegóły wystąpienia
Virtual machine name	Wprowadź wartość myVM.
Region (Region)	Wybierz pozycję (STANY USA) Wschodnie stany USA.
Opcje dostępności	Wybierz pozycję Brak wymaganej nadmiarowości infrastruktury.
Typ zabezpieczeń	Wybierz opcję Standardowa.
Obraz	Wybierz pozycję Windows Server 2022 Datacenter: Azure Edition — x64 Gen2.
Rozmiar	Wybierz rozmiar lub pozostaw ustawienie domyślne.
konto Administracja istrator
Username	Wprowadź nazwę użytkownika.
Hasło	Wprowadź hasło.
Potwierdź hasło	Ponownie wprowadź hasło.

Wybierz kartę Sieć lub wybierz pozycję Dalej: Dyski, a następnie pozycję Dalej: Sieć.

Na karcie Sieć wybierz następujące wartości:

Ustawienie	Wartość
Interfejs sieciowy
Sieć wirtualna	Wybierz pozycję myVNet.
Podsieć	Wybierz pozycję domyślną.
Publiczny adres IP	Wybierz pozycję Brak.
Sieciowa grupa zabezpieczeń karty sieciowej	Wybierz pozycję Podstawowa.
Publiczne porty ruchu przychodzącego	Wybierz pozycję Brak.

Wybierz pozycję Przejrzyj i utwórz.
Przejrzyj ustawienia, a następnie wybierz pozycję Utwórz.

Utwórz domyślną sieciową grupę zabezpieczeń przy użyciu polecenia New-AzNetworkSecurityGroup.

# Create a default network security group.
New-AzNetworkSecurityGroup -Name 'myVM-nsg' -ResourceGroupName 'myResourceGroup' -Location  eastus

Utwórz maszynę wirtualną przy użyciu polecenia New-AzVM. Po wyświetleniu monitu wprowadź nazwę użytkownika i hasło.

# Create a virtual machine using the latest Windows Server 2022 image.
New-AzVm -ResourceGroupName 'myResourceGroup' -Name 'myVM' -Location 'eastus' -VirtualNetworkName 'myVNet' -SubnetName 'mySubnet' -SecurityGroupName 'myVM-nsg' -ImageName 'MicrosoftWindowsServer:WindowsServer:2022-Datacenter-azure-edition:latest'

Utwórz domyślną sieciową grupę zabezpieczeń przy użyciu polecenia az network nsg create.

# Create a default network security group.
az network nsg create --name 'myVM-nsg' --resource-group 'myResourceGroup' --location 'eastus'

Utwórz maszynę wirtualną przy użyciu polecenia az vm create. Po wyświetleniu monitu wprowadź nazwę użytkownika i hasło.

# Create a virtual machine using the latest Windows Server 2022 image.
az vm create --resource-group 'myResourceGroup' --name 'myVM' --location 'eastus' --vnet-name 'myVNet' --subnet 'mySubnet' --public-ip-address '' --nsg 'myVM-nsg' --image 'Win2022AzureEditionCore'

Dodawanie reguły zabezpieczeń do sieciowej grupy zabezpieczeń

W tej sekcji dodasz regułę zabezpieczeń do sieciowej grupy zabezpieczeń skojarzonej z interfejsem sieciowym maszyny wirtualnej myVM. Reguła odmawia dowolnego ruchu przychodzącego z sieci wirtualnej.

W polu wyszukiwania w górnej części portalu wprowadź sieciowe grupy zabezpieczeń. Wybierz pozycję Sieciowe grupy zabezpieczeń w wynikach wyszukiwania.
Z listy sieciowych grup zabezpieczeń wybierz grupę myVM-nsg.
W obszarze Ustawienia, wybierz pozycję Reguły zabezpieczeń dla ruchu przychodzącego.

Wybierz + Dodaj. Na karcie Sieć wprowadź lub wybierz następujące wartości:

Ustawienie	Wartość
Lokalizacja źródłowa	wybierz pozycję Tag usługi.
Tag usługi źródłowej	Wybierz pozycję VirtualNetwork.
Zakresy portów źródłowych	Wprowadź*.
Element docelowy	Wybierz dowolną.
Usługa	Wybierz Niestandardowy.
Zakresy portów docelowych	Wprowadź*.
Protokół	Wybierz dowolną.
Akcja	Wybierz pozycję Odmów.
Priorytet	Wprowadź wartość 1000.
Nazwisko	Wprowadź wartość DenyVnetInBound.

Wybierz Dodaj.

Użyj polecenia Add-AzNetworkSecurityRuleConfig , aby utworzyć regułę zabezpieczeń, która blokuje ruch z sieci wirtualnej. Następnie użyj polecenia Set-AzNetworkSecurityGroup , aby zaktualizować sieciową grupę zabezpieczeń przy użyciu nowej reguły zabezpieczeń.

# Place the network security group configuration into a variable.
$networkSecurityGroup = Get-AzNetworkSecurityGroup -Name 'myVM-nsg' -ResourceGroupName 'myResourceGroup'
# Create a security rule that denies inbound traffic from the virtual network service tag.
Add-AzNetworkSecurityRuleConfig -Name 'DenyVnetInBound' -NetworkSecurityGroup $networkSecurityGroup `
-Access 'Deny' -Protocol '*' -Direction 'Inbound' -Priority '1000' `
-SourceAddressPrefix 'virtualNetwork' -SourcePortRange '*' -DestinationAddressPrefix '*' -DestinationPortRange '*'
# Updates the network security group.
Set-AzNetworkSecurityGroup -NetworkSecurityGroup $networkSecurityGroup

Użyj polecenia az network nsg rule create , aby dodać do sieciowej grupy zabezpieczeń regułę zabezpieczeń, która blokuje ruch z sieci wirtualnej.

# Add to the network security group a security rule that denies inbound traffic from the virtual network service tag.
az network nsg rule create --name 'DenyVnetInBound' --resource-group 'myResourceGroup' --nsg-name 'myVM-nsg' --priority '1000' \
--access 'Deny' --protocol '*' --direction 'Inbound' --source-address-prefixes 'virtualNetwork' --source-port-ranges '*' \
--destination-address-prefixes '*' --destination-port-ranges '*'

Uwaga

Tag usługi VirtualNetwork reprezentuje przestrzeń adresową sieci wirtualnej, wszystkie połączone lokalne przestrzenie adresowe, równorzędne sieci wirtualne, sieci wirtualne połączone z bramą sieci wirtualnej, wirtualny adres IP hosta i prefiksy adresów używane na trasach zdefiniowanych przez użytkownika. Aby uzyskać więcej informacji, zobacz Tagi usługi.

Sprawdzanie reguł zabezpieczeń stosowanych do ruchu maszyny wirtualnej

Użyj diagnostyki sieciowej grupy zabezpieczeń, aby sprawdzić reguły zabezpieczeń zastosowane do ruchu pochodzącego z podsieci bastionu do maszyny wirtualnej.

W polu wyszukiwania w górnej części portalu wyszukaj i wybierz pozycję Network Watcher.
W obszarze Narzędzia diagnostyczne sieci wybierz pozycję Diagnostyka sieciowej grupy zabezpieczeń.

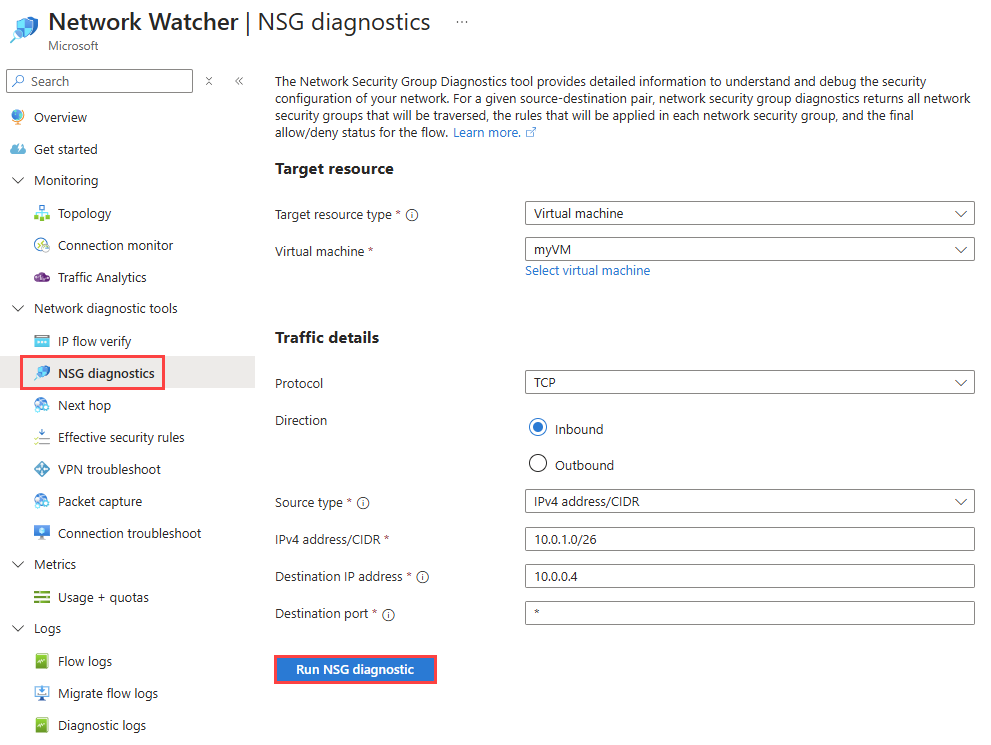

Na stronie diagnostyki sieciowej grupy zabezpieczeń wprowadź lub wybierz następujące wartości:

Ustawienie	Wartość
Zasób docelowy
Typ zasobu docelowego	Wybierz pozycję Maszyna wirtualna.
Maszyna wirtualna	Wybierz maszynę wirtualną myVM .
Szczegóły ruchu
Protokół	Wybierz pozycję TCP. Inne dostępne opcje to: Dowolne, UDP i ICMP.
Kierunek	Wybierz opcję Przychodzące. Inną dostępną opcją jest: Wychodzący.
Source type	Wybierz pozycję Adres IPv4/CIDR. Inną dostępną opcją jest: Tag usługi.
Adres IPv4/CIDR	Wprowadź wartość 10.0.1.0/26, czyli zakres adresów IP podsieci bastionu. Dopuszczalne wartości to: pojedynczy adres IP, wiele adresów IP, pojedynczy prefiks IP, wiele prefiksów ip.
Docelowy adres IP	Pozostaw wartość domyślną 10.0.0.4, czyli adres IP maszyny wirtualnej myVM.
Port docelowy	Wprowadź * w celu uwzględnienia wszystkich portów.

Wybierz pozycję Uruchom diagnostykę sieciowej grupy zabezpieczeń, aby uruchomić test. Po zakończeniu sprawdzania wszystkich reguł zabezpieczeń diagnostyka sieciowej grupy zabezpieczeń wyświetla wynik.

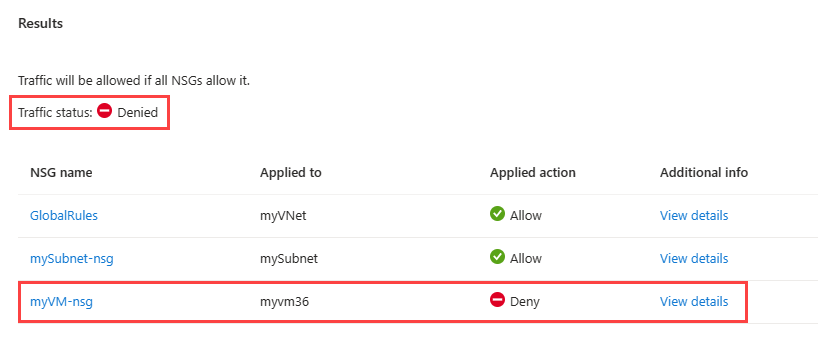

Wynik pokazuje, że istnieją trzy reguły zabezpieczeń oceniane dla połączenia przychodzącego z podsieci bastionu:
- Reguły globalne: ta reguła administratora zabezpieczeń jest stosowana na poziomie sieci wirtualnej przy użyciu zarządzania siecią wirtualną platformy Azure. Reguła zezwala na ruch przychodzący TCP z podsieci bastionu do maszyny wirtualnej.
- mySubnet-nsg: ta sieciowa grupa zabezpieczeń jest stosowana na poziomie podsieci (podsieci maszyny wirtualnej). Reguła zezwala na ruch przychodzący TCP z podsieci bastionu do maszyny wirtualnej.
- myVM-nsg: ta sieciowa grupa zabezpieczeń jest stosowana na poziomie interfejsu sieciowego. Reguła odmawia przychodzącego ruchu TCP z podsieci bastionu do maszyny wirtualnej.

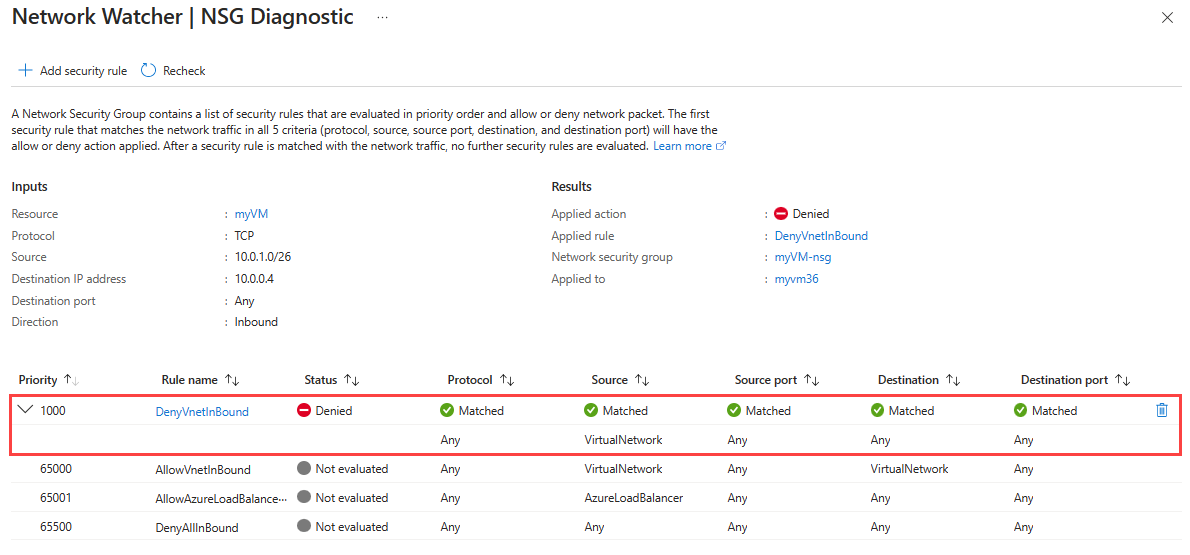

Wybierz pozycję Wyświetl szczegóły sieciowej grupy zabezpieczeń myVM, aby wyświetlić szczegółowe informacje o regułach zabezpieczeń, które ma ta sieciowa grupa zabezpieczeń i która reguła blokuje ruch.

W sieciowej grupie zabezpieczeń myVM-nsg reguła zabezpieczeń DenyVnetInBound odmawia dowolnego ruchu pochodzącego z przestrzeni adresowej tagu usługi VirtualNetwork do maszyny wirtualnej. Host usługi Bastion używa adresów IP z zakresu adresów: 10.0.1.0/26, który znajduje się w tagu usługi VirtualNetwork , aby nawiązać połączenie z maszyną wirtualną. W związku z tym połączenie z hosta usługi Bastion jest odrzucane przez regułę zabezpieczeń DenyVnetInBound .

Użyj polecenia Invoke-AzNetworkWatcherNetworkConfigurationDiagnostic , aby uruchomić sesję diagnostyki sieciowej grupy zabezpieczeń.

# Create a profile for the diagnostic session.
$profile = New-AzNetworkWatcherNetworkConfigurationDiagnosticProfile -Direction Inbound -Protocol Tcp -Source 10.0.1.0/26 -Destination 10.0.0.4 -DestinationPort *
# Place the virtual machine configuration into a variable.
$vm = Get-AzVM -Name 'myVM' -ResourceGroupName 'myResourceGroup'
# Start the the NSG diagnostics session.
Invoke-AzNetworkWatcherNetworkConfigurationDiagnostic -Location 'eastus' -TargetResourceId $vm.Id -Profile $profile | Format-List

Zwracane są dane wyjściowe podobne do następujących przykładowych danych wyjściowych:

Results     : {Microsoft.Azure.Commands.Network.Models.PSNetworkConfigurationDiagnosticResult}
ResultsText : [
                {
                  "Profile": {
                    "Direction": "Inbound",
                    "Protocol": "Tcp",
                    "Source": "10.0.1.0/26",
                    "Destination": "10.0.0.4",
                    "DestinationPort": "*"
                  },
                  "NetworkSecurityGroupResult": {
                    "SecurityRuleAccessResult": "Deny",
                    "EvaluatedNetworkSecurityGroups": [
                      {
                        "NetworkSecurityGroupId": "/subscriptions/00000000-0000-0000-0000-000000000000/resourceGroups/NetworkAdmin/providers/Microsoft.Network/networkManagers/GlobalRules",
                        "MatchedRule": {
                          "RuleName": "VirtualNetwork",
                          "Action": "Allow"
                        },
                        "RulesEvaluationResult": [
                          {
                            "Name": "VirtualNetwork",
                            "ProtocolMatched": true,
                            "SourceMatched": true,
                            "SourcePortMatched": true,
                            "DestinationMatched": true,
                            "DestinationPortMatched": true
                          }
                        ]
                      },
                      {
                        "NetworkSecurityGroupId": "/subscriptions/abcdef01-2345-6789-0abc-def012345678/resourceGroups/myResourceGroup/providers/Microsoft.Network/networkSecurityGroups/mySubnet-nsg",
                        "MatchedRule": {
                          "RuleName": "DefaultRule_AllowVnetInBound",
                          "Action": "Allow"
                        },
                        "RulesEvaluationResult": [
                          {
                            "Name": "DefaultRule_AllowVnetInBound",
                            "ProtocolMatched": true,
                            "SourceMatched": true,
                            "SourcePortMatched": true,
                            "DestinationMatched": true,
                            "DestinationPortMatched": true
                          }
                        ]
                      },
                      {
                        "NetworkSecurityGroupId": "/subscriptions/abcdef01-2345-6789-0abc-def012345678/resourceGroups/myResourceGroup/providers/Microsoft.Network/networkSecurityGroups/myVM-nsg",
                        "MatchedRule": {
                          "RuleName": "UserRule_DenyVnetInBound",
                          "Action": "Deny"
                        },
                        "RulesEvaluationResult": [
                          {
                            "Name": "UserRule_DenyVnetInBound",
                            "ProtocolMatched": true,
                            "SourceMatched": true,
                            "SourcePortMatched": true,
                            "DestinationMatched": true,
                            "DestinationPortMatched": true
                          }
                        ]
                      }
                    ]
                  }
                }
              ]

Wynik pokazuje, że istnieją trzy reguły zabezpieczeń oceniane dla połączenia przychodzącego z podsieci bastionu:

Reguły globalne: ta reguła administratora zabezpieczeń jest stosowana na poziomie sieci wirtualnej przy użyciu zarządzania siecią wirtualną platformy Azure. Reguła zezwala na ruch przychodzący TCP z podsieci bastionu do maszyny wirtualnej.
mySubnet-nsg: ta sieciowa grupa zabezpieczeń jest stosowana na poziomie podsieci (podsieci maszyny wirtualnej). Reguła zezwala na ruch przychodzący TCP z podsieci bastionu do maszyny wirtualnej.
myVM-nsg: ta sieciowa grupa zabezpieczeń jest stosowana na poziomie interfejsu sieciowego. Reguła odmawia przychodzącego ruchu TCP z podsieci bastionu do maszyny wirtualnej.

W sieciowej grupie zabezpieczeń myVM-nsg reguła zabezpieczeń DenyVnetInBound odmawia dowolnego ruchu pochodzącego z przestrzeni adresowej tagu usługi VirtualNetwork do maszyny wirtualnej. Host usługi Bastion używa adresów IP z adresu 10.0.1.0/26, które są dołączone do tagu usługi VirtualNetwork , aby nawiązać połączenie z maszyną wirtualną. W związku z tym połączenie z hosta usługi Bastion jest odrzucane przez regułę zabezpieczeń DenyVnetInBound .

Użyj polecenia az network watcher run-configuration-diagnostic , aby uruchomić sesję diagnostyki sieciowej grupy zabezpieczeń.

# Start the the NSG diagnostics session.
az network watcher run-configuration-diagnostic --resource 'myVM' --resource-group 'myResourceGroup' --resource-type 'virtualMachines' --direction 'Inbound' --protocol 'TCP' --source '10.0.1.0/26' --destination '10.0.0.4' --port '*'

Zwracane są dane wyjściowe podobne do następujących przykładowych danych wyjściowych:

{
  "results": [
    {
      "networkSecurityGroupResult": {
        "evaluatedNetworkSecurityGroups": [
          {
            "appliedTo": "/subscriptions/abcdef01-2345-6789-0abc-def012345678/resourceGroups/myResourceGroup/providers/Microsoft.Network/virtualNetworks/myVNet",
            "matchedRule": {
              "action": "Allow",
              "ruleName": "VirtualNetwork"
            },
            "networkSecurityGroupId": "/subscriptions/00000000-0000-0000-0000-000000000000/resourceGroups/NetworkAdmin/providers/Microsoft.Network/networkManagers/GlobalRules",
            "rulesEvaluationResult": [
              {
                "destinationMatched": true,
                "destinationPortMatched": true,
                "name": "VirtualNetwork",
                "protocolMatched": true,
                "sourceMatched": true,
                "sourcePortMatched": true
              }
            ]
          },
          {
            "appliedTo": "/subscriptions/abcdef01-2345-6789-0abc-def012345678/resourceGroups/myResourceGroup/providers/Microsoft.Network/virtualNetworks/myVNet/subnets/mySubnet",
            "matchedRule": {
              "action": "Allow",
              "ruleName": "DefaultRule_AllowVnetInBound"
            },
            "networkSecurityGroupId": "/subscriptions/abcdef01-2345-6789-0abc-def012345678/resourceGroups/myResourceGroup/providers/Microsoft.Network/networkSecurityGroups/mySubnet-nsg",
            "rulesEvaluationResult": [
              {
                "destinationMatched": true,
                "destinationPortMatched": true,
                "name": "DefaultRule_AllowVnetInBound",
                "protocolMatched": true,
                "sourceMatched": true,
                "sourcePortMatched": true
              }
            ]
          },
          {
            "appliedTo": "/subscriptions/abcdef01-2345-6789-0abc-def012345678/resourceGroups/myResourceGroup/providers/Microsoft.Network/networkInterfaces/myvm36",
            "matchedRule": {
              "action": "Deny",
              "ruleName": "UserRule_DenyVnetInBound"
            },
            "networkSecurityGroupId": "/subscriptions/abcdef01-2345-6789-0abc-def012345678/resourceGroups/myResourceGroup/providers/Microsoft.Network/networkSecurityGroups/myVM-nsg",
            "rulesEvaluationResult": [
              {
                "destinationMatched": true,
                "destinationPortMatched": true,
                "name": "UserRule_DenyVnetInBound",
                "protocolMatched": true,
                "sourceMatched": true,
                "sourcePortMatched": true
              }
            ]
          }
        ],
        "securityRuleAccessResult": "Deny"
      },
      "profile": {
        "destination": "10.0.0.4",
        "destinationPort": "*",
        "direction": "Inbound",
        "protocol": "TCP",
        "source": "10.0.1.0/26"
      }
    }
  ]
}

Wynik pokazuje, że istnieją trzy reguły zabezpieczeń oceniane dla połączenia przychodzącego z podsieci bastionu:

Reguły globalne: ta reguła administratora zabezpieczeń jest stosowana na poziomie sieci wirtualnej przy użyciu zarządzania siecią wirtualną platformy Azure. Reguła zezwala na ruch przychodzący TCP z podsieci bastionu do maszyny wirtualnej.
mySubnet-nsg: ta sieciowa grupa zabezpieczeń jest stosowana na poziomie podsieci (podsieci maszyny wirtualnej). Reguła zezwala na ruch przychodzący TCP z podsieci bastionu do maszyny wirtualnej.
myVM-nsg: ta sieciowa grupa zabezpieczeń jest stosowana na poziomie interfejsu sieciowego. Reguła odmawia przychodzącego ruchu TCP z podsieci bastionu do maszyny wirtualnej.

Dodawanie reguły zabezpieczeń w celu zezwolenia na ruch z podsieci usługi Bastion

Aby nawiązać połączenie z maszyną wirtualną myVM przy użyciu usługi Azure Bastion, ruch z podsieci bastionu musi być dozwolony przez sieciowa grupa zabezpieczeń. Aby zezwolić na ruch z wersji 10.0.1.0/26, dodaj regułę zabezpieczeń o wyższym priorytcie (numer niższego priorytetu) niż reguła DenyVnetInBound lub edytuj regułę DenyVnetInBound , aby zezwolić na ruch z podsieci bastionu.

Regułę zabezpieczeń można dodać do sieciowej grupy zabezpieczeń ze strony Network Watcher, która wyświetlała szczegółowe informacje o regule zabezpieczeń odmawiającej ruchu do maszyny wirtualnej.

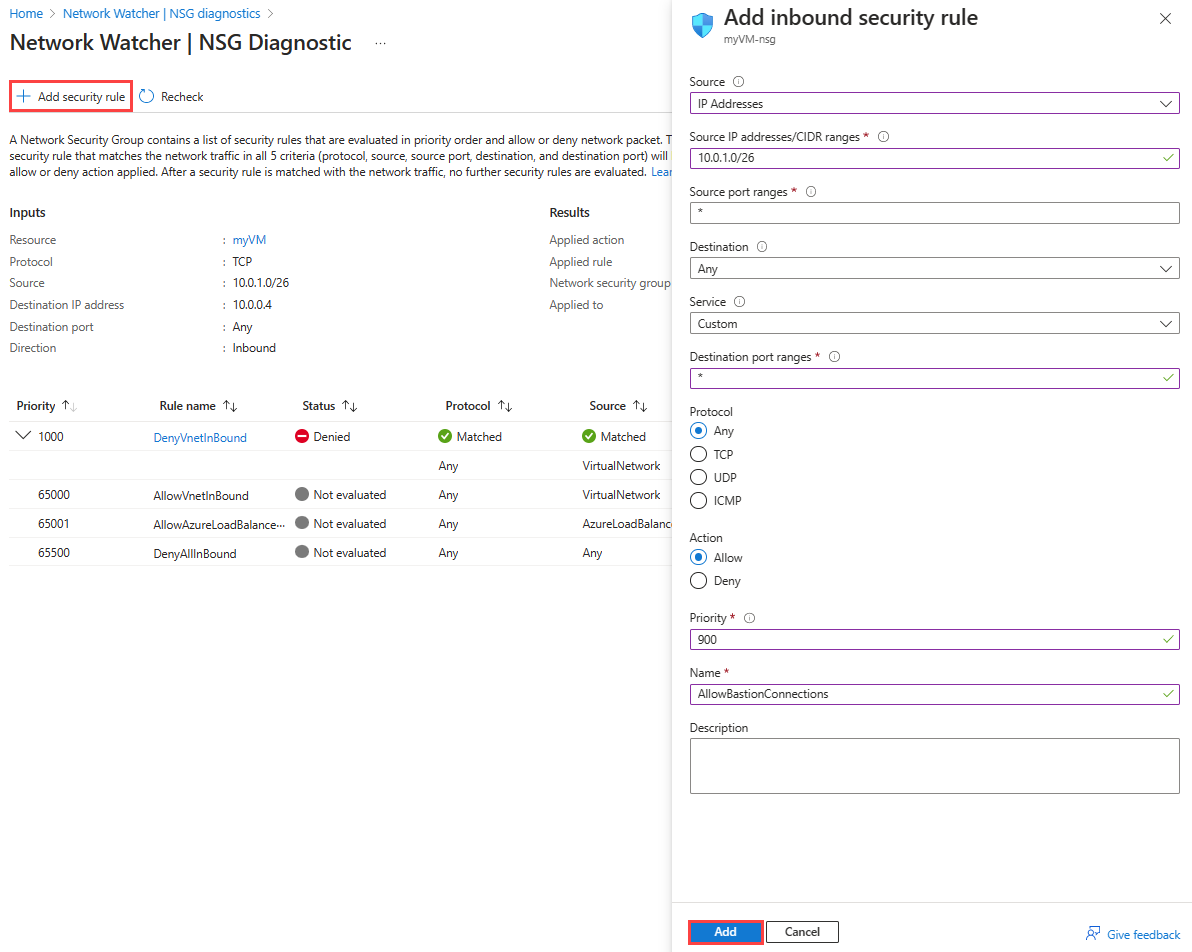

Aby dodać regułę zabezpieczeń z poziomu usługi Network Watcher, wybierz pozycję + Dodaj regułę zabezpieczeń, a następnie wprowadź lub wybierz następujące wartości:

Ustawienie	Wartość
Lokalizacja źródłowa	Wybierz pozycję Adresy IP.
Zakresy źródłowych adresów IP/CIDR	Wprowadź wartość 10.0.1.0/26, czyli zakres adresów IP podsieci bastionu.
Zakresy portów źródłowych	Wprowadź*.
Element docelowy	Wybierz dowolną.
Usługa	Wybierz Niestandardowy.
Zakresy portów docelowych	Wprowadź*.
Protokół	Wybierz dowolną.
Akcja	Zaznacz Zezwól.
Priorytet	Wprowadź wartość 900, która ma wyższy priorytet niż 1000 używanych dla reguły DenyVnetInBound .
Nazwisko	Wprowadź wartość AllowBastion Połączenie ions.

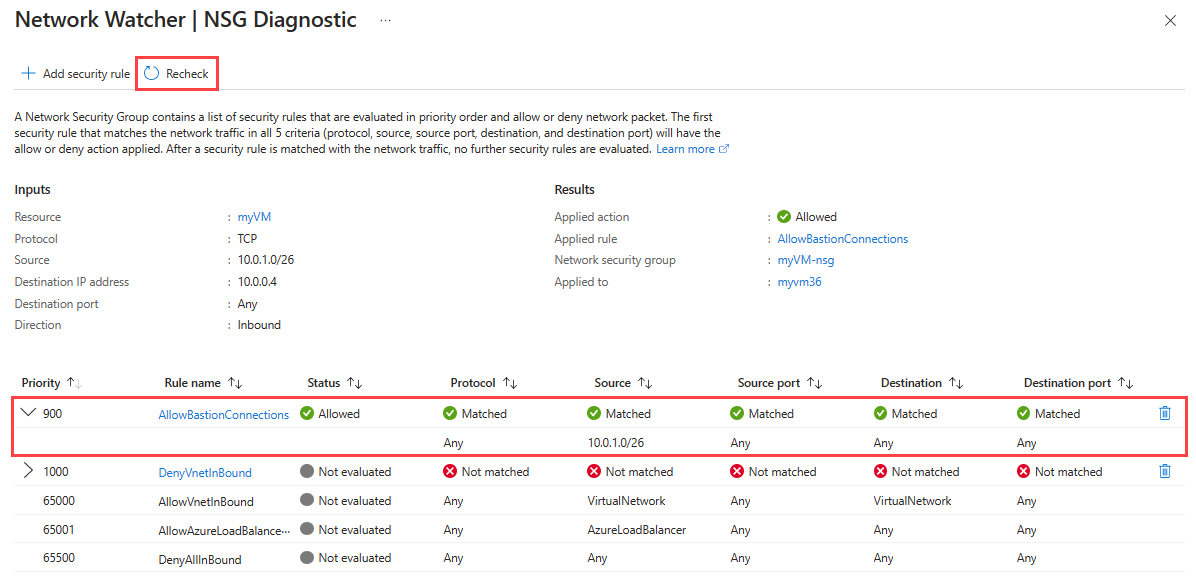

Wybierz pozycję Sprawdź ponownie, aby ponownie uruchomić sesję diagnostyczną. Sesja diagnostyczna powinna teraz pokazać, że ruch z podsieci bastionu jest dozwolony.

Reguła zabezpieczeń AllowBastion Połączenie ions zezwala na ruch z dowolnego adresu IP w wersji 10.0.1.0/26 do maszyny wirtualnej. Ponieważ host usługi Bastion używa adresów IP z adresu 10.0.1.0/26, jego połączenie z maszyną wirtualną jest dozwolone przez regułę zabezpieczeń AllowBastion Połączenie ions.

Użyj polecenia Add-AzNetworkSecurityRuleConfig , aby utworzyć regułę zabezpieczeń zezwalającą na ruch z podsieci bastionu. Następnie użyj polecenia Set-AzNetworkSecurityGroup , aby zaktualizować sieciową grupę zabezpieczeń przy użyciu nowej reguły zabezpieczeń.

# Place the network security group configuration into a variable.
$networkSecurityGroup = Get-AzNetworkSecurityGroup -Name 'myVM-nsg' -ResourceGroupName 'myResourceGroup'
# Create a security rule.
Add-AzNetworkSecurityRuleConfig -Name 'AllowBastionConnections' -NetworkSecurityGroup $networkSecurityGroup -Priority '900' -Access 'Allow' `
-Protocol '*' -Direction 'Inbound' -SourceAddressPrefix '10.0.1.0/26' -SourcePortRange '*' -DestinationAddressPrefix '*' -DestinationPortRange '*'
# Updates the network security group.
Set-AzNetworkSecurityGroup -NetworkSecurityGroup $networkSecurityGroup

Użyj polecenia Invoke-AzNetworkWatcherNetworkConfigurationDiagnostic , aby ponownie sprawdzić przy użyciu nowej sesji diagnostyki sieciowej grupy zabezpieczeń.

# Create a profile for the diagnostic session.
$profile = New-AzNetworkWatcherNetworkConfigurationDiagnosticProfile -Direction 'Inbound' -Protocol 'Tcp' -Source '10.0.1.0/26' -Destination '10.0.0.4' -DestinationPort '*'
# Place the virtual machine configuration into a variable.
$vm = Get-AzVM -Name 'myVM' -ResourceGroupName 'myResourceGroup'
# Start the diagnostic session.
Invoke-AzNetworkWatcherNetworkConfigurationDiagnostic -Location 'eastus' -TargetResourceId $vm.Id -Profile $profile | Format-List

Zwracane są dane wyjściowe podobne do następujących przykładowych danych wyjściowych:

Results     : {Microsoft.Azure.Commands.Network.Models.PSNetworkConfigurationDiagnosticResult}
ResultsText : [
                {
                  "Profile": {
                    "Direction": "Inbound",
                    "Protocol": "Tcp",
                    "Source": "10.0.1.0/26",
                    "Destination": "10.0.0.4",
                    "DestinationPort": "*"
                  },
                  "NetworkSecurityGroupResult": {
                    "SecurityRuleAccessResult": "Allow",
                    "EvaluatedNetworkSecurityGroups": [
                      {
                        "NetworkSecurityGroupId": "/subscriptions/00000000-0000-0000-0000-000000000000/resourceGroups/NetworkAdmin/providers/Microsoft.Network/networkManagers/GlobalRules",
                        "MatchedRule": {
                          "RuleName": "VirtualNetwork",
                          "Action": "Allow"
                        },
                        "RulesEvaluationResult": [
                          {
                            "Name": "VirtualNetwork",
                            "ProtocolMatched": true,
                            "SourceMatched": true,
                            "SourcePortMatched": true,
                            "DestinationMatched": true,
                            "DestinationPortMatched": true
                          }
                        ]
                      },
                      {
                        "NetworkSecurityGroupId": "/subscriptions/abcdef01-2345-6789-0abc-def012345678/resourceGroups/myResourceGroup/providers/Microsoft.Network/networkSecurityGroups/mySubnet-nsg",
                        "MatchedRule": {
                          "RuleName": "DefaultRule_AllowVnetInBound",
                          "Action": "Allow"
                        },
                        "RulesEvaluationResult": [
                          {
                            "Name": "DefaultRule_AllowVnetInBound",
                            "ProtocolMatched": true,
                            "SourceMatched": true,
                            "SourcePortMatched": true,
                            "DestinationMatched": true,
                            "DestinationPortMatched": true
                          }
                        ]
                      },
                      {
                        "NetworkSecurityGroupId": "/subscriptions/abcdef01-2345-6789-0abc-def012345678/resourceGroups/myResourceGroup/providers/Microsoft.Network/networkSecurityGroups/myVM-nsg",
                        "MatchedRule": {
                          "RuleName": "UserRule_AllowBastionConnections",
                          "Action": "Allow"
                        },
                        "RulesEvaluationResult": [
                          {
                            "Name": "UserRule_AllowBastionConnections",
                            "ProtocolMatched": true,
                            "SourceMatched": true,
                            "SourcePortMatched": true,
                            "DestinationMatched": true,
                            "DestinationPortMatched": true
                          }
                        ]
                      }
                    ]
                  }
                }
              ]

Reguła zabezpieczeń AllowBastion Połączenie ions zezwala na ruch z dowolnego adresu IP w wersji 10.0.1.0/26 do maszyny wirtualnej. Ponieważ host usługi Bastion używa adresów IP z adresu 10.0.1.0/26, jego połączenie z maszyną wirtualną jest dozwolone przez regułę zabezpieczeń AllowBastion Połączenie ions.

Użyj polecenia az network nsg rule create , aby dodać do sieciowej grupy zabezpieczeń regułę zabezpieczeń zezwalającą na ruch z podsieci bastionu.

# Add a security rule to the network security group.
az network nsg rule create --name 'AllowBastionConnections' --resource-group 'myResourceGroup' --nsg-name 'myVM-nsg' --priority '900' \
--access 'Allow' --protocol '*' --direction 'Inbound' --source-address-prefixes '10.0.1.0/26' --source-port-ranges '*' \
--destination-address-prefixes '*' --destination-port-ranges '*'

Użyj polecenia az network watcher run-configuration-diagnostic , aby ponownie sprawdzić przy użyciu nowej sesji diagnostyki sieciowej grupy zabezpieczeń.

# Start the the NSG diagnostics session.
az network watcher run-configuration-diagnostic --resource 'myVM' --resource-group 'myResourceGroup' --resource-type 'virtualMachines' --direction 'Inbound' --protocol 'TCP' --source '10.0.1.0/26' --destination '10.0.0.4' --port '*'

Zwracane są dane wyjściowe podobne do następujących przykładowych danych wyjściowych:

{
  "results": [
    {
      "networkSecurityGroupResult": {
        "evaluatedNetworkSecurityGroups": [
          {
            "appliedTo": "/subscriptions/abcdef01-2345-6789-0abc-def012345678/resourceGroups/myResourceGroup/providers/Microsoft.Network/virtualNetworks/myVNet",
            "matchedRule": {
              "action": "Allow",
              "ruleName": "VirtualNetwork"
            },
            "networkSecurityGroupId": "/subscriptions/00000000-0000-0000-0000-000000000000/resourceGroups/NetworkAdmin/providers/Microsoft.Network/networkManagers/GlobalRules",
            "rulesEvaluationResult": [
              {
                "destinationMatched": true,
                "destinationPortMatched": true,
                "name": "VirtualNetwork",
                "protocolMatched": true,
                "sourceMatched": true,
                "sourcePortMatched": true
              }
            ]
          },
          {
            "appliedTo": "/subscriptions/abcdef01-2345-6789-0abc-def012345678/resourceGroups/myResourceGroup/providers/Microsoft.Network/virtualNetworks/myVNet/subnets/mySubnet",
            "matchedRule": {
              "action": "Allow",
              "ruleName": "DefaultRule_AllowVnetInBound"
            },
            "networkSecurityGroupId": "/subscriptions/abcdef01-2345-6789-0abc-def012345678/resourceGroups/myResourceGroup/providers/Microsoft.Network/networkSecurityGroups/mySubnet-nsg",
            "rulesEvaluationResult": [
              {
                "destinationMatched": true,
                "destinationPortMatched": true,
                "name": "DefaultRule_AllowVnetInBound",
                "protocolMatched": true,
                "sourceMatched": true,
                "sourcePortMatched": true
              }
            ]
          },
          {
            "appliedTo": "/subscriptions/abcdef01-2345-6789-0abc-def012345678/resourceGroups/myResourceGroup/providers/Microsoft.Network/networkInterfaces/myvm36",
            "matchedRule": {
              "action": "Allow",
              "ruleName": "UserRule_AllowBastionConnections"
            },
            "networkSecurityGroupId": "/subscriptions/abcdef01-2345-6789-0abc-def012345678/resourceGroups/myResourceGroup/providers/Microsoft.Network/networkSecurityGroups/myVM-nsg",
            "rulesEvaluationResult": [
              {
                "destinationMatched": true,
                "destinationPortMatched": true,
                "name": "UserRule_AllowBastionConnections",
                "protocolMatched": true,
                "sourceMatched": true,
                "sourcePortMatched": true
              }
            ]
          }
        ],
        "securityRuleAccessResult": "Allow"
      },
      "profile": {
        "destination": "10.0.0.4",
        "destinationPort": "*",
        "direction": "Inbound",
        "protocol": "TCP",
        "source": "10.0.1.0/26"
      }
    }
  ]
}

Czyszczenie zasobów

Gdy grupa zasobów i wszystkie znajdujące się w niej zasoby nie będą już potrzebne, usuń je:

W polu wyszukiwania w górnej części portalu prowadź ciąg myResourceGroup. Wybierz pozycję myResourceGroup z wyników wyszukiwania.
Wybierz pozycję Usuń grupę zasobów.
W obszarze Usuń grupę zasobów wprowadź wartość myResourceGroup, a następnie wybierz pozycję Usuń.
Wybierz pozycję Usuń , aby potwierdzić usunięcie grupy zasobów i wszystkich jej zasobów.

Użyj polecenia Remove-AzResourceGroup , aby usunąć grupę zasobów i wszystkie zawarte w niej zasoby.

# Delete the resource group and all the resources it contains.
Remove-AzResourceGroup -Name 'myResourceGroup' -Force

Użyj polecenia az group delete , aby usunąć grupę zasobów i wszystkie zawarte w niej zasoby

# Delete the resource group and all the resources it contains.
az group delete --name 'myResourceGroup' --yes --no-wait

Następne kroki

Aby dowiedzieć się więcej o innych narzędziach usługi Network Watcher, zobacz Co to jest usługa Azure Network Watcher?
Aby dowiedzieć się, jak rozwiązywać problemy z routingiem maszyn wirtualnych, zobacz Diagnozowanie problemu z routingiem sieciowym maszyny wirtualnej.

Diagnozowanie reguł zabezpieczeń sieci

Wymagania wstępne

Tworzenie sieci wirtualnej i hosta usługi Bastion

Tworzenie maszyny wirtualnej

Dodawanie reguły zabezpieczeń do sieciowej grupy zabezpieczeń

Sprawdzanie reguł zabezpieczeń stosowanych do ruchu maszyny wirtualnej

Dodawanie reguły zabezpieczeń w celu zezwolenia na ruch z podsieci usługi Bastion

Czyszczenie zasobów

Następne kroki

Dodatkowe zasoby
