Wyświetlanie topologii

2025-05-03

Topologia udostępnia interaktywny interfejs do wyświetlania zasobów i ich relacji na platformie Azure w wielu subskrypcjach, regionach i grupach zasobów. Ułatwia ona zarządzanie infrastrukturą sieci w chmurze i monitorowanie jej za pomocą interaktywnego interfejsu graficznego, który zapewnia szczegółowe informacje z monitora połączeń usługi Azure Network Watcher i analizy ruchu. Topologia ułatwia diagnozowanie i rozwiązywanie problemów z siecią, zapewniając kontekstowy dostęp do narzędzi diagnostycznych usługi Network Watcher, takich jak rozwiązywanie problemów z połączeniem, przechwytywanie pakietów i następny przeskok.

Z tego artykułu dowiesz się, jak używać topologii do wizualizowania sieci wirtualnych i połączonych zasobów.

Uwaga

Usługa Azure Resource Graph służy do rysowania topologii zasobów. W przypadku zmian konfiguracji może upłynąć do 30 godzin, aż zmiany zostaną odzwierciedlone w usłudze Azure Resource Graph, a następnie w topologii.

Wymagania wstępne

Konto platformy Azure z aktywną subskrypcją. Utwórz konto bezpłatnie.
Niezbędne uprawnienia kontroli dostępu opartej na rolach (RBAC) do korzystania z funkcji usługi Azure Network Watcher.

Obsługiwane typy zasobów

Topologia obsługuje następujące typy zasobów:

Bramy aplikacji
Hosty usługi Azure Bastion
Plany usługi Azure DDoS Protection
Strefy usługi Azure DNS
Zapory usługi Azure Firewall
Profile usługi Azure Front Door
Bramy translatora adresów sieciowych platformy Azure
Połączenia
Prywatne usługi rozpoznawania nazw DNS
Obwody ExpressRoute
Moduły równoważenia obciążenia
Bramy sieci lokalnej
Interfejsy sieciowe
Sieciowe grupy zabezpieczeń
Prywatne strefy DNS
Prywatne punkty końcowe
Usługi Private Link
Publiczne adresy IP
Punkty końcowe usługi
Profile usługi Traffic Manager
Koncentratory wirtualne
Zestawy skalowania maszyn wirtualnych
Maszyny wirtualne
Bramy sieci wirtualnej (VPN i ExpressRoute)
Sieci wirtualne
Wirtualne sieci WAN
Zasady zapory aplikacji internetowej

Wprowadzenie do topologii

W tej sekcji dowiesz się, jak wyświetlić topologię i szczegółowe informacje dotyczące regionu.

Zaloguj się w witrynie Azure Portal.
W polu wyszukiwania w górnej części portalu wprowadź monitor sieciowy. Wybierz pozycję Network Watcher z wyników wyszukiwania.
W obszarze Monitorowanie wybierz pozycję Topologia.
Uwaga

Możesz również przejść do topologii z:
- Monitor: Wgląd > w Topologię > Sieci.
- Sieci wirtualne: Diagram monitorowania>.
Wybierz pozycję Zakres , aby zdefiniować zakres topologii.
W okienku Wybierz zakres wybierz listę subskrypcji, grup zasobów i lokalizacji zasobów, dla których chcesz wyświetlić topologię, a następnie wybierz pozycję Zapisz.
Wybierz pozycję Typ zasobu, aby wybrać typy zasobów, które chcesz uwzględnić w topologii, a następnie wybierz pozycję Zastosuj. Zobacz obsługiwane typy zasobów.
Użyj kółka myszy, aby powiększyć lub zmniejszyć lub wybrać znak plus lub minus. Możesz również użyć myszy, aby przeciągnąć topologię, aby ją poruszać lub użyć strzałek na ekranie.
Wybierz pozycję Pobierz topologię , jeśli chcesz pobrać widok topologii na komputer. Pobierany jest plik z rozszerzeniem .svg.
Wybierz region, aby wyświetlić jego informacje i spostrzeżenia. Karta Szczegółowe informacje zawiera migawkę łączności i szczegółowych informacji o ruchu dla wybranego regionu.
Uwaga
- Szczegółowe informacje o łączności są dostępne po włączeniu monitora połączeń. Aby uzyskać więcej informacji, zobacz Monitor połączeń.
- Szczegółowe informacje o ruchu są dostępne po włączeniu dzienników usługi Flow i analizy ruchu. Aby uzyskać więcej informacji, zobacz dzienniki przepływu sieciowej grupy zabezpieczeń, dzienniki przepływu sieci wirtualnej i analizę ruchu.
Wybierz kartę Ruch, aby wyświetlić szczegółowe informacje o ruchu w wybranym regionie. Szczegółowe informacje przedstawione na tej karcie są pobierane z dzienników przepływów usługi Network Watcher i analizy ruchu. Jeżeli analiza ruchu nie jest włączona, zobaczysz opcję Skonfiguruj analizę ruchu bez szczegółowych informacji.
Wybierz kartę Łączność , aby wyświetlić szczegółowe informacje o łączności dotyczące wybranego regionu. Szczegółowe informacje przedstawione na tej karcie są pobierane z monitora połączeń usługi Network Watcher. Zobaczysz komunikat Konfigurowanie Monitor połączenia bez szczegółowych informacji, jeśli monitor połączeń nie jest włączony.

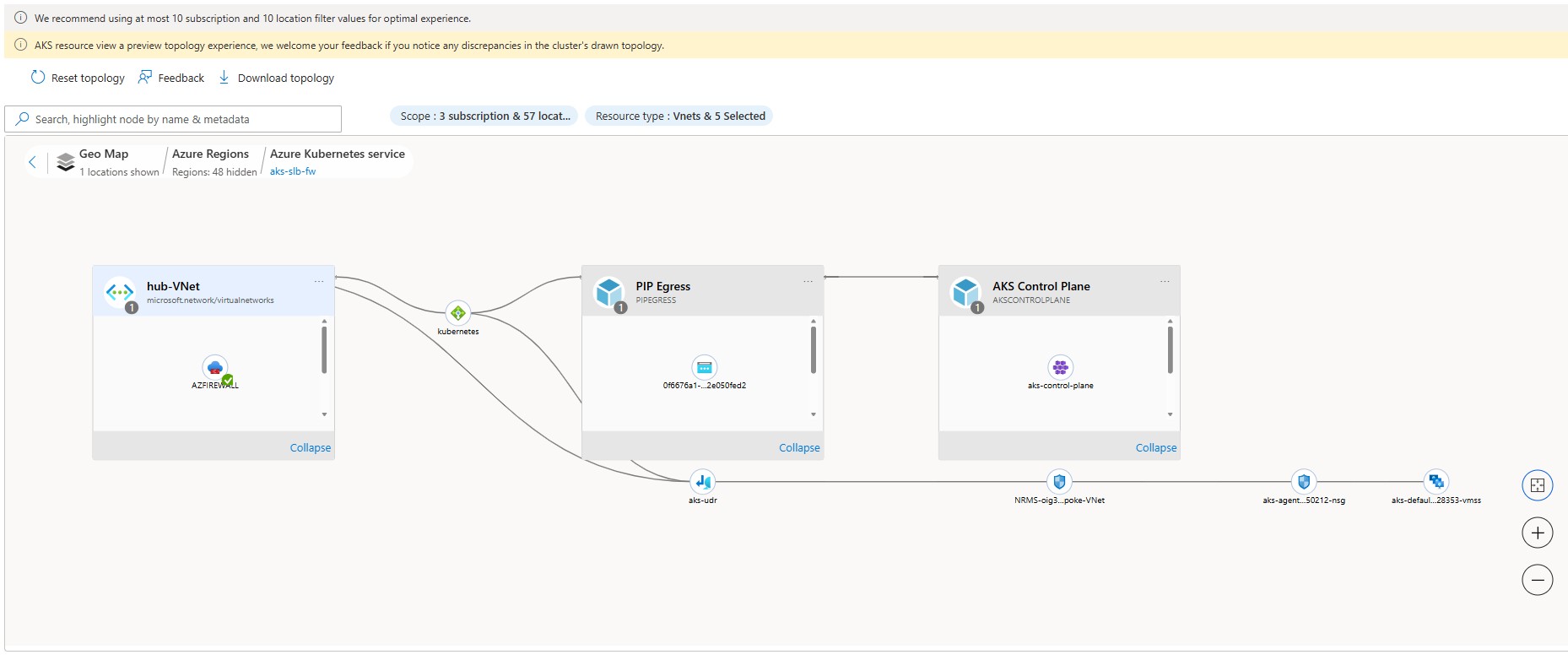

Zasoby do analizy szczegółowej

W tej sekcji dowiesz się, jak nawigować po widoku topologii z regionów do pojedynczego zasobu platformy Azure, takiego jak maszyna wirtualna. Po przejściu do szczegółów maszyny wirtualnej możesz zobaczyć jej szczegółowe informacje dotyczące ruchu i łączności. W widoku maszyny wirtualnej masz dostęp do narzędzi diagnostycznych usługi Network Watcher, takich jak rozwiązywanie problemów z połączeniem, przechwytywanie pakietów i następny przeskok, aby ułatwić rozwiązywanie problemów z maszyną wirtualną.

Wybierz pozycję Zakres , aby wybrać subskrypcje i regiony zasobów, do których chcesz przejść. W poniższym przykładzie pokazano jedną subskrypcję i wybrany region.
Wybierz znak plus regionu, który ma zasób, który chcesz wyświetlić, aby przejść do widoku regionu.

W widoku regionów zobaczysz sieci wirtualne i inne zasoby platformy Azure w regionie. Widzisz jakiekolwiek połączenia sieci wirtualnej w regionie, co pozwala zrozumieć przepływ ruchu do i z zasobów w regionie. Możesz przejść do widoku sieci wirtualnej, aby wyświetlić jej podsieci.
Wybierz znak plus sieci wirtualnej z zasobem, który chcesz wyświetlić, aby przejść do widoku sieci wirtualnej. Jeśli region ma wiele sieci wirtualnych, może zostać wyświetlony komunikat Sieci wirtualne. Wybierz znak plus sieci wirtualnych w celu przejścia do sieci wirtualnych w twoim regionie, a następnie wybierz znak plus sieci wirtualnej, która zawiera zasób, który chcesz zobaczyć.

W widoku sieci wirtualnej myVNet zobaczysz wszystkie pięć podsieci, które ma sieć myVNet .
Wybierz znak plus podsieci, aby wyświetlić wszystkie zasoby, które istnieją w niej i ich relacje.

W widoku podsieci mySubnet zobaczysz zasoby platformy Azure, które istnieją w niej i ich relacje. Na przykład zobaczysz maszynę wirtualną myVM i jego interfejs sieciowy myvm36 oraz adres IP configuration ipconfig1.
Wybierz maszynę wirtualną, której analizy chcesz zobaczyć.

Na karcie spostrzeżeń, widzisz kluczowe spostrzeżenia. Przewiń w dół, aby zobaczyć łączność i szczegółowe informacje o ruchu oraz metryki zasobów.
Uwaga
- Szczegółowe informacje o łączności są dostępne po włączeniu monitora połączeń. Aby uzyskać więcej informacji, zobacz Monitorowanie połączeń.
- Szczegółowe informacje o ruchu są dostępne po włączeniu dzienników przepływu i analizy ruchu. Aby uzyskać więcej informacji, zobacz dzienniki przepływu sieciowej grupy zabezpieczeń, dzienniki przepływu sieci wirtualnej i analizę ruchu.
Wybierz kartę Ruch, aby wyświetlić szczegółowe informacje o ruchu na temat wybranej maszyny wirtualnej. Szczegółowe informacje przedstawione na tej karcie są pobierane z dzienników przepływów usługi Network Watcher i analizy ruchu. Jeżeli analiza ruchu nie jest włączona, zobaczysz opcję Skonfiguruj analizę ruchu bez szczegółowych informacji.
Wybierz kartę Łączność , aby wyświetlić szczegółowe informacje o łączności dotyczące wybranej maszyny wirtualnej. Szczegółowe informacje przedstawione na tej karcie są pobierane z monitora połączeń usługi Network Watcher. Zobaczysz komunikat Konfigurowanie Monitor połączenia bez szczegółowych informacji, jeśli monitor połączeń nie jest włączony.
Wybierz kartę Szczegółowe informacje i diagnostyka , aby wyświetlić podsumowanie maszyny wirtualnej i użyć narzędzi diagnostycznych usługi Network Watcher, takich jak rozwiązywanie problemów z połączeniem, przechwytywanie pakietów i następny przeskok, aby ułatwić rozwiązywanie problemów z maszyną wirtualną.
