Szybki start: tworzenie zestawu skalowania maszyn wirtualnych z systemem Windows przy użyciu szablonu usługi ARM
Dotyczy: ✔️ Jednolite zestawy skalowania maszyn wirtualnych z ✔️ systemem Windows
Uwaga
Poniższy artykuł dotyczy ujednoliconych zestawów skalowania maszyn wirtualnych. Zalecamy używanie elastycznych zestawów skalowania maszyn wirtualnych dla nowych obciążeń. Dowiedz się więcej o tym nowym trybie aranżacji w naszym omówieniu elastycznych zestawów skalowania maszyn wirtualnych.
Zestaw skalowania maszyn wirtualnych umożliwia wdrażanie zestawu maszyn wirtualnych skalowania automatycznego i zarządzanie nim. Maszyny wirtualne w zestawie skalowania możesz skalować ręcznie lub możesz zdefiniować reguły skalowania automatycznego na podstawie użycia takich zasobów jak procesor CPU, zapotrzebowanie na pamięć lub ruch sieciowy. Moduł równoważenia obciążenia platformy Azure następnie dystrybuuje ruch do wystąpień maszyn wirtualnych w zestawie skalowania. W tym przewodniku Szybki start utworzysz zestaw skalowania maszyn wirtualnych i wdrożysz przykładową aplikację przy użyciu szablonu usługi Azure Resource Manager (szablonu usługi ARM).
Szablon usługi Azure Resource Manager to plik JavaScript Object Notation (JSON), który definiuje infrastrukturę i konfigurację projektu. W szablonie używana jest składnia deklaratywna. Możesz opisać zamierzone wdrożenie bez konieczności pisania sekwencji poleceń programowania w celu utworzenia wdrożenia.
Szablony usługi ARM umożliwiają wdrażanie grup powiązanych zasobów. W jednym szablonie można utworzyć zestaw skalowania maszyn wirtualnych, zainstalować aplikacje i skonfigurować reguły skalowania automatycznego. Korzystając ze zmiennych i parametrów, można ponownie użyć tego szablonu, aby zaktualizować istniejące zestawy skalowania lub utworzyć dodatkowe. Szablony można wdrażać za pośrednictwem witryny Azure Portal, interfejsu wiersza polecenia platformy Azure, programu Azure PowerShell lub potoków ciągłej integracji/ciągłego dostarczania (CI/CD).
Jeśli Twoje środowisko spełnia wymagania wstępne i masz doświadczenie w korzystaniu z szablonów ARM, wybierz przycisk Wdróż na platformie Azure. Szablon zostanie otwarty w witrynie Azure Portal.
Wymagania wstępne
Jeśli nie masz subskrypcji platformy Azure, przed rozpoczęciem utwórz bezpłatne konto.
Przegląd szablonu
Szablon używany w tym przewodniku Szybki start jest jednym z szablonów szybkiego startu platformy Azure.
{
"$schema": "https://schema.management.azure.com/schemas/2019-04-01/deploymentTemplate.json#",
"contentVersion": "1.0.0.0",
"metadata": {
"_generator": {
"name": "bicep",
"version": "0.25.53.49325",
"templateHash": "9083237914224042883"
}
},
"parameters": {
"vmssName": {
"type": "string",
"minLength": 3,
"maxLength": 61,
"metadata": {
"description": "String used as a base for naming resources. Must be 3-61 characters in length and globally unique across Azure. A hash is prepended to this string for some resources, and resource-specific information is appended."
}
},
"vmSku": {
"type": "string",
"defaultValue": "Standard_D2s_v3",
"metadata": {
"description": "Size of VMs in the VM Scale Set."
}
},
"windowsOSVersion": {
"type": "string",
"defaultValue": "2022-datacenter-azure-edition",
"allowedValues": [
"2019-DataCenter-GenSecond",
"2016-DataCenter-GenSecond",
"2022-datacenter-azure-edition"
],
"metadata": {
"description": "The Windows version for the VM. This will pick a fully patched image of this given Windows version. Allowed values: 2008-R2-SP1, 2012-Datacenter, 2012-R2-Datacenter & 2016-Datacenter, 2019-Datacenter."
}
},
"securityType": {
"type": "string",
"defaultValue": "TrustedLaunch",
"allowedValues": [
"Standard",
"TrustedLaunch"
],
"metadata": {
"description": "Security Type of the Virtual Machine."
}
},
"instanceCount": {
"type": "int",
"defaultValue": 3,
"minValue": 1,
"maxValue": 100,
"metadata": {
"description": "Number of VM instances (100 or less)."
}
},
"singlePlacementGroup": {
"type": "bool",
"defaultValue": true,
"metadata": {
"description": "When true this limits the scale set to a single placement group, of max size 100 virtual machines. NOTE: If singlePlacementGroup is true, it may be modified to false. However, if singlePlacementGroup is false, it may not be modified to true."
}
},
"adminUsername": {
"type": "string",
"defaultValue": "vmssadmin",
"metadata": {
"description": "Admin username on all VMs."
}
},
"adminPassword": {
"type": "securestring",
"metadata": {
"description": "Admin password on all VMs."
}
},
"_artifactsLocation": {
"type": "string",
"defaultValue": "[deployment().properties.templateLink.uri]",
"metadata": {
"description": "The base URI where artifacts required by this template are located. For example, if stored on a public GitHub repo, you'd use the following URI: https://raw.githubusercontent.com/Azure/azure-quickstart-templates/master/201-vmss-windows-webapp-dsc-autoscale/."
}
},
"_artifactsLocationSasToken": {
"type": "securestring",
"defaultValue": "",
"metadata": {
"description": "The sasToken required to access _artifactsLocation. If your artifacts are stored on a public repo or public storage account you can leave this blank."
}
},
"powershelldscZip": {
"type": "string",
"defaultValue": "DSC/InstallIIS.zip",
"metadata": {
"description": "Location of the PowerShell DSC zip file relative to the URI specified in the _artifactsLocation, i.e. DSC/IISInstall.ps1.zip"
}
},
"webDeployPackage": {
"type": "string",
"defaultValue": "WebDeploy/DefaultASPWebApp.v1.0.zip",
"metadata": {
"description": "Location of the of the WebDeploy package zip file relative to the URI specified in _artifactsLocation, i.e. WebDeploy/DefaultASPWebApp.v1.0.zip"
}
},
"powershelldscUpdateTagVersion": {
"type": "string",
"defaultValue": "1.0",
"metadata": {
"description": "Version number of the DSC deployment. Changing this value on subsequent deployments will trigger the extension to run."
}
},
"location": {
"type": "string",
"defaultValue": "[resourceGroup().location]",
"metadata": {
"description": "Location for all resources."
}
},
"platformFaultDomainCount": {
"type": "int",
"defaultValue": 1,
"metadata": {
"description": "Fault Domain count for each placement group."
}
}
},
"variables": {
"vmScaleSetName": "[toLower(substring(format('vmssName{0}', uniqueString(resourceGroup().id)), 0, 9))]",
"longvmScaleSet": "[toLower(parameters('vmssName'))]",
"addressPrefix": "10.0.0.0/16",
"subnetPrefix": "10.0.0.0/24",
"vNetName": "[format('{0}vnet', variables('vmScaleSetName'))]",
"publicIPAddressName": "[format('{0}pip', variables('vmScaleSetName'))]",
"subnetName": "[format('{0}subnet', variables('vmScaleSetName'))]",
"loadBalancerName": "[format('{0}lb', variables('vmScaleSetName'))]",
"publicIPAddressID": "[resourceId('Microsoft.Network/publicIPAddresses', variables('publicIPAddressName'))]",
"lbProbeID": "[resourceId('Microsoft.Network/loadBalancers/probes', variables('loadBalancerName'), 'tcpProbe')]",
"natPoolName": "[format('{0}natpool', variables('vmScaleSetName'))]",
"bePoolName": "[format('{0}bepool', variables('vmScaleSetName'))]",
"lbPoolID": "[resourceId('Microsoft.Network/loadBalancers/backendAddressPools', variables('loadBalancerName'), variables('bePoolName'))]",
"natStartPort": 50000,
"natEndPort": 50119,
"natBackendPort": 3389,
"nicName": "[format('{0}nic', variables('vmScaleSetName'))]",
"ipConfigName": "[format('{0}ipconfig', variables('vmScaleSetName'))]",
"frontEndIPConfigID": "[resourceId('Microsoft.Network/loadBalancers/frontendIPConfigurations', variables('loadBalancerName'), 'loadBalancerFrontEnd')]",
"osType": {
"publisher": "MicrosoftWindowsServer",
"offer": "WindowsServer",
"sku": "[parameters('windowsOSVersion')]",
"version": "latest"
},
"securityProfileJson": {
"uefiSettings": {
"secureBootEnabled": true,
"vTpmEnabled": true
},
"securityType": "[parameters('securityType')]"
},
"imageReference": "[variables('osType')]",
"webDeployPackageFullPath": "[uri(parameters('_artifactsLocation'), format('{0}{1}', parameters('webDeployPackage'), parameters('_artifactsLocationSasToken')))]",
"powershelldscZipFullPath": "[uri(parameters('_artifactsLocation'), format('{0}{1}', parameters('powershelldscZip'), parameters('_artifactsLocationSasToken')))]"
},
"resources": [
{
"type": "Microsoft.Network/loadBalancers",
"apiVersion": "2023-04-01",
"name": "[variables('loadBalancerName')]",
"location": "[parameters('location')]",
"properties": {
"frontendIPConfigurations": [
{
"name": "LoadBalancerFrontEnd",
"properties": {
"publicIPAddress": {
"id": "[variables('publicIPAddressID')]"
}
}
}
],
"backendAddressPools": [
{
"name": "[variables('bePoolName')]"
}
],
"inboundNatPools": [
{
"name": "[variables('natPoolName')]",
"properties": {
"frontendIPConfiguration": {
"id": "[variables('frontEndIPConfigID')]"
},
"protocol": "Tcp",
"frontendPortRangeStart": "[variables('natStartPort')]",
"frontendPortRangeEnd": "[variables('natEndPort')]",
"backendPort": "[variables('natBackendPort')]"
}
}
],
"loadBalancingRules": [
{
"name": "LBRule",
"properties": {
"frontendIPConfiguration": {
"id": "[variables('frontEndIPConfigID')]"
},
"backendAddressPool": {
"id": "[variables('lbPoolID')]"
},
"protocol": "Tcp",
"frontendPort": 80,
"backendPort": 80,
"enableFloatingIP": false,
"idleTimeoutInMinutes": 5,
"probe": {
"id": "[variables('lbProbeID')]"
}
}
}
],
"probes": [
{
"name": "tcpProbe",
"properties": {
"protocol": "Tcp",
"port": 80,
"intervalInSeconds": 5,
"numberOfProbes": 2
}
}
]
},
"dependsOn": [
"[resourceId('Microsoft.Network/publicIPAddresses', variables('publicIPAddressName'))]"
]
},
{
"type": "Microsoft.Compute/virtualMachineScaleSets",
"apiVersion": "2023-09-01",
"name": "[variables('vmScaleSetName')]",
"location": "[parameters('location')]",
"sku": {
"name": "[parameters('vmSku')]",
"tier": "Standard",
"capacity": "[parameters('instanceCount')]"
},
"properties": {
"overprovision": true,
"upgradePolicy": {
"mode": "Automatic"
},
"singlePlacementGroup": "[parameters('singlePlacementGroup')]",
"platformFaultDomainCount": "[parameters('platformFaultDomainCount')]",
"virtualMachineProfile": {
"storageProfile": {
"osDisk": {
"caching": "ReadWrite",
"createOption": "FromImage"
},
"imageReference": "[variables('imageReference')]"
},
"osProfile": {
"computerNamePrefix": "[variables('vmScaleSetName')]",
"adminUsername": "[parameters('adminUsername')]",
"adminPassword": "[parameters('adminPassword')]"
},
"securityProfile": "[if(equals(parameters('securityType'), 'TrustedLaunch'), variables('securityProfileJson'), null())]",
"networkProfile": {
"networkInterfaceConfigurations": [
{
"name": "[variables('nicName')]",
"properties": {
"primary": true,
"ipConfigurations": [
{
"name": "[variables('ipConfigName')]",
"properties": {
"subnet": {
"id": "[reference(resourceId('Microsoft.Network/virtualNetworks', variables('vNetName')), '2023-04-01').subnets[0].id]"
},
"loadBalancerBackendAddressPools": [
{
"id": "[variables('lbPoolID')]"
}
]
}
}
]
}
}
]
},
"extensionProfile": {
"extensions": [
{
"name": "Microsoft.Powershell.DSC",
"properties": {
"publisher": "Microsoft.Powershell",
"type": "DSC",
"typeHandlerVersion": "2.9",
"autoUpgradeMinorVersion": true,
"forceUpdateTag": "[parameters('powershelldscUpdateTagVersion')]",
"settings": {
"configuration": {
"url": "[variables('powershelldscZipFullPath')]",
"script": "InstallIIS.ps1",
"function": "InstallIIS"
},
"configurationArguments": {
"nodeName": "localhost",
"WebDeployPackagePath": "[variables('webDeployPackageFullPath')]"
}
}
}
}
]
}
}
},
"dependsOn": [
"[resourceId('Microsoft.Network/virtualNetworks', variables('vNetName'))]"
]
},
{
"type": "Microsoft.Network/publicIPAddresses",
"apiVersion": "2023-04-01",
"name": "[variables('publicIPAddressName')]",
"location": "[parameters('location')]",
"properties": {
"publicIPAllocationMethod": "Static",
"dnsSettings": {
"domainNameLabel": "[variables('longvmScaleSet')]"
}
}
},
{
"type": "Microsoft.Network/virtualNetworks",
"apiVersion": "2023-04-01",
"name": "[variables('vNetName')]",
"location": "[parameters('location')]",
"properties": {
"addressSpace": {
"addressPrefixes": [
"[variables('addressPrefix')]"
]
},
"subnets": [
{
"name": "[variables('subnetName')]",
"properties": {
"addressPrefix": "[variables('subnetPrefix')]"
}
}
]
}
},
{
"type": "Microsoft.Insights/autoscalesettings",
"apiVersion": "2022-10-01",
"name": "autoscalehost",
"location": "[parameters('location')]",
"properties": {
"name": "autoscalehost",
"targetResourceUri": "[resourceId('Microsoft.Compute/virtualMachineScaleSets', variables('vmScaleSetName'))]",
"enabled": true,
"profiles": [
{
"name": "Profile1",
"capacity": {
"minimum": "1",
"maximum": "10",
"default": "1"
},
"rules": [
{
"metricTrigger": {
"metricName": "Percentage CPU",
"metricResourceUri": "[resourceId('Microsoft.Compute/virtualMachineScaleSets', variables('vmScaleSetName'))]",
"timeGrain": "PT1M",
"statistic": "Average",
"timeWindow": "PT5M",
"timeAggregation": "Average",
"operator": "GreaterThan",
"threshold": 50
},
"scaleAction": {
"direction": "Increase",
"type": "ChangeCount",
"value": "1",
"cooldown": "PT5M"
}
},
{
"metricTrigger": {
"metricName": "Percentage CPU",
"metricResourceUri": "[resourceId('Microsoft.Compute/virtualMachineScaleSets', variables('vmScaleSetName'))]",
"timeGrain": "PT1M",
"statistic": "Average",
"timeWindow": "PT5M",
"timeAggregation": "Average",
"operator": "LessThan",
"threshold": 30
},
"scaleAction": {
"direction": "Decrease",
"type": "ChangeCount",
"value": "1",
"cooldown": "PT5M"
}
}
]
}
]
},
"dependsOn": [
"[resourceId('Microsoft.Compute/virtualMachineScaleSets', variables('vmScaleSetName'))]"
]
}
],
"outputs": {
"applicationUrl": {
"type": "string",
"value": "[uri(format('http://{0}', reference(resourceId('Microsoft.Network/publicIPAddresses', variables('publicIPAddressName')), '2023-04-01').dnsSettings.fqdn), '/MyApp')]"
}
}
}
Te zasoby są definiowane w następujących szablonach:
- Microsoft.Network/virtualNetworks
- Microsoft.Network/publicIPAddresses
- Microsoft.Network/loadBalancers
- Microsoft.Compute/virtualMachineScaleSets
- Microsoft. Szczegółowe informacje/autoskaluj Ustawienia
Definiowanie zestawu skalowania
Aby utworzyć skalę przy użyciu szablonu, należy zdefiniować odpowiednie zasoby. Podstawowe części typu zasobu Zestaw skalowania maszyn wirtualnych to:
| Właściwości | Opis właściwości | Przykładowa wartość szablonu |
|---|---|---|
| type | Typ zasobu platformy Azure do utworzenia | Microsoft.Compute/virtualMachineScaleSets |
| name | Nazwa zestawu skalowania | myScaleSet |
| lokalizacja | Lokalizacja utworzenia zestawu skalowania | Wschodnie stany USA |
| sku.name | Rozmiar maszyny wirtualnej dla każdego wystąpienia zestawu skalowania | Standardowa_A1 |
| sku.capacity | Liczba wystąpień maszyn wirtualnych do początkowego utworzenia | 2 |
| upgradePolicy.mode | Tryb uaktualniania wystąpienia maszyny wirtualnej w przypadku wprowadzenia zmian | Automatyczne |
| imageReference | Platforma lub obraz niestandardowy do użycia na potrzeby wystąpień maszyn wirtualnych | Microsoft Windows Server 2016 Datacenter |
| osProfile.computerNamePrefix | Prefiks nazwy dla każdego wystąpienia maszyny wirtualnej | myvmss |
| osProfile.adminUsername | Nazwa użytkownika dla każdego wystąpienia maszyny wirtualnej | użytkownik_azure |
| osProfile.adminPassword | Hasło dla każdego wystąpienia maszyny wirtualnej | P@ssw0rd! |
Aby dostosować szablon zestawu skalowania, możesz zmienić rozmiar maszyny wirtualnej lub pojemność początkową. Inną opcją jest użycie innej platformy lub obrazu niestandardowego.
Dodawanie przykładowej aplikacji
Aby przetestować zestaw skalowania, należy zainstalować podstawową aplikację internetową. Gdy wdrażasz zestaw skalowania, rozszerzenia maszyn wirtualnych mogą dostarczać konfigurację po wdrożeniu oraz zadania automatyzacji, takie jak instalowanie aplikacji. Skrypty można pobrać z usługi Azure Storage lub GitHub bądź można je dostarczyć do witryny Azure Portal w czasie wykonywania rozszerzenia. Aby zastosować rozszerzenie do zestawu skalowania, dodaj sekcję extensionProfile do przedstawionego wcześniej przykładu zasobów. Profil rozszerzenia zwykle definiuje następujące właściwości:
- Typ rozszerzenia
- Wydawca rozszerzenia
- Wersja rozszerzenia
- Lokalizacja konfiguracji lub skryptów instalacji
- Polecenia do wykonania na wystąpieniach maszyn wirtualnych
Szablon używa rozszerzenia DSC programu PowerShell do zainstalowania ASP.NET aplikacji MVC działającej w usługach IIS.
Skrypt instalacji jest pobierany z usługi GitHub, jak zdefiniowano we właściwości url. Następnie rozszerzenie uruchamia polecenie InstallIIS ze skryptu IISInstall.ps1, jak zdefiniowano we właściwościach function i Script. Sama aplikacja ASP.NET jest dostarczana jako pakiet Web Deploy, który także jest pobierany z usługi GitHub, jak zdefiniowano we właściwości WebDeployPackagePath:
Wdrażanie szablonu
Szablon można wdrożyć, wybierając przycisk Wdróż na platformie Azure . Ten przycisk otwiera witrynę Azure Portal, ładuje pełny szablon i wyświetla monit o podanie kilku parametrów, takich jak nazwa zestawu skalowania, liczba wystąpień i poświadczenia administratora.
Szablon usługi Resource Manager można również wdrożyć przy użyciu programu Azure PowerShell:
# Create a resource group
New-AzResourceGroup -Name myResourceGroup -Location EastUS
# Deploy template into resource group
New-AzResourceGroupDeployment `
-ResourceGroupName myResourceGroup `
-TemplateURI https://raw.githubusercontent.com/Azure/azure-quickstart-templates/master/demos/vmss-windows-webapp-dsc-autoscale/azuredeploy.json
# Update the scale set and apply the extension
Update-AzVmss `
-ResourceGroupName myResourceGroup `
-VmScaleSetName myVMSS `
-VirtualMachineScaleSet $vmssConfig
Wprowadź dane w monitach, aby podać nazwę zestawu skalowania i poświadczenia administratora dla wystąpień maszyn wirtualnych. Utworzenie zestawu skalowania i zastosowanie rozszerzenia w celu skonfigurowania aplikacji może potrwać 10 – 15 minut.
Weryfikowanie wdrożenia
Aby zapoznać się z działaniem zestawu skalowania, uzyskaj dostęp do przykładowej aplikacji internetowej w przeglądarce internetowej. Uzyskaj publiczny adres IP modułu równoważenia obciążenia za pomocą polecenia Get-AzPublicIpAddress w następujący sposób:
Get-AzPublicIpAddress -ResourceGroupName myResourceGroup | Select IpAddress

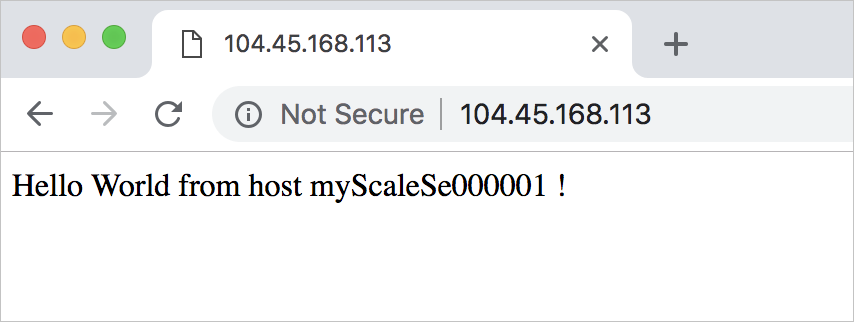

Wprowadź publiczny adres IP modułu równoważenia obciążenia w przeglądarce internetowej w formacie http://publicIpAddress/MyApp. Moduł równoważenia obciążenia kieruje ruch do jednego z wystąpień maszyn wirtualnych, jak pokazano w poniższym przykładzie:
Czyszczenie zasobów
Gdy grupa zasobów i zestaw skalowania nie będą już potrzebne, można je usunąć za pomocą polecenia Remove-AzResourceGroup. Parametr -Force potwierdza, że chcesz usunąć zasoby bez wyświetlania dodatkowego monitu. Parametr -AsJob zwraca kontrolę do wiersza polecenia bez oczekiwania na zakończenie operacji.
Remove-AzResourceGroup -Name "myResourceGroup" -Force -AsJob
Następne kroki
W tym przewodniku Szybki start utworzono zestaw skalowania systemu Windows z szablonem usługi ARM i użyto rozszerzenia DSC programu PowerShell do zainstalowania podstawowej aplikacji ASP.NET na wystąpieniach maszyn wirtualnych. Aby dowiedzieć się więcej, przejdź do samouczka dotyczącego tworzenia zestawów skalowania maszyn wirtualnych platformy Azure i zarządzania nimi.
