Włączanie dysku udostępnionego

Artykuł
04/24/2023

Dotyczy: ✔️ Maszyny wirtualne z systemem Linux Maszyny ✔️ wirtualne z systemem Windows — elastyczne zestawy ✔️ ✔️ skalowania

W tym artykule opisano sposób włączania funkcji dysków udostępnionych dla dysków zarządzanych platformy Azure. Dyski udostępnione platformy Azure to nowa funkcja dysków zarządzanych platformy Azure, która umożliwia jednoczesne dołączanie dysku zarządzanego do wielu maszyn wirtualnych. Dołączanie dysku zarządzanego do wielu maszyn wirtualnych umożliwia wdrażanie nowych lub migrowanie istniejących aplikacji klastrowanych na platformę Azure.

Jeśli szukasz informacji koncepcyjnych dotyczących dysków zarządzanych z włączonymi dyskami udostępnionymi, zobacz Dyski udostępnione platformy Azure.

Wymagania wstępne

Skrypty i polecenia w tym artykule wymagają:

Wersja 6.0.0 lub nowsza modułu Azure PowerShell.

Lub

Najnowsza wersja interfejsu wiersza polecenia platformy Azure.

Ograniczenia

Ogólne ograniczenia

Dyski udostępnione mają ogólne ograniczenia dotyczące wszystkich dysków udostępnionych, niezależnie od typu dysku. Oprócz dodatkowych ograniczeń, które mają zastosowanie tylko do określonych typów dysków udostępnionych. Poniższa lista to lista ogólnych ograniczeń:

Obecnie dyski SSD w warstwie Premium w wersji 2, SSD w warstwie Premium i dyski SSD w warstwie Standardowa mogą być używane jako dysk udostępniony
Dyski udostępnione można dołączyć do poszczególnych Virtual Machine Scale Sets, ale nie można ich zdefiniować w modelach zestawu skalowania maszyn wirtualnych ani automatycznie wdrażać
Nie można rozszerzyć dysku udostępnionego bez cofnięcia przydziału wszystkich maszyn wirtualnych, do których jest dołączony dysk, lub odłączenia dysku od wszystkich tych maszyn wirtualnych
Akcelerator zapisu nie jest obsługiwany w przypadku dysków udostępnionych
Buforowanie hostów nie jest obsługiwane w przypadku dysków udostępnionych

Każdy dysk zarządzany z włączonymi dyskami udostępnionymi podlega również następującym ograniczeniom zorganizowanym według typu dysku:

Dyski w warstwie Ultra

Dyski w warstwie Ultra mają własną oddzielną listę ograniczeń, niepowiązanych z dyskami udostępnionymi. Aby uzyskać informacje o ograniczeniach dysków w warstwie Ultra, zobacz Korzystanie z dysków w warstwie Ultra platformy Azure.

Podczas udostępniania dysków w warstwie Ultra mają następujące dodatkowe ograniczenia:

Aby uzyskać szczegółowe informacje, zobacz Wymagania sprzętowe klastra trybu failover klastra trybu failover trybu failover i opcje magazynowania tylko dyski podstawowe.
Nie można udostępniać ich w różnych strefach dostępności.

Premium SSD v2

Dyski zarządzane SSD w wersji 2 w warstwie Premium mają własną oddzielną listę ograniczeń, niepowiązanych z dyskami udostępnionymi. Aby uzyskać te ograniczenia, zobacz Ograniczenia dotyczące dysków SSD w wersji 2 w warstwie Premium.

Podczas udostępniania dysków SSD w wersji 2 w warstwie Premium mają następujące dodatkowe ograniczenie:

Aby uzyskać szczegółowe informacje, zobacz Wymagania sprzętowe klastra trybu failover klastra trybu failover trybu failover i opcje magazynowania tylko dyski podstawowe.
Nie można udostępniać ich w różnych strefach dostępności.

Dysk SSD w warstwie Premium

Można włączyć tylko na dyskach danych, a nie na dyskach systemu operacyjnego.
Buforowanie hostów nie jest dostępne dla dysków SSD w warstwie Premium z programem maxShares>1.
Skalowanie dysku nie jest dostępne dla dysków SSD w warstwie Premium z programem maxShares>1.
W przypadku korzystania z zestawów dostępności lub Virtual Machine Scale Sets z dyskami udostępnionymi platformy Azure wyrównanie domeny błędów magazynu z domeną błędów maszyny wirtualnej nie jest wymuszane dla udostępnionego dysku danych.
W przypadku korzystania z grup umieszczania w pobliżu (PPG) wszystkie maszyny wirtualne współużytkowania dysku muszą być częścią tej samej grupy PPG.
Aby uzyskać szczegółowe informacje, zobacz Wymagania sprzętowe klastra trybu failover klastra trybu failover trybu failover i opcje magazynowania tylko dyski podstawowe.
Obsługa Site Recovery platformy Azure nie jest jeszcze dostępna.
Azure Backup jest dostępna za pośrednictwem usługi Azure Disk Backup.
Obsługiwane jest tylko szyfrowanie po stronie serwera . Usługa Azure Disk Encryption nie jest obecnie obsługiwana.
Można udostępniać tylko w różnych strefach dostępności, jeśli używasz magazynu strefowo nadmiarowego dla dysków zarządzanych.

Dyski SSD w warstwie Standardowa

Można włączyć tylko na dyskach danych, a nie na dyskach systemu operacyjnego.
Buforowanie hostów nie jest dostępne dla standardowych dysków SSD z systemem maxShares>1.
W przypadku korzystania z zestawów dostępności i Virtual Machine Scale Sets z dyskami udostępnionymi platformy Azure wyrównanie domeny błędów magazynu z domeną błędów maszyny wirtualnej nie jest wymuszane dla udostępnionego dysku danych.
W przypadku korzystania z grup umieszczania w pobliżu (PPG) wszystkie maszyny wirtualne współużytkowania dysku muszą być częścią tej samej grupy PPG.
Aby uzyskać szczegółowe informacje, zobacz Wymagania sprzętowe klastra trybu failover klastra trybu failover trybu failover i opcje magazynowania tylko dyski podstawowe.
Obsługa Site Recovery platformy Azure nie jest jeszcze dostępna.
Azure Backup jest dostępna za pośrednictwem usługi Azure Disk Backup.
Obsługiwane jest tylko szyfrowanie po stronie serwera . Usługa Azure Disk Encryption nie jest obecnie obsługiwana.
Można udostępniać tylko w różnych strefach dostępności, jeśli używasz magazynu strefowo nadmiarowego dla dysków zarządzanych.

Obsługiwane systemy operacyjne

Dyski udostępnione obsługują kilka systemów operacyjnych. Zobacz sekcje systemu Windows i Linux w artykule koncepcyjnym dotyczącym obsługiwanych systemów operacyjnych.

Rozmiary dysków

Na razie tylko dyski w warstwie Ultra, ssd w warstwie Premium 2, SSD w warstwie Premium i dyski SSD w warstwie Standardowa mogą włączać dyski udostępnione. Różne rozmiary dysków mogą mieć inny maxShares limit, którego nie można przekroczyć podczas ustawiania maxShares wartości.

Dla każdego dysku można zdefiniować wartość reprezentującą maksymalną maxShares liczbę węzłów, które mogą jednocześnie współużytkować dysk. Jeśli na przykład planujesz skonfigurować klaster trybu failover z 2 węzłami, należy ustawić wartość maxShares=2. Maksymalna wartość jest górną granicą. Węzły mogą sprzężć lub pozostawić klaster (zainstalować lub odinstalować dysk), o ile liczba węzłów jest niższa niż określona maxShares wartość.

Uwaga

Wartość maxShares można ustawić lub edytować tylko wtedy, gdy dysk jest odłączony od wszystkich węzłów.

Zakresy dysków SSD w warstwie Premium

W poniższej tabeli przedstawiono dozwolone wartości maksymalne dla maxShares dysków SSD w warstwie Premium:

Rozmiary dysków	limit maxShares
P1,P2,P3,P4,P6,P10,P15,P20	3
P30, P40, P50	5
P60, P70, P80	10

Limity liczby operacji we/wy na sekundę i przepustowości dysku nie mają wpływu na maxShares wartość. Na przykład maksymalna liczba operacji we/wy na sekundę dysku P15 wynosi 1100, czy maxShares = 1 lub maxShares > 1.

Zakresy dysków SSD w warstwie Standardowa

W poniższej tabeli przedstawiono dozwolone wartości maksymalne dla maxShares standardowych rozmiarów dysków SSD:

Rozmiary dysków	limit maxShares
E1,E2,E3,E4,E6,E10,E15,E20	3
E30, E40, E50	5
E60, E70, E80	10

Limity liczby operacji we/wy na sekundę i przepustowości dysku nie mają wpływu na maxShares wartość. Na przykład maksymalna liczba operacji we/wy na sekundę dysku E15 wynosi 500, niezależnie od tego, czy maxShares = 1, czy maxShares > 1.

Zakresy dysków w warstwie Ultra

Wartość minimalna maxShares to 1, a maksymalna maxShares wartość to 15. Nie ma ograniczeń rozmiaru dysków w warstwie Ultra, każdy rozmiar dysku w warstwie Ultra może używać dowolnej wartości dla maxShareswartości , do i w tym maksymalnej wartości.

Zakresy dysków SSD w wersji 2 w warstwie Premium

Wartość minimalna maxShares to 1, a maksymalna maxShares wartość to 15. Nie ma żadnych ograniczeń rozmiaru dla dysków SSD w warstwie Premium w wersji 2. Rozmiar dysku SSD w warstwie Premium w wersji 2 może używać dowolnej wartości dla maxShareswartości , maksymalnie do wartości maksymalnej.

Wdrażanie dysków udostępnionych

Wdrażanie dysku SSD w warstwie Premium jako dysku udostępnionego

Aby wdrożyć dysk zarządzany z włączoną funkcją dysku udostępnionego, użyj nowej właściwości maxShares i zdefiniuj wartość większą niż 1. Dzięki temu dysk może być współużytkowywalny na wielu maszynach wirtualnych.

Ważne

Buforowanie hostów nie jest obsługiwane w przypadku dysków udostępnionych.

Zaloguj się w witrynie Azure Portal.
Wyszukaj i wybierz dyski.
Wybierz pozycję + Utwórz , aby utworzyć nowy dysk zarządzany.
Wypełnij szczegóły i wybierz odpowiedni region, a następnie wybierz pozycję Zmień rozmiar.

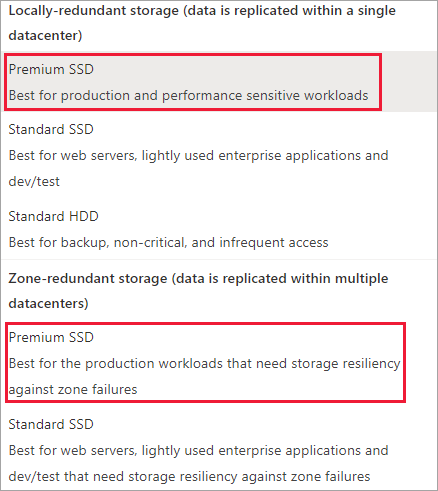

Wybierz żądany rozmiar dysków SSD w warstwie Premium i jednostkę SKU, a następnie wybierz przycisk OK.
Przejdź do wdrożenia do momentu przejścia do okienka Zaawansowane .

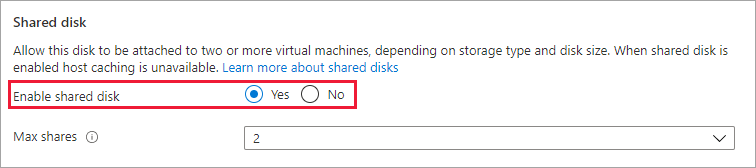

Wybierz opcję Tak dla opcji Włącz dysk udostępniony i wybierz żądaną liczbę maksymalnych udziałów .
Wybierz pozycję Przejrzyj i utwórz.

az disk create -g myResourceGroup -n mySharedDisk --size-gb 1024 -l westcentralus --sku Premium_LRS --max-shares 2

$dataDiskConfig = New-AzDiskConfig -Location 'WestCentralUS' -DiskSizeGB 1024 -AccountType Premium_LRS -CreateOption Empty -MaxSharesCount 2

New-AzDisk -ResourceGroupName 'myResourceGroup' -DiskName 'mySharedDisk' -Disk $dataDiskConfig

Wdrażanie standardowego dysku SSD jako dysku udostępnionego

Ważne

Buforowanie hostów nie jest obsługiwane w przypadku dysków udostępnionych.

Zaloguj się w witrynie Azure Portal.
Wyszukaj i wybierz dyski.
Wybierz pozycję + Utwórz , aby utworzyć nowy dysk zarządzany.
Wypełnij szczegóły i wybierz odpowiedni region, a następnie wybierz pozycję Zmień rozmiar.
Wybierz żądany rozmiar dysków SSD i jednostkę SKU w warstwie Standardowa, a następnie wybierz przycisk OK.
Przejdź do wdrożenia do momentu przejścia do okienka Zaawansowane .
Wybierz opcję Tak dla opcji Włącz dysk udostępniony i wybierz żądaną liczbę maksymalnych udziałów .
Wybierz pozycję Przejrzyj i utwórz.

az disk create -g myResourceGroup -n mySharedDisk --size-gb 1024 -l westcentralus --sku StandardSSD_LRS --max-shares 2

$dataDiskConfig = New-AzDiskConfig -Location 'WestCentralUS' -DiskSizeGB 1024 -AccountType StandardSSD_LRS -CreateOption Empty -MaxSharesCount 2

New-AzDisk -ResourceGroupName 'myResourceGroup' -DiskName 'mySharedDisk' -Disk $dataDiskConfig

Zastąp wartości w tym szablonie usługi Azure Resource Manager własnymi wartościami, zanim użyjemy go:

{
  "$schema": "https://schema.management.azure.com/schemas/2015-01-01/deploymentTemplate.json#",
  "contentVersion": "1.0.0.0",
  "parameters": {
    "dataDiskName": {
      "type": "string",
      "defaultValue": "mySharedDisk"
    },
    "dataDiskSizeGB": {
      "type": "int",
      "defaultValue": 1024
    },
    "maxShares": {
      "type": "int",
      "defaultValue": 2
    }
  },
  "resources": [
    {
      "type": "Microsoft.Compute/disks",
      "name": "[parameters('dataDiskName')]",
      "location": "[resourceGroup().location]",
      "apiVersion": "2019-07-01",
      "sku": {
        "name": "StandardSSD_LRS"
      },
      "properties": {
        "creationData": {
          "createOption": "Empty"
        },
        "diskSizeGB": "[parameters('dataDiskSizeGB')]",
        "maxShares": "[parameters('maxShares')]"
      }
    }
  ]
}

Wdrażanie dysku w warstwie Ultra jako dysku udostępnionego

Aby wdrożyć dysk zarządzany z włączoną funkcją dysku udostępnionego, zmień maxShares parametr na wartość większą niż 1. Dzięki temu dysk może być współużytkowywalny na wielu maszynach wirtualnych.

Ważne

Zaloguj się w witrynie Azure Portal.
Wyszukaj i wybierz dyski.
Wybierz pozycję + Utwórz , aby utworzyć nowy dysk zarządzany.
Wypełnij szczegóły, a następnie wybierz pozycję Zmień rozmiar.
Wybierz dysk w warstwie Ultra dla jednostki SKU dysku.
Wybierz żądany rozmiar dysku i wybierz przycisk OK.
Przejdź do wdrożenia do momentu przejścia do okienka Zaawansowane .
Wybierz opcję Tak dla opcji Włącz dysk udostępniony i wybierz żądaną liczbę maksymalnych udziałów .
Wybierz pozycję Przejrzyj i utwórz.

Przykład dysku regionalnego

#Creating an Ultra shared Disk
az disk create -g rg1 -n clidisk --size-gb 1024 -l westus --sku UltraSSD_LRS --max-shares 5 --disk-iops-read-write 2000 --disk-mbps-read-write 200 --disk-iops-read-only 100 --disk-mbps-read-only 1

#Updating an Ultra shared Disk
az disk update -g rg1 -n clidisk --disk-iops-read-write 3000 --disk-mbps-read-write 300 --set diskIopsReadOnly=100 --set diskMbpsReadOnly=1

#Show shared disk properties:
az disk show -g rg1 -n clidisk

Przykład dysku strefowego

Ten przykład jest prawie taki sam jak poprzedni, z wyjątkiem tworzenia dysku w strefie dostępności 1.

#Creating an Ultra shared Disk
az disk create -g rg1 -n clidisk --size-gb 1024 -l westus --sku UltraSSD_LRS --max-shares 5 --disk-iops-read-write 2000 --disk-mbps-read-write 200 --disk-iops-read-only 100 --disk-mbps-read-only 1 --zone 1

#Updating an Ultra shared Disk
az disk update -g rg1 -n clidisk --disk-iops-read-write 3000 --disk-mbps-read-write 300 --set diskIopsReadOnly=100 --set diskMbpsReadOnly=1

#Show shared disk properties:
az disk show -g rg1 -n clidisk

Przykład dysku regionalnego

$datadiskconfig = New-AzDiskConfig -Location 'WestCentralUS' -DiskSizeGB 1024 -AccountType UltraSSD_LRS -CreateOption Empty -DiskIOPSReadWrite 2000 -DiskMBpsReadWrite 200 -DiskIOPSReadOnly 100 -DiskMBpsReadOnly 1 -MaxSharesCount 5

New-AzDisk -ResourceGroupName 'myResourceGroup' -DiskName 'mySharedDisk' -Disk $datadiskconfig

Przykład dysku strefowego

Ten przykład jest prawie taki sam jak poprzedni, z wyjątkiem tworzenia dysku w strefie dostępności 1.

$datadiskconfig = New-AzDiskConfig -Location 'WestCentralUS' -DiskSizeGB 1024 -AccountType UltraSSD_LRS -CreateOption Empty -DiskIOPSReadWrite 2000 -DiskMBpsReadWrite 200 -DiskIOPSReadOnly 100 -DiskMBpsReadOnly 1 -MaxSharesCount 5 -Zone 1

New-AzDisk -ResourceGroupName 'myResourceGroup' -DiskName 'mySharedDisk' -Disk $datadiskconfig

Przykład dysku regionalnego

Przed użyciem poniższego szablonu zastąp [parameters('dataDiskName')]wartości , [parameters('diskIOPSReadOnly')][parameters('maxShares')][parameters('dataDiskSizeGB')][parameters('diskIOPSReadWrite')][resourceGroup().location][parameters('diskMBpsReadWrite')]i [parameters('diskMBpsReadOnly')] własnymi wartościami.

Szablon regionalnych udostępnionych dysków w warstwie Ultra

Przykład dysku strefowego

Szablon udostępnionych dysków w warstwie Ultra w warstwie Strefowej

Aby udostępnić istniejący dysk lub zaktualizować liczbę maszyn wirtualnych, do których można zainstalować, ustaw parametr za maxShares pomocą modułu Azure PowerShell lub interfejsu wiersza polecenia platformy Azure. Możesz również ustawić wartość maxShares 1, jeśli chcesz wyłączyć udostępnianie.

Ważne

Buforowanie hostów nie jest obsługiwane w przypadku dysków udostępnionych.

Wartość parametru maxShares można ustawić lub zmienić tylko wtedy, gdy dysk jest niezainstalowany ze wszystkich maszyn wirtualnych. Zobacz Rozmiary dysków , aby uzyskać dozwolone wartości dla maxShareselementu . Przed odłączenie dysku należy zarejestrować identyfikator JEDNOSTKI LUN dla programu podczas jego ponownego dołączania.

PowerShell

$datadiskconfig = Get-AzDisk -DiskName "mySharedDisk"
$datadiskconfig.maxShares = 3

Update-AzDisk -ResourceGroupName 'myResourceGroup' -DiskName 'mySharedDisk' -Disk $datadiskconfig

Interfejs wiersza polecenia

#Modifying a disk to enable or modify sharing configuration

az disk update --name mySharedDisk --max-shares 5 --resource-group myResourceGroup

Używanie dysków udostępnionych platformy Azure z maszynami wirtualnymi

Po wdrożeniu dysku udostępnionego za pomocą maxShares>1programu można zainstalować go na co najmniej jednej maszynie wirtualnej.

Uwaga

Buforowanie hostów nie jest obsługiwane w przypadku dysków udostępnionych.

Jeśli wdrażasz dysk w warstwie Ultra, upewnij się, że jest on zgodny z wymaganymi wymaganiami. Aby uzyskać szczegółowe informacje, zobacz Using Azure Ultra disks (Korzystanie z dysków w warstwie Ultra platformy Azure ).


$resourceGroup = "myResourceGroup"
$location = "WestCentralUS"

$vm = New-AzVm -ResourceGroupName $resourceGroup -Name "myVM" -Location $location -VirtualNetworkName "myVnet" -SubnetName "mySubnet" -SecurityGroupName "myNetworkSecurityGroup" -PublicIpAddressName "myPublicIpAddress"

$dataDisk = Get-AzDisk -ResourceGroupName $resourceGroup -DiskName "mySharedDisk"

$vm = Add-AzVMDataDisk -VM $vm -Name "mySharedDisk" -CreateOption Attach -ManagedDiskId $dataDisk.Id -Lun 0

update-AzVm -VM $vm -ResourceGroupName $resourceGroup

Obsługiwane polecenia SCSI PR

Po zainstalowaniu dysku udostępnionego na maszynach wirtualnych w klastrze można ustanowić kworum i odczyt/zapis na dysku przy użyciu żądania SCSI PR. Podczas korzystania z dysków udostępnionych platformy Azure są dostępne następujące polecenia żądania ściągnięcia:

Aby wchodzić w interakcję z dyskiem, zacznij od listy akcji trwałej rezerwacji:

PR_REGISTER_KEY

PR_REGISTER_AND_IGNORE

PR_GET_CONFIGURATION

PR_RESERVE

PR_PREEMPT_RESERVATION

PR_CLEAR_RESERVATION

PR_RELEASE_RESERVATION

W przypadku korzystania z PR_RESERVE, PR_PREEMPT_RESERVATION lub PR_RELEASE_RESERVATION podaj jeden z następujących typów trwałych rezerwacji:

PR_NONE

PR_WRITE_EXCLUSIVE

PR_EXCLUSIVE_ACCESS

PR_WRITE_EXCLUSIVE_REGISTRANTS_ONLY

PR_EXCLUSIVE_ACCESS_REGISTRANTS_ONLY

PR_WRITE_EXCLUSIVE_ALL_REGISTRANTS

PR_EXCLUSIVE_ACCESS_ALL_REGISTRANTS

Należy również podać trwały klucz rezerwacji podczas korzystania z PR_RESERVE, PR_REGISTER_AND_IGNORE, PR_REGISTER_KEY, PR_PREEMPT_RESERVATION, PR_CLEAR_RESERVATION lub PR_RELEASE-RESERVATION.

Następne kroki

Jeśli wolisz używać szablonów usługi Azure Resource Manager do wdrażania dysku, dostępne są następujące przykładowe szablony:

Jeśli masz dodatkowe pytania, zobacz sekcję Dyski udostępnione w sekcji Często zadawane pytania.
