Użyj dysków Premium SSD v2 z maszynami wirtualnymi w zestawie dostępności

Wprowadzenie

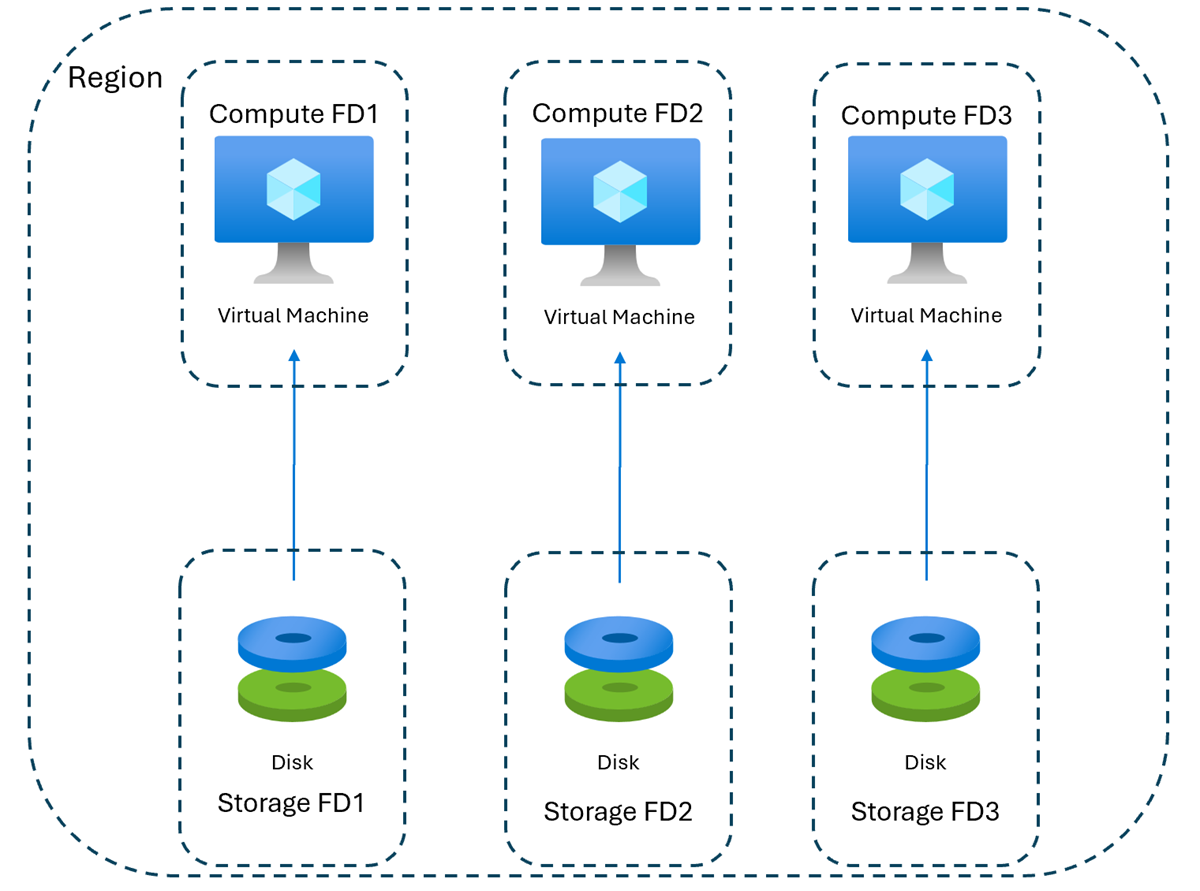

Dyski zarządzane SSD w wersji 2 w warstwie Premium są obsługiwane w usłudze Azure Virtual Machines w zestawach dostępności w celu zwiększenia wysokiej dostępności aplikacji. Jeśli maszyny wirtualne korzystające z dysków SSD w warstwie Premium w wersji 2 są częścią zestawu dostępności, platforma zapewnia, że ich dyski są automatycznie dystrybuowane w wielu domenach błędów magazynu. Ta dystrybucja minimalizuje ryzyko wystąpienia pojedynczego punktu awarii.

Zestawy dostępności zapewniają izolację błędów dla wielu możliwych awarii, co minimalizuje jednopunktowe awarie i zapewnia wysoką dostępność. Jeśli wystąpi awaria w jednej ze stref problemów magazynu, dotyczy to tylko instancji maszyn wirtualnych z dyskami typu Premium SSD v2 znajdujących się w tej konkretnej strefie problemów. Inne instancje maszyn wirtualnych, których dyski są umieszczone w oddzielnych domenach błędów, pozostają nietknięte i nadal działają normalnie. Zestawy dostępności są podatne na niektóre awarie udostępnionej infrastruktury, takie jak awarie sieci centrum danych, fizyczne awarie sprzętu lub przerwy w zasilaniu, które mogą mieć wpływ na wiele domen błędów.

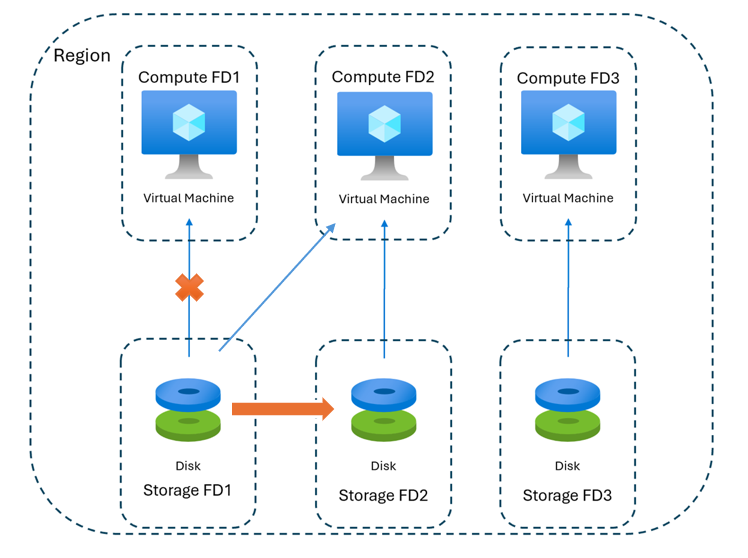

Gdy dysk SSD w wersji 2 w warstwie Premium znajdujący się w jednej domenie błędów jest dołączony do maszyny wirtualnej w innej domenie błędów, system wyzwala kopię w tle. Ten proces przenosi dysk, aby był zgodny z domeną błędów maszyny wirtualnej, co pomaga zapewnić spójne dopasowanie między obliczeniami i magazynem w celu zapewnienia lepszej niezawodności i dostępności.

Jak pokazano na poprzednim diagramie, jeśli dysk znajdujący się w domenie uszkodzeń 1 jest dołączony do maszyny wirtualnej w domenie uszkodzeń 1 i zostanie później odłączony i ponownie dołączony do maszyny wirtualnej w domenie uszkodzeń 2, system automatycznie powoduje kopię dysku w tle, aby przenieść go z domeny uszkodzeń 1 do domeny uszkodzeń 2 w celu wyrównania domen obliczeniowych i magazynowych. Ukończenie tego procesu przenoszenia w tle może potrwać do 24 godzin.

Dostępność regionalna

Obsługa dysków SSD w wersji 2 w warstwie Premium dla maszyn wirtualnych w zestawie dostępności jest obecnie ograniczona do następujących regionów, które nie obsługują stref dostępności:

• Australia Południowo-Wschodnia
• Kanada Wschodnia
• Północno-środkowe stany USA
• Zachodnia Wielka Brytania
• Zachodnio-środkowe stany USA
• Zachodnie USA

Ograniczenia

• Dyski SSD Premium v2 są wspierane dla maszyn wirtualnych w zestawie dostępności w wybranych regionach bez stref dostępności.
• Aby korzystać z tej funkcji, musisz zarejestrować swoją subskrypcję. Wykonaj kroki opisane w artykule Zarejestruj dyski SSD Premium v2 z maszynami wirtualnymi w zestawach dostępności w regionach bez stref dostępności.
• Jednocześnie można uruchomić tylko jedno kopiowanie danych w tle na jeden dysk. Podczas dołączania dysku do maszyny wirtualnej w zestawie dostępności system może uruchomić proces kopiowania w tle w celu dostosowania do domeny uszkodzeń. Jeśli spróbujesz odłączyć i ponownie dołączyć dysk, gdy ten ruch jest w toku, operacja zakończy się niepowodzeniem z powodu błędu. Aby zapobiec awarii operacji, zaczekaj na zakończenie przenoszenia lub ustaw właściwość OptimizedForFrequentAttach na dysku. To ustawienie pomija wykonywanie kopii w tle w celu wyrównania domen błędów dla przyszłych załączników. Aby uzyskać więcej informacji na temat OptimizedForFrequentAttach, postępuj zgodnie z instrukcjami Optymalizowanie kopii danych w tle dysku.
• Nie można dołączyć dysku utworzonego z migawki do maszyn wirtualnych w grupie dostępności, gdy dane są nadal kopiowane w tle. Przed dołączeniem dysku zaczekaj na zakończenie procesu kopiowania. Aby sprawdzić stan kopiowania danych w tle z migawki, postępuj zgodnie z instrukcjami podanymi tutaj.
• Zwiększenie rozmiaru dysku i zmiana klucza zarządzanego przez klienta (CMK) nie jest obsługiwana, gdy trwa kopiowanie danych w tle na potrzeby wyrównania domeny błędów.
• Dyski zarządzane SSD w wersji 2 w warstwie Premium mają również własny oddzielny zestaw ograniczeń.

Zarejestruj dyski SSD Premium v2 z maszynami wirtualnymi w dostępnych zestawach dostępności w obsługiwanych regionach bez stref dostępności

Ta funkcja jest dostępna tylko w regionach, które nie obsługują stref dostępności. Jeśli używasz obsługiwanego regionu bez stref dostępności, upewnij się, że subskrypcja jest zarejestrowana dla wymaganej funkcji.

Aby kontynuować, zarejestruj funkcję ręcznie:

• Użyj następującego polecenia, aby zarejestrować funkcję w ramach subskrypcji:

  az feature registration create --namespace Microsoft.Compute --name PV2WithAVSetRegionWithoutZone


• Użyj poniższego polecenia, aby sprawdzić, czy funkcja jest zarejestrowana:

  az feature registration show --provider Microsoft.Compute --name PV2WithAVSetRegionWithoutZone


Wdróż maszynę wirtualną i dysk SSD Premium v2 w zestawie dostępności

Interfejs wiersza polecenia platformy Azure

• Tworzenie grupy zasobów:

az group create --name myResourceGroup --location myLocation

• Liczba domen błędów obiektu przechowywania różni się w zależności od regionu. Następujące polecenie pobiera listę maksymalnie suportowanych domen błędów na region:

az vm list-skus --resource-type availabilitySets --query '[?name==`Aligned`].{Location:locationInfo[0].location,  MaximumFaultDomainCount:capabilities[0].value}' -o Table

• Utwórz zestaw dostępności:

az vm availability-set create -n myAvSet -g myResourceGroup --platform-fault-domain-count myFDCount --platform-update-domain-count myUDCount

## The value for platform-fault-domain-count should be determined based on the number of maximum supported fault domains in a given region. See previous step to check the available fault domains per region.

• Tworzenie maszyny wirtualnej:

az vm create -n myVMname -g myResourceGroupName --availability-set myAvSetName --image Win2016Datacenter --count MyCount

• Dołącz nowy dysk Premium SSD v2 do istniejących maszyn wirtualnych w zestawie dostępności.

az vm disk attach -g MyResourceGroupName --vm-name MyVMname --name MyDiskName --new --sku PremiumV2_LRS --size-gb MySize

• Dołącz istniejący dysk SSD w wersji 2 w warstwie Premium do istniejących maszyn wirtualnych w zestawie dostępności:

az vm disk attach -g MyResourceGroupName --vm-name MyVMname --disks MyDiskName

PowerShell

• Tworzenie grupy zasobów:

New-AzResourceGroup -Name myResourceGroup -Location myLocation

• Liczba domen błędów obiektu przechowywania różni się w zależności od regionu. Następujące polecenie pobiera listę maksymalnie obsługiwanych domen błędów na region:

Get-AzComputeResourceSku | Where-Object {$_.ResourceType -eq 'availabilitySets' -and $_.Name -eq 'Aligned'} | Select-Object @{Name='Location'; Expression={$_.locationInfo[0].location}}, @{Name='MaximumFaultDomainCount'; Expression={$_.capabilities[0].value}} 

• Utwórz zestaw dostępności:

New-AzAvailabilitySet -Name myAvSetName -ResourceGroupName myResourceGroup -Sku aligned -PlatformFaultDomainCount myFDCount -PlatformUpdateDomainCount myUDCount -Location myLocation 

## The value for PlatformUpdateDomainCount should be determined based on the number of maximum supported fault domains in a given region. See previous step to check the available fault domains per region.

• Tworzenie maszyny wirtualnej:

New-AzVm `
-ResourceGroupName $resourceGroupName `
-Name $vmName `
-Location $region `
-Image $vmImage `
-Size $Size `
-AvailabilitySetName $AvSetName`
-Credential $credential

• Dołącz nowy dysk Premium SSD w wersji 2 do istniejących maszyn wirtualnych w zestawie dostępności.

$vm = Get-AzVM -ResourceGroupName $resourceGroupName -Name $vmName
$vm = Add-AzVMDataDisk -VM $vm -Name $diskName -CreateOption Empty -StorageAccountType PremiumV2_LRS  -Lun $lun
Update-AzVM -VM $vm -ResourceGroupName $resourceGroupName

• Dołącz istniejący dysk Premium SSD v2 do istniejących maszyn wirtualnych w ramach zestawu dostępności:

$vm = Get-AzVM -ResourceGroupName $resourceGroupName -Name $vmName
$disk = Get-AzDisk -ResourceGroupName $resourceGroupName -Name $diskName
$vm = Add-AzVMDataDisk -VM $vm -Name $diskName -CreateOption Attach -ManagedDiskId $disk.Id -Lun $lun
Update-AzVM -VM $vm -ResourceGroupName $resourceGroupName

Portal

• Zaloguj się do witryny Azure Portal.

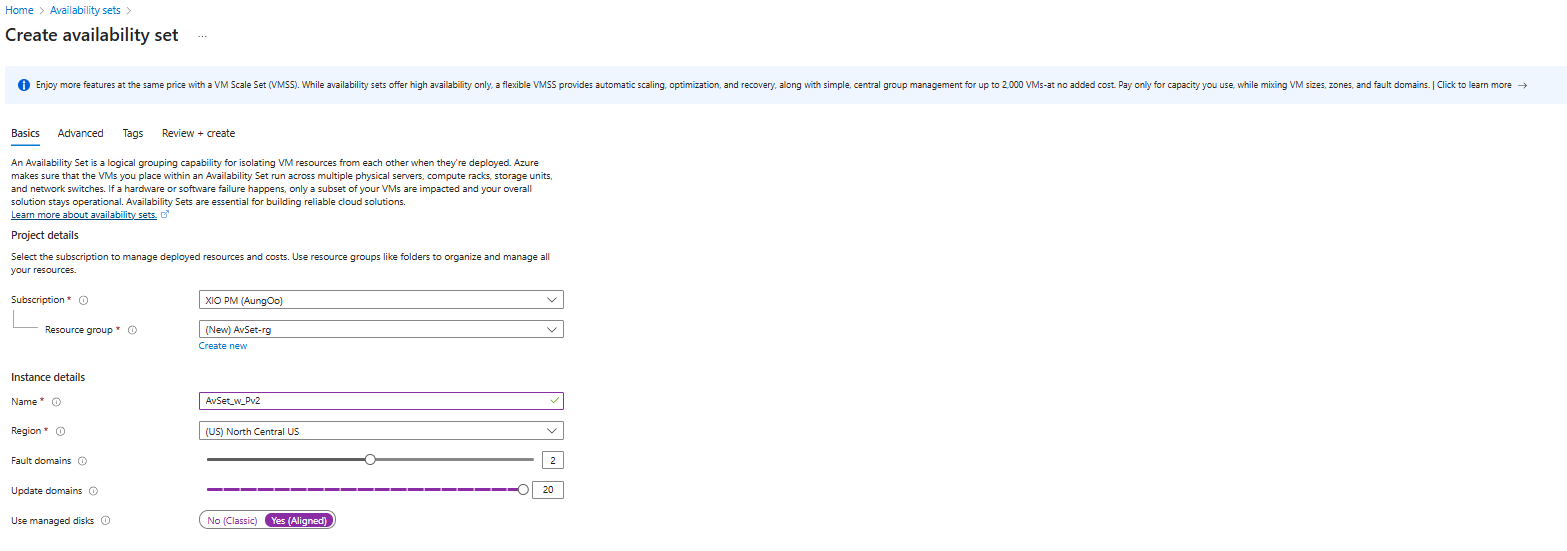

• Utwórz zestaw dostępności z ustawieniem Użyj dysku zarządzanego na wartość Tak (wyrównane)..

• Postępuj zgodnie z domyślnym procesem tworzenia maszyny wirtualnej.

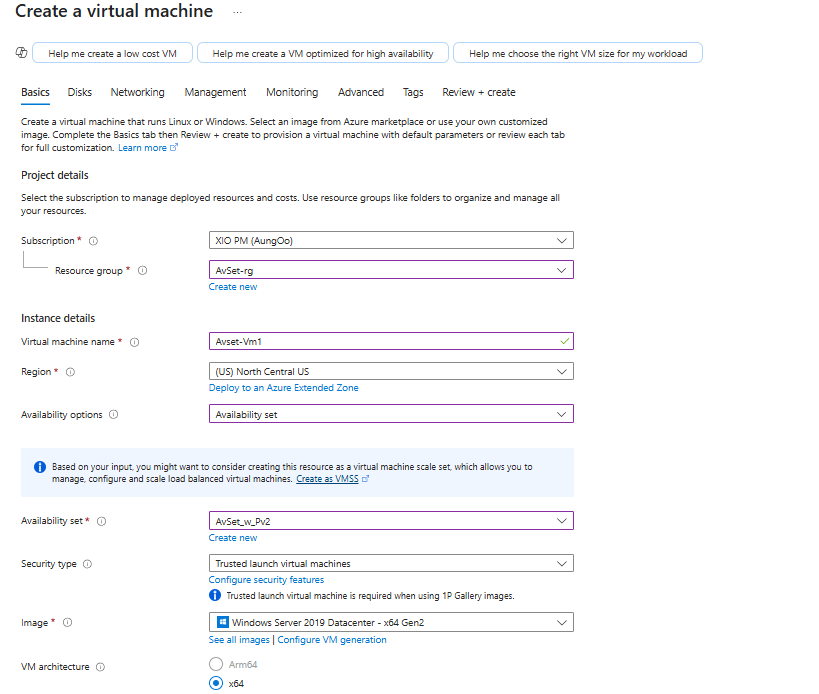

• Na stronie Podstawowe wybierz obsługiwany region i ustaw pozycję Opcje dostępności na zestaw dostępności.

• Wybierz zestaw dostępności.

• Wypełnij pozostałe pola danymi wejściowymi i przejdź do strony Dyski .

• W sekcji Dyski danych wybierz Utwórz i dołącz nowy dysk.

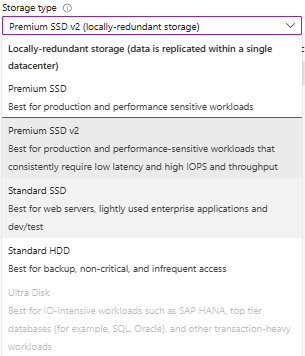

• Wybierz Disk SKU i wybierz Premium SSD v2.

• Wybierz wybrany sektor logiczny, aby wdrożyć 4k lub 512.

• Kontynuowane przez resztę wdrożenia maszyny wirtualnej.

Teraz wdrożyłeś maszynę wirtualną i składnik Premium SSD w wersji 2 w ramach zestawu wysokiej dostępności.

Optymalizowanie kopii danych w tle dysku

Zmiana właściwości dysku zoptymalizowanego pod kątem częstego podłączania

Jeśli obciążenie często przenosi dyski między maszynami wirtualnymi w tej samej lub między różnymi zestawami dostępności, włącz właściwość optimized-for-frequent-attach. Ustawienie tej właściwości na wartość true uniemożliwia systemowi wywołanie kopii zapasowej dysku w tle dla wyrównania domeny błędów podczas ponownego dołączania. optimized-for-frequent-attach można ustawić podczas tworzenia nowego nieprzyłączonego dysku lub zaktualizować go później dla istniejącego dysku. Jeśli dysk jest obecnie dołączony do maszyny wirtualnej, najpierw odłącz dysk. optimized-for-frequent-attach Zaktualizuj właściwość dysku, a następnie ponownie dołącz dysk do maszyny wirtualnej.

Aby ustawić właściwość podczas tworzenia nowego dysku nieprzyłączonego:

az disk create --name myDiskName --resource-group myResourceGroup --location myLocation --sku PremiumV2_LRS --size-gb myGB --optimized-for-frequent-attach true

Aby zaktualizować właściwość na istniejącym nieprzyłączonym dysku:

az disk update --name myDiskName --resource-group myResourceGroup --set optimizedForFrequentAttach=true

Dalsze kroki

• Wdrażanie dysku SSD w warstwie Premium w wersji 2
• Zestawy dostępności — omówienie
• Najlepsze rozwiązania dotyczące uzyskiwania wysokiej dostępności za pomocą maszyn wirtualnych platformy Azure i dysków zarządzanych
