Szczegółowe informacje w usłudze Azure Monitor dla usługi Virtual WAN
Usługa Azure Monitor Insights dla usługi Azure Virtual WAN zapewnia użytkownikom i operatorom możliwość wyświetlania stanu i stanu wirtualnej sieci WAN za pośrednictwem mapy topologicznej odnajdywanej automatycznie. Nakładki stanu i stanu zasobu na mapie zapewniają widok migawki ogólnej kondycji usługi Virtual WAN. Zasoby na mapie można nawigować za pomocą jednego kliknięcia dostępu do stron konfiguracji zasobów portalu usługi Virtual WAN.
Metryki na poziomie zasobów usługi Virtual WAN są zbierane i prezentowane za pośrednictwem wstępnie spakowanego skoroszytu metryk usługi Virtual WAN. W skoroszycie przedstawiono metryki na poziomach usługi Virtual WAN, centrum, bramy i połączenia. W tym artykule przedstawiono procedurę używania usługi Azure Monitor Insights for Virtual WAN do wyświetlania topologii i metryk usługi Virtual WAN w jednym miejscu.
Uwaga
Opcja menu Szczegółowe informacje znajduje się w portalu usługi Virtual WAN w obszarze Monitorowanie. Dostęp do skoroszytu topologii i metryk usługi Virtual WAN można również uzyskać za pomocą usługi Azure Monitor dla sieci. Aby uzyskać więcej informacji, zobacz Azure Monitor for Networks.
Zanim rozpoczniesz
Aby wykonać kroki opisane w tym artykule, musisz mieć wirtualną sieć WAN z co najmniej jednym koncentratorem. Aby utworzyć usługę Virtual WAN i koncentrator, wykonaj kroki opisane w następujących artykułach:
Wyświetlanie topologii sieci VWAN
Przejdź do witryny Azure Portal>Virtual WAN. W menu Monitorowanie w okienku po lewej stronie wybierz pozycję Szczegółowe informacje (wersja zapoznawcza). Zostanie wyświetlony widok Szczegółowe informacje . Przedstawia mapę zależności usługi Virtual WAN i mini skoroszyt metryk wysokiego poziomu.

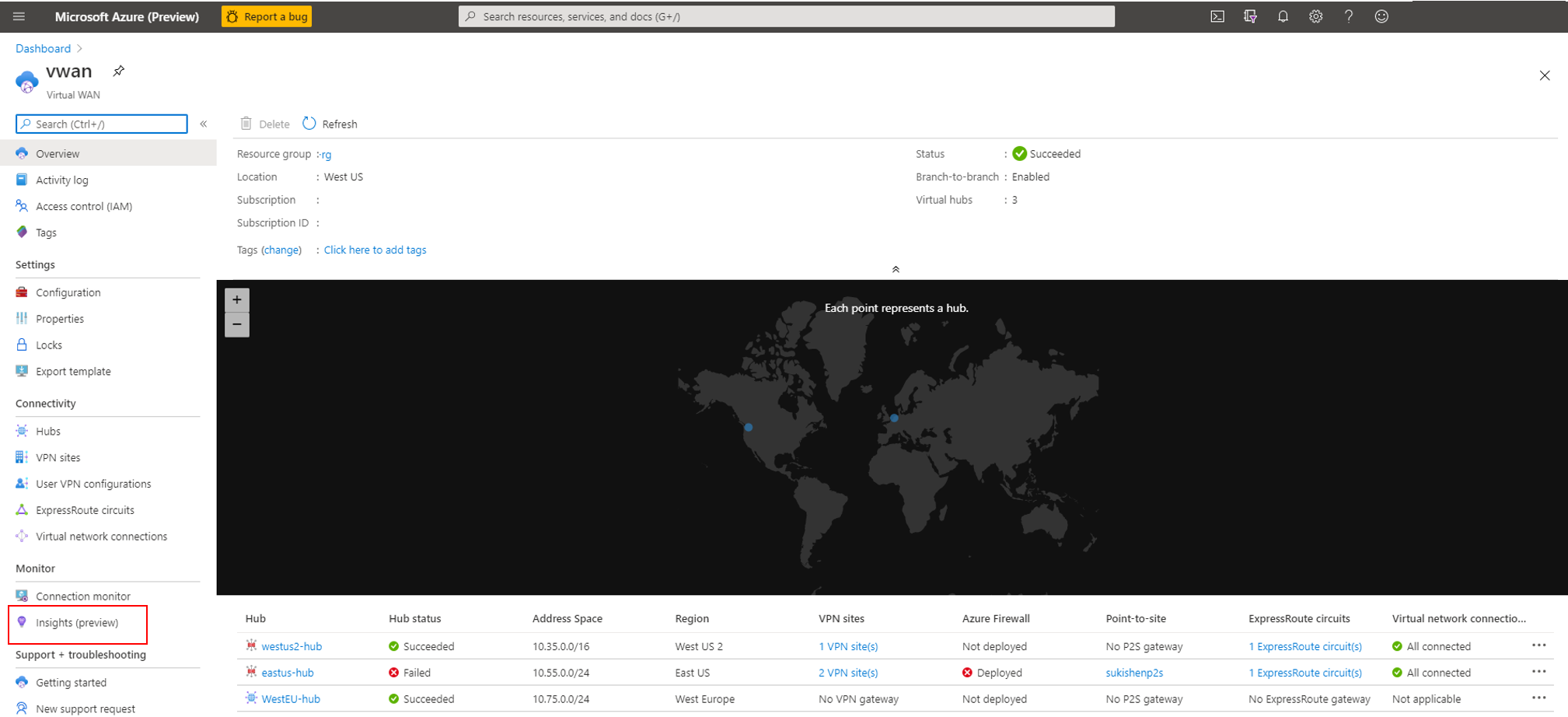

Rysunek 1. Menu Monitorowanie > szczegółowych informacji
W widoku Szczegółowe informacje można wyświetlić automatycznie wykryte zasoby usługi Virtual WAN. Te zasoby obejmują koncentratory, bramy, zapory, połączenia i sieci wirtualne będące szprychami, urządzenia WUS innych firm i gałęzie w kompleksowej wirtualnej sieci WAN. Aby zapoznać się z przykładem, zobacz Rysunek 2.
Stan i stan zasobu są oznaczone kolorami i nakładane na ikony zasobów na mapie. Metryki usługi Virtual WAN wysokiego poziomu, takie jak pojemności koncentratora i wykorzystanie bramy, są wyświetlane po prawej stronie okna w miniszycie.

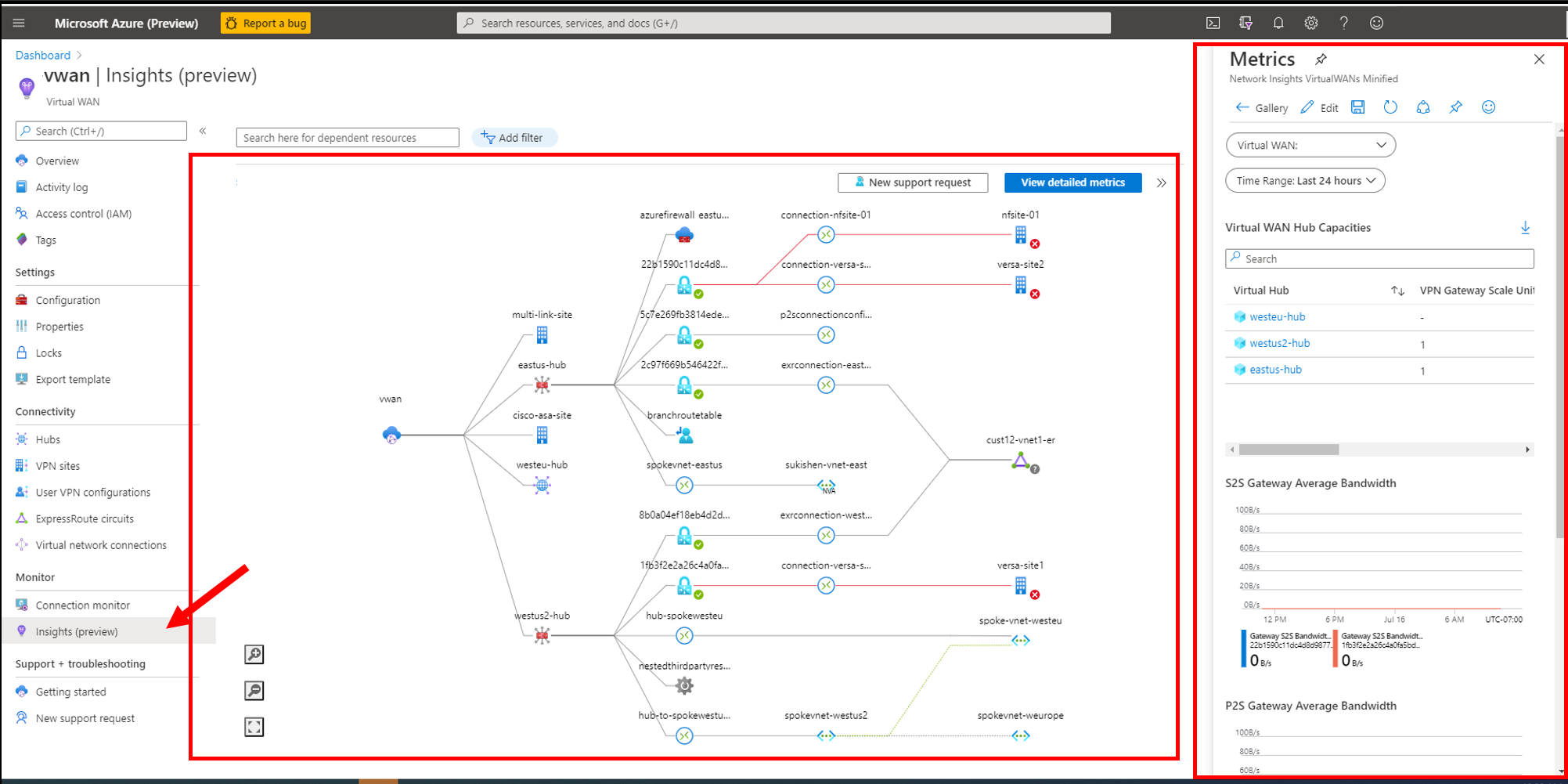

Rysunek 2. Widok szczegółowych informacji
Widok zależności
Widok zależności dla usługi Virtual WAN ułatwia wizualizowanie połączonego widoku wszystkich zasobów usługi Virtual WAN szeroko zorganizowanych w architekturę piasty i szprych.

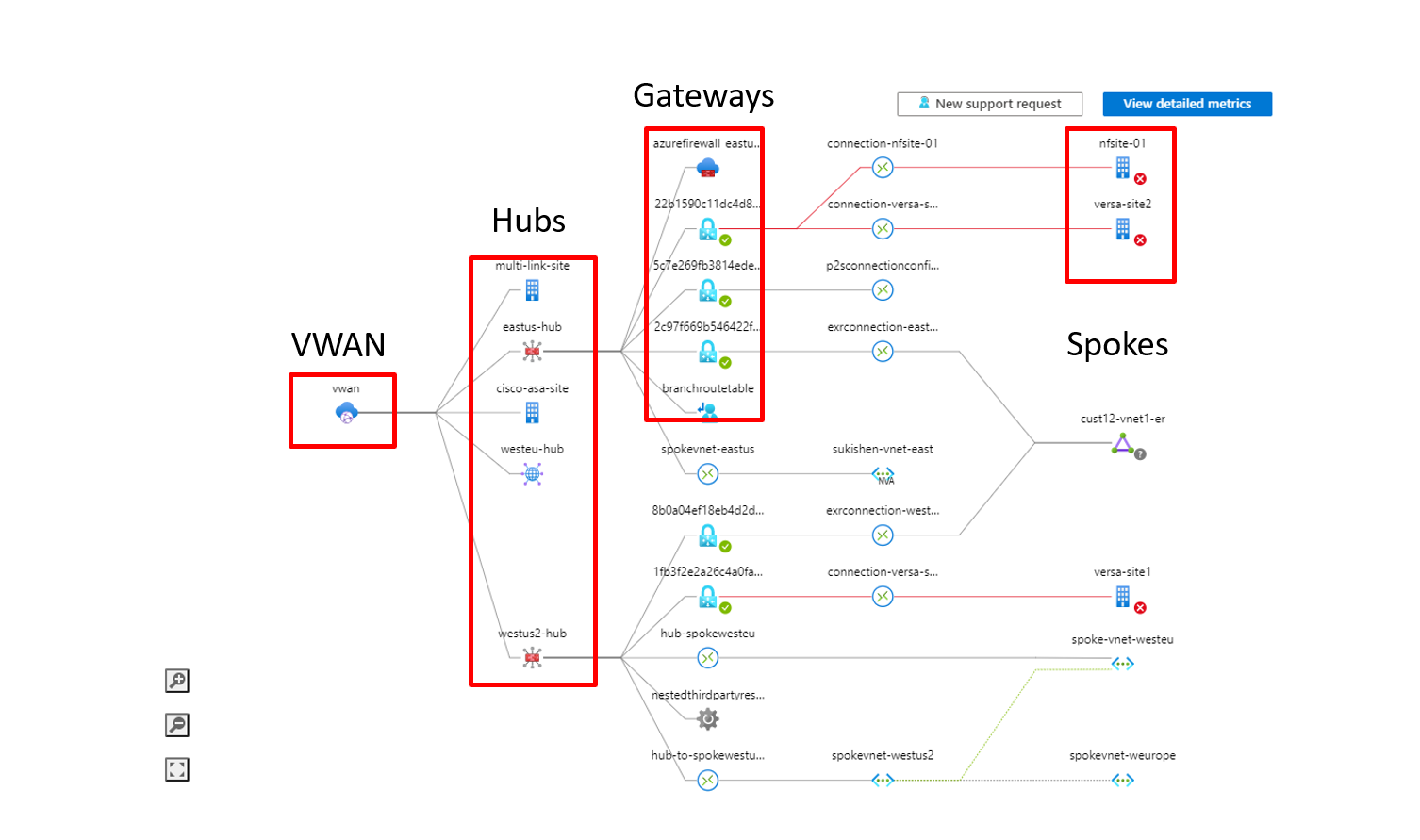

Rysunek 3. Widok zależności VWAN
Mapa widoku Zależności wyświetla następujące zasoby jako połączony graf:
- Koncentratory usługi Virtual WAN w różnych regionach świadczenia usługi Azure.
- Sieci wirtualne będące szprychami, które są bezpośrednio połączone z koncentratorem.
- Sieci VPN i lokacje oddziałów usługi Azure ExpressRoute oraz użytkownicy P2S, którzy są połączeni z każdym koncentratorem za pośrednictwem odpowiednich połączeń expressRoute, S2S i P2S oraz bram sieci wirtualnej.
- Zapory platformy Azure (w tym serwery proxy zapory innych firm) wdrożone w koncentratorze (zabezpieczonym koncentratorze).
- Urządzenia WUS innych firm (wirtualne urządzenia sieciowe), które są wdrażane w sieciach wirtualnych szprych.
Mapa zależności wyświetla również pośrednio połączone sieci wirtualne (sieci wirtualne połączone za pomocą komunikacji równorzędnej z sieciami wirtualnymi będącej szprychami usługi Virtual WAN).
Mapa zależności umożliwia łatwą nawigację do ustawień konfiguracji każdego zasobu. Możesz na przykład umieścić wskaźnik myszy na zasobie centrum, aby wyświetlić podstawową konfigurację zasobu, na przykład region koncentratora i prefiks koncentratora. Kliknij prawym przyciskiem myszy, aby uzyskać dostęp do strony witryny Azure Portal zasobu centrum.

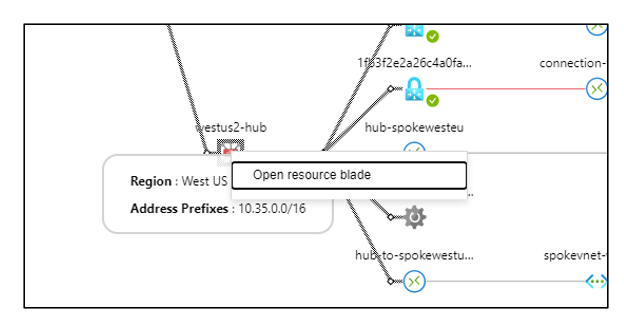

Rysunek 4. Przechodzenie do informacji specyficznych dla zasobów
Pasek wyszukiwania i filtrowania w widoku Zależności umożliwia łatwe wyszukiwanie na grafie. Różne filtry ułatwiają zawężenie wyszukiwania do określonej ścieżki i stanu.

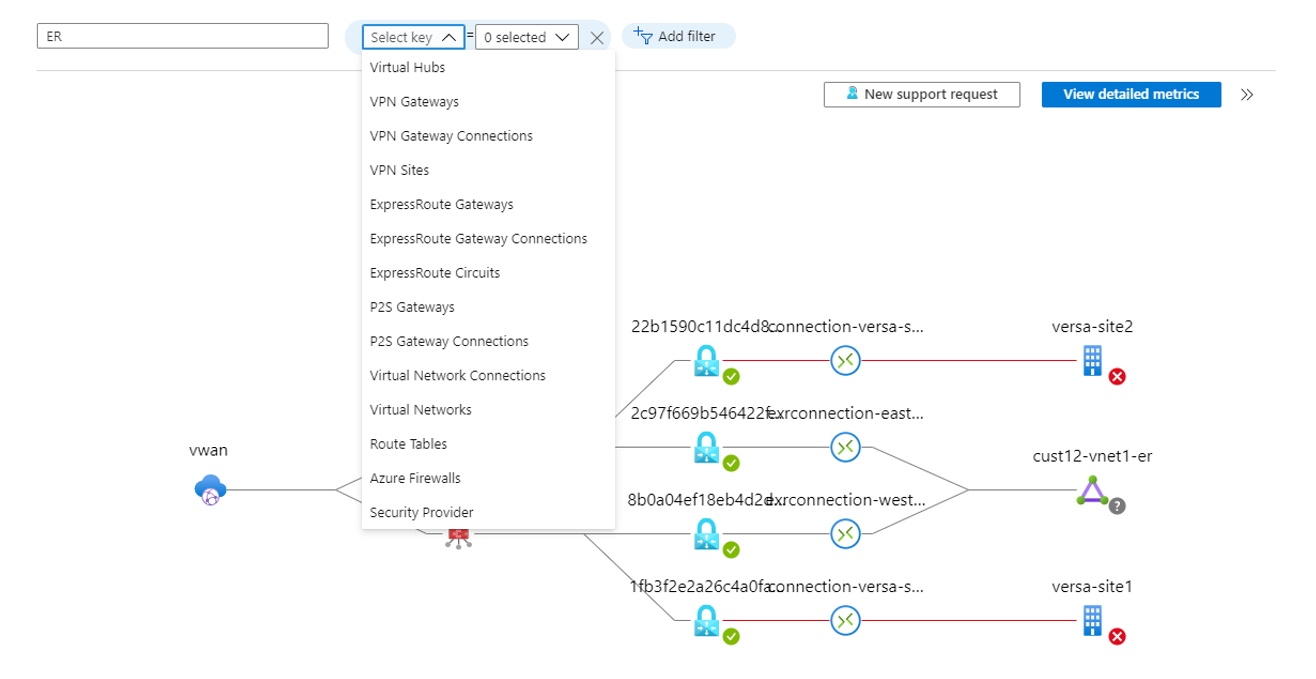

Rysunek 5. Wyszukiwanie i filtrowanie
Szczegółowe metryki
Aby uzyskać dostęp do szczegółowej strony Metryki, możesz wybrać pozycję Wyświetl szczegółowe metryki. Strona Metryki to pulpit nawigacyjny, który jest wstępnie skonfigurowany z oddzielnymi kartami. Te karty zapewniają wgląd w pojemność, wydajność i wykorzystanie zasobów usługi Virtual WAN na poziomie sieci Virtual-WAN i na poziomie centrum oraz na poziomie poszczególnych połączeń.

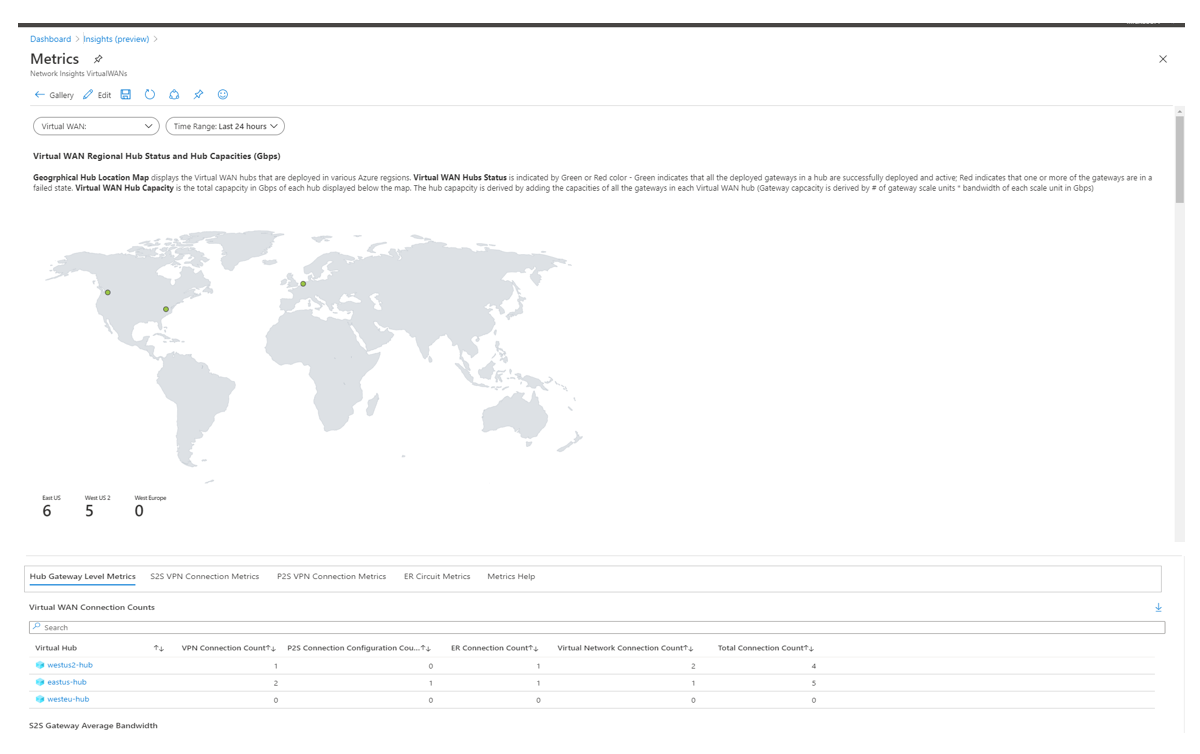

Rysunek 6. Pulpit nawigacyjny szczegółowych metryk
Następne kroki
- Aby dowiedzieć się więcej, zobacz Metryki w usłudze Azure Monitor.
- Pełny opis wszystkich metryk usługi Virtual WAN można znaleźć w temacie Monitoring Virtual WAN data reference (Monitorowanie danych usługi Virtual WAN).
- Aby uzyskać dodatkowe informacje o monitorowaniu usługi Virtual WAN, zobacz Monitorowanie usługi Azure Virtual WAN
