Routing sieci VPN typu punkt-lokacja — informacje
Ten artykuł pomaga zrozumieć, jak działa routing sieci VPN typu punkt-lokacja platformy Azure. Zachowanie routingu sieci VPN punkt-lokacja jest zależne od systemu operacyjnego klienta, protokołu używanego do połączenia sieci VPN oraz sposobu połączenia sieci wirtualnych ze sobą. Aby uzyskać więcej informacji na temat sieci VPN typu punkt-lokacja, w tym obsługiwanych protokołów, zobacz About Point-to-Site VPN (Informacje o sieci VPN typu punkt-lokacja).
Jeśli wprowadzisz zmianę w topologii sieci i masz klientów sieci VPN z systemem Windows, pakiet klienta sieci VPN dla klientów z systemem Windows musi zostać pobrany i zainstalowany ponownie, aby zmiany zostały zastosowane do klienta.
Uwaga
Ten artykuł dotyczy tylko protokołów IKEv2 i OpenVPN.
Informacje o diagramach
W tym artykule znajduje się wiele różnych diagramów. Każda sekcja zawiera inną topologię lub konfigurację. Na potrzeby tego artykułu połączenia lokacja-lokacja (S2S) i połączenia między sieciami wirtualnymi działają w taki sam sposób, jak oba tunele IPsec. Wszystkie bramy sieci VPN w tym artykule są oparte na trasach.

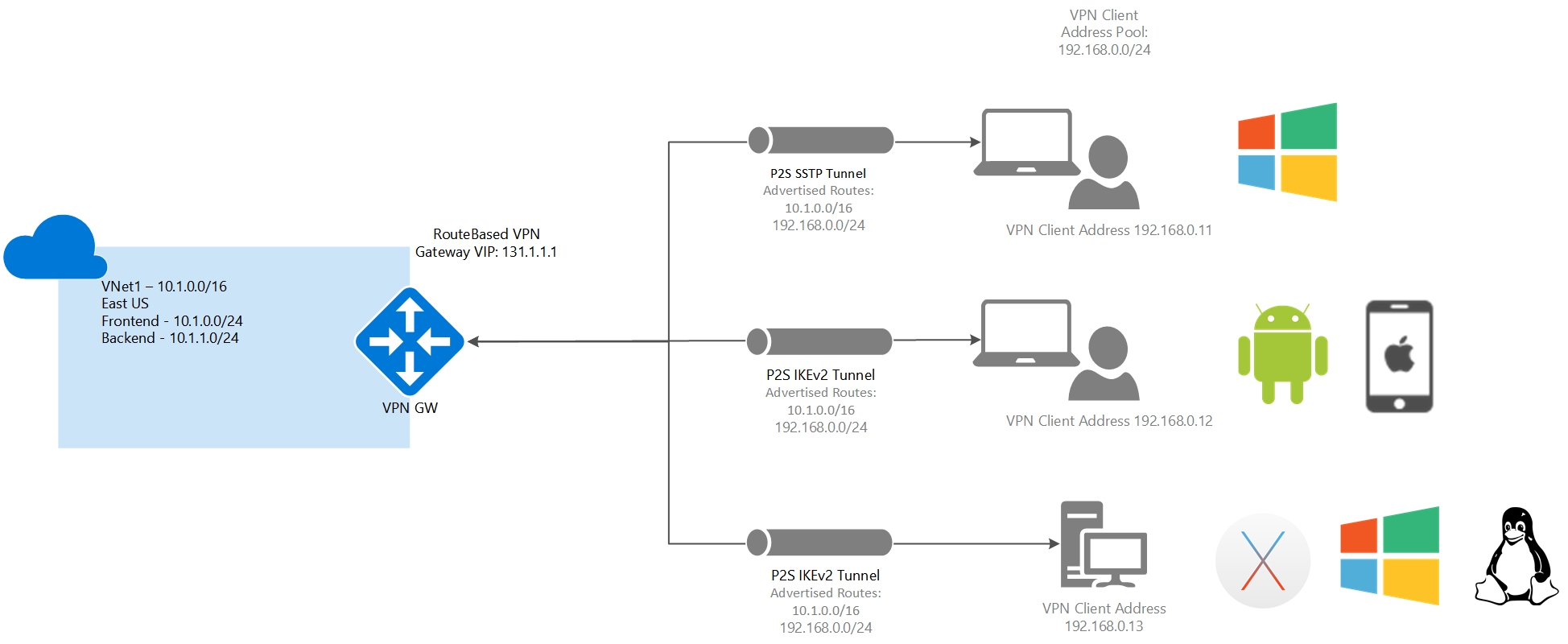

Jedna izolowana sieć wirtualna
W tym przykładzie połączenie bramy sieci VPN typu punkt-lokacja dotyczy sieci wirtualnej, która nie jest połączona ani połączona za pomocą komunikacji równorzędnej z żadną inną siecią wirtualną (VNet1). W tym przykładzie klienci mogą uzyskiwać dostęp do sieci VNet1.
Przestrzeń adresowa
- Sieć wirtualna 1: 10.1.0.0/16
Dodane trasy
Trasy dodane do klientów systemu Windows: 10.1.0.0/16, 192.168.0.0/24
Trasy dodane do klientów innych niż Windows: 10.1.0.0/16, 192.168.0.0/24
Access
Klienci systemu Windows mogą uzyskiwać dostęp do sieci VNet1
Klienci spoza systemu Windows mogą uzyskiwać dostęp do sieci VNet1

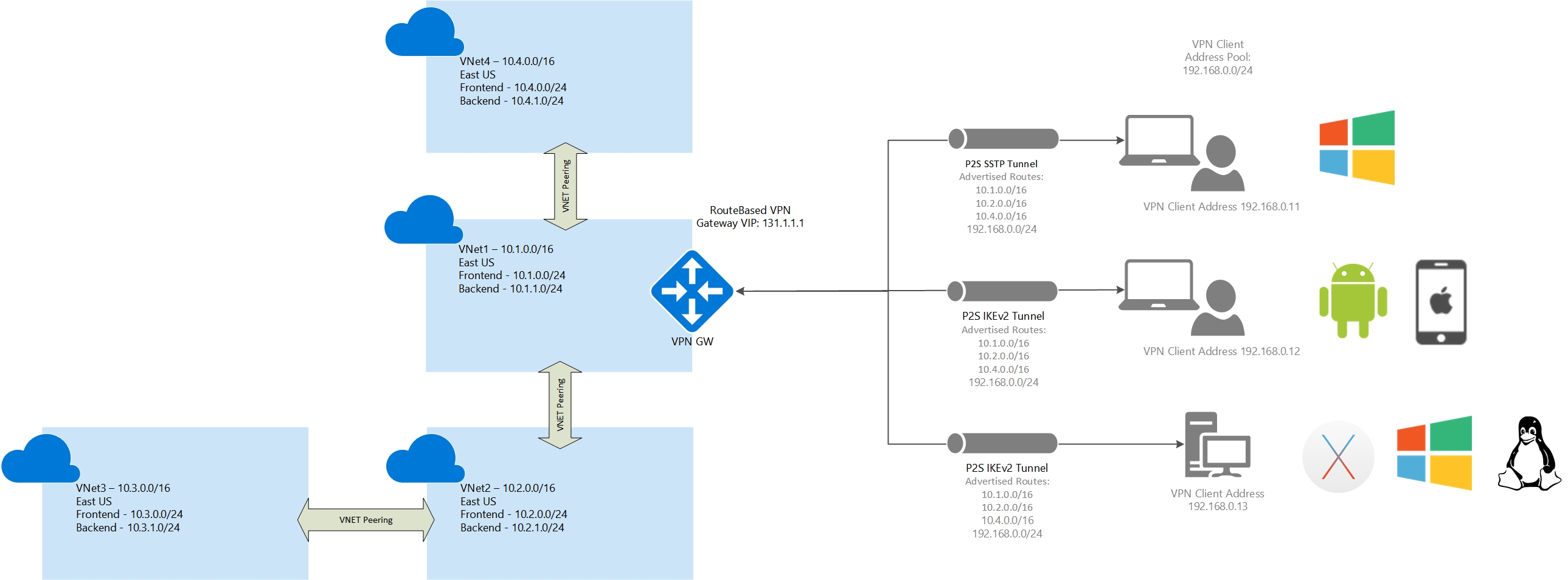

Wiele równorzędnych sieci wirtualnych
W tym przykładzie połączenie bramy sieci VPN typu punkt-lokacja dotyczy sieci VNet1. Sieć VNet1 jest równorzędna z siecią VNet2. Sieć wirtualna 2 jest równorzędna z siecią VNet3. Sieć VNet1 jest równorzędna z siecią VNet4. Nie ma bezpośredniej komunikacji równorzędnej między sieciami VNet1 i VNet3. Sieć VNet1 ma włączoną opcję "Zezwalaj na tranzyt bramy", a sieci VNet2 i VNet4 mają włączoną opcję "Użyj bram zdalnych".
Klienci korzystający z systemu Windows mogą uzyskiwać dostęp do bezpośrednio równorzędnych sieci wirtualnych, ale klient sieci VPN musi zostać pobrany ponownie, jeśli zostaną wprowadzone jakiekolwiek zmiany w komunikacji równorzędnej sieci wirtualnych lub topologii sieci. Klienci z systemem innym niż Windows mogą uzyskiwać dostęp do bezpośrednio równorzędnych sieci wirtualnych. Dostęp nie jest przechodniy i jest ograniczony tylko do bezpośrednio równorzędnych sieci wirtualnych.
Przestrzeń adresowa:
Sieć wirtualna 1: 10.1.0.0/16
Sieć wirtualna 2: 10.2.0.0/16
VNet3: 10.3.0.0/16
Sieć wirtualna 4: 10.4.0.0/16
Dodane trasy
Trasy dodane do klientów systemu Windows: 10.1.0.0/16, 10.2.0.0/16, 10.4.0.0/16, 192.168.0.0/24
Trasy dodane do klientów innych niż Windows: 10.1.0.0/16, 10.2.0.0/16, 10.4.0.0/16, 192.168.0.0/24
Access
Klienci systemu Windows mogą uzyskiwać dostęp do sieci VNet1, VNet2 i VNet4, ale aby zmiany topologii zaczęły obowiązywać, należy pobrać ponownie klienta sieci VPN.
Klienci spoza systemu Windows mogą uzyskiwać dostęp do sieci VNet1, VNet2 i VNet4

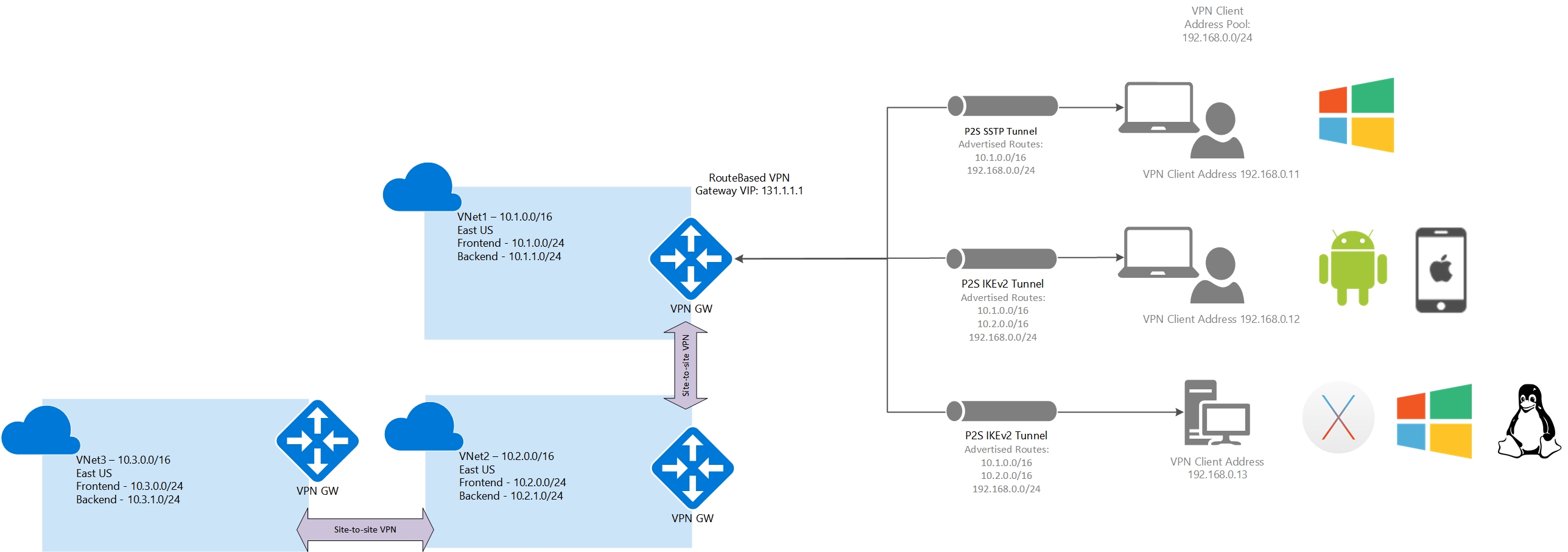

Wiele sieci wirtualnych połączonych przy użyciu sieci VPN S2S
W tym przykładzie połączenie bramy sieci VPN typu punkt-lokacja dotyczy sieci VNet1. Sieć VNet1 jest połączona z siecią wirtualną VNet2 przy użyciu połączenia sieci VPN typu lokacja-lokacja. Sieć VNet2 jest połączona z siecią VNet3 przy użyciu połączenia sieci VPN typu lokacja-lokacja. Nie ma bezpośredniego połączenia komunikacji równorzędnej ani sieci VPN typu lokacja-lokacja między sieciami VNet1 i VNet3. Wszystkie połączenia typu lokacja-lokacja nie uruchamiają protokołu BGP na potrzeby routingu.
Klienci korzystający z systemu Windows lub innego obsługiwanego systemu operacyjnego mogą uzyskiwać dostęp tylko do sieci VNet1. Aby uzyskać dostęp do dodatkowych sieci wirtualnych, należy użyć protokołu BGP.
Przestrzeń adresowa
Sieć wirtualna 1: 10.1.0.0/16
Sieć wirtualna 2: 10.2.0.0/16
VNet3: 10.3.0.0/16
Dodane trasy
Trasy dodane do klientów systemu Windows: 10.1.0.0/16, 192.168.0.0/24
Trasy dodane do klientów innych niż Windows: 10.1.0.0/16, 10.2.0.0/16, 192.168.0.0/24
Access
Klienci systemu Windows mogą uzyskiwać dostęp tylko do sieci VNet1
Klienci spoza systemu Windows mogą uzyskiwać dostęp tylko do sieci VNet1

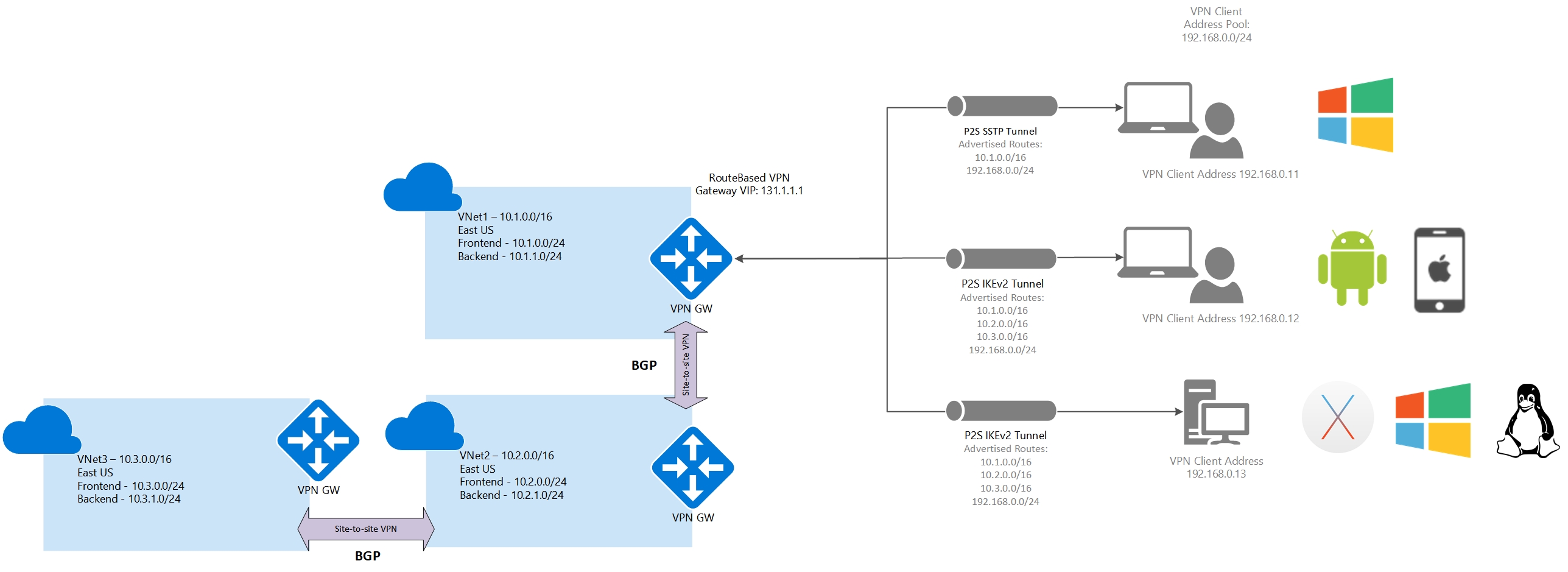

Wiele sieci wirtualnych połączonych przy użyciu sieci VPN S2S (BGP)
W tym przykładzie połączenie bramy sieci VPN typu punkt-lokacja dotyczy sieci VNet1. Sieć VNet1 jest połączona z siecią wirtualną VNet2 przy użyciu połączenia sieci VPN typu lokacja-lokacja. Sieć VNet2 jest połączona z siecią VNet3 przy użyciu połączenia sieci VPN typu lokacja-lokacja. Nie ma bezpośredniego połączenia komunikacji równorzędnej ani sieci VPN typu lokacja-lokacja między sieciami VNet1 i VNet3. Wszystkie połączenia typu lokacja-lokacja uruchamiają protokół BGP na potrzeby routingu.
Klienci korzystający z systemu Windows lub innego obsługiwanego systemu operacyjnego mogą uzyskiwać dostęp do wszystkich sieci wirtualnych połączonych przy użyciu połączenia sieci VPN typu lokacja-lokacja, ale trasy do połączonych sieci wirtualnych muszą zostać ręcznie dodane do klientów systemu Windows.
Przestrzeń adresowa
Sieć wirtualna 1: 10.1.0.0/16
Sieć wirtualna 2: 10.2.0.0/16
VNet3: 10.3.0.0/16
Dodane trasy
Trasy dodane do klientów systemu Windows: 10.1.0.0/16, 192.168.0.0/24
Trasy dodane do klientów innych niż Windows: 10.1.0.0/16, 10.2.0.0/16, 10.3.0.0/16, 192.168.0.0/24
Access
Klienci systemu Windows mogą uzyskiwać dostęp do sieci VNet1, VNet2 i VNet3, ale trasy do sieci VNet2 i VNet3 będą musiały zostać dodane ręcznie.
Klienci spoza systemu Windows mogą uzyskiwać dostęp do sieci VNet1, VNet2 i VNet3
Jedna sieć wirtualna i oddział
W tym przykładzie połączenie bramy sieci VPN typu punkt-lokacja dotyczy sieci VNet1. Sieć VNet1 nie jest połączona/połączona za pomocą komunikacji równorzędnej z żadną inną siecią wirtualną, ale jest połączona z lokacją lokalną za pośrednictwem połączenia sieci VPN typu lokacja-lokacja, które nie korzysta z protokołu BGP.
Klienci z systemem Windows i innych niż Windows mogą uzyskiwać dostęp tylko do sieci VNet1.
Przestrzeń adresowa
Sieć wirtualna 1: 10.1.0.0/16
Witryna 1: 10.101.0.0/16
Dodane trasy
Trasy dodane do klientów systemu Windows: 10.1.0.0/16, 192.168.0.0/24
Trasy dodane do klientów innych niż Windows: 10.1.0.0/16, 192.168.0.0/24
Access
Klienci systemu Windows mogą uzyskiwać dostęp tylko do sieci VNet1
Klienci spoza systemu Windows mogą uzyskiwać dostęp tylko do sieci VNet1

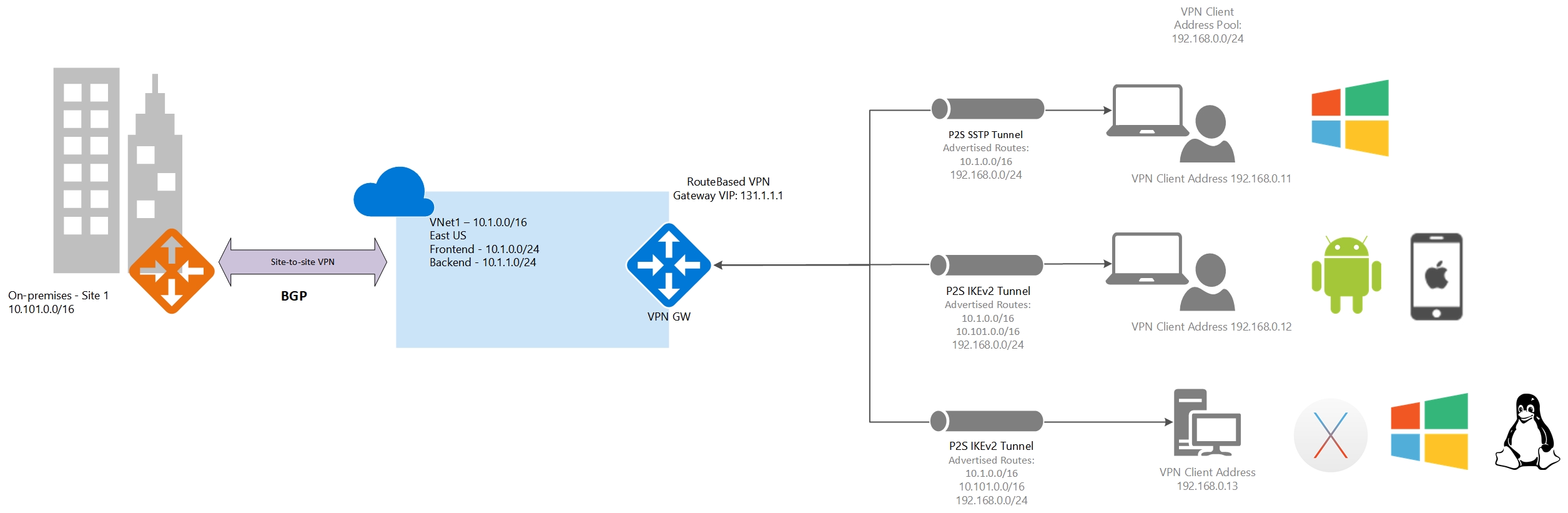

Jedna sieć wirtualna i oddział (BGP)
W tym przykładzie połączenie bramy sieci VPN typu punkt-lokacja dotyczy sieci VNet1. Sieć VNet1 nie jest połączona ani połączona za pomocą komunikacji równorzędnej z żadną inną siecią wirtualną, ale jest połączona z lokacją lokalną (lokacja1) za pośrednictwem połączenia sieci VPN typu lokacja-lokacja z uruchomionym protokołem BGP.
Klienci systemu Windows mogą uzyskiwać dostęp do sieci wirtualnej i biura oddziału (Site1), ale trasy do lokacji Site1 muszą zostać ręcznie dodane do klienta. Klienci spoza systemu Windows mogą uzyskiwać dostęp do sieci wirtualnej i lokalnego oddziału.
Przestrzeń adresowa
Sieć wirtualna 1: 10.1.0.0/16
Witryna 1: 10.101.0.0/16
Dodane trasy
Trasy dodane do klientów systemu Windows: 10.1.0.0/16, 192.168.0.0/24
Trasy dodane do klientów innych niż Windows: 10.1.0.0/16, 10.101.0.0/16, 192.168.0.0/24
Access
Klienci systemu Windows mogą uzyskiwać dostęp do sieci VNet1 i Site1, ale trasy do lokacji Site1 muszą zostać dodane ręcznie.
Klienci spoza systemu Windows mogą uzyskiwać dostęp do sieci VNet1 i Site1.
Wiele sieci wirtualnych połączonych przy użyciu połączenia S2S i biura oddziału
W tym przykładzie połączenie bramy sieci VPN typu punkt-lokacja dotyczy sieci VNet1. Sieć VNet1 jest połączona z siecią wirtualną VNet2 przy użyciu połączenia sieci VPN typu lokacja-lokacja. Sieć VNet2 jest połączona z siecią VNet3 przy użyciu połączenia sieci VPN typu lokacja-lokacja. Między sieciami VNet1 i VNet3 nie ma bezpośredniej komunikacji równorzędnej ani tunelu sieci VPN typu lokacja-lokacja. Sieć VNet3 jest połączona z oddziałem (Site1) przy użyciu połączenia sieci VPN typu lokacja-lokacja. Wszystkie połączenia sieci VPN nie korzystają z protokołu BGP.
Wszyscy klienci mogą uzyskiwać dostęp tylko do sieci VNet1.
Przestrzeń adresowa
Sieć wirtualna 1: 10.1.0.0/16
Sieć wirtualna 2: 10.2.0.0/16
VNet3: 10.3.0.0/16
Witryna 1: 10.101.0.0/16
Dodane trasy
Trasy dodane do klientów systemu Windows: 10.1.0.0/16, 192.168.0.0/24
Trasy dodane do klientów innych niż Windows: 10.1.0.0/16, 10.2.0.0/16, 10.3.0.0/16, 10.101.0.0/16, 192.168.0.0/24
Access
Klienci systemu Windows mogą uzyskiwać dostęp tylko do sieci VNet1
Klienci spoza systemu Windows mogą uzyskiwać dostęp tylko do sieci VNet1

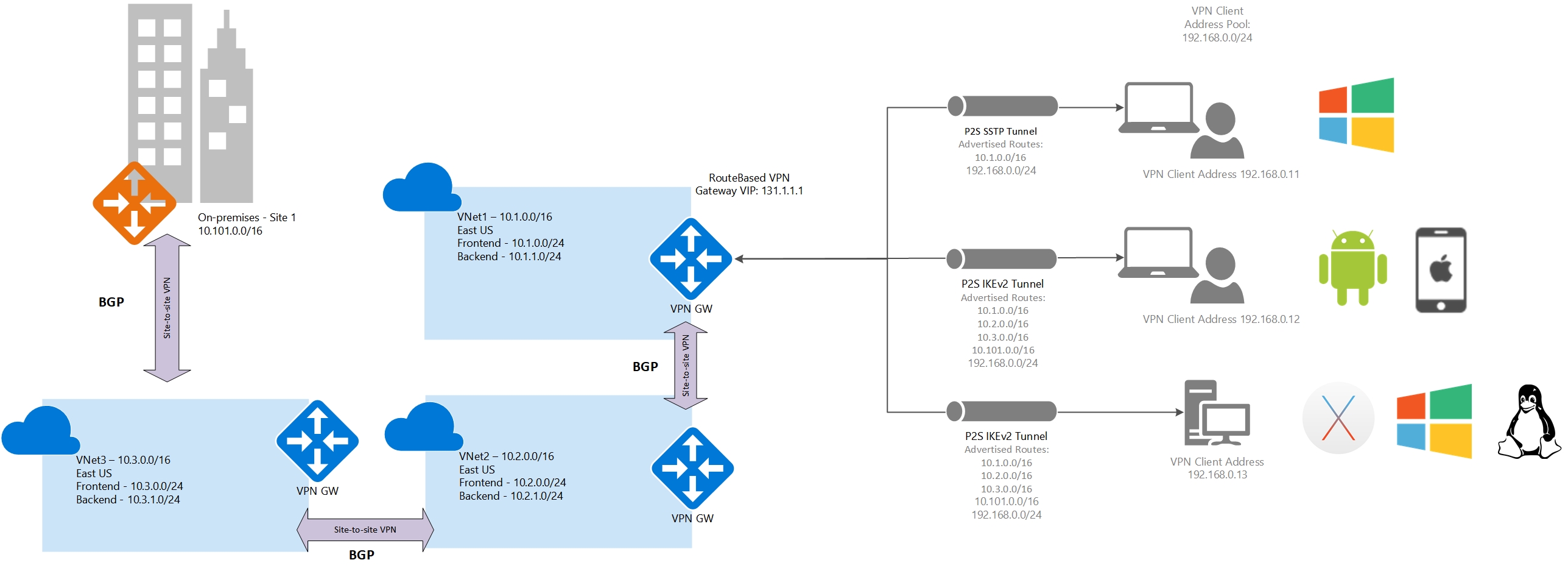

Wiele sieci wirtualnych połączonych przy użyciu połączenia S2S i biura oddziału (BGP)
W tym przykładzie połączenie bramy sieci VPN typu punkt-lokacja dotyczy sieci VNet1. Sieć VNet1 jest połączona z siecią wirtualną VNet2 przy użyciu połączenia sieci VPN typu lokacja-lokacja. Sieć VNet2 jest połączona z siecią VNet3 przy użyciu połączenia sieci VPN typu lokacja-lokacja. Między sieciami VNet1 i VNet3 nie ma bezpośredniej komunikacji równorzędnej ani tunelu sieci VPN typu lokacja-lokacja. Sieć VNet3 jest połączona z oddziałem (Site1) przy użyciu połączenia sieci VPN typu lokacja-lokacja. Wszystkie połączenia sieci VPN są uruchomione przy użyciu protokołu BGP.
Klienci korzystający z systemu Windows mogą uzyskiwać dostęp do sieci wirtualnych i lokacji połączonych przy użyciu połączenia sieci VPN typu lokacja-lokacja, ale trasy do sieci VNet2, VNet3 i Site1 muszą zostać ręcznie dodane do klienta. Klienci z systemem innym niż Windows mogą uzyskiwać dostęp do sieci wirtualnych i lokacji połączonych przy użyciu połączenia sieci VPN typu lokacja-lokacja bez żadnej interwencji ręcznej. Dostęp jest przechodniy, a klienci mogą uzyskiwać dostęp do zasobów we wszystkich połączonych sieciach wirtualnych i lokacjach (lokalnie).
Przestrzeń adresowa
Sieć wirtualna 1: 10.1.0.0/16
Sieć wirtualna 2: 10.2.0.0/16
VNet3: 10.3.0.0/16
Witryna 1: 10.101.0.0/16
Dodane trasy
Trasy dodane do klientów systemu Windows: 10.1.0.0/16, 192.168.0.0/24
Trasy dodane do klientów innych niż Windows: 10.1.0.0/16, 10.2.0.0/16, 10.3.0.0/16, 10.101.0.0/16, 192.168.0.0/24
Access
Klienci systemu Windows mogą uzyskiwać dostęp do sieci VNet1, VNet2, VNet3 i Site1, ale trasy do sieci VNet2, VNet3 i Site1 muszą zostać ręcznie dodane do klienta.
Klienci spoza systemu Windows mogą uzyskiwać dostęp do sieci VNet1, Vnet2, VNet3 i Site1.
Następne kroki
Zobacz Tworzenie sieci VPN punkt-lokacja przy użyciu witryny Azure Portal , aby rozpocząć tworzenie sieci VPN P2S.
