Monitor szeregowy

Omówienie

Monitor szeregowy umożliwia użytkownikom konfigurowanie, monitorowanie i komunikowanie się z portami seryjnymi.

Program Visual Studio

Okno jest podzielone na dwie sekcje. W górnej sekcji przedstawiono tryb monitorowania (szeregowy), port (wirtualny port COM3), szybkość transmisji (115200), zakończenie wiersza (Brak) i przycisk Zatrzymaj monitorowanie. W dolnej sekcji są wyświetlane komunikaty składające się z czterech wierszy tekstu Hello, World!

Możliwości

• Monitoruj port szeregowy: wybierz przycisk Uruchom monitorowanie lub Zatrzymaj monitorowanie , aby określić, czy mają być monitorowane dane pochodzące z portu.
• Wysyłanie danych do portu szeregowego: wprowadź tekst w polu tekstowym w dolnej części widoku. Użyj Enter lub wybierz przycisk strzałki Wyślij wiadomość, aby wysłać dane.
• Wyczyść dane wyjściowe monitora szeregowego: wybierz przycisk Wyczyść dane wyjściowe, aby wyczyścić pole tekstowe danych przychodzących.
• Wyślij wstępnie ustawione sygnały sterujące: użyj przycisku split-button obok pola wejściowego, aby wysyłać wstępnie ustawione sygnały sterujące (Ctrl+C, Ctrl+D, Ctrl+X i Ctrl+Z).
• Konfigurowanie ustawień monitora szeregowego i połączenia portów: zapoznaj się z poniższą tabelą, aby dowiedzieć się więcej o ustawieniach zapewnianych przez monitor szeregowy.

Konfigurowalne ustawienia

Ustawienia	Opis	Użycie	Dostępne opcje
Port	Porty, które są aktywnie połączone z urządzeniem	Korzystanie z listy rozwijanej Port	Urządzenia zgodne z portem seryjnym połączone z maszyną
Szybkość transmisji	Częstotliwość, z jaką monitor próbuje nawiązać komunikację z połączonym urządzeniem	Korzystanie z listy rozwijanej Szybkość transmisji	300, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 74880, 115200, 230000, 250000
Zakończenie wiersza	Wiersz kończący się na komunikatach wysyłanych do połączonego urządzenia	Korzystanie z listy rozwijanej Zakończenie wiersza	Brak, LF, CR, CRLF
Sygnatura czasowa	Dodaje znaczniki czasu do danych wyjściowych odebranych z połączonego portu	Użyj przycisku przełączania znacznika czasu	Włączone/wyłączone
Autostruowanie	Czy automatycznie przewijać nową zawartość pochodzącą z połączonego portu	Użyj przycisku przełączania autostruowania	Włączone/wyłączone
Automatyczne ponowne łączenie	Umożliwia automatyczne ponowne nawiązywanie połączenia i monitorowanie odłączonych wybranych portów	Użyj przycisku przełączania automatycznego ponownego łączenia w trybie seryjnym	Włączone/wyłączone
Kodowanie komunikatu	Może wybrać typ kodowania komunikatów wysyłanych do portu szeregowego	Używanie listy rozwijanej kodowania komunikatów w trybie seryjnym	Tekst (utf8), szesnastkowy, binarny
Bity danych	Może wybrać liczbę bitów danych używanych do połączenia portu szeregowego	Użyj listy rozwijanej Bity danych w dodatkowych ustawieniach	5, 6, 7, 8
Zatrzymywanie bitów	Może wybrać liczbę bitów zatrzymania używanych dla połączenia portu szeregowego	Użyj listy rozwijanej Zatrzymaj bity w dodatkowych ustawieniach	1, 1.5, 2
Parytet	Może wybrać, jaka parzystość jest używana dla połączenia portu szeregowego	Użyj listy rozwijanej Parity w dodatkowych ustawieniach	Brak, Nieparzyste, Parzyste, Znak, Spacja
Rejestrowanie plików	Umożliwia rejestrowanie danych wyjściowych w pliku	Użyj przycisku przełączania rejestrowania plików, a także przycisku Wybierz katalog plików dziennika, aby wybrać żądany katalog w dodatkowych ustawieniach	Włączone/wyłączone

Visual Studio Code

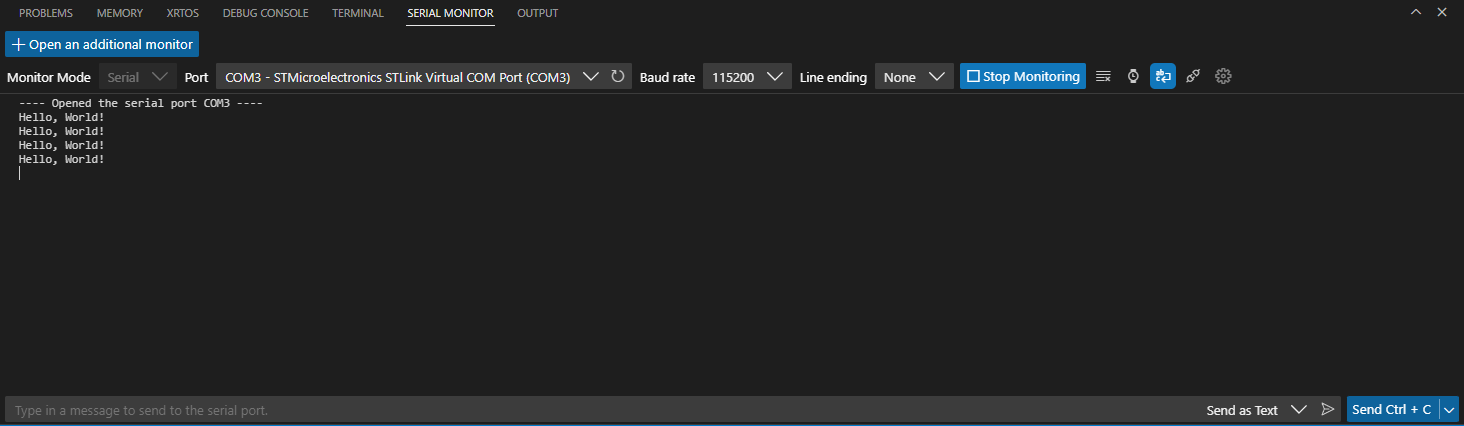

Okno jest podzielone na dwie sekcje. W górnej sekcji przedstawiono tryb monitorowania (szeregowy), port (wirtualny port COM3), szybkość transmisji (115200), zakończenie wiersza (Brak) i przycisk Zatrzymaj monitorowanie. Dolna sekcja, w której są wyświetlane komunikaty, jest pusta.

Okno jest podzielone na dwie sekcje. W górnej sekcji przedstawiono tryb monitorowania (TCP), host (::1), port (1234) i przycisk Rozpocznij monitorowanie. W dolnej sekcji przedstawiono komunikaty rozpoczynające się od "Otwieranie połączenia TCP w dniu ::1:1234. Następnie połączono z ::1:1234. Następnie pięć wierszy tekstu Hello, World!. Następnie zamknięto połączenie TCP ::1:1234.

Możliwości

• Przełącz tryb monitora szeregowego: wybierz pozycję Szeregowy lub TCP z listy rozwijanej Tryb monitora .
• Monitoruj port szeregowy/tcp: wybierz przycisk Rozpocznij monitorowanie lub Zatrzymaj monitorowanie , aby kontrolować, czy mają być monitorowane dane pochodzące z portu.
• Monitoruj wiele portów szeregowych/tcp jednocześnie: naciśnij przycisk Otwórz dodatkowy monitor , aby otworzyć inny monitor.
• Wyślij dane do portu szeregowego/tcp: wprowadź tekst w polu tekstowym w dolnej części widoku. Użyj Enter lub wybierz przycisk strzałki Wyślij wiadomość, aby wysłać dane. Podczas wysyłania danych szesnastkowe lub binarne bajty są automatycznie rozdzielane spacjami.
• Wyczyść dane wyjściowe monitora szeregowego: wybierz przycisk Wyczyść dane wyjściowe, aby wyczyścić pole tekstowe danych przychodzących.
• Wyślij wstępnie ustawione sygnały sterujące: użyj przycisku split-button obok pola wejściowego, aby wysyłać wstępnie ustawione sygnały sterujące (Ctrl+C, Ctrl+D, Ctrl+X i Ctrl+Z).
• Konfigurowanie monitora szeregowego i ustawień połączenia: zapoznaj się z poniższą tabelą, aby dowiedzieć się więcej o ustawieniach zapewnianych przez monitor szeregowy.
• Wyczyść dane wyjściowe monitora szeregowego: wybierz przycisk Wyczyść dane wyjściowe, aby wyczyścić pole tekstowe danych przychodzących.
• Wyślij wstępnie ustawione sygnały sterujące: użyj przycisku split-button obok pola wejściowego, aby wysyłać wstępnie ustawione sygnały sterujące (Ctrl+C, Ctrl+D, Ctrl+X i Ctrl+Z).

Konfigurowalne ustawienia

Ustawienia	Opis	Użycie	Dostępne opcje
Port	Porty, które są aktywnie połączone z urządzeniem	Korzystanie z listy rozwijanej Port w trybie seryjnym	Urządzenia zgodne z portem seryjnym połączone z maszyną
Szybkość transmisji	Częstotliwość, z jaką monitor próbuje nawiązać komunikację z połączonym urządzeniem	Użyj listy rozwijanej Szybkość transmisji w trybie seryjnym	300, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 74880, 115200, 230000, 250000
Gospodarz	Nazwa adresu hosta	Użyj pola tekstowego Host, aby wprowadzić nazwę hosta w trybie TCP	Dowolny ciąg pasujący do prawidłowego hosta
Port	Numer portu adresu	Użyj pola tekstowego Port w trybie TCP	Dowolny prawidłowy port TCP
Zakończenie wiersza	Wiersz kończący się na komunikatach wysyłanych do połączonego urządzenia	Użyj listy rozwijanej Zakończenie wiersza w trybie seryjnym	Brak, LF, CR, CRLF
DTR	Umożliwia ręczne ustawienie wiersza danych wyjściowych COM ciągu DTR	Użyj pola wyboru DTR	Prawda/fałsz
RTS	Umożliwia ręczne ustawianie wiersza danych wyjściowych COM RTS	Użyj pola wyboru RTS	Prawda/fałsz
Sygnatura czasowa	Dodaje znaczniki czasu do danych wyjściowych odebranych z połączonego portu	Użyj przycisku przełączania znacznika czasu	Włączone/wyłączone
Autostruowanie	Czy automatycznie przewijać nową zawartość pochodzącą z połączonego portu	Użyj przycisku przełączania autostruowania	Włączone/wyłączone
Automatyczne ponowne łączenie	Umożliwia automatyczne ponowne nawiązywanie połączenia i monitorowanie odłączonych wybranych portów	Użyj przycisku przełączania automatycznego ponownego łączenia	Włączone/wyłączone
Echo komunikatu	Umożliwia możliwość wysyłania komunikatów echo/nie echa	Użyj przycisku przełącznika echa komunikatu	Włączone/wyłączone
Kodowanie komunikatu	Może wybrać typ kodowania komunikatów wysyłanych do portu szeregowego	Korzystanie z listy rozwijanej kodowania komunikatów	Tekst (utf8), szesnastkowy, binarny
Bity danych	Może wybrać liczbę bitów danych używanych do połączenia portu szeregowego	Użyj listy rozwijanej Bity danych w dodatkowych ustawieniach	5, 6, 7, 8
Zatrzymywanie bitów	Może wybrać liczbę bitów zatrzymania używanych dla połączenia portu szeregowego	Użyj listy rozwijanej Zatrzymaj bity w dodatkowych ustawieniach	1, 1.5, 2
Parytet	Może wybrać, jaka parzystość jest używana dla połączenia portu szeregowego	Użyj listy rozwijanej Parity w dodatkowych ustawieniach	Brak, Nieparzyste, Parzyste, Znak, Spacja
Rejestrowanie plików	Umożliwia rejestrowanie danych wyjściowych w pliku	Użyj przycisku przełączania rejestrowania plików, a także przycisku Wybierz katalog plików dziennika, aby wybrać żądany katalog w dodatkowych ustawieniach	Włączone/wyłączone
Wyjście przewodu szeregowego (SWO)	Może włączyć dekodowanie danych wyjściowych przewodu szeregowego (SWO)	Użyj przełącznika Wyjściowe przewodu szeregowego w dodatkowych ustawieniach w trybie TCP	Włączone/wyłączone
