Diagram architektury referencyjnej
Odpowiednie role: administrator rozwiązania wspólnej sprzedaży
Diagram architektury referencyjnej to model infrastruktury, z którego korzysta Twoje rozwiązanie platformy handlowej firmy Microsoft.
W przypadku rozwiązań dotyczących własności intelektualnej (IP) platformy Azure diagram powinien również pokazać, w jaki sposób rozwiązanie korzysta z usług w chmurze firmy Microsoft zgodnie z wymaganiami technicznymi dotyczącymi wspólnej sprzedaży adresów IP.
Diagram referencyjny nie jest przeznaczony do oceny jakości architektury. Ma to na celu pokazanie, w jaki sposób rozwiązanie używa usługi firmy Microsoft.
Diagram architektury referencyjnej można utworzyć przy użyciu różnych narzędzi. Zalecamy jednak program Microsoft Visio, ponieważ ma on modele architektury platformy Azure, których można użyć jako przydatnego punktu wyjścia.

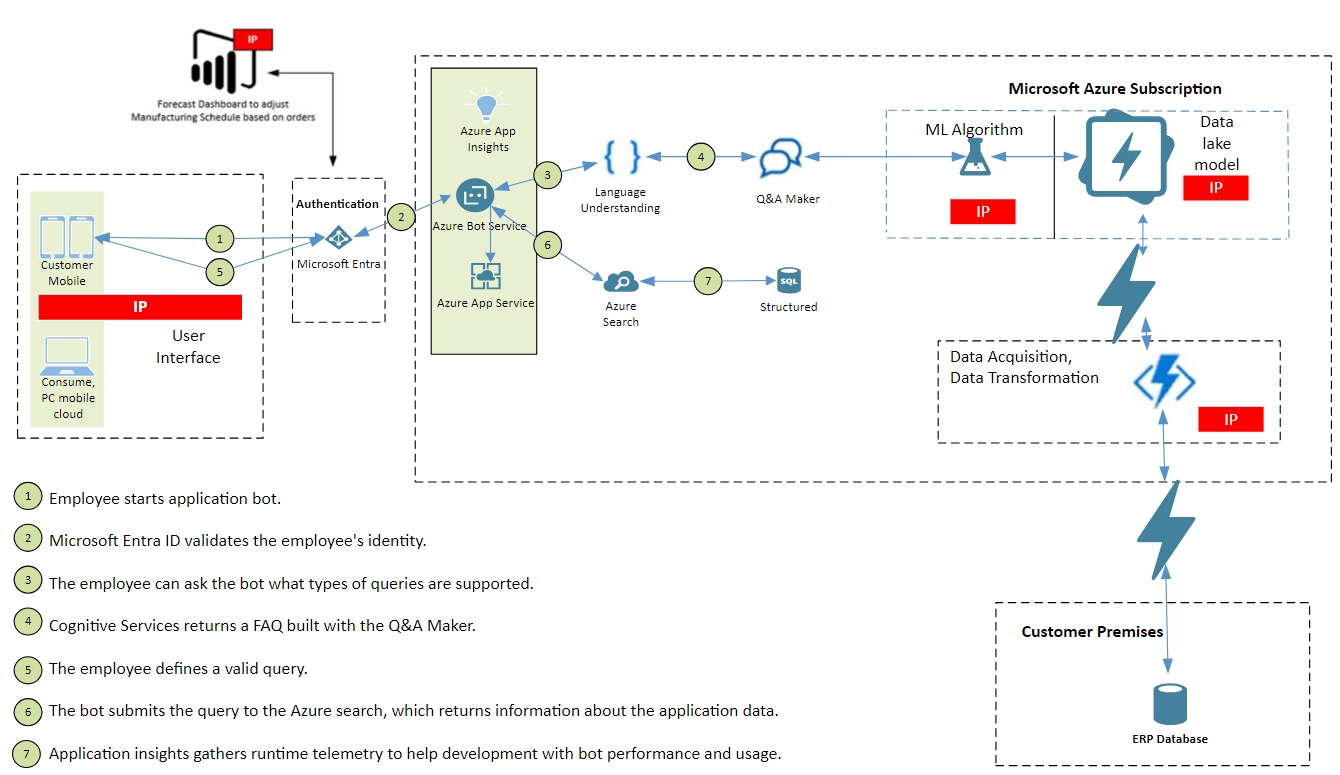

Typowe składniki diagramu architektury referencyjnej
Diagram architektury referencyjnej musi jasno zidentyfikować twój adres IP jako rozwiązanie, aplikację lub kod usługi, który jest wdrożony zarówno na platformie Microsoft Azure, jak i w celu zapewnienia użycia platformy Microsoft Azure.
Kod musi być bardzo wielokrotnego użytku i nie zależy od szerokiego dostosowywania na wdrożenie.
Diagram musi dobrze zrozumieć, w jaki sposób rozwiązanie korzysta z usługi firmy Microsoft. Diagram musi zawierać następujące elementy:
- Ogólny opis przepływu danych zapewniający zrozumienie interakcji między składnikami diagramu
- Granice logiczne dla chmury platformy Azure, chmury klienta, środowiska lokalnego i integracji z innymi usługami w chmurze
- Usługi w chmurze platformy Azure, które hostują rozwiązanie i współdziałają z nim, w tym te, które zużywają zasoby platformy Azure
- Identyfikacja powtarzalnego kodu własności intelektualnej (IP); kod, który podajesz w ramach rozwiązania
- Interfejsy użytkownika i inne usługi uwidaczniające rozwiązanie
