Mierniki w raporcie podzielonym na strony (Power BI Report Builder)

2023-09-08

DOTYCZY: Power BI Report Builder Power BI Desktop

W raportach podzielonych na strony w usłudze Power BI region danych miernika wyświetla pojedynczą wartość z zestawu danych. Pojedynczy miernik jest zawsze umieszczony wewnątrz panelu miernika, w którym można dodać mierniki podrzędne lub sąsiadujące. Wewnątrz jednego panelu miernika można utworzyć wiele mierników, które mają wspólne funkcje, takie jak filtrowanie, grupowanie lub sortowanie.

Mierniki mogą wykonywać wiele zadań w raporcie:

Wyświetla kluczowe wskaźniki wydajności (KPI) w jednym mierniku promieniowym lub liniowym.
Umieść miernik wewnątrz tabeli lub macierzy, aby zilustrować wartości wewnątrz każdej komórki.
Użyj wielu mierników w jednym panelu mierników, aby porównać dane między polami.

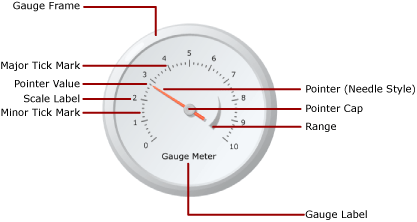

Istnieją dwa typy mierników: promieniowe i liniowe. Na poniższej ilustracji przedstawiono podstawowe elementy pojedynczego miernika promieniowego na panelu miernika.

Zrzut ekranu przedstawiający diagram elementów miernika.

Aby uzyskać więcej informacji na temat używania mierników jako wskaźników KPI, zobacz Samouczek: dodawanie kluczowego wskaźnika wydajności do raportu (Power BI Report Builder).

Typy mierników

Program Power BI Report Builder udostępnia dwa typy mierników: promieniowe i liniowe. Miernik promieniowy jest zwykle używany, gdy chcesz wyrazić dane jako szybkość. Miernik liniowy służy do wyrażania danych jako wartości temperatury lub skali.

Kluczowe różnice między dwoma typami to ogólny kształt miernika i dostępne wskaźniki miernika. Mierniki promieniowe są cykliczne lub stopnie cykliczne i przypominają prędkościomierze. Wskaźniki miernika są często igłami, ale mogą być znacznikami lub słupkami.

Mierniki liniowe są prostokątne, zorientowane w poziomie lub w pionie i przypominają linijki. Wskaźniki miernika są często termometrami, ale mogą być znacznikami lub słupkami. Ze względu na jego kształt ten typ miernika jest przydatny do integracji z regionami danych tabeli lub macierzy w celu pokazania danych postępu.

Inne niż te różnice, dwa typy mierników są wymienne. Jeśli jednak musisz użyć prostego miernika w raporcie, rozważ użycie wskaźnika zamiast miernika. Aby uzyskać więcej informacji, zobacz Wskaźniki w raporcie podzielonym na strony (Power BI Report Builder).

Na poniższych ilustracjach przedstawiono mierniki promieniowe i liniowe. Miernik promieniowy jest zaokrąglony i używa wskaźnika igły. Miernik liniowy jest poziomy i używa wskaźnika termometru.

Miernik promieniowy

Zrzut ekranu przedstawiający miernik promieniowy.

Opcje miernika promieniowego: promieniowy, promieniowy z mini miernikiem, dwie skale, 90 stopni północno-wschodnich, 90 stopni na północny zachód, 90 stopni na południowy zachód, 90 stopni południowo-wschodniej, 180 stopni na północ, 180 stopni na południe, 180 stopni na zachód, 180 stopni na wschód i miernik.

Miernik liniowy

Zrzut ekranu przedstawiający miernik liniowy.

Opcje miernika liniowego: poziomy, pionowy, wielokrotny wskaźnik słupkowy, dwie skale, zakres trzech kolorów, logarytmiczny, termometr, termometr fahrenheit/Celcius i wykres punktorowy.

Dodawanie danych do miernika

Po dodaniu miernika do powierzchni projektowej przeciągnij pole zestawu danych do okienka danych miernika. Domyślnie miernik agreguje wartości pól w jedną wartość wyświetlaną w mierniku. Ta wartość jest dołączona do wskaźnika przy użyciu właściwości Value. W zależności od typu danych pola miernik używa agregacji SUM lub COUNT. Jeśli używasz danych liczbowych, odpowiednie do dodania, miernik używa funkcji SUM. W przeciwnym razie używa agregacji COUNT. Wartość wskaźnika może używać innej agregacji lub braku agregacji.

Grupowanie można dodać do miernika, aby wyświetlić poszczególne grupy lub poszczególne wiersze w mierniku. Podczas stosowania grupowania i filtrowania miernik używa wartości wskaźnika, aby wyświetlić ostatnią grupę lub wiersz w zwróconym zestawie danych.

Możesz dodać wiele wartości do pojedynczego miernika, dodając kolejny wskaźnik. Ten wskaźnik może należeć do tej samej skali lub dodać kolejną skalę, a następnie skojarzyć wskaźnik z tą skalą.

W przeciwieństwie do typów wykresów dostępnych w oknie dialogowym Wybieranie typu wykresu typy mierników dostępne w oknie dialogowym Wybieranie typu miernika są tworzone przy użyciu kombinacji właściwości miernika. W związku z tym nie można zmienić typu miernika w taki sam sposób, jak zmiana typu wykresu. Aby zmienić typ miernika, musisz usunąć miernik i ponownie dodać go do powierzchni projektowej. Miernik ma co najmniej jedną skalę i jeden wskaźnik. Możesz mieć wiele skalowania, klikając prawym przyciskiem myszy miernik i wybierając polecenie Dodaj skalę. Domyślnie powoduje to utworzenie mniejszej skali umieszczonej wewnątrz pierwszej skali. Skala wyświetla etykiety i znaczniki. Istnieją dwa zestawy znaczników znaczników, drobne i główne.

Możesz mieć wiele wskaźników, klikając prawym przyciskiem myszy miernik i wybierając polecenie Dodaj wskaźnik. Spowoduje to utworzenie innego wskaźnika w tej samej skali, ale jeśli masz wiele skalowania, możesz skojarzyć wskaźnik z dowolną skalą w mierniku.

Zagadnienia dotyczące dodawania danych do miernika

Podobnie jak we wszystkich innych regionach danych, region danych miernika może być powiązany tylko z jednym zestawem danych. Jeśli masz wiele zestawów danych, rozważ użycie funkcji JOIN lub UNION do utworzenia jednego zestawu danych lub użycia oddzielnych mierników dla każdego zestawu danych.

Typy danych liczbowych są agregowane za pomocą funkcji SUM. Typy danych nieliczbowych są agregowane za pomocą funkcji COUNT, która zlicza liczbę wystąpień dla określonej wartości lub pola w zestawie danych lub grupie.

Po dodaniu danych po kliknięciu wskaźnika prawym przyciskiem myszy zostaną wyświetlone opcje Clear Pointer Value (Wyczyść wskaźnik) i Delete Pointer (Usuń wskaźnik). Opcja Clear Pointer Value (Wyczyść wskaźnik) usuwa pole dołączone do miernika, ale wskaźnik nadal będzie wyświetlany na mierniku. Opcja Usuń wskaźnik usuwa pole z miernika i usuwa wskaźnik z widoku. Jeśli ponownie dodasz pole do miernika, domyślny wskaźnik pojawi się ponownie. Po dodaniu pola do miernika należy ustawić wartości maksymalne i minimalne w odpowiedniej skali, aby nadać kontekst wartości w mierniku. Można również ustawić wartości minimalne i maksymalne w zakresie, który pokazuje obszar krytyczny w skali. Miernik nie ustawi automatycznie wartości minimalnych ani maksymalnych w skali ani w zakresie, ponieważ nie może określić, jak wartość powinna być postrzegana.

Metody dodawania danych do miernika

Po zdefiniowaniu zestawu danych dla raportu można dodać pole danych do miernika przy użyciu jednej z następujących metod:

Przeciągnij pole z zestawu danych do okienka danych. Kliknij miernik i przeciągnij do niego pole. Okienko danych można otworzyć, klikając miernik lub przeciągając pole na miernik. Jeśli wskaźnik nie znajduje się jeszcze w mierniku, wskaźnik zostanie dodany do miernika i powiązany z dodanym polem.
Wyświetl okienko danych i wskaż symbol zastępczy pola. Kliknij strzałkę w dół obok symbolu zastępczego pola i wybierz pole, którego chcesz użyć. Jeśli pole jest już zaznaczone, kliknij strzałkę w dół, a następnie wybierz inne pole.

Uwaga

Takie podejście nie ma zastosowania, gdy nie ma wskaźnika na mierniku lub raport zawiera więcej niż jeden zestaw danych, a panel miernika nie jest skojarzony z zestawem danych.
Kliknij prawym przyciskiem myszy wskaźnik miernika i wybierz pozycję Właściwości wskaźnika. W polu Wartość wybierz pole z listy rozwijanej lub zdefiniuj wyrażenie pola, klikając przycisk Wyrażenie (fx).

Agregowanie pól w jedną wartość

Po dodaniu pola do miernika raporty podzielone na strony usługi Power BI domyślnie oblicza agregację pola. Typy danych liczbowych są agregowane za pomocą funkcji SUM. Typy danych nieliczbowych są agregowane za pomocą funkcji COUNT, która zlicza liczbę wystąpień dla określonej wartości lub pola w zestawie danych lub grupie. Jeśli typ danych pola wartości to Ciąg, miernik nie może wyświetlić wartości liczbowej, nawet jeśli w polach znajdują się liczby. Zamiast tego miernik agreguje pola ciągów przy użyciu funkcji COUNT. Aby uniknąć tego zachowania, upewnij się, że używane pola mają typy danych liczbowych, a nie ciągi zawierające sformatowane liczby. Możesz użyć wyrażenia Języka Visual Basic, aby przekonwertować wartości ciągu na typ danych liczbowych przy użyciu stałej CDbl lub CInt. Na przykład następujące wyrażenie konwertuje pole ciągu o nazwie MyField na wartości liczbowe.

=Sum(CDbl(Fields!MyField.Value))

Aby uzyskać więcej informacji na temat wyrażeń agregujących, zobacz Agregacja funkcji (Power BI Report Builder).

Definiowanie grupy na mierniku

Po dodaniu pola do miernika możesz dodać jedną grupę danych. Miernik różni się od wszystkich innych regionów danych w raportach podzielonych na strony usługi Power BI, które mogą wyświetlać wiele grup w jednym regionie danych. Po dodaniu grupy przez zdefiniowanie wyrażenia grupy na mierniku jest to samo, co podczas dodawania grupy wierszy w regionie danych elementu Tablix. Jednak po dodaniu grupy tylko wartość ostatniej grupy jest wyświetlana jako wartość wskaźnika w mierniku. Jeśli na przykład dodasz wyrażenie grupowania w kolumnie Year, wskaźnik wskaże wartość reprezentującą zagregowaną wartość sprzedaży dla ostatniego roku w zestawie danych. Aby uzyskać więcej informacji na temat grup, zobacz Omówienie grup (Power BI Report Builder).

Możesz dodać grupę do miernika, jeśli na przykład wyświetlasz wiele mierników w tabeli lub liście i chcesz wyświetlić dane zagregowane według grupy. Aby uzyskać więcej informacji, zobacz Dodawanie lub usuwanie grupy w regionie danych (Power BI Report Builder).

Położenie elementów w mierniku

Panel miernika jest kontenerem najwyższego poziomu, który zawiera co najmniej jeden miernik. Możesz wyświetlić okno dialogowe Właściwości panelu miernika, klikając przycisk tuż poza miernikiem. Każdy miernik zawiera z kolei kilka elementów miernika: skalę miernika, zakres miernika i wskaźnik miernika. Jeśli używasz miernika, musisz zrozumieć, jak elementy są mierzone w panelu miernika, aby zmodyfikować rozmiar i lokalizację tych elementów.

Omówienie pomiarów rozmiaru i położenia

Wszystkie pomiary rozmiaru i położenia miernika są obliczane jako procent ich elementu nadrzędnego. Gdy elementy nadrzędne mają różne wartości szerokości i wysokości, rozmiar elementu miernika jest obliczany jako procent mniejszej z dwóch wartości. Na przykład na mierniku liniowym wszystkie miary wskaźnika są obliczane jako procent szerokości lub wysokości miernika liniowego, w zależności od tego, co jest mniejsze.

Pomiary położenia są również obliczane jako procent ich elementu nadrzędnego przy użyciu układu współrzędnych. Początek tego układu współrzędnych znajduje się w lewym górnym rogu z osią X wskazującą prawą i oś Y skierowaną w dół. Wartości współrzędnych powinny należeć do zakresu od 0 do 100, a wszystkie pomiary są reprezentowane jako wartość procentowa. Na przykład gdy położenia X i Y miernika liniowego są ustawione na 50 i 50, miernik liniowy jest umieszczony w środku panelu miernika.

Umieść wiele mierników wewnątrz panelu miernika

Istnieją dwa sposoby dodawania nowego miernika do panelu miernika, który zawiera już jeden miernik. Możesz dodać miernik jako element podrzędny pierwszego lub dodać kolejny miernik przylegający do pierwszego.

Po dodaniu nowego miernika do panelu miernika rozmiar i położenie go w równym stopniu do wszystkich innych mierników na panelu miernika. Jeśli na przykład miernik promieniowy zostanie dodany do panelu miernika, który zawiera już miernik promieniowy, rozmiar dwóch mierników zostanie automatycznie zmieniony na połowę panelu.

Możesz dodać nowy miernik do panelu miernika, który zawiera już miernik. Aby to zrobić, kliknij prawym przyciskiem myszy w dowolnym miejscu na panelu miernika, umieść kursor na pozycji Dodaj nowy miernik i wybierz pozycję Podrzędne. Zostanie wyświetlone okno dialogowe Wybieranie typu miernika. Gdy nowy miernik zostanie dodany jako element podrzędny, zostanie dodany na jeden z dwóch sposobów. W mierniku promieniowym miernik podrzędny jest umieszczony w lewym górnym rogu pierwszego miernika. W mierniku liniowym miernik podrzędny jest umieszczony w środku pierwszego miernika. Miernik podrzędny można ustawić względem miernika nadrzędnego przy użyciu właściwości Pozycja. Podobnie jak w przypadku wszystkich innych elementów, pomiary położenia są obliczane jako procent ich elementu nadrzędnego.

Etykiety skali miernika położenia i zakresy mierników

Istnieją dwie właściwości, które określają położenie etykiet w skali miernika. Możesz ustawić właściwość Umieszczanie miernika, aby określić, czy etykiety są wyświetlane wewnątrz, na zewnątrz lub na pasku skalowania. Można również określić wartość liczbową dla właściwości Odległość od skali , która określa liczbę jednostek, które są dodawane lub odejmowane od umieszczania, aby określić położenie etykiety. Jeśli na przykład pozycja Umieszczanie jest ustawiona na Wartość Zewnętrzna i ustawiono wartość Odległość od skali do 10, etykiety zostaną umieszczone na 10 jednostkach z zewnętrznej krawędzi skali miernika, gdzie 1 jednostka to:

1% średnicy miernika na mierniku promieniowym lub
1% najmniejszej wartości wysokości lub szerokości miernika na mierniku liniowym.

Właściwości Położenie i Odległość od skali mają również zastosowanie do zakresów mierników.

Obsługa współczynnika proporcji na mierniku liniowym

Miernik promieniowy przyjmuje formę cykliczną, więc ten typ miernika zwykle utrzymuje te same wartości szerokości i wysokości. Jednak w mierniku liniowym, który zakłada kształt prostokątny, proporcja między szerokością a wysokością jest zwykle nierówna. Współczynnik proporcji miernika określa proporcję szerokości do wysokości, która powinna być utrzymywana po zmianie rozmiaru miernika. Jeśli na przykład ta wartość jest ustawiona na 2, szerokość miernika będzie zawsze dwukrotnie większa niż wysokość miernika, niezależnie od zmiany rozmiaru miernika. Aby ustawić współczynnik proporcji, możesz ustawić właściwość AspectRatio w oknie dialogowym Właściwości miernika liniowego.

Instrukcje

W tej sekcji wymieniono procedury, które pokazują, krok po kroku, jak pracować z miernikami w raportach; jak efektywnie wyświetlać dane w miernikach oraz jak dodawać i konfigurować mierniki oraz ich elementy.

W tym obszarze

Poniższe tematy zawierają dodatkowe informacje na temat pracy z miernikami.

Termin	Definicja
Formatowanie skalowania w mierniku (Power BI Report Builder)	Zawiera ogólne informacje o formatowaniu skalowania na miernikach oraz szczegółowe informacje o opcjach formatowania skalowania w miernikach promieniowych i liniowych.
Formatowanie wskaźników w mierniku (Power BI Report Builder)	Zawiera ogólne informacje na temat formatowania wskaźników w miernikach i szczegółowych informacji na temat opcji formatowania stylów wskaźnika dostępnych dla mierników promieniowych i liniowych.
Formatowanie zakresów w mierniku (Power BI Report Builder)	Zawiera informacje o formatowaniu zakresów na miernikach, aby wskazać ważną podsekcję wartości w mierniku lub wizualnie wskazać, kiedy wartość wskaźnika przeszła do określonego zakresu wartości.
