Ten artykuł zawiera informacje o sposobie konfigurowania ustawień jakości usług (QoS) dla sieci wirtualnych SDN w programie System Center Virtual Machine Manager (VMM). Dzięki tej konfiguracji można ograniczyć przepustowość ruchu przepływającego do lub z wirtualnej karty sieciowej (vNIC), określając minimalną przepustowość zarezerwowaną lub maksymalną przepustowość dla karty.
- Dostawcy usług mogą uniemożliwić maszynom wirtualnym o dużym natężeniu ruchu blokowanie innych maszyn wirtualnych.
- Dzierżawcy mogą uzyskać minimalną przepustowość zarezerwowaną niezależnie od ruchu sieciowego.
Aby uzyskać szczegółowe informacje na temat ustawień QoS sieci SDN dostępnych w kontrolerze sieci, zobacz Konfigurowanie jakości usługi (QoS) dla sieciowej karty maszyny wirtualnej najemcy.
Ustawienia QoS są zarządzane w programie VMM za pośrednictwem profilów portów wirtualnej karty sieciowej skojarzonych z klasyfikacją portów. Ustawienia profilu portu umożliwiają jednolitość i łatwość wdrożenia względem wielu adapterów.
Przed rozpoczęciem
Upewnij się, że kontroler sieci został wdrożony w sieci szkieletowej SDN. Dowiedz się więcej.
Tworzenie profili portów wirtualnego adaptera sieciowego
Aby utworzyć profil portu wirtualnej karty sieciowej, wykonaj następującą procedurę:
Przejdź do sieci>Profil portów.
Kliknij prawym przyciskiem myszy pozycję Profil portu i wybierz pozycję Utwórz profil portu funkcji Hyper-V. Podaj nazwę i opcjonalny opis. Na przykład nazwa może mieć nazwę TenantA.
W obszarze Ogólne wybierz pozycję Profil portu wirtualnej karty sieciowej.
Przejdź do pozycji Ustawienia przepustowości.
.

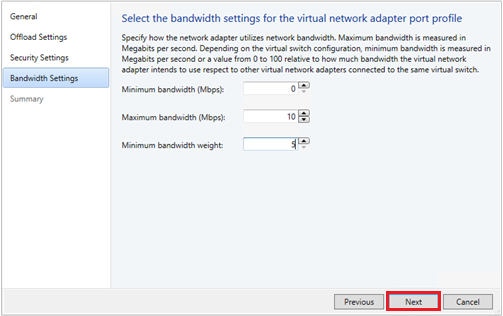

W obszarze Ustawienia przepustowości wprowadź wartości minimalnej i maksymalnej przepustowości, które mają zostać zastosowane do wybranej wirtualnej karty sieciowej. Maksymalna przepustowość (Mb/s) i minimalna przepustowość (Waga) są używane do zarezerwowania części pasma wychodzącego dla wirtualnych interfejsów sieciowych (vNICs).
Maksymalna przepustowość (Mb/s): określ maksymalną przepustowość wychodzącą, która może być używana przez tego vNIC. Jest to niezależnie od trybu przepustowości skonfigurowanego na przełączniku. Wartość 0 oznacza, że wartość maksymalna nie jest skonfigurowana.
Przepustowość minimalna (waga): określ ważoną część przepustowości ruchu wychodzącego, którą chcesz zarezerwować dla tej wirtualnej karty sieciowej. Rezerwuje to ważoną proporcję całkowitej przepustowości fizycznej karty sieciowej, bazując na łącznej wadze zarezerwowanej przez wszystkie inne wirtualne karty sieciowe dla danego przełącznika.
W obszarze Podsumowanie wyświetl ustawienia i wybierz pozycję Zakończ.
Uwaga
- Przepustowość minimalna (Mb/s) nie jest obsługiwana przez program VMM dla sieci SDN.
- Ograniczanie przepustowości ruchu przychodzącego wirtualnej karty sieciowej nie jest obsługiwane przez program VMM.
- Przepustowość minimalna (waga) określa ustawienie outboundReservedValue na kontrolerze sieci, a maksymalna przepustowość (Mb/s) ustawia wartość outboundMaximumMbps .
- Upewnij się, że minimalne i maksymalne wartości przepustowości mieszczą się w zakresie przepustowości fizycznych kart sieciowych, na których wdrażany jest przełącznik logiczny. W przeciwnym razie żądanie alokacji przepustowości zostanie odrzucone.
Tworzenie klasyfikacji portów
Aby utworzyć klasyfikację portów:
- Przejdź do Szkieletowej>Sieci.
- Kliknij prawym przyciskiem myszy pozycję .
- W kreatorze Tworzenie klasyfikacji portów w obszarze Ogólne nadaj nazwę klasyfikacji i wybierz pozycję Zakończ.
Na przykład utworzyliśmy klasyfikację portów o nazwie TenantA workload, której używamy później.
Kojarzenie klasyfikacji portów z przełącznikiem logicznym
Aby skojarzyć klasyfikację portów z przełącznikiem logicznym, użyj następującej procedury:
Przejdź do Fabric>Networking>Przełączniki logiczne.
Kliknij prawym przyciskiem myszy wybrany przełącznik logiczny, aby wyświetlić jego właściwości.

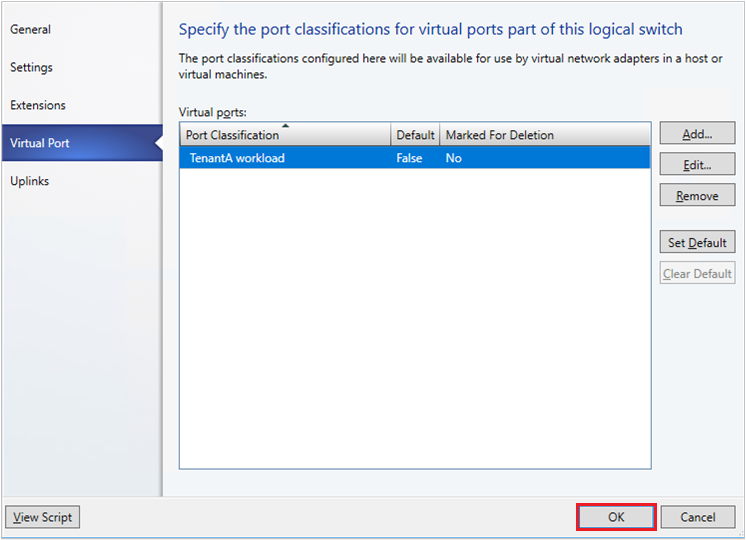

Wybierz Porty Wirtualne, następnie wybierz Dodaj, aby otworzyć stronę Dodaj Port Wirtualny.

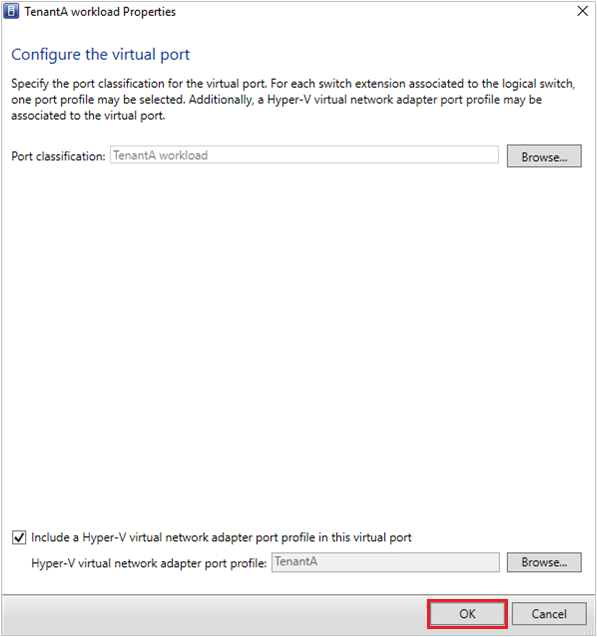

Przeglądaj, aby wybrać klasyfikację portów (na przykład Obciążenie TenantA) i wybierz OK.
Wybierz opcję Dołącz profil portu adaptera sieciowego Hyper-V i wybierz Przeglądaj. Wybierz profil portu vNIC (na przykład TenantA, który został utworzony w poprzedniej procedurze). Wybierz przycisk OK.
Powtórz powyższe kroki, aby dodać klasyfikacje portów wymagane dla tego przełącznika logicznego.
Zastosuj klasyfikację portów do wirtualnej karty sieciowej
Aby zastosować klasyfikację portów (a tym samym ustawienia QoS) do wirtualnej karty sieciowej, wykonaj następującą procedurę:

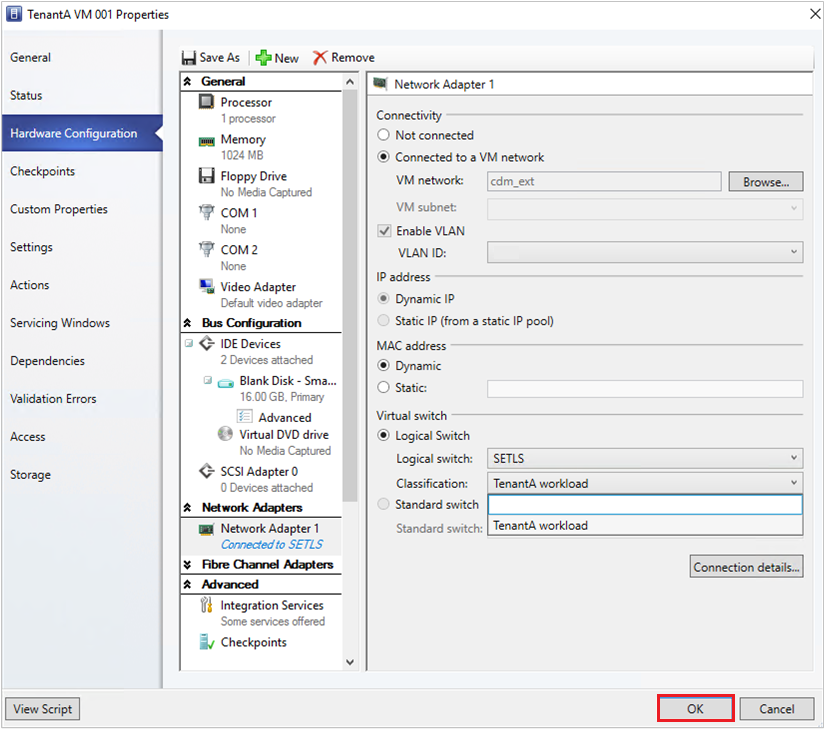

- Przejdź do pozycji Maszyny wirtualne i usługi, kliknij prawym przyciskiem myszy wybraną maszynę wirtualną i otwórz jej właściwości.
- Przejdź do strony Konfiguracja sprzętu i wybierz wirtualną kartę sieciową.
- Wybierz odpowiednią klasyfikację portów z listy rozwijanej Klasyfikacja .
Uwaga
- W tym miejscu są wyświetlane tylko klasyfikacje dostępne dla przełącznika logicznego. Klasyfikację portów można również zastosować podczas tworzenia maszyny wirtualnej.
- Klasyfikację portów można również zastosować do wirtualnej karty sieciowej hosta za pośrednictwem strony właściwości hosta Przełączniki wirtualne.
