Usługa NDIS obsługuje następujące sterowniki zorientowane na połączenia:
Klient zorientowany na połączenie
Menedżer połączeń
Zintegrowany sterownik menedżera połączeń miniportu (MCM)
Sterownik miniportu zorientowany na połączenie

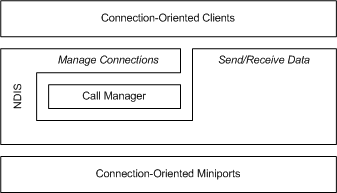

Na poniższej ilustracji przedstawiono konfigurację klientów zorientowanych na połączenie, menedżera wywołań i sterownika miniportu.

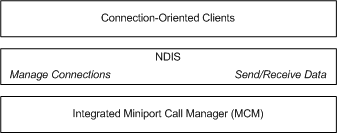

Na poniższej ilustracji przedstawiono konfigurację klientów zorientowanych na połączenie i zintegrowany sterownik MCM.
Sterownik miniportu zorientowanego na połączenie steruje co najmniej jedną kartą sieciową i zapewnia interfejs między sterownikami protokołów zorientowanych na połączenie (klientów zorientowanych na połączenie i menedżerami połączeń) i sprzętem karty sieciowej.
Aby uzyskać podsumowanie operacji związanych z połączeniem wykonywanych przez sterownik miniportu, zobacz Connection-Oriented Operacje wykonywane przez sterowniki miniportu.
Menedżer wywołań to sterownik protokołu NDIS, który zapewnia konfigurację połączeń i odłączanie usług dla klientów zorientowanych na połączenie. Menedżer połączeń:
Używa możliwości wysyłania i odbierania sterownika miniportu zorientowanego na połączenie do wymiany komunikatów sygnalizacyjnych z elementami sieciowymi, takimi jak przełączniki sieciowe lub zdalni partnerzy.
Obsługuje co najmniej jeden sterownik protokołu sygnalizacyjnego. Aby uzyskać podsumowanie operacji zorientowanych na połączenie wykonywane przez menedżera połączeń, zobacz Connection-Oriented Operacje wykonywane przez menedżerów połączeń.
Zintegrowany sterownik MCM to sterownik miniportu zorientowany na połączenie, który zapewnia również usługi menedżera połączeń klientom zorientowanym na połączenie. Sterownik MCM ma następujące cechy:
Sterownik MCM udostępnia klientom te same usługi zorientowane na połączenie co menedżer połączeń, który jest sparowany ze sterownikiem miniportu zorientowanym na połączenie; jednak interfejs pomiędzy menedżerem połączeń a sterownikiem miniportu jest wewnętrzny dla sterownika i dlatego niewidoczny dla NDIS.
Wielu menedżerów połączeń i kierowców MCM może współistnieć w tym samym środowisku.
Każdy menedżer połączeń lub sterownik MCM może obsługiwać wiele sterowników protokołów sygnalizujących.
Aby uzyskać szczegółowe porównanie sterowników MCM i menedżerów połączeń, zobacz Jak sterownik MCM różni się od menedżera połączeń.
Klient zorientowany na połączenie:
Używa usług zestawiania i rozłączania połączeń poprzez menedżera połączeń lub sterownik MCM.
Używa funkcji wysyłania i odbierania sterownika miniportu zorientowanego na połączenie lub sterownika MCM do wysyłania i odbierania danych.
Może zapewnić własną sieć i usługi warstwy transportowej aplikacji działającej w wyższej warstwie.
Korzysta z usług menedżera połączeń i sterownika miniportu zorientowanego na połączenie lub korzysta z usług sterownika MCM na górnym poziomie.
Może być warstwą adaptacji, która znajduje się między starym protokołem i zorientowanym na połączenie NDIS.
Takie warstwy adaptacji używają usług zarządzania wywołaniami do nawiązywania połączeń bazowych, ale ukrywają zorientowany na połączenie charakter tego interfejsu przed protokołami bezpołączeniowymi powyżej nich.
Uwaga Definicja interfejsu górnego poziomu klienta zorientowanego na połączenia wykracza poza zakres dokumentacji NDIS. Jeśli klient pełni rolę warstwy adaptacji, interfejs górnej krawędzi jest definiowany przez protokół, który dostosowuje się do interfejsu NDIS zorientowanego na połączenie.
Aby uzyskać podsumowanie operacji zorientowanych na połączenie wykonywane przez klienta zorientowanego na połączenie, zobacz Connection-Oriented Operacje wykonywane przez klientów.
