Przełączniki kart interfejsu sieciowego

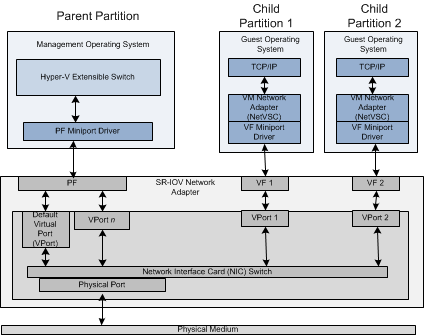

Karta sieciowa obsługująca wirtualizację we/wy pojedynczego katalogu głównego (SR-IOV) musi zaimplementować mostek sprzętowy, który przekazuje ruch sieciowy między portem fizycznym na karcie i wewnętrznymi portami wirtualnymi (VPorts). Ten mostek jest znany jako przełącznik karty sieciowej i jest pokazany na poniższej ilustracji.

Każdy przełącznik karty sieciowej zawiera następujące składniki:

• Jeden zewnętrzny lub fizycznyport zapewniający łączność sieciową z zewnętrzną siecią fizyczną.

• Jeden port wewnętrzny, który zapewnia fizyczną funkcję PCI Express (PCIe) na karcie sieciowej, umożliwiając dostęp do zewnętrznej sieci fizycznej. Port wewnętrzny jest nazywany portem wirtualnym (VPort).

  Pf zawsze ma wirtualny port, który jest tworzony i przypisany do niego. Ten port VPort jest znany jako domyślny VPort i jest przywoływany przez identyfikator DEFAULT_VPORT_ID.

  Aby uzyskać więcej informacji na temat wirtualnych portów (VPorts), zobacz Virtual Ports (VPorts).

• Co najmniej jeden port VPorts, który udostępnia funkcję wirtualną PCIe (VF) na karcie sieciowej z dostępem do zewnętrznej sieci fizycznej.

  Uwaga Dodatkowe VPorty można utworzyć i przydzielić do PF w celu uzyskania dostępu do sieci.

Uwaga Począwszy od NDIS 6.30 w systemie Windows Server 2012, interfejs SR-IOV obsługuje tylko jeden przełącznik NIC na karcie sieciowej. Ten przełącznik jest znany jako domyślny przełącznik karty siecioweji jest przywoływany przez identyfikator NDIS_DEFAULT_SWITCH_ID.

Zasoby sprzętowe przełącznika NIC (Network Interface Card) są zarządzane przez sterownik miniport PF dla karty sieciowej SR-IOV. Sterownik tworzy i konfiguruje przełącznik karty sieciowej za pomocą jednej z następujących metod:

• Tworzenie statyczne na podstawie ustandaryzowanych SR-IOV i słów kluczowych INF przełącznika karty sieciowej. Aby uzyskać więcej informacji na temat tych słów kluczowych, zapoznaj się z Ustandaryzowane słowa kluczowe INF dla SR-IOV.

• Tworzenie dynamiczne na podstawie żądań metody identyfikatora obiektu (OID) OID_NIC_SWITCH_CREATE_SWITCH. NDIS lub moduł przełącznika rozszerzalnego Hyper-V składają te żądania OID w celu tworzenia przełączników NIC na adapterze sieciowym SR-IOV.

Aby uzyskać więcej informacji na temat tworzenia, konfigurowania i zarządzania przełącznikami kart interfejsu sieciowego, zobacz Zarządzanie przełącznikami kart interfejsu sieciowego.
