Kup sprzęt do korzystania z MITT

Narzędzie do testowania wielu interfejsów (MITT) to narzędzie testowe do sprawdzania poprawności sprzętu i oprogramowania dla prostych magistral peryferyjnych, takich jak UART, I2C, SPI i GPIO. MITT używa płytki deweloperskiej FPGA i zawiera pakiet oprogramowania z firmware, sterownikami oraz plikami binarnymi testów, które zapewniają tanie rozwiązanie testowe.

Aby użyć narzędzia do testowania wielu interfejsów (MITT), potrzebne są płyta główna MITT i płytki adapterów specyficzne dla magistrali, które podłącza się do portów na płycie głównej MITT. Typ płyty adaptera zależy od magistrali, którą chcesz przetestować.

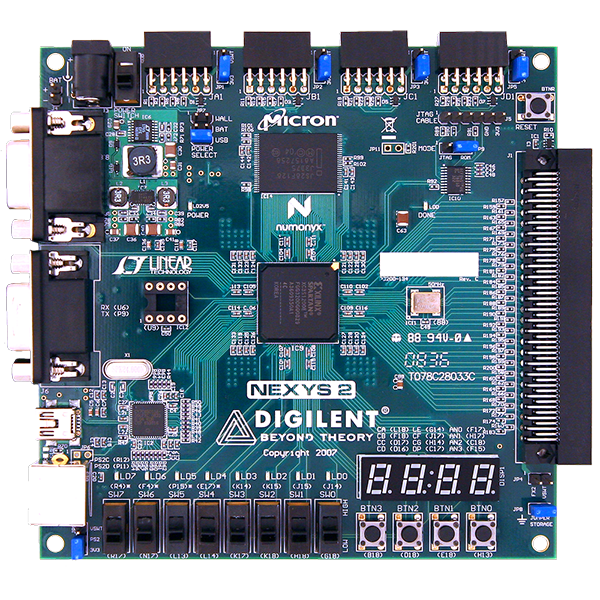

• Tablica MITT

  Płytę projektową FPGA (Nexys 2)

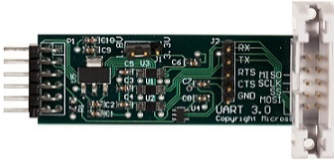

• Płytka adaptera UART/SPI

  Zobacz płytkę adaptera UART/SPI od firmy JJG Technologies.

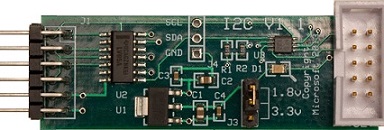

• Karta I2C

  Zobacz płytkę adaptera I2C od JJG Technologies.



Ostrzeżenie

Następujące moduły są przestarzałe i nie są uwzględniane w wersjach pakietu oprogramowania MITT po wersji 9.0.0.

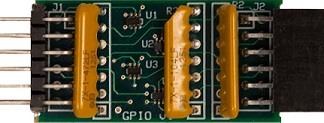

• Płytka adaptera GPIO

  Zobacz płytkę adaptacyjną GPIO od JJG Technologies.



• Tablica rozszerzeń MCATT

  Zobacz tablicę rozszerzeń MCATT firmy JJG Technologies.



• Panel symulatora dotykowego

  Płytka dotykowa symulatora i kabel taśmowy do połączenia z adapterem. Narzędzie MCATT jest w stanie pobudzić pojemnościowe urządzenie dotykowe, stymulując precyzyjne punkty, które stykają się z płytką. Tablice można dostosować tak, aby miały różne rozmiary i rozdzielczości punktów kontaktowych.



  Ten pad jest dostosowany do urządzenia, które ma być testowane.

  • Określony rozmiar
  • Liczba punktów dotykowych
  • Odległość między punktami dotykowymi
