Kamera oparta na USB z przyciskiem przechwytywania

Graf filtru, który jest nieco bardziej złożony w porównaniu z kamerą konferencyjną opartą na USB lub 1394, jest tworzony dla kamery konferencyjnej, której minidriver udostępnia pin nieruchomego obrazu obsługujący przycisk do przechwytywania nieruchomego obrazu. Mechanizm stabilizujący może zapewnić obraz o wyższej rozdzielczości, gdy użytkownik naciśnie przycisk na aparacie.

Dostawcy nie muszą pisać minidrivera dla kamery bazującej na USB jeśli jest zgodna ze specyfikacją UVC. Firma Microsoft udostępnia sterownik klasy wideo USB dla takich aparatów fotograficznych. Firma Microsoft zaleca opracowanie każdego nowego sprzętu kamer konferencji USB w celu przestrzegania specyfikacji UVC.

Firma Microsoft udostępnia również USBCAMD Minidriver Library dla zapewnienia kompatybilności wstecznej. USBCAMD obsługuje kamery ze stykami do zdjęć. Jednak interfejs USBCAMD jest przestarzały, a firma Microsoft zaprzestała dalszego opracowywania.

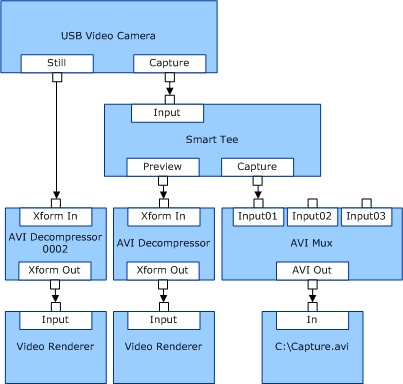

Na poniższym diagramie przedstawiono możliwą konfigurację grafu filtru dla aparatu opartego na USB z nieruchomym pinem.

Na diagramie pojedynczy obraz jest przesyłany strumieniowo, gdy użytkownik naciska przycisk w aparacie. Alternatywnie nadal można wyzwolić przypinanie za pomocą kontrolki programowej.

Technologia Windows Image Acquisition (WIA), oparta na Still Image Architecture (STI), uzupełnia funkcjonalność zapewnianą przez USBCAMD. Aby uzyskać więcej informacji, zobacz Sterowniki pozyskiwania obrazów systemu Windows i Sterowniki obrazów nieruchomych.

Filtr migawki wideo WIA jest dodatkiem do WIA, który jest dostarczany z systemem Microsoft Windows XP i nowszymi systemami operacyjnymi. Filtr migawki wideo WIA umożliwia przechwytywanie klatek ze strumienia wideo.

Istnieją dwie metody przechwytywania nieruchomego obrazu na urządzeniu. Pierwszym z nich jest wstawienie filtru migawki wideo WIA za filtrem przechwytywania i wyzwolenie przechwytywania programowego. Drugim krokiem jest aktywowanie obsługi "still pin" przy użyciu interfejsu USBCAMD w celu opracowania minidrivera. Następnie filtr migawki wideo WIA może zostać wyzwolony przez naciśnięcie przycisku na urządzeniu.

Zalety przechwytywania obrazu ze statycznego pinu, w przeciwieństwie do strumienia wideo, polegają na tym, że statyczny pin może zapewnić obraz o wyższej rozdzielczości i umożliwia użytkownikowi przechwycenie obrazu przez naciśnięcie przycisku na urządzeniu.

Jeśli nadal obsługa pinów nie jest jawnie dodawana do minidrivera, filtr migawki wideo WIA może zostać wyzwolony przez oprogramowanie, ale rozdzielczość będzie taka sama jak rozdzielczość strumienia wideo.

Niektóre implementacje przypinania można renderować tylko po przypięciu pinu przechwytywania, ponieważ są one oparte na formatach danych pinu przechwytywania.

Aby uzyskać więcej informacji na temat opracowywania sterowników WIA, zobacz Przewodnik projektowania sterownika urządzenia Imaging.
