Zalecane testy USB na potrzeby programowania systemu

Jeśli tworzysz nowy system, zalecane są testy w tym artykule.

Aby uruchomić testy diagnostyczne DF wymienione w tym artykule, musisz mieć urządzenia MUTT. W zależności od etapu należy zaktualizować sterownik urządzenia, uruchamiając następujące polecenie:

muttutil -updatedriver <driver_inf>.inf

Narzędzie MuttUtil znajduje się w pakiecie oprogramowania MUTT.

Jeśli tworzysz nowy system, poniżej przedstawiono zalecane testy HCK USB:

Etap 1 — uruchomienie systemu

• DF — uśpienie z we/wy przed i po (podstawowe)
• DF — PNP (wyłącz i włącz) przy użyciu operacji we/wy przed i po (podstawowa)
• Test kontrolera odsłoniętych portów USB
• Test szybkości transferu USB xHCI
• zakończenie USB3

Dla każdego kontrolera xHCI w systemie skonfiguruj tę topologię	Uruchamianie zalecanego testu
Podłącz koncentrator USB 3.0 do portu SuperSpeed systemu. Podłącz SuperMUTT za koncentratorem USB 3.0. Sterownik urządzenia: Urządzenie SuperMUTT musi mieć Winusb.sys jako sterownik urządzenia. Uruchom tę komendę: muttutil -updatedriver usbfx2.inf Jeśli system nie ma łącznika typu A, to do systemu powinien być dołączony adapter.	W programie Windows HCK Studio na karcie Wybór wybierz pozycję Menedżer urządzeń. Wybierz kontroler xHCI i jego centrum główne. Aby szybko znaleźć kontroler, wpisz ciąg "xhci" w polu wyszukiwania. Z listy Wyświetl według wybierz pozycję Podstawowa. Uruchom zalecany test dla wybranego kontrolera.

Etap 2 — integracja systemu

• DF — ponowne uruchomienie z operacją wejścia/wyjścia przed i po (funkcjonalne)
• DF — Uśpienie i PNP (wyłączenie i włączenie) z operacjami we/wy przed i po (funkcjonalne)
• Test szybkości transferu USB xHCI

Dla każdego kontrolera xHCI w systemie skonfiguruj tę topologię

Uruchamianie zalecanego testu

Dla każdego kontrolera xHCI w systemie skonfiguruj tę topologię Podłącz koncentrator USB 3.0 do portu SuperSpeed systemu. Podłącz urządzenie SuperMUTT do wyjścia koncentratora USB 3.0. Sterownik urządzenia: Urządzenie SuperMUTT musi mieć Usbtcd.sys jako sterownik urządzenia. Uruchom tę komendę: muttutil -updatedriver usbtcd.inf Podłącz pakiet SuperMUTT za koncentratorem USB 3.0. Jeśli system nie ma złącza typu A, do systemu należy dołączyć adapter.

Aby uruchomić testy: Na karcie Wybór wybierz pozycję Menedżer urządzeń. Wybierz kontroler xHCI i jego centrum główne. Aby szybko znaleźć kontroler, wpisz "xhci" w wyszukiwarce. Z listy Wyświetl według wybierz pozycję Funkcjonalne. Uruchom zalecany test dla wybranego kontrolera.

Etap 3 — dostrajanie systemu

System 1

• DF — uśpienie przy użyciu operacji we/wy podczas (certyfikacja)
• DF — równoległy test sprzętu i systemu operacyjnego (CHAOS) — certyfikacja

System 2

• DF — uśpienie i PnP (wyłączenie i włączenie) z operacjami I/O przed i po (wracanie do działania)
• Test szybkości transferu USB xHCI

System 3 (jeśli dok jest obsługiwany)

• Uruchom testy wymienione dla etapu integracji systemu w systemie dokowanym.

Dla każdego kontrolera xHCI w systemie skonfiguruj tę topologię

Uruchamianie zalecanego testu

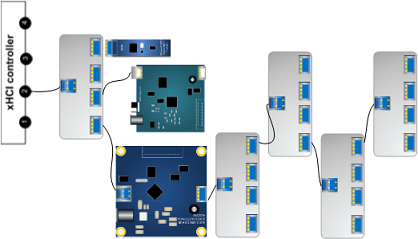

System 1 Zobacz topologię uruchamiania systemu. Sterownik urządzenia: Urządzenie SuperMUTT musi mieć Usbtcd.sys jako sterownik urządzenia. Uruchom tę komendę: muttutil -updatedriver usbtcd.inf System 2 Dla każdego kontrolera xHCI w systemie skonfiguruj tę topologię Podłącz koncentrator USB 3.0 do portu SuperSpeed systemu. Podłącz urządzenie SuperMUTT do wyjścia koncentratora USB 3.0. Podłącz pakiet SuperMUTT do wyjścia koncentratora USB 3.0. Podłącz pakiet MUTT Pack na wyjściu huba USB 3.0. Podłącz cztery samodzielnie zasilane koncentratory USB 3.0 jeden po drugim (tworząc łańcuch), przy czym pierwszy koncentrator podłączony jest za pakietem SuperMUTT Pack. Podłącz MUTT (lub SuperMUTT Pack) za ostatnim koncentratorem USB 3.0 w łańcuchu. System 3 (jeśli dok jest obsługiwany) Zobacz etap integracji systemu.

System 1 Na karcie Wybór wybierz pozycję Menedżer urządzeń. Wybierz kontroler xHCI i jego centrum główne. Aby szybko znaleźć kontroler, wpisz "xhci" w wyszukiwarce. Z listy Wyświetl według wybierz pozycję Certyfikacja. Uruchom zalecany test dla wybranego kontrolera. System 2 Na karcie Wybór wybierz pozycję Menedżer urządzeń. Wybierz wszystkie urządzenia MUTT w topologii wyświetlanej na liście. Aby szybko znaleźć kontroler, wpisz "MUTT" w wyszukiwaniu. Z listy Wyświetl według wybierz pozycję Funkcjonalne. Uruchom zalecane testy dla systemu 2. Podłącz koncentratory do systemu za pomocą kabli o długości 2 metrów. System 3 Tak samo jak topologia integracji systemu.
