Architektura zasad QoS

Ten temat umożliwia zapoznanie się z architekturą zasad QoS.

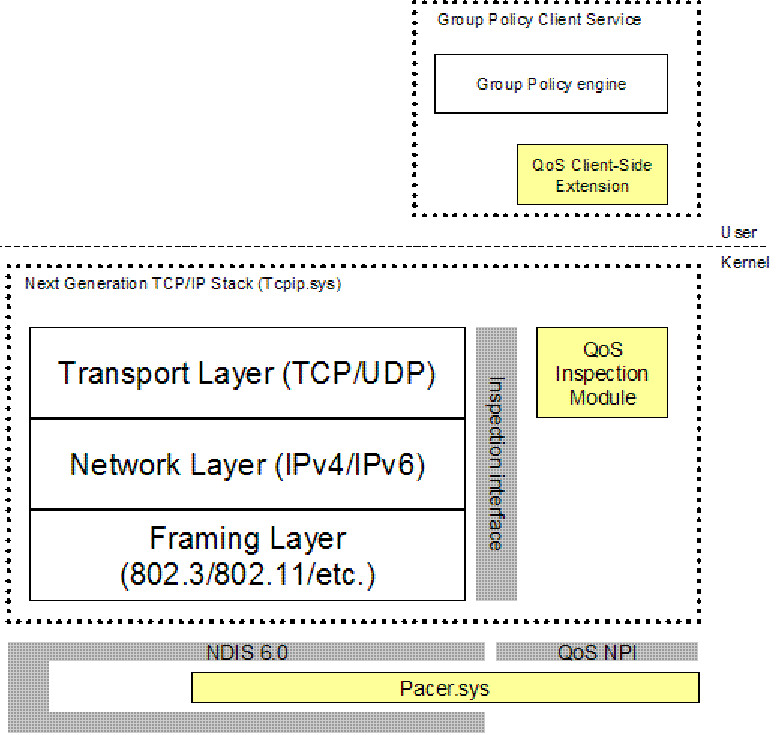

Na poniższej ilustracji przedstawiono architekturę QoS opartą na zasadach.

Architektura QoS oparta na zasadach składa się z następujących składników:

• Usługa klienta zasad grupowych Usługa systemu Windows, która zarządza ustawieniami zasad grupy użytkownika i komputera.

• Silnik zasad grupy. Składnik usługi klienta zasad grupy, który pobiera ustawienia zasad grupy dla użytkownika i komputera z Active Directory podczas uruchamiania i okresowo sprawdza zmiany (domyślnie co 90 minut). Jeśli zmiany zostaną wykryte, aparat zasad grupy pobiera nowe ustawienia zasad grupy. Silnik zasad grupy przetwarza przychodzące GPO i informuje rozszerzenie po stronie klienta usługi QoS o aktualizacji zasad QoS.

• Rozszerzenie po stronie klienta QoS. Składnik usługi klienta zasad grupy, który czeka na wskazanie z silnika zasad grupy, że polityki QoS zostały zmienione i informuje moduł kontroli QoS.

• Stos TCP/IP. Stos TCP/IP, który obejmuje zintegrowaną obsługę protokołów IPv4 i IPv6 oraz obsługuje platformę filtrowania systemu Windows.

• Inspekcja QoS. Module Składnik w stosie TCP/IP, który oczekuje na wskazania zmian zasad QoS z rozszerzenia po stronie klienta QoS, pobiera ustawienia zasad QoS i wchodzi w interakcję z warstwą transportu i Pacer.sys do wewnętrznego oznaczania ruchu zgodnego z zasadami QoS.

• NDIS 6.x. Standardowy interfejs między sterownikami sieci w trybie jądra i systemem operacyjnym w systemach operacyjnych Windows Server i Client. Usługa NDIS 6.x obsługuje lekkie filtry, co jest uproszczonym modelem sterownika dla sterowników pośrednich NDIS i miniportów, zapewniającym lepszą wydajność.

• Interfejs dostawcy sieci QoS (NPI). Interfejs sterowników trybu jądra do interakcji z Pacer.sys.

• Pacer.sys. Lekki sterownik filtru NDIS 6.x, który kontroluje planowanie pakietów dla funkcji QoS opartych na zasadach i ruchu aplikacji korzystających z interfejsów API ogólnego QoS (GQoS) i kontroli ruchu (TC). Pacer.sys zastąpiono Psched.sys w systemach Windows Server 2003 i Windows XP. Pacer.sys jest instalowany ze składnika Harmonogramu pakietów QoS z właściwości połączenia sieciowego lub adaptera.
