Podstawowym typem danych czujnika dla czujników światła otoczenia jest podświetlenie w luksie (światła na metr kwadratowy). Zasady przedstawione w tym temacie opierają się na wykorzystaniu wartości lux jako danych wejściowych i reagowaniu na te dane w programie.
Odczyty Lux są bezpośrednio proporcjonalne do energii na metr kwadratowy, który jest wchłaniany na sekundę. Ludzkie postrzeganie poziomów światła nie jest tak proste. Ludzkie postrzeganie światła jest skomplikowane, ponieważ nasze oczy stale się dostosowuje, a inne procesy biologiczne wpływają na nasze postrzeganie. Możemy jednak myśleć o tym postrzeganiu z uproszczonej perspektywy, tworząc kilka zakresów zainteresowania ze znanymi górnymi i niższymi progami.
Poniższy przykładowy zestaw danych reprezentuje przybliżone progi dla typowych warunków oświetlenia i odpowiedni krok oświetlenia. W tym miejscu każdy krok oświetlenia reprezentuje zmianę środowiska oświetleniowego.
Notatka
Ten zestaw danych jest przeznaczony do ilustracji i może nie być całkowicie dokładny dla wszystkich użytkowników lub sytuacji.
Stan oświetlenia | Od (lux) | Do (lux) | Średnia wartość (lux) | Etap oświetleniowy |
---|---|---|---|---|
Głęboka czerń | 0 | 10 | 5 | 1 |
Bardzo ciemny | 11 | 50 | 30 | 2 |
Ciemne pomieszczenia | 51 | 200 | 125 | 3 |
Przyciemnij wnętrze | 201 | 400 | 300 | 4 |
Normalne pomieszczenia | 401 | 1000 | 700 | 5 |
Jasne pomieszczenia | 1001 | 5000 | 3000 | 6 |
Przyciemnianie na zewnątrz | 5001 | 10 000 | 7500 | 7 |
Zachmurzenie na zewnątrz | 10,001 | 30,000 | 20,000 | 8 |
Bezpośrednie światło słoneczne | 30,001 | 100,000 | 65,000 | 9 |

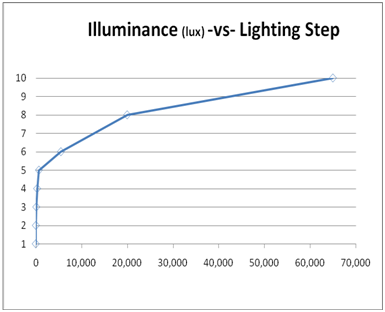

Jeśli zwizualizujemy te dane przy użyciu wartości średniej z tej tabeli, zobaczymy, że relacja lux-to-lighting-step nie jest liniowa, jak pokazano na poniższym wykresie.

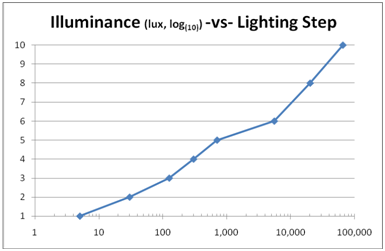

Jeśli jednak wyświetlimy te dane przy użyciu skali logarytmicznej na osi x, zobaczymy, że pojawi się relacja w przybliżeniu liniowa.
Przykładowa transformacja
Na podstawie przykładowego zestawu danych dotyczącego wcześniej dostarczonych czujników światła otoczenia można uzyskać następujące równanie, aby przyporządkować wartości lux do percepcji ludzkiej. W tym przykładzie oczekiwane wartości wahają się od 0 lux do 1000 000 luksów.
To równanie powoduje, że wartości różnią się w przybliżeniu liniowy sposób w zakresie od 0,0 do 1,0. Ten wynik wskazuje, w jaki sposób oświetlenie postrzegane przez człowieka zmieniło się na podstawie przykładowego zestawu danych, który został wcześniej pokazany.
