Obiekt podsystemu

[Począwszy od systemu Windows 8 i Windows Server 2012, interfejs Virtual Disk Service COM jest zastępowany przez interfejs API zarządzania Windows Storage.]

Obiekt podsystemu modeluje podsystem magazynowania. Podsystem jest obudową RAID lub kartą PCI RAID. Jeden komputer hosta może być połączony z dowolną liczbą podsystemów. Każdy podsystem jest zarządzany przez dokładnie jednego dostawcę sprzętu. W konfiguracji sieci SAN klasa podsystemu reprezentuje obudowę magazynu SIECI SAN.

Podsystem może zawierać dowolną liczbę kontrolerów i dysków oraz może wyświetlać dowolną liczbę jednostek LUN na komputerze, na którym jest uruchomiony dostawca sprzętu. Podsystemy wyższego poziomu mogą usuwać maskowanie jednostek LUN na innych komputerach w sieci. Każdy dysk w podsystemie jest podłączony do magistrali i zajmuje miejsce w magistrali. Każdy kontroler w podsystemie ma co najmniej jeden port kontrolera.

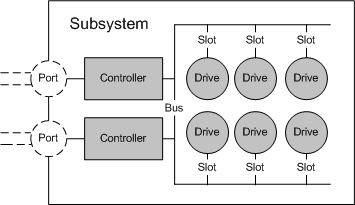

Na poniższej ilustracji przedstawiono urządzenia fizyczne zawarte w podsystemie (LUN nie są wyświetlane) i relacje między nimi.

Diagram przedstawiający podsystem rozpoczynający się od

Aplikacje VDS używają metody IVdsHwProvider::QuerySubSystems do wykonywania zapytań dotyczących podsystemów należących do określonego dostawcy sprzętu. Wywołujące mogą uzyskać wskaźnik do określonego podsystemu, wybierając żądany obiekt podsystemu z wyliczenia zwracanego przez metodę QuerySubSystems. Za pomocą obiektu podsystemu można ustawić stan podsystemu, utworzyć LUN, zastąpić dyski i wykonywać zapytania dotyczące kontrolerów, dysków i jednostek LUN.

Oprócz identyfikatora obiektu, nazwy i numeru seryjnego właściwości obiektu podsystemu obejmują stan podsystemu, kondycję i flagi; liczba kontrolerów, gniazd i autobusów; i ustawienie priorytetu ponownej kompilacji.

W poniższej tabeli wymieniono powiązane interfejsy, wyliczenia i struktury.

Typ Pierwiastek
Interfejsy, które są zawsze udostępniane przez ten obiekt IVdsSubSystem.
Interfejsy, które są zawsze udostępniane przez ten obiekt tylko w usługach VDS 1.1 i 2.0 iSCSI IVdsSubSystemIscsi i IVdsSubSystemImportTarget.
Interfejsy, które mogą być uwidocznione przez ten obiekt IVdsSubSystemNaming i IVdsMaintenance.
Skojarzone wyliczenia VDS_SUB_SYSTEM_FLAG i VDS_SUB_SYSTEM_STATUS.
Skojarzone struktury VDS_SUB_SYSTEM_PROP i VDS_SUB_SYSTEM_NOTIFICATION.
