Este tutorial descreve como configurar a rede para o dispositivo Azure Stack Edge Pro R usando a IU da Web local.

O processo de conexão pode levar cerca de 20 minutos para ser concluído.

Neste tutorial, você aprenderá a:

  • Pré-requisitos
  • Configurar a rede
  • Configurar a rede avançada
  • Configurar o proxy Web
  • Validar as configurações de rede

Pré-requisitos

Antes de configurar seu dispositivo Azure Stack Edge Pro R, faça o seguinte:

Configurar a rede

A página Introdução exibe as diversas configurações necessárias para configurar e registrar o dispositivo físico com o serviço do Azure Stack Edge.

Siga estas etapas para configurar a rede para seu dispositivo.

  1. Na IU da Web local do seu dispositivo, acesse a página Introdução.

  2. No bloco Rede, selecione Configurar para acessar a página Rede.

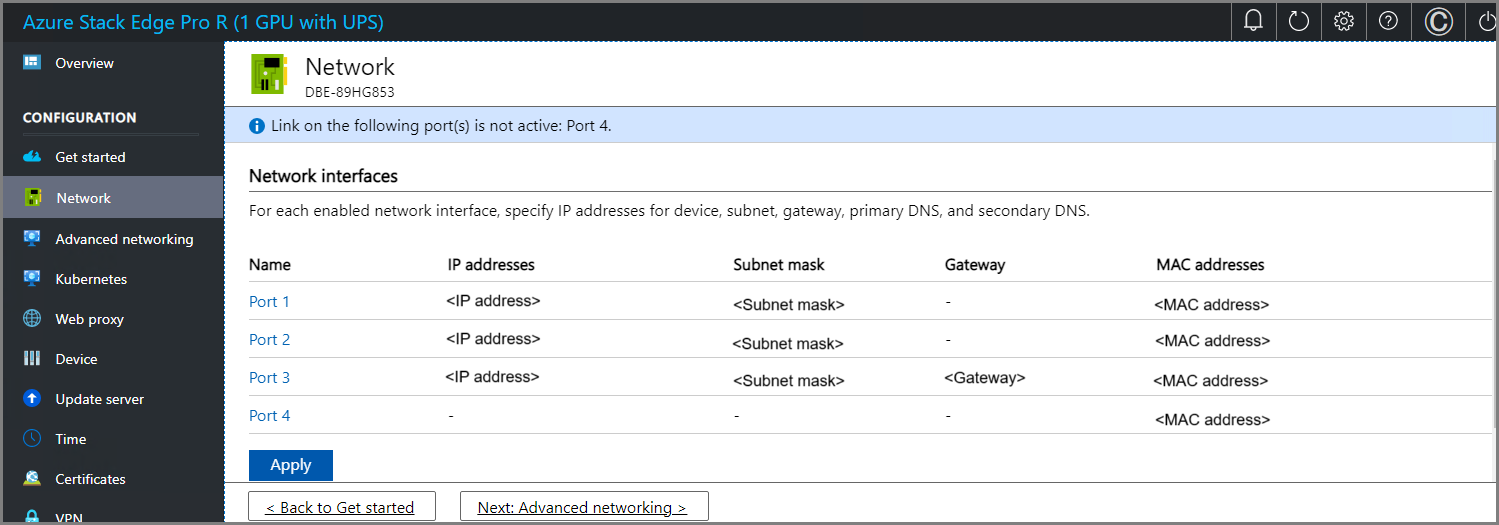

    No dispositivo físico, há quatro adaptadores de rede. PORT 1 e PORT 2 são interfaces de rede de 1 Gbps. PORTA 3 e PORTA 4 são adaptadores de rede de 10/25 Gbps. A PORTA 1 é configurada automaticamente como uma porta somente de gerenciamento, enquanto as PORTAS 2 a 4 são portas de dados. A página Rede é mostrada da seguinte maneira:

    Página

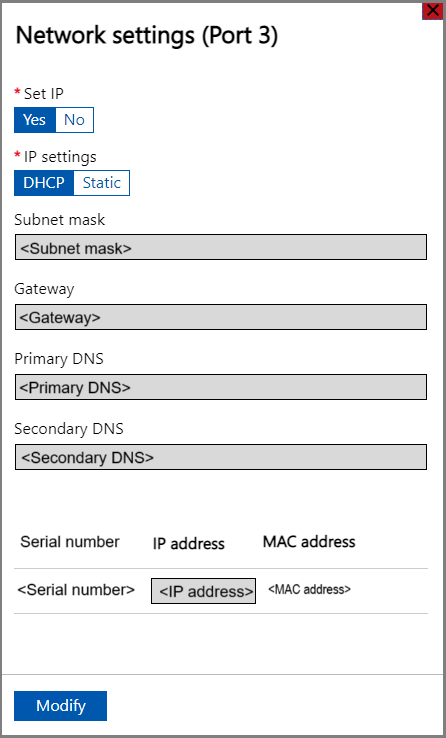

  3. Para alterar as configurações de rede, selecione uma porta e, no painel direito que aparecer, modifique o endereço IP, a sub-rede, o gateway, o DNS primário e o DNS secundário.

    • Se você selecionar a Porta 1, verá que ela é pré-configurada como estática.

    • Se você selecionar Porta 2, Porta 3 e Porta 4, verá que essas portas são configuradas como DHCP por padrão.

    Conforme você define as configurações de rede, tenha em mente:

    • Se o DHCP estiver ativado em seu ambiente, as interfaces de rede serão configuradas automaticamente. Um endereço IP, sub-rede, gateway e DNS são atribuídos automaticamente.
    • Se o DHCP não estiver ativado, você poderá atribuir IPs estáticos, se necessário.
    • Você pode configurar sua interface de rede como IPv4.
    • Não há suporte para o agrupamento NIC (cartão de adaptador de rede) ou a agregação de link no Azure Stack Edge.
    • O número de série de qualquer porta corresponde ao número de série do nó.

    Observação

    Se você precisar se conectar ao seu dispositivo de uma rede externa, confira Habilitar o acesso ao dispositivo de fora da rede para obter configurações de rede adicionais.

    Quando a rede do dispositivo estiver configurada, a página será atualizada conforme mostrado abaixo.

    Página

    Observação

    É recomendável que você não alterne o endereço IP local do adaptador de rede estático para DCHP, a menos que tenha outro endereço IP para se conectar ao dispositivo. Se estiver usando um adaptador de rede e alternar para DHCP, não haverá como determinar o endereço DHCP. Se você quiser alterar para um endereço DHCP, espere até o dispositivo ser ativado com o serviço e então altere. Posteriormente, você pode visualizar os IPs de todos os adaptadores em Propriedades do dispositivo no portal do Azure para seu serviço.

    Depois de definir e aplicar as configurações de rede, selecione Avançar: rede avançada para configurar a rede de computação.

Habilitar a rede de computação

Siga estas etapas para habilitar a computação e configurar a rede de computação.

  1. Na página Rede avançada, selecione o adaptador de rede que deseja habilitar para a computação.

    Página de computação na IU local 2

Configurar comutadores virtuais

Siga as etapas a seguir para adicionar ou excluir comutadores virtuais e redes virtuais.

  1. Na IU local, acesse a página Rede avançada.

  2. Na seção Comutador virtual, você adiciona ou exclui comutadores virtuais. Selecione Adicionar comutador virtual para criar um comutador.

    Página Adicionar comutador virtual na IU local 2

  3. Na folha Configurações de rede, ao usar um comutador novo, forneça as seguintes informações:

    1. Forneça um nome para o comutador virtual.
    2. Escolha a interface de rede na qual ele deve ser criado.
    3. Ao implantar cargas de trabalho 5G, defina Suporte de rede acelerada como Sim.
    4. Escolha Aplicar. É possível notar que o comutador virtual especificado é criado.

    Captura de tela da página Rede avançada com o comutador virtual adicionado e habilitado para computação na IU local para um nó.

  4. Você pode criar mais de um comutador seguindo as etapas descritas anteriormente.

  5. Para excluir um comutador virtual, na seção Comutador virtual, selecione Excluir comutador virtual. Quando um comutador virtual é excluído, as redes virtuais associadas também são.

Agora você pode criar redes virtuais e associá-las aos comutadores virtuais criados.

Configurar redes virtuais

É possível adicionar ou excluir redes virtuais associadas aos comutadores virtuais. Para adicionar um comutador virtual, siga estas etapas:

  1. Na IU local, na página Rede avançada, acesse a seção Rede virtual e selecione Adicionar rede virtual.

  2. Na folha Adicionar rede virtual, adicione as seguintes informações:

    1. Selecione um comutador virtual para o qual você deseja criar uma rede virtual.
    2. Insira um Nome para a rede virtual. O nome especificado precisa estar em conformidade com as Regras de nomenclatura e restrições para recursos do Azure.
    3. Insira uma ID de VLAN como um número exclusivo no intervalo de 1 a 4094. A ID de VLAN que você fornece deve estar na sua configuração de tronco. Para obter mais informações sobre a configuração de tronco do seu comutador, veja as instruções do fabricante do comutador físico.
    4. Especifique a Máscara de sub-rede e o Gateway para a rede LAN virtual de acordo com a configuração de rede física.
    5. Selecione Aplicar. Uma rede virtual será criada no comutador virtual especificado.

  3. Para excluir uma rede virtual, na seção Rede Virtual, selecione Excluir rede virtual e selecione a rede virtual que deseja excluir.

  4. Selecione Avançar: Kubernetes > para configurar seus IPs de computação para Kubernetes.

Configurar IPs de computação

Depois que os comutadores virtuais forem criados, você poderá habilitá-los para tráfego de computação do Kubernetes.

  1. Na IU local, acesse a página Kubernetes.

  2. Especifique uma carga de trabalho dentre as opções fornecidas.

    • Se você estiver trabalhando com uma solução MEC privada do Azure, selecione a opção para uma solução MEC privada do Azure em seu ambiente.
    • Se você estiver trabalhando com uma solução SAP Digital Manufacturing ou outra solução de parceiro da Microsoft, selecione a opção para uma SAP Digital Manufacturing para computação de borda ou outra solução de parceiro Microsoft no seu ambiente.
    • Para outras cargas de trabalho, selecione a opção para outras cargas de trabalho no seu ambiente.

    Se solicitado, confirme a opção que você deve especificar e selecione Aplicar.

    Para utilizar o PowerShell para especificar a carga de trabalho, consulte as etapas detalhadas em Alterar os perfis de carga de trabalho do Kubernetes.

    Captura de tela das opções de seleção de carga de trabalho na página Kubernetes da IU local para dois nós.

  3. Na lista suspensa, selecione o comutador virtual que deseja habilitar para o tráfego de computação do Kubernetes.

  4. Atribuir IPs de nó de Kubernetes. Esses endereços IP estáticos destinam-se a VMs do Kubernetes.

    Se você selecionar a solução Azure Private MEC ou SAP Digital Manufacturing for Edge Computing ou outra opção de carga de trabalho parceiro da Microsoft para seu ambiente, você deverá fornecer um intervalo contíguo de no mínimo 6 endereços IPv4 (ou mais) para uma configuração de 1 nó.

    Se você selecionar a opção outras cargas de trabalho para um dispositivo de n nós, um intervalo contíguo de no mínimo n + 1 endereços IPv4 (ou mais) são fornecidos para a VM de computação, usando os endereços IP inicial e final. Para um dispositivo de um nó, forneça no mínimo dois endereços IPv4 contíguos e livres.

    Importante

    • Se você estiver executando outras cargas de trabalho em seu ambiente, o Kubernetes no Azure Stack Edge usará a sub-rede 172.27.0.0/16 para pod e 172.28.0.0/16 para serviço. Verifique se elas não estão em uso na sua rede. Para obter mais informações, confira Alterar o pod do Kubernetes e as sub-redes de serviço.
    • Não há suporte ao modo DHCP para IPs de nó do Kubernetes.

  5. Atribuir IPs de serviço externo do Kubernetes. Esses também são os endereços IP de balanceamento de carga. Esses endereços IP contíguos são para serviços que você deseja expor fora do cluster Kubernetes e você especifica o intervalo de IP estático com base no número de serviços expostos.

    Importante

    É altamente recomendável que você especifique no mínimo um endereço IP para o serviço de Hub do Azure Stack Edge para acessar os módulos de computação. Os endereços IP do serviço podem ser atualizados mais tarde.

  6. Escolha Aplicar.

    Captura de tela da página Configurar computação em Rede avançada na IU local 2.

  7. A configuração leva alguns minutos para ser aplicada e talvez seja necessário atualizar o navegador.

  8. Selecione Avançar: proxy Web para configurar o proxy Web.

Configurar o proxy Web

Esta é uma configuração opcional.

Importante

Não há suporte para arquivos PAC (configuração automática de proxy). Um arquivo PAC define como os navegadores da Web e outros agentes de usuário podem escolher automaticamente o servidor proxy apropriado (método de acesso) para buscar uma determinada URL. Os proxies que tentam interceptar e ler todo o tráfego (e depois assinar novamente tudo com a própria certificação) não são compatíveis, pois o certificado do proxy não é confiável. Normalmente, os proxies transparentes funcionam bem com o Azure Stack Edge Pro R. Não há suporte para proxies Web não transparentes.

  1. Na página Configurações do proxy Web, siga estas etapas:

    1. Na URL do proxy Web, digite a URL neste formato: http://host-IP address or FQDN:Port number. Não há suporte para URLs HTTPS.

    2. Para validar e aplicar as configurações de proxy da Web, selecione Aplicar.

    Página 2 das

  2. Depois que as configurações forem aplicadas, selecione Avançar: Dispositivo.

Próximas etapas

Neste tutorial, você aprendeu a:

  • Pré-requisitos
  • Configurar a rede
  • Configurar a rede avançada
  • Configurar o proxy Web
  • Validar as configurações de rede

Para saber como configurar seu dispositivo Azure Stack Edge Pro R, confira:

Definir configurações de dispositivo
