Limitação de taxa em circuitos do ExpressRoute Direct (versão prévia)

  • Artigo

A limitação de taxa é um recurso que permite regular o volume de tráfego entre sua rede local e o Azure por um circuito ExpressRoute Direct. Isso se aplica ao tráfego que percorre o emparelhamento privado ou da Microsoft do circuito do ExpressRoute. Esse recurso ajuda na distribuição uniforme da largura de banda da porta entre os circuitos, garantindo a estabilidade da rede e evitando o congestionamento da rede. Esse artigo descreve as etapas para habilitar a limitação de taxa nos seus circuitos do ExpressRoute Direct.

Pré-requisitos

Antes de habilitar a limitação de taxa no seu circuito do ExpressRoute Direct, é imperativo que você atenda aos seguintes pré-requisitos:

  • Assinatura do Azure: uma assinatura ativa do Azure é necessária, equipada com as permissões necessárias para configurar os circuitos do ExpressRoute Direct.
  • Links do ExpressRoute Direct: é necessário estabelecer links do ExpressRoute Direct entre sua rede local e o Azure.
  • Conhecimento: é recomendável uma compreensão abrangente dos conceitos de rede do Azure, incluindo o ExpressRoute.

Habilitar limitação de taxa

Para os novos circuitos do ExpressRoute Direct

A limitação de taxa de um circuito do ExpressRoute Direct pode ser habilitada durante a criação do circuito.

  1. Entre no portal do Azure.

  2. No painel esquerdo, selecione + Criar um recurso, pesquise e selecione ExpressRoute.

  3. Selecione Criar para iniciar a criação de um novo circuito do ExpressRoute Direct.

  4. Insira os detalhes necessários para o circuito do ExpressRoute Direct. É crucial selecionar Direct para o tipo de porta e marcar a caixa Habilitar limitação de taxa. O diagrama a seguir fornece uma representação visual da página de configuração para habilitar a limitação de taxa de um circuito do ExpressRoute Direct.

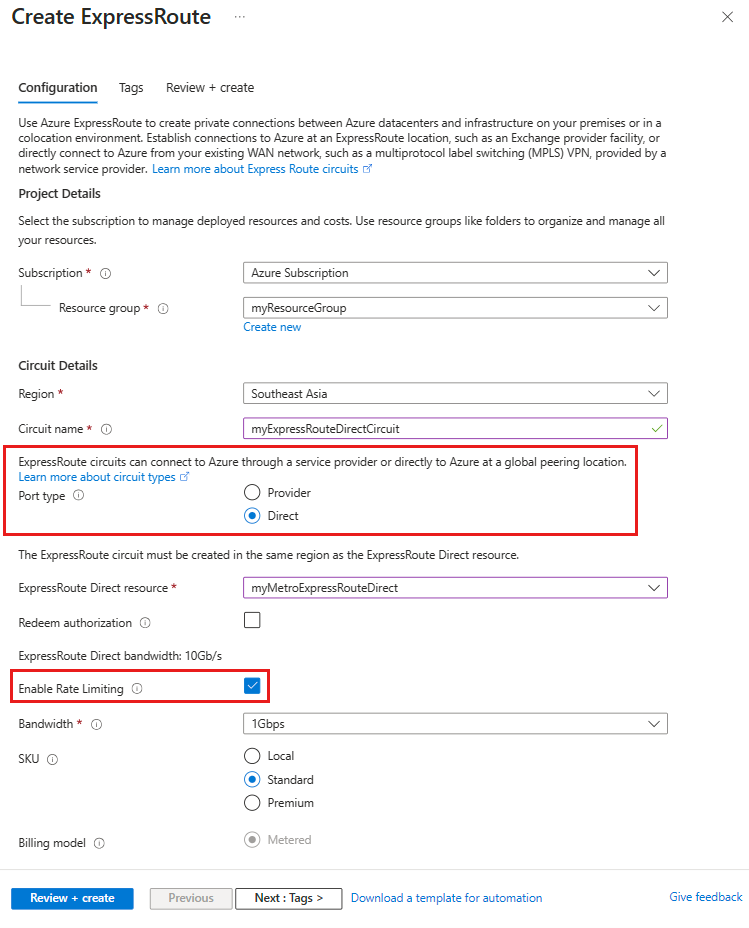

    Captura de tela da página de configuração de um novo circuito do ExpressRoute Direct mostrando a configuração de limitação de taxa.

  5. Selecione Revisão + criar seguido por Criar para finalizar a criação do circuito do ExpressRoute Direct com limitação de taxa habilitada.

Circuitos do ExpressRoute Direct existentes

Para habilitar a limitação de taxa de um circuito do ExpressRoute Direct existente, conclua as seguintes etapas:

  1. Entre no portal do Azuree navegue até o circuito do ExpressRoute Direct para o qual você pretende configurar a limitação de taxa.

  2. Selecione Configuração em Configurações no menu à esquerda.

  3. Selecione Sim em Habilitar Limitação de Taxa. O diagrama a seguir ilustra a página de configuração para habilitar a limitação de taxa em um circuito do ExpressRoute Direct.

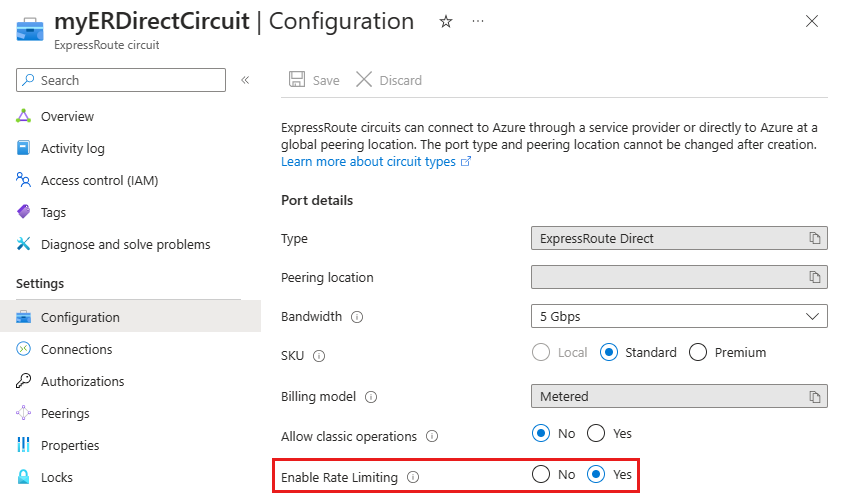

    Captura de tela da página de configuração de um circuito do ExpressRoute Direct mostrando a configuração da limitação de taxa.

  4. Por fim, selecione o botão Salvar na parte superior da página para aplicar as alterações.

Desabilitar limitação de taxa

Para desabilitar a limitação de taxa de um circuito existente do ExpressRoute Direct, conclua o seguinte:

  1. Entre no portal do Azure usando este link do portal do Azure e vá para o circuito do ExpressRoute Direct para o qual você deseja configurar a limitação de taxa.

  2. Selecione Configuração em Configurações no menu à esquerda.

  3. Selecione Não em Habilitar Limitação de Taxa. O diagrama a seguir ilustra a página de configuração para desabilitar a limitação de taxa em um circuito do ExpressRoute Direct.

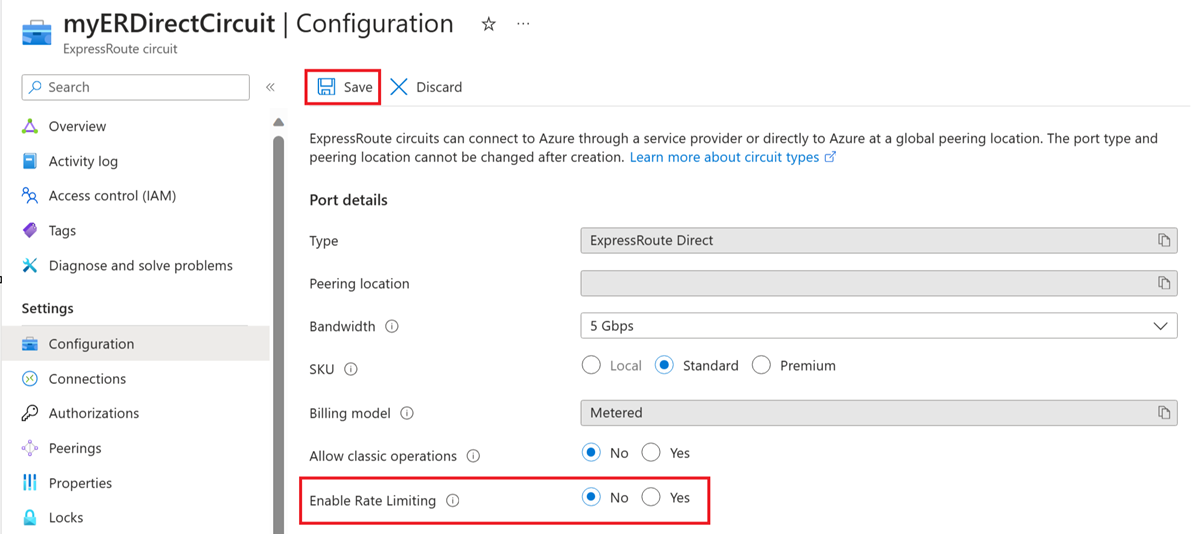

    Captura de tela da página de configuração de um circuito do ExpressRoute Direct mostrando como desabilitar a limitação de taxa.

  4. Por fim, selecione o botão Salvar na parte superior da página para aplicar as alterações.

Perguntas frequentes

  • Qual é o benefício da limitação de taxa em circuitos do ExpressRoute Direct?

    A limitação de taxa permite que você gerencie e restrinja a taxa de transferência de dados em seus circuitos do ExpressRoute Direct, o que ajuda a otimizar o desempenho e os custos da rede.

  • Como a limitação de taxa é aplicada?

    A limitação de taxa é aplicada nas subinterfaces de emparelhamento privado e da Microsoft que se conectam aos roteadores de borda do cliente.

  • Como a limitação de taxa afeta o desempenho do circuito?

    Um circuito do ExpressRoute tem dois links de conexão entre roteadores de borda da Microsoft e roteadores de CE (borda do cliente). Por exemplo, se a largura de banda do circuito estiver definida como 1 Gbps e você distribuir o tráfego uniformemente em ambos os links, poderá alcançar até 2*1 (ou seja, 2) Gbps. No entanto, não é uma prática recomendada e sugerimos usar a largura de banda extra apenas para alta disponibilidade. Se você exceder a largura de banda configurada no emparelhamento privado ou da Microsoft em qualquer um dos links em mais de 20%, a taxa limitará a taxa de transferência no valor da largura de banda configurada.

  • Como posso verificar o status de limitação de taxa dos meus circuitos de porta do ExpressRoute Direct?

    No portal do Azure, no painel 'Circuitos' da porta do ExpressRoute Direct, você verá todos os circuitos configurados pela porta do ExpressRoute Direct, juntamente com o status de limitação de taxa. Veja a seguinte captura de tela:

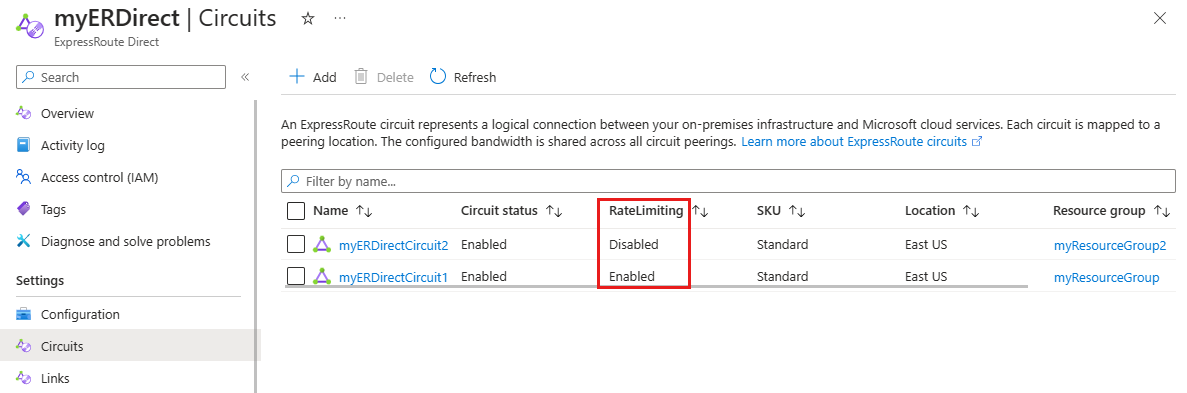

    Captura de tela do status de limitação de taxa de um recurso do ExpressRoute Direct.

  • Como posso monitorar se meu tráfego é afetado pelo recurso de limitação de taxa?

    Para monitorar o tráfego, siga estas etapas:

    1. Acesse o portal do Azure e selecione o circuito do ExpressRoute que você deseja verificar.

    2. Selecione Métricas em Monitoramento no painel de menu do lado esquerdo do circuito.

    3. Na lista suspensa, em QoS do Circuito, selecione DroppedInBitsPerSecond. Em seguida, selecione Adicionar métricas e selecione DroppedOutBitsPerSecond. Agora você vê a métrica do gráfico para o tráfego que é descartado de entrada e saída.

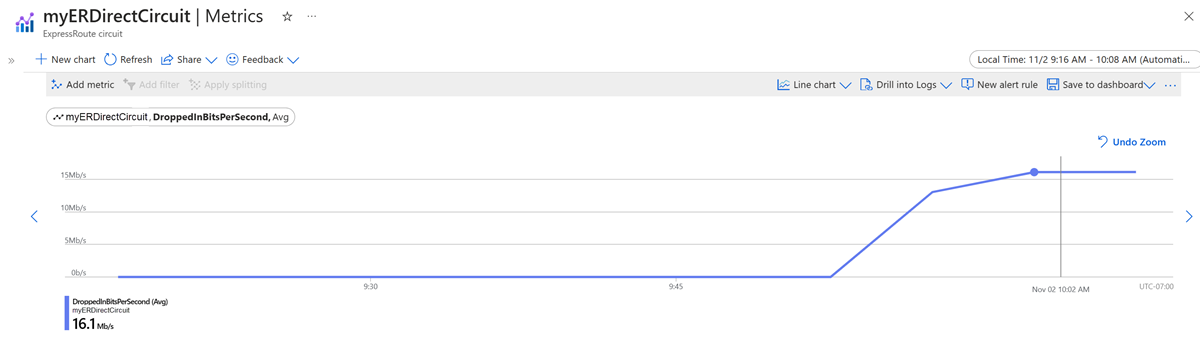

    Captura de tela das métricas de soltar bits por segundo de um circuito do ExpressRoute Direct.

  • Como posso alterar minha largura de banda do circuito?

    Para alterar a largura de banda do circuito, siga estas etapas:

    1. Acesse o portal do Azure e selecione o circuito do ExpressRoute que você deseja modificar.

    2. Selecione Configuração em Configurações no painel de menu do lado esquerdo do circuito.

    3. Em Largura de Banda, selecione o novo valor de largura de banda que você deseja definir para o circuito. Você só pode aumentar a largura de banda até a capacidade máxima da Porta direta.

    4. Selecione o botão Salvar na parte superior da página para aplicar as alterações. Se você habilitou a limitação de taxa no circuito, ela se ajustará automaticamente ao novo valor de largura de banda.

  • Como o aumento da largura de banda do circuito afeta o fluxo de tráfego pelo circuito?

    O aumento da largura de banda do circuito não afeta o fluxo de tráfego pelo circuito. O aumento da largura de banda é contínuo e a atualização da largura de banda do circuito é refletida depois de alguns minutos. No entanto, o aumento da largura de banda é irreversível.

  • Posso habilitar ou desabilitar a limitação de taxa em um circuito específico configurado na minha porta do ExpressRoute Direct?

    Sim, você pode habilitar ou desabilitar a limitação de taxa em um circuito específico.

  • Esse recurso está disponível em nuvens soberanas?

    Não, esse recurso só está disponível na nuvem pública.
