Integrar o Firewall do Azure com o Azure Standard Load Balancer

Você pode integrar um Firewall do Azure em uma rede virtual com um Azure Standard Load Balancer (público ou interno).

O design preferencial é integrar um balanceador de carga interno com o Firewall do Azure, pois é um design muito mais simples. Você pode usar um balanceador de carga público, se já tiver um implantado e desejar mantê-lo em vigor. No entanto, você precisa estar ciente de um problema de roteamento assimétrico que pode interromper a funcionalidade com o cenário de balanceador de carga público.

Para obter mais informações sobre o Azure Load Balancer, confira O que é o Azure Load Balancer?

Balanceador de carga público

Com um balanceador de carga público, o balanceador de carga é implantado com um endereço IP de front-end público.

Roteamento assimétrico

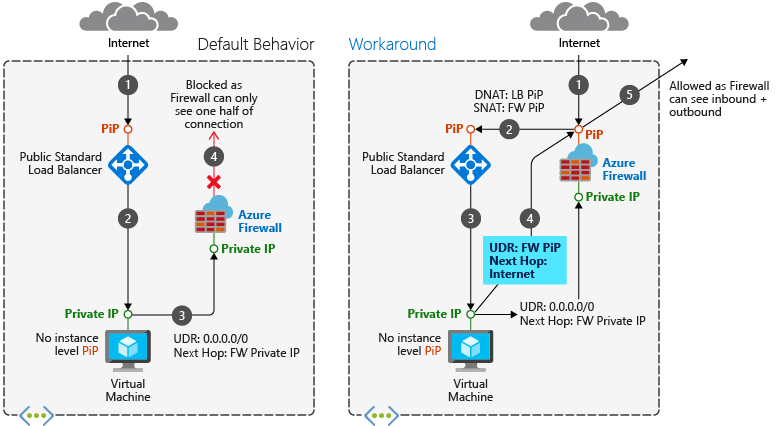

O roteamento assimétrico ocorre quando um pacote usa um caminho para o destino e outro caminho para retornar para a origem. Isso ocorre quando uma sub-rede tem uma rota padrão que vai para o endereço IP privado do firewall e você está usando um balanceador de carga público. Nesse caso, o tráfego de entrada do balanceador de carga é recebido por meio de seu endereço IP público, mas o caminho de retorno passa pelo endereço IP privado do firewall. Como o firewall tem monitoração de estado, ele descarta o pacote de retorno porque o firewall não está ciente de tal sessão estabelecida.

Corrigir o problema de roteamento

Quando você implanta um Firewall do Azure em uma sub-rede, uma etapa é criar uma rota padrão para a sub-rede, direcionando os pacotes por meio do endereço IP privado do firewall localizado no AzureFirewallSubnet. Para saber mais sobre isso, confira Tutorial: Implantar e configurar o Firewall do Azure usando o portal do Azure.

Quando introduz o firewall em seu cenário de balanceador de carga, você deseja que o tráfego de Internet entre por meio do endereço IP público do firewall. Daí, o firewall aplica suas regras de firewall e NATs aos pacotes para o endereço IP público do balanceador de carga. E o problema ocorre aí. Os pacotes chegam no endereço IP público do firewall, mas retornam para o firewall por meio do endereço IP privado (usando a rota padrão). Para evitar esse problema, crie uma rota de host adicional para o endereço IP público do firewall. Pacotes que vão para o endereço IP público do firewall são roteadas pela Internet. Isso evita o uso da rota padrão para o endereço IP privado do firewall.

Exemplo de tabela de rotas

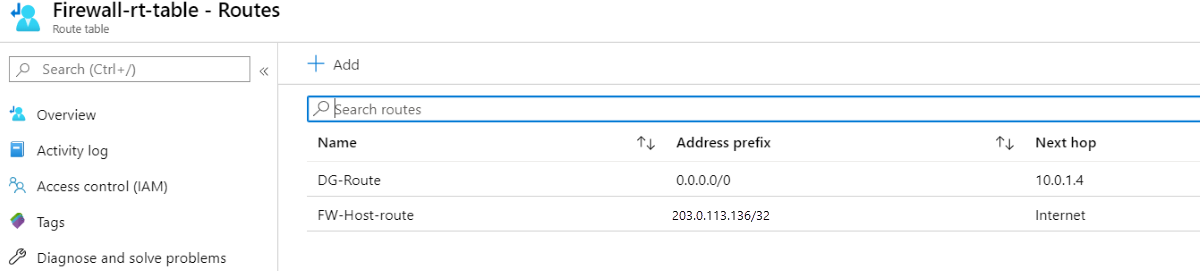

Por exemplo, as seguintes rotas são para um firewall no endereço IP público 20.185.97.136 e o endereço IP privado 10.0.1.4.

Exemplo de regra NAT

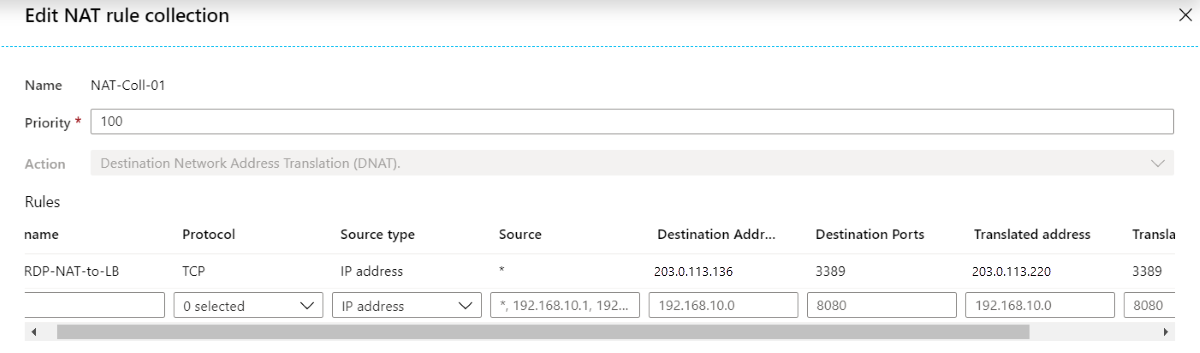

No exemplo a seguir, uma regra NAT traduz o tráfego RDP para o firewall em 20.185.97.136 para o balanceador de carga em 20.42.98.220:

Investigações de integridade

Não esqueça de que você precisa ter um serviço Web em execução nos hosts no pool do balanceador de carga se usar investigações de integridade TCP para porta 80 ou investigações HTTP/HTTPS.

Balanceador de carga interno

Com um balanceador de carga interno, o balanceador de carga é implantado com um endereço IP de front-end privado.

Não há nenhum problema de roteamento assimétrico com esse cenário. Os pacotes de entrada chegam ao endereço IP público do firewall, são convertidos para o endereço IP privado do balanceador de carga e, em seguida, retornam para o endereço IP privado do firewall usando o mesmo caminho de retorno.

Portanto, você pode implantar este cenário de forma semelhante ao cenário do balanceador de carga público, mas sem a necessidade da rota de host com endereço IP público do firewall.

As máquinas virtuais no pool de back-end podem ter conectividade de Internet de saída por meio do Firewall do Azure. Configure uma rota definida pelo usuário na sub-rede da máquina virtual com o firewall como o próximo salto.

Segurança adicional

Para melhorar ainda mais a segurança do seu cenário de balanceamento de carga, você pode usar NSGs (grupos de segurança de rede).

Por exemplo, você pode criar um NSG na sub-rede de back-end em que se encontram as máquinas virtuais de balanceamento de carga. Permita o tráfego de entrada provenientes do endereço IP/porta do firewall.

Para obter mais informações sobre os NSGs, confira Grupos de segurança.

Próximas etapas

• Aprenda a Implantar e configurar um Firewall do Azure.
