Métricas e monitoramento de cache

  • Artigo

O portal do Azure possui várias visualizações integradas que você pode usar para monitorar o desempenho do Azure HPC Cache.

Este artigo explica onde encontrar as visualizações e o que elas mostram.

Há quatro páginas do portal do HPC Cache que mostram os dados de desempenho do cache:

  • Visão geral
  • Métricas
  • Relatório de cache
  • Status do cliente

Abra as páginas Métricas, Relatório de cache e Status do cliente no menu Monitoramento na barra lateral. A página Visão geral do cache é o item superior no menu na barra lateral.

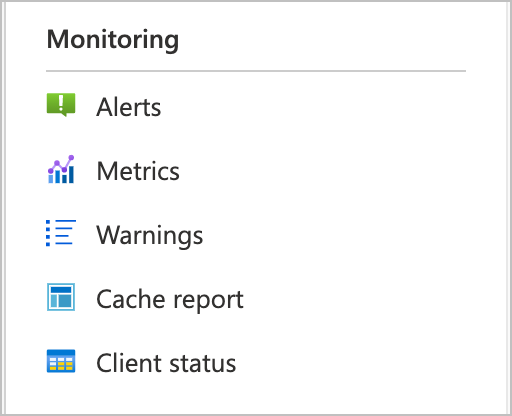

screenshot of the Monitoring menu on the left of the Azure portal interface for HPC Cache.

Página de visão geral

A página Visão geral do cache mostra grafos de algumas estatísticas básicas de cache, como taxa de transferência de cache, operações por segundo e latência. Os grafos estão na parte inferior da página, na seção Essentials.

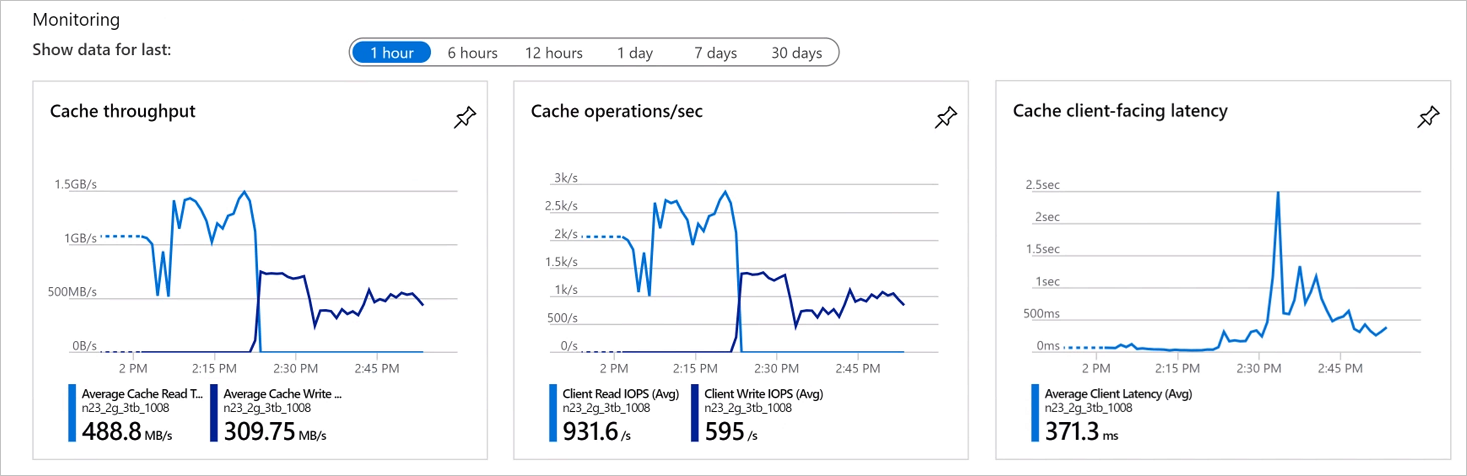

screenshot of three line graphs showing the statistics mentioned above for a sample cache

Esses gráficos fazem parte das ferramentas internas de monitoramento e análise do Azure. Saiba mais sobre esses recursos na documentação do Azure Monitor.

Página de métricas

As Métricas do HPC Cache é outro recurso padrão do Azure. Siga as dicas na página para criar seus próprios gráficos e saber mais sobre os recursos.

Relatório de cache

O Relatório de cache é um conjunto personalizado de gráficos que mostra o espaço usado do cache, seu espaço livre e a taxa de reciclagem do cache.

Por padrão, a página mostra dados agregados para todos os destinos de armazenamento do cache, mas você pode usar o controle Destino de armazenamento para mostrar os dados de consumo de cache para um destino de armazenamento específico. Você também pode personalizar o intervalo de tempo a ser mostrado.

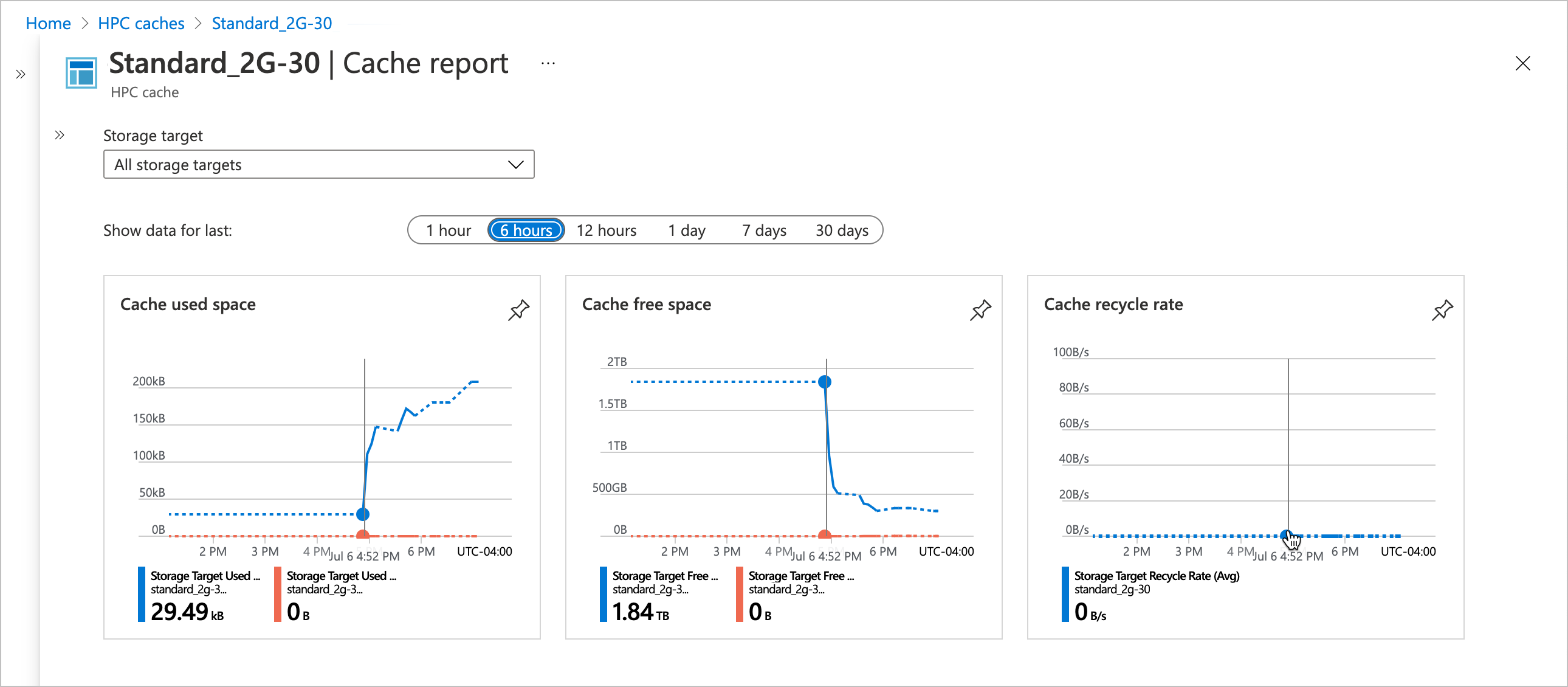

screenshot of the Cache report page.

  • O espaço usado no cache é a quantidade de espaço em seu armazenamento de cache que está em uso armazenando arquivos solicitados por computadores cliente. Se você selecionar um único destino de armazenamento, ele mostrará apenas o espaço usado para arquivos desse sistema de armazenamento de back-end.

  • O espaço livre em cache é a capacidade disponível restante no armazenamento em cache.

  • A taxa de reciclagem do cache representa a taxa na qual os arquivos antigos estão sendo removidos do cache para dar espaço aos arquivos recém-solicitados. Para um único destino de armazenamento, esse cálculo inclui apenas arquivos armazenados nesse destino.

Status do cliente

A página Status do cliente lista os computadores cliente que estão conectados à Azure HPC Cache.

screenshot of the Client status page.

Você pode personalizar a tabela com filtros para mostrar um endereço de cliente ou intervalo de endereços específico, um destino de armazenamento específico ou um endereço de montagem do cache individual.

Os tipos de conexão mostrados na tabela têm a ver com as conexões de cliente no destino de armazenamento:

  • azure_https_backend é uma conexão de cliente segura com um sistema de armazenamento padrão de Blobs do Azure.
  • mount_backend é uma conexão NFS com um sistema NFS de hardware ou um contêiner de blobs habilitado para NFS.
  • nfs_backend é semelhante à conexão mount_backend, mas representa uma conexão separada usada por uma chamada de procedimento remoto interno do NFS em vez de uma iniciada pela operação de montagem do cliente.

Esses valores podem ser úteis ao depurar problemas de conexão entre clientes e o HPC Cache.
