Conectar outros dispositivos e exibir seu conteúdo com o Surface Hub
Você pode conectar outros dispositivos ao Surface Hub para exibir conteúdo. Este artigo descreve a funcionalidade Modo de Convidado, Modo de Substituição do COMPUTADOR e Saída de Vídeo disponíveis por meio de conexões com fio e lista acessórios que você pode conectar ao Surface Hub usando Bluetooth.
Dica
O Surface Hub usará a entrada de vídeo selecionada até que uma nova conexão seja feita, a conexão existente seja interrompida ou o Aplicativo Connect seja fechado.
Qual método devo escolher?
Ao conectar dispositivos externos e telas a um Surface Hub, existem várias opções disponíveis. O método que você usa depende de seu cenário e necessidades.
| Quando você deseja: | Use esse método: |
|---|---|
| Espelhar a tela do Surface Hub em outro dispositivo. | Saída de Vídeo |
| Apresentar a tela de outro dispositivo na tela do Surface Hub e interagir com o conteúdo do dispositivo e a experiência interna do Surface Hub. | Modo Convidado |
| Power the Surface Hub from a external Windows 10 or Windows 11 PC, desativando o computador inserido do Surface Hub. Câmeras, microfones, alto-falantes e outros periféricos são enviados para o computador externo, além de caneta e touch. | Modo de Computador de Substituição |
Modo Convidado
O Modo de Convidado usa uma conexão com fio para que os usuários possam exibir conteúdo de seus dispositivos para o Surface Hub. Se o dispositivo de origem for baseado no Windows, ele também poderá fornecer Touchback e Inkback. O computador interno do Surface Hub usa o vídeo e o áudio do dispositivo conectado e apresenta-os no Surface Hub. Se o Surface Hub encontrar um sinal de HDCP (Proteção de Conteúdo Digital) High-Bandwidth, a origem será exibida como uma imagem preta. Para exibir seu conteúdo sem violar os requisitos de HDCP, use o teclado numérico no lado direito do Surface Hub para escolher diretamente a fonte externa.
Dica
Quando uma fonte HDCP estiver conectada, use o teclado lateral para alterar as entradas de origem.
Portas
Use estas portas no Surface Hub para o Modo Convidado.
| Interface | Tipo | Descrição | Funcionalidades |
|---|---|---|---|
| Porta de visor 1.1a | Entrada de vídeo | Entrada de convidado #1 | – Suporte à exibição de entrada de convidado simultânea com entrada de convidado nº 2 e entrada de convidado nº 3 (uma resolução completa, duas miniaturas). – em conformidade com o HDCP no modo de bypass - Touchback habilitado |
| HDMI 1.4 | Entrada de vídeo | Entrada de convidado #2 | – Suporte à exibição de entrada de convidado simultânea com entrada de convidado nº 1 e entrada de convidado nº 3 (uma resolução completa, duas miniaturas). – em conformidade com o HDCP no modo de bypass - Touchback habilitado |
| VGA | Entrada de vídeo | Entrada de convidado #3 | – Suporte à exibição de entrada de convidado simultânea com entrada de convidado nº 1 e entrada de convidado nº 2 (uma resolução completa, duas miniaturas). – em conformidade com o HDCP no modo de bypass - Touchback habilitado |
| Tomada de 3,5 mm | Entrada de áudio | Entrada de áudio analógica | - Ingerir no COMPUTADOR do Surface Hub, geralmente com a entrada de vídeo VGA. |
| USB 2.0, tipo B | Saída USB | Touchback | - Fornece acesso ao mouse, ao toque, ao teclado e ao stylus dos dispositivos de entrada HID para o computador convidado. |
Locais de porta
Essas conexões de porta são usadas para o Modo de Convidado no Surface Hub (v1) de 55" e 84".

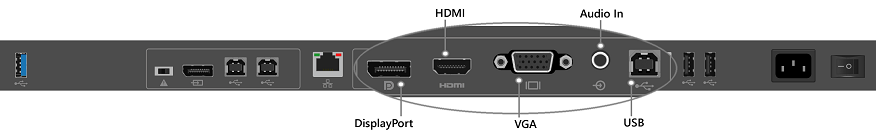

Conexões de porta com fio em Surface Hub de 55 polegadas

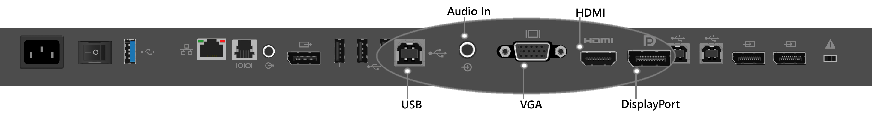

Conexões de porta com fio em Surface Hub de 84 polegadas
Enumeração de porta
Quando um Surface Hub é conectado a um computador convidado com a porta USB de conexão com fio, vários dispositivos USB são descobertos e configurados. Esses dispositivos periféricos são criados para Touchback e Inkback. Os dispositivos periféricos podem ser vistos no Gerenciador de Dispositivos. Gerenciador de Dispositivos mostra nomes duplicados para alguns dispositivos.
Dispositivos de interface humana
- Dispositivo de controle do consumidor compatível com HID
- Caneta compatível com HID
- Caneta compatível com HID (item duplicado)
- Caneta compatível com HID (item duplicado)
- Tela touch compatível com HID
- Dispositivo de entrada USB
- Dispositivo de entrada USB (item duplicado)
Teclados
- Teclado PS/2 padrão
Mouses e outros dispositivos apontadores
- Mouse compatível com HID
Controladores de barramento serial universal
Hub USB genérico
Dispositivo composto USB
Conectividade de Modo Convidado
A escolha do cabo de vídeo depende do que está disponível na entrada de origem. O Surface Hub (v1) tem três opções para entrada de vídeo: DisplayPort, HDMI e VGA. Veja o gráfico a seguir para resoluções disponíveis.
| Tipo de sinal | Resolução | Taxa de quadros | HDMI - RGB | DisplayPort | VGA |
|---|---|---|---|---|---|
| Computador | 640 x 480 | 59,94/60 | X | X | X |
| Computador | 720 x 480 | 59,94/60 | X | X | |
| Computador | 1024 x 768 | 60 | X | X | X |
| HDTV | 720p | 59,94/60 | X | X | X |
| HDTV | 1080p | 59,94/60 | X | X | X |
O áudio de origem é fornecido por cabos DisplayPort e HDMI. Se você precisar usar a VGA, o Surface Hub terá uma porta de entrada de áudio com um plug-in de 3,5 mm. O Surface Hub também usa um cabo USB que fornece Touchback e Inkback do Surface Hub para dispositivos Windows 10 ou Windows 11 compatíveis. O cabo USB pode ser usado com qualquer entrada de vídeo que já esteja conectada a um cabo.
Alguém usando o Modo Convidado para se conectar a um computador usaria uma destas opções:
- Displayport: Cabo DisplayPort e cabo USB 2.0
- HDMI: Cabo HDMI e cabo USB 2.0
- VGA: Cabo VGA, cabo de áudio de 3,5 mm e cabo USB 2.0
Se o computador que você está usando para o Modo de Convidado não for compatível com o Touchback e o Inkback, você não precisará do cabo USB.
Modo de Computador de Substituição
No Modo de Computador de Substituição, o computador incorporado do Surface Hub é desativado, e um PC externo é conectado ao Surface Hub. Conexões com portas do computador de substituição dão acesso aos principais periféricos no Surface Hub, incluindo recursos de toque, tela e caneta. Isso significa que o Surface Hub não terá o benefício da experiência do Windows Team, mas você terá a flexibilidade oferecida fornecendo e gerenciando seu próprio computador Windows.
Requisitos de software
Você pode executar o Surface Hub no Modo de Computador de Substituição com versões de 64 bits de Windows 10 ou Windows 11 Home, Windows 10 ou Windows 11 Pro e Windows 10 ou Windows 11 Enterprise. Você pode baixar o pacote de driver de COMPUTADOR de Substituição do Surface Hub no Centro de Download da Microsoft. Recomendamos que você instale esses drivers em qualquer computador que planeje usar como substituto.
Requisitos de hardware
O Surface Hub é compatível com vários tipos de hardware. Escolha o processador e a confirmação de memória para seu computador de substituição para que ele dê suporte aos programas que você está usando. O hardware de computador de substituição precisa dar suporte a versões de 64 bits de Windows 10 ou Windows 11.
Adaptador gráfico
No Modo de Computador de substituição, o Surface Hub dá suporte a qualquer adaptador gráfico que possa produzir um sinal DisplayPort. Você melhora sua experiência com um adaptador gráfico que pode corresponder à resolução e à taxa de atualização do Surface Hub. Por exemplo, a melhor e recomendada experiência de computador de substituição no Surface Hub é com um sinal de vídeo de 120 Hz.
- Hubs surface de 55": Para obter a melhor experiência, use um gráfico cartão capaz de resolução de 1080p a 120 Hz.
- Hubs surface de 84": Para obter a melhor experiência, use um cartão gráfico capaz de produzir quatro fluxos DisplayPort 1.2 para produzir 2160p a 120 Hz (3840 x 2160 a 120-Hz de atualização vertical). Essas placas gráficas incluem: NVIDIA Quadro K2200, NVIDIA Quadro K4200, NVIDIA Quadro M6000, AMD FirePro W5100, AMD FirePro W7100 e AMD FirePro W9100.
Consulte os drivers mais recentes diretamente com fornecedores de placas gráficas.
| Fornecedor de placas gráficas | Página de download de driver |
|---|---|
| NVIDIA | http://nvidia.com/Download/index.aspx |
| AMD | http://support.amd.com/download |
| Intel | https://downloadcenter.intel.com/ |
Portas de pc de substituição

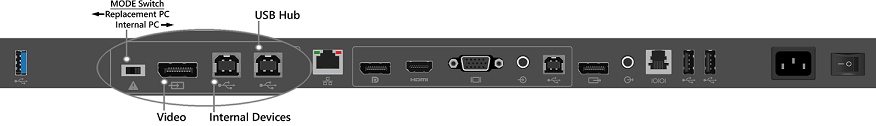

Portas de computador de substituição em Surface Hub de 55 polegadas
| Descrição | Tipo | Interface | Detalhes |
|---|---|---|---|
| Vídeo do computador | Entrada de vídeo | DP 1.2 | - Exibição de tela inteira de 1080p a 120 Hz, mais áudio – compatível com HDCP |
| Periféricos internos | Saída USB | USB 2.0, tipo B | -Toque -Caneta -Falantes -Microfone -Câmeras – Sensor NFC – Sensor de luz ambiente - Sensor infravermelho passivo |
| Hub USB | Saída USB | USB 2.0, tipo B | – Por baixo das portas USB |

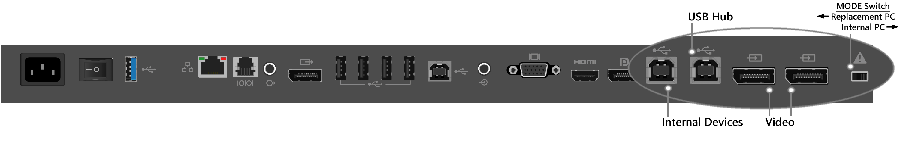

Portas de computador de substituição em Surface Hub de 84 polegadas
| Descrição | Tipo | Interface | Detalhes |
|---|---|---|---|
| Vídeo do computador | Entrada de vídeo | DP 1.2 (2x) | - Exibição de tela inteira de 2160p a 120 Hz, mais áudio – compatível com HDCP |
| Periféricos internos | Saída USB | USB 2.0, tipo B | -Toque -Caneta -Falantes -Microfone -Câmeras – Sensor NFC – Sensor de luz ambiente - Sensor infravermelho passivo |
| Hub USB | Saída USB | USB 2.0, tipo B | – Por baixo das portas USB |
Instruções de configuração de computador de substituição
Para usar o Modo de Computador de Substituição
Baixe e instale o pacote de driver do computador de substituição do Surface Hub no computador de substituição.
Dica
Defina o sono ou a hibernação no computador de substituição para que o Surface Hub desative o display quando ele não estiver sendo usado.
Desligue o Surface Hub usando o botão liga/desliga ao lado do cabo de alimentação.
Conecte os cabos das portas do computador de substituição do Surface Hub ao computador de substituição. Essas portas normalmente são cobertas por uma capa de plástico removível.
- Surface Hub de 55": conecte um cabo DisplayPort e dois cabos USB.
- Surface Hub de 84": conecte dois cabos DisplayPort e dois cabos USB.
Alterne a opção de Modo para Replacement PC. A opção de Modo fica ao lado das portas do computador de substituição.
Ligue o Surface Hub usando o botão liga/desliga ao lado do cabo de alimentação.
Pressione o botão de energia no lado direito do Surface Hub.
Você pode definir o Surface Hub para usar o computador interno.
Para voltar ao computador interno
- Desligue o Surface Hub usando o botão liga/desliga ao lado do cabo de alimentação.
- Alterne a opção de Modo para Internal PC. A opção de Modo fica ao lado das portas do computador de substituição.
- Ligue o Surface Hub usando o botão liga/desliga ao lado do cabo de alimentação.
Saída de Vídeo
O Surface Hub inclui uma porta de Saída de Vídeo para espelhamento de conteúdo visual do Surface Hub para outra tela.
Portas de saída de vídeo
Porta para Saída de Vídeo no Surface Hub de 55 polegadas

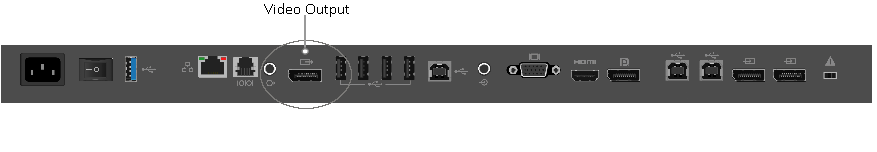

Porta para Saída de Vídeo no Surface Hub de 84 polegadas
| Descrição | Tipo | Interface | Funcionalidades |
|---|---|---|---|
| Espelhamento da Saída de Vídeo | Saída de Vídeo | Saída de Vídeo | - Dá suporte à conexão com um monitor DisplayPort padrão (só dá suporte a um Link x4 que exibe resolução 1080p60 a 24 bpp) – Dá suporte ao uso com monitores HDMI (com suporte a 1080p60) usando um adaptador DisplayPort-to-HDMI |
Cabos
Os dispositivos do Surface Hub 55" e 84" foram testados com cabos DisplayPort e HDMI certificados. Embora os fornecedores vendam cabos mais longos que possam funcionar com o Surface Hub, somente os cabos que foram certificados por laboratórios de testes certamente funcionarão com o Hub. Por exemplo, os cabos DisplayPort são certificados apenas até 3 metros, porém muitos fornecedores vendem cabos com três vezes esse comprimento. Se um cabo longo for necessário, sugerimos usar HDMI. HDMI tem muitas soluções econômicas para cabos de longa distância, inclusive o uso de repetidores. Quase todas as fontes do DisplayPort alternam automaticamente para a sinalização HDMI se um coletor HDMI for detectado.
Acessórios Bluetooth
Você pode conectar os seguintes acessórios ao Surface Hub usando Bluetooth:
- Mouses
- Teclados
- Fones de ouvido
- Alto-falantes
Dica
Depois de conectar um fone de ouvido Bluetooth ou viva-voz, você precisará alterar as configurações padrão do microfone e do alto-falante.
