Monitorar Gateway de Aplicativo do Azure

  • Artigo

Este artigo descreve:

  • Os tipos de dados de monitoramento que você pode coletar para esse serviço.
  • Maneiras de analisar esses dados.

Observação

Se já estiver familiarizado com esse serviço e/ou com o Azure Monitor e apenas quiser saber como analisar os dados de monitoramento, confira a seção Analisar ao final deste artigo.

Quando seus aplicativos e processos de negócios críticos dependem de recursos do Azure, você precisa monitorar e receber alertas para o seu sistema. O serviço do Azure Monitor coleta e agrega métricas e logs de cada componente do seu sistema. O Azure Monitor lhe fornece uma exibição da disponibilidade, desempenho e resiliência e notifica você em caso de problemas. Você pode usar o portal do Azure, o PowerShell, a CLI do Azure, a API REST ou as bibliotecas de cliente para configurar e exibir dados de monitoramento.

Insights

Alguns serviços no Azure têm um painel de monitoramento integrado no portal do Azure que fornece um ponto de partida para monitorar seu serviço. Esses painéis são chamados de insights e você pode encontrá-los no Hub de Insights do Azure Monitor no portal do Azure.

O Azure Monitor Network Insights fornece uma exibição abrangente da integridade e das métricas de todos os recursos de rede implementados, incluindo o Gateway de Aplicativo, sem exigir nenhuma configuração. Para saber mais, confira Insights de Rede do Azure Monitor.

Tipos de recurso

O Azure usa o conceito de tipos de recursos e IDs para identificar tudo em uma assinatura. Os tipos de recurso também fazem parte das IDs de recursos para cada recurso em execução no Azure. Por exemplo, um tipo de recurso para uma máquina virtual é Microsoft.Compute/virtualMachines. Para obter uma lista de serviços e os tipos de recursos associados a eles, confira Provedores de recursos.

O Azure Monitor organiza os principais dados de monitoramento de maneira similar em métricas e logs com base em tipos de recursos, também chamados de namespaces. Métricas e logs diferentes estão disponíveis para diferentes tipos de recursos. Seu serviço pode estar associado a mais de um tipo de recurso.

Para obter mais informações sobre os tipos de recursos do Gateway de Aplicativo, consulte a referência de dados de monitoramento do Gateway de Aplicativo.

Armazenamento de dados

Para o Azure Monitor:

  • Os dados de métricas são armazenados no banco de dados de métricas do Azure Monitor.
  • Os dados de log são armazenados no repositório de logs do Azure Monitor. O Log Analytics é uma ferramenta no portal do Azure que pode consultar esse repositório.
  • O log de atividades do Azure é um repositório separado com uma interface própria no portal do Azure.

Opcionalmente, você pode rotear dados de log de métricas e atividades para o armazenamento de logs do Azure Monitor. Em seguida, você pode usar o Log Analytics para consultar os dados e correlacioná-los com outros dados de log.

Muitos serviços podem usar configurações de diagnóstico para enviar dados de métricas e logs para outros locais de armazenamento fora do Azure Monitor. Os exemplos incluem o Armazenamento do Azure, sistemas de parceiros hospedados e sistemas de parceiros não Azure, usando Hubs de Eventos.

Para obter informações detalhadas sobre como o Azure Monitor armazena dados, confira Plataforma de dados do Azure Monitor.

Para o Gateway de Aplicativo, o modo específico do recurso cria três tabelas:

Observação

Atualmente, a opção Específico do recurso está disponível em todas as regiões públicas.

Os usuários existentes podem continuar usando o Diagnóstico do Azure ou optar por tabelas dedicadas alternando a opção nas configurações de Diagnóstico para Específico do recurso ou para Dedicado no destino da API. Não é possível usar o modo duplo. Os dados em todos os logs podem fluir para a tabela do Diagnóstico do Azure ou para tabelas dedicadas. No entanto, você pode ter várias configurações de diagnóstico em que um fluxo de dados é para o Diagnóstico do Azure e outro está usando a opção Específico do recurso ao mesmo tempo.

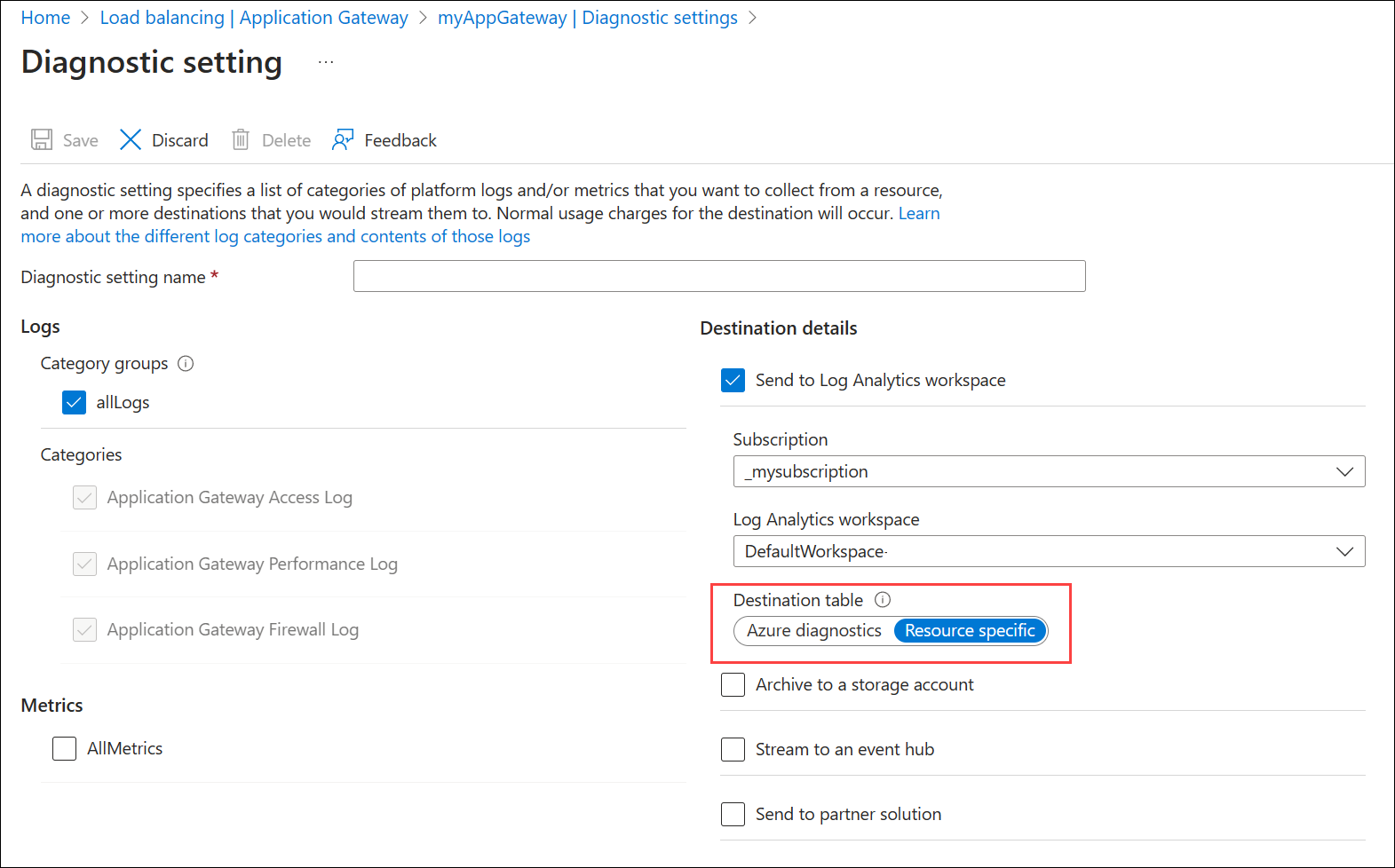

Selecionar a tabela de destino no Log Analytics: todos os serviços do Azure eventualmente usam as tabelas específicas do recurso. Como parte dessa transição, você pode selecionar a tabela do Diagnóstico do Azure ou a tabela específica do recurso na configuração de diagnóstico usando um botão de alternância. A alternância é definida como Específico do recurso por padrão e, nesse modo, os logs para novas categorias selecionadas são enviados para tabelas dedicadas no Log Analytics, enquanto os fluxos existentes permanecem inalterados. Veja o exemplo a seguir.

Captura de tela da ID do recurso do gateway de aplicativo no portal.

Transformações de Workspace: optar pela opção Específico do recurso permite filtrar e modificar seus dados antes que eles sejam ingeridos por transformações de workspace. Essa abordagem fornece controle granular, permitindo que você se concentre nas informações mais relevantes dos logs, reduzindo os custos de dados e aprimorando a segurança.

Para obter instruções detalhadas sobre como configurar transformações de workspace, confira Tutorial: Adicionar uma transformação de workspace aos Logs do Azure Monitor usando o portal do Azure.

Métricas de plataforma do Azure Monitor

O Azure Monitor fornece métricas de plataforma para a maioria dos serviços. Essas métricas são:

  • Definidas individualmente para cada namespace.
  • Armazenadas no banco de dados de métricas da série temporal do Azure Monitor.
  • Leves e capazes de dar suporte a alertas quase em tempo real.
  • Usadas para acompanhar o desempenho de um recurso ao longo do tempo.

Coleta: O Azure Monitor coleta as métricas da plataforma automaticamente. Nenhuma configuração é necessária.

Roteamento: Você também pode rotear métricas de plataforma para o Azure Monitor Logs/Log Analytics para que possa consultá-las com outros dados de log. Para obter mais informações, confira a Configuração de diagnóstico de métricas. Para saber como definir as configurações de diagnóstico para um serviço, confira Criar configurações de diagnóstico no Azure Monitor.

Para obter uma lista de todas as métricas que é possível coletar para todos os recursos no Azure Monitor, confira Métricas com suporte no Azure Monitor.

A página Visão geral no portal do Azure para cada Gateway de Aplicativo inclui as seguintes métricas:

  • Somar Total de Solicitações
  • Somar Solicitações com Falha
  • Somar Status de Resposta por HttpStatus
  • Somar Produtividade
  • Somar CurrentConnections
  • Média de Contagem de Hosts Íntegros por HttpSettings do BackendPool
  • Média de Contagem de Hosts Não Íntegros por HttpSettings do BackendPool

Para obter uma lista das métricas disponíveis para o Gateway de Aplicativo do Azure, confira referência de dados de monitoramento do Gateway de Aplicativo.

Para métricas de WAF (Firewall de Aplicativo Web) disponíveis, confira Métricas do WAF v2 do Gateway de Aplicativo e Métricas do WAF v1 do Gateway de Aplicativo.

Logs de recursos do Azure Monitor

Os logs de recursos fornecem insights sobre as operações que foram executadas por um recurso do Azure. Os logs são gerados automaticamente, mas você precisa encaminhá-los para os logs do Azure Monitor para serem salvos ou consultados. Os logs são organizados em categorias. Um determinado namespace pode ter várias categorias de logs de recursos.

Coleta: Os logs de recursos não serão coletados nem armazenados enquanto você não criar uma configuração de diagnóstico e encaminhar os logs para um ou mais locais. Ao criar uma configuração de diagnóstico, você especifica quais categorias de logs coletar. Há várias maneiras de criar e manter configurações de diagnóstico, incluindo o portal do Azure, programaticamente e por meio do Azure Policy.

Encaminhamento: O padrão sugerido é encaminhar os logs de recursos para os logs do Azure Monitor para que você possa consultá-los com outros dados de logs. Também estão disponíveis outros locais, como o Armazenamento do Microsoft Azure, os Hubs de Eventos do Azure e determinados parceiros de monitoramento da Microsoft. Para obter mais informações, confira Logs de recursos do Azure e Destinos de logs de recursos.

Para obter informações detalhadas sobre como coletar, armazenar e encaminhar logs de recursos, confira Configurações de diagnóstico no Azure Monitor.

Para obter uma lista de todas as categorias de logs de recursos disponíveis no Azure Monitor, confira Logs de recursos com suporte no Azure Monitor.

Todos os logs de recursos no Azure Monitor têm os mesmos campos de cabeçalho, seguidos de campos específicos do serviço. O esquema comum está descrito em Esquema do log de recursos do Azure Monitor.

Os dados em Logs do Azure Monitor são armazenados em tabelas em que cada tabela tem o próprio conjunto de propriedades exclusivas.

Confira Referência de dados de monitoramento do Gateway de Aplicativo para:

  • Uma lista dos tipos de logs de recursos coletados para o Gateway de Aplicativo.
  • Uma lista das tabelas usadas pelos Logs do Azure Monitor e que podem ser consultadas pelo Log Analytics.
  • As categorias de log de recursos disponíveis, as tabelas associadas do Log Analytics associadas a elas e os esquemas de log do Gateway de Aplicativo.

Log de atividades do Azure

O log de atividades contém eventos de nível de assinatura que acompanham as operações de cada recurso do Azure, conforme visto fora desse recurso, por exemplo, criar um recurso ou iniciar uma máquina virtual.

Coleta: Os eventos do log de Atividades são gerados e coletados automaticamente em um repositório separado para serem vistos no portal do Azure.

Roteamento: você pode enviar dados de log de atividades para os logs do Azure Monitor para analisá-los junto com outros dados de log. Também estão disponíveis outros locais, como o Armazenamento do Microsoft Azure, os Hubs de Eventos do Azure e determinados parceiros de monitoramento da Microsoft. Para obter mais informações sobre como encaminhar o log de atividades, confira Visão geral do log de atividades do Azure.

Analisar dados de monitoramento

Existem várias ferramentas para analisar os dados de monitoramento.

Ferramentas do Azure Monitor

O Azure Monitor dá suporte às seguintes ferramentas básicas:

As ferramentas que permitem uma visualização mais complexa incluem:

  • Painéis, que permitem que você combine diferentes tipos de dados em um único painel no portal do Azure.
  • Pastas de Trabalho, relatórios personalizáveis que você pode criar no portal do Azure. As pastas de trabalho podem incluir texto, métricas e consultas de log.
  • Grafana, uma ferramenta de plataforma aberta que oferece excelência em termos de painéis operacionais. Você pode usar o Grafana para criar painéis que incluem dados de várias fontes além do Azure Monitor.
  • Power BI, um serviço de análises corporativas que fornece visualizações interativas nas diversas fontes de dados. Você pode configurar o Power BI para importar dados de log automaticamente do Azure Monitor a fim de aproveitar essas visualizações.

Analisar logs de acesso por meio do GoAccess

Publicamos um modelo do Resource Manager que instala e executa o popular analisador de logs GoAccess para logs de acesso do Gateway de Aplicativo. O GoAccess fornece valiosas estatísticas de tráfego HTTP, tais como visitantes exclusivos, arquivos solicitados, hosts, sistemas operacionais, navegadores, códigos de status HTTP e muito mais. Para obter mais detalhes, consulte o arquivo Leiame na pasta de modelo do Resource Manager no GitHub.

Ferramentas de exportação do Azure Monitor

Você pode obter dados do Azure Monitor em outras ferramentas usando os seguintes métodos:

Para começar a usar a API REST do Azure Monitor, confira o Passo a passo da API REST de monitoramento do Azure.

Consultas do Kusto

Analise os dados de monitoramento nos logs do Azure Monitor/no repositório do Log Analytics usando o KQL (Linguagem de Consulta Kusto).

Importante

Quando você seleciona Logs no menu do serviço no portal, o Log Analytics é aberto com o escopo da consulta definido para o serviço atual. Esse escopo significa que as consultas de log incluirão apenas dados desse tipo de recurso. Se você quiser executar uma consulta que inclua dados de outros serviços do Azure, selecione Logs no menu do Azure Monitor. Confira Escopo da consulta de log e intervalo de tempo no Log Analytics do Azure Monitor para obter detalhes.

Para obter uma lista de consultas comuns para qualquer serviço, confira a Interface de consultas do Log Analytics.

Os exemplos a seguir mostram algumas consultas úteis para o Gateway de Aplicativo.

// Requests per hour
// Count of the incoming requests on the Application Gateway.
// To create an alert for this query, click '+ New alert rule'
AzureDiagnostics
| where ResourceType == "APPLICATIONGATEWAYS" and OperationName == "ApplicationGatewayAccess"
| summarize AggregatedValue = count() by bin(TimeGenerated, 1h), _ResourceId
| render timechart

// Failed requests per hour
// Count of requests to which Application Gateway responded with an error.
// To create an alert for this query, click '+ New alert rule'
AzureDiagnostics
| where ResourceType == "APPLICATIONGATEWAYS" and OperationName == "ApplicationGatewayAccess" and httpStatus_d > 399
| summarize AggregatedValue = count() by bin(TimeGenerated, 1h), _ResourceId
| render timechart

// Top 10 Client IPs
// Count of requests per client IP.
AzureDiagnostics
| where ResourceType == "APPLICATIONGATEWAYS" and OperationName == "ApplicationGatewayAccess"
| summarize AggregatedValue = count() by clientIP_s
| top 10 by AggregatedValue

// Errors by user agent
// Number of errors by user agent.
// To create an alert for this query, click '+ New alert rule'
AzureDiagnostics
| where ResourceType == "APPLICATIONGATEWAYS" and OperationName == "ApplicationGatewayAccess" and httpStatus_d > 399
| summarize AggregatedValue = count() by userAgent_s, _ResourceId
| sort by AggregatedValue desc

Alertas

Os alertas do Azure Monitor o notificam proativamente quando condições específicas são encontradas em seus dados de monitoramento. Os alertas permitem que você identifique e resolva problemas no seu sistema antes que os clientes os percebam. Para saber mais, confira Alertas do Azure Monitor.

Existem muitas fontes de alertas comuns para os recursos do Azure. Para obter exemplos de alertas comuns para recursos do Azure, confira Amostra de consultas de alerta de logs. O site Alertas de Linha de Base do Azure Monitor (AMBA) fornece um método semiautomatizado de implementação de alertas, painéis e diretrizes importantes de métrica de plataforma. O site se aplica a um subconjunto de serviços do Azure em contínua expansão, incluindo todos os serviços que fazem parte da Zona de Destino do Azure (ALZ).

O esquema de alerta comum padroniza a consumo do Azure Monitor para notificações de alerta no Azure. Para obter mais informações, confira Esquema de alertas comuns.

Tipos de alertas

Você pode receber alertas sobre qualquer fonte de dados de log ou métrica na plataforma de dados do Azure Monitor. Existem muitos tipos diferentes de alertas dependendo dos serviços que você está monitorando e dos dados de monitoramento que você está coletando. Diferentes tipos de alertas têm diversos benefícios e desvantagens. Para obter mais informações, confira Escolha o tipo de alerta de monitoramento correto para você.

A lista a seguir descreve os tipos de alertas do Azure Monitor que você pode criar:

  • Os Alertas de métricas avaliam as métricas de recursos a intervalos regulares. As métricas podem ser métricas de plataforma, métricas personalizadas, logs do Azure Monitor convertidos em métricas ou métricas do Application Insights. Os alertas de métrica também podem aplicar várias condições e limites dinâmicos.
  • Os Alertas de logs permitem que os usuários usem uma consulta do Log Analytics para avaliar os logs de recursos com uma frequência predefinida.
  • Os Alertas do log de atividades são disparados quando ocorre um novo evento de log de atividades que corresponda às condições definidas. Os alertas do Resource Health e da Integridade do Serviço são alertas do log de atividades que relatam a integridade do serviço e do recurso.

Alguns serviços do Azure também dão suporte a alertas de detecção inteligentes, alertas do Prometheus ou regras de alerta recomendadas.

No caso de alguns serviços, você pode monitorar em larga escala aplicando a mesma regra de alerta de métricas a vários recursos do mesmo tipo que existem na mesma região do Azure. Notificações individuais são enviadas para cada recurso monitorado. Para ver os serviços e as nuvens do Azure com suporte, confira Monitorar vários recursos com uma regra de alerta.

Observação

Se você estiver criando ou executando um aplicativo que é executado no seu serviço, o Azure Monitor Application Insights poderá oferecer mais tipos de alertas.

Para configurar alertas usando modelos do ARM, confira Configurar alertas do Azure Monitor.

Regras de alerta do Gateway de Aplicativo

A tabela a seguir lista algumas regras de alerta sugeridas para o Gateway de Aplicativo. Esses alertas são apenas exemplos. Você pode definir alertas para qualquer métrica, entrada de log ou entrada de log de atividades listada na Referência de dados de monitoramento do Gateway de Aplicativo.

Gateway de Aplicativo v2

Tipo de alerta Condição Descrição
Indicador A utilização da Unidade de Computação ultrapassa 75% do uso médio Unidade de computação é a medida de utilização de computação do seu Gateway de Aplicativo. Verifique a média de uso da unidade de computação no último mês e defina o alerta se ele exceder 75% dela.
Indicador A utilização da unidade de capacidade ultrapassa 75% do pico de uso As unidades de capacidade representam a utilização geral do gateway em termos de taxa de transferência, computação e contagem de conexões. Verifique o uso máximo da unidade de capacidade no último mês e defina um alerta se ele exceder 75%.
Indicador A contagem de hosts não íntegros ultrapassa o limite Indica o número de servidores back-end que o gateway de aplicativo não consegue investigar com êxito. Esse alerta detecta problemas em que as instâncias do gateway de aplicativo não conseguem se conectar ao back-end. Alertar se esse número for superior a 20% da capacidade de back-end.
Indicador O status da resposta (4xx, 5xx) ultrapassa o limite Quando o status de resposta do Gateway de Aplicativo é 4xx ou 5xx. Pode haver uma resposta ocasional de 4xx ou 5xx vista devido a problemas transitórios. Você deve observar o gateway em produção para determinar o limite estático ou usar o limite dinâmico para o alerta.
Indicador As solicitações com falha ultrapassam o limite Quando a métrica de solicitações com falha ultrapassa o limite. Você deve observar o gateway em produção para determinar o limite estático ou usar o limite dinâmico para o alerta.
Indicador O tempo de resposta do último byte de back-end ultrapassa o limite Indica o intervalo de tempo entre o início de estabelecimento de uma conexão com o servidor back-end e o recebimento do último byte do corpo da resposta. Crie um alerta se a latência de resposta de back-end for mais específica do que um limite normal.
Indicador O tempo total do Gateway de Aplicativo ultrapassa o limite Esse valor é o intervalo entre o recebimento do primeiro byte da solicitação HTTP pelo Gateway de Aplicativo e o envio do último byte de resposta ao cliente. Ele deve criar um alerta se a latência de resposta de back-end for mais específica do que um limite normal.

Gateway de Aplicativo v1

Tipo de alerta Condição Descrição
Indicador A utilização da CPU ultrapassa 80% Em condições normais, o uso da CPU não deve exceder regularmente 90%. Essa situação pode causar latência nos sites hospedados atrás do Application Gateway e interromper a experiência do cliente.
Metric A contagem de hosts não íntegros ultrapassa o limite Indica o número de servidores back-end que o Gateway de Aplicativo não consegue investigar com êxito. Esse alerta detecta problemas em que as instâncias do Gateway de Aplicativo não conseguem se conectar ao back-end. Alertar se esse número for superior a 20% da capacidade de back-end.
Indicador O status da resposta (4xx, 5xx) ultrapassa o limite Quando o status de resposta do Gateway de Aplicativo é 4xx ou 5xx. Pode haver uma resposta ocasional de 4xx ou 5xx vista devido a problemas transitórios. Você deve observar o gateway em produção para determinar o limite estático ou usar o limite dinâmico para o alerta.
Indicador As solicitações com falha ultrapassam o limite Quando a métrica de solicitações com falha ultrapassa um limite. Você deve observar o gateway em produção para determinar o limite estático ou usar o limite dinâmico para o alerta.

Os alertas do Azure Monitor notificam você proativamente quando condições importantes são encontradas nos dados de monitoramento. Eles permitem que você identifique e resolva problemas no seu sistema antes que os clientes os percebam. Você pode definir alertas em métricas, logs e log de atividades. Os diferentes tipos de alertas têm benefícios e desvantagens.

Se você estiver criando ou executando um aplicativo que usa o Gateway de Aplicativo, o Azure Monitor Application Insights pode oferecer outros tipos de alertas.

Recomendações do Assistente

Para alguns serviços, se ocorrerem condições críticas ou alterações iminentes durante operações de recurso, um alerta será exibido na página de Visão geral do serviço no portal. Você pode encontrar mais informações e correções recomendadas para o alerta nas Recomendações do assistente em Monitoramento no menu à esquerda. Durante as operações normais, nenhuma recomendação do assistente será exibida.

Para obter mais informações sobre o Assistente do Azure, confira Visão geral do Assistente do Azure.
