Confiugurar um espelhamento de porta no portal do Microsoft Azure

  • Artigo

Depois de implantar a Solução VMware no Azure, você pode configurar o espelhamento de porta no portal do Azure. O espelhamento de porta coloca um analisador de protocolo na porta que recebe os dados espelhados. Ele analisa o tráfego de uma fonte de dados, de uma VM (máquina virtual) ou de um grupo de VMs e, em seguida, enviado para um destino definido. Use as etapas a seguir para configurar o espelhamento de porta para monitorar o tráfego de rede, que envolve o encaminhamento de uma cópia de cada pacote de uma porta de comutador de rede para outra.

Importante

O Espelhamento de Porta destina-se a ser usado como uma ferramenta de investigação temporária e não um recurso permanente de coleta de dados de rede. Isso ocorre porque o NSX-T Data Center não tem os recursos para espelhar todo o tráfego continuamente. O recurso IPFIX deverá ser usado se uma solução de log de fluxo de rede de metadados contínua for necessária.

Pré-requisitos

Ter uma nuvem privada da Solução VMware no Azure com acesso às interfaces do vCenter Server e do NSX-T Manager. Para obter mais informações, confira o tutorial Configurar a rede.

Criar as VMs ou grupos de VMs

Crie as VMs de origem e de destino ou grupos de VMs. O grupo de origem tem uma única VM ou várias VMs em que o tráfego é espelhado.

  1. Em sua nuvem privada da solução VMware no Azure, emRede de carga de trabalho,selecioneEspelhamento de Porta>Grupos de VMs>Adicionar.

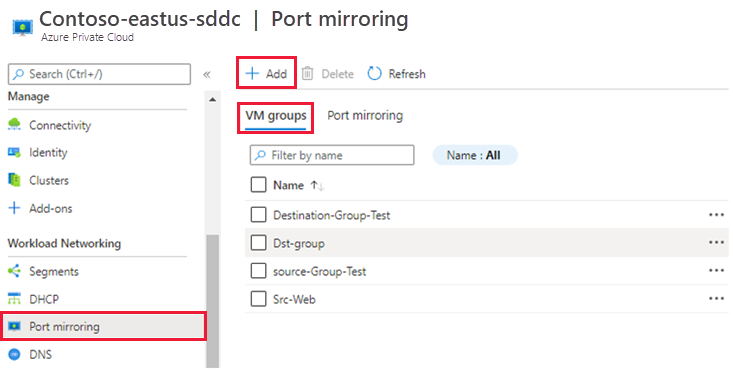

    Screenshot showing how to create a VM group for port mirroring.

  2. Forneça um nome para o novo grupo de VMs, selecione as VMs na lista e, em seguida,OK.

  3. Repita essas etapas para criar o grupo das VMs de destino.

    Observação

    Antes de criar um perfil de espelhamento de porta, certifique-se de ter criado os grupos de VMs de origem e de destino.

Criar o perfil de espelhamento de porta

Crie um perfil de espelhamento de porta que defina a direção do tráfego para os grupos de VM de origem e destino.

  1. SelecioneEspelhamento de porta>Espelhamento de porta>Adicionar e, em seguida, forneça:

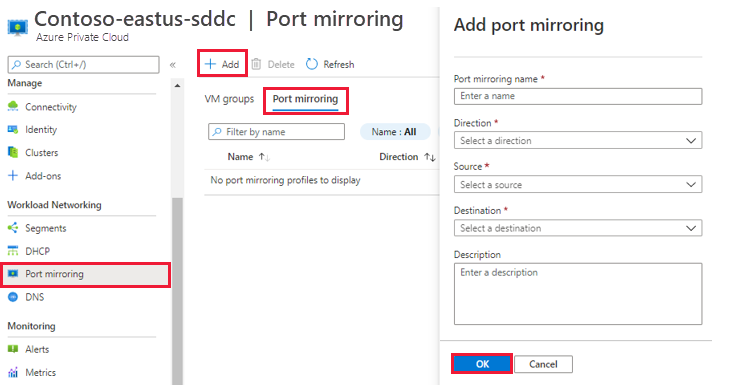

    Screenshot showing the information required for the port mirroring profile.

    • Nome de espelhamento de porta-Nome descritivo para o perfil.

    • Direção– Selecione da entrada, saída ou bidirecional.

    • Fonte de dados – Selecione o grupo de VMs da fonte de dados.

    • Destino-Selecione o grupo de VMs de destino.

    • Descrição-Insira uma descrição para o espelhamento de porta.

  2. SelecioneOKpara concluir o perfil.

    O perfil e os grupos das VMs estão visíveis no console serial da Solução VMware no Azure.
