Criar imagem de VM do Azure Stack HCI usando imagens Azure Marketplace

Aplica-se a: Azure Stack HCI, versão 23H2

Este artigo descreve como criar imagens de VM (máquina virtual) para o Azure Stack HCI usando imagens de origem de Azure Marketplace. Você pode criar imagens de VM usando o portal do Azure ou a CLI do Azure e, em seguida, usar essas imagens de VM para criar VMs do Arc no Azure Stack HCI.

Pré-requisitos

Antes de começar, verifique se os pré-requisitos a seguir foram concluídos.

CLI do Azure

• Examine e Conclua os pré-requisitos.

• Você tem acesso a um sistema do Azure Stack HCI implantado, tem uma Ponte de Recursos do Arc e um local personalizado.

  • Acesse a página Servidor de Visão Geral > no recurso do sistema do Azure Stack HCI. Verifique se o Azure Arc é mostrado como Conectado. Você também deve ver um local personalizado e uma Ponte de Recursos do Arc para seu cluster.



• Se estiver usando um cliente para se conectar ao cluster do Azure Stack HCI, confira Conectar-se ao Azure Stack HCI por meio do cliente da CLI do Azure.

Azure portal

• Examine e Conclua os pré-requisitos.

• Você tem acesso a um sistema do Azure Stack HCI implantado, tem uma Ponte de Recursos do Arc e um local personalizado.

  • Acesse a página Servidor de Visão Geral > no recurso do sistema do Azure Stack HCI. Verifique se o Azure Arc é mostrado como Conectado. Você também deve ver um local personalizado e uma Ponte de Recursos do Arc para seu cluster.



Adicionar imagem de VM do Azure Marketplace

Você cria uma imagem de VM a partir de uma imagem Azure Marketplace e, em seguida, usa essa imagem para implantar VMs no cluster do Azure Stack HCI.

CLI do Azure

Siga estas etapas para criar uma imagem de VM usando a CLI do Azure.

Entrar e definir assinatura

1. Conecte-se a um servidor no sistema do Azure Stack HCI.

2. Entrar. Tipo:

   az login --use-device-code


3. Defina sua assinatura.

   az account set --subscription <Subscription ID>


Defina alguns parâmetros

1. Defina parâmetros para sua assinatura, grupo de recursos, local, tipo de sistema operacional para a imagem. Substitua os parâmetros em < > pelos valores apropriados.

   $subscription = "<Subscription ID>"
   $resource_group = "<Resource group>"
   $customLocationName = "<Custom location name>"
   $customLocationID
   /subscriptions/<Subscription ID>/resourcegroups/$resource_group/providers/microsoft.extendedlocation/customlocations/$customLocationName
   $location = "<Location for your Azure Stack HCI cluster>"
   $osType = "<OS of source image>"


   Os parâmetros estão descritos na tabela a seguir:

   Parâmetro	Descrição
   subscription	Assinatura associada ao cluster do Azure Stack HCI.
   resource-group	Grupo de recursos para o cluster do Azure Stack HCI associado a essa imagem.
   location	Local do cluster do Azure Stack HCI. Por exemplo, isso pode ser eastus.
   os-type	Sistema operacional associado à imagem de origem. Pode ser Windows ou Linux.

   Aqui está um exemplo de saída:

   PS C:\Users\azcli> $subscription = "<Subscription ID>"
   PS C:\Users\azcli> $resource_group = "myhci-rg"
   PS C:\Users\azcli> $customLocationName = "myhci-cl"
   PS C:\Users\azcli> $location = "eastus"
   PS C:\Users\azcli> $ostype = "Windows"


Criar imagem de VM com base na imagem do marketplace

1. Selecione um local personalizado para implantar sua imagem de VM. O local personalizado deve corresponder ao local personalizado do cluster do Azure Stack HCI. Obtenha a ID de local personalizada para o cluster do Azure Stack HCI. Execute o comando a seguir:

   $customLocationID=(az customlocation show --resource-group $resource_group --name "<custom location name for Azure Stack HCI cluster>" --query id -o tsv)


2. Crie a imagem da VM começando com uma imagem do marketplace especificada. Especifique a oferta, o publicador, o SKU e a versão para a imagem do marketplace. Use a tabela a seguir para localizar as imagens disponíveis do marketplace e seus valores de atributo:

   Nome	Publicador	Oferta	SKU	Número de versão
   Windows 11 Enterprise várias sessões + Microsoft 365 Apps, versão 21H2 - Gen2	microsoftwindowsdesktop	office-365	win10-21h2-avd-m365-g2	19044.3570.231010
   Windows 10 Enterprise várias sessões, versão 21H2 + Microsoft 365 Apps- Gen2	microsoftwindowsdesktop	office-365	win11-21h2-avd-m365	22000.2538.231010
   Windows 10 Enterprise várias sessões, versão 21H2 - Gen2	microsoftwindowsdesktop	windows-10	win10-21h2-avd-g2	19044.3570.231001
   Windows 11 Enterprise várias sessões, versão 21H2 - Gen2	microsoftwindowsdesktop	windows-11	win11-21h2-avd	22000.2538.231001
   Windows 11 Enterprise várias sessões, versão 22H2 – Gen2	microsoftwindowsdesktop	windows-11	win11-22h2-avd	22621.2428.231001
   Windows 11, versão 22H2 Enterprise multissessão + Microsoft 365 Apps (versão prévia) – Gen2	microsoftwindowsdesktop	windows11preview	win11-22h2-avd-m365	22621.382.220810
   Windows Server 2022 Datacenter: Azure Edition – Gen2	microsoftwindowsserver	windowsserver	2022-datacenter-azure-edition	20348.2031.231006
   Windows Server 2022 Datacenter: Azure Edition Core – Gen2	microsoftwindowsserver	windowsserver	2022-datacenter-azure-edition-core	20348.2031.231006
   Windows Server 2022 Datacenter: Azure Edition Hotpatch – Gen2	microsoftwindowsserver	windowsserver	2022-datacenter-azure-edition-hotpatch	20348.2031.231006

   az stack-hci-vm image create --subscription $subscription --resource-group $resource_group --custom-location $customLocationID --location $location --name "<VM image name>" --os-type $ostype --offer "windowsserver" --publisher "<Publisher name>" --sku "<SKU>" --version "<Version number>" --storage-path-id $storagepathid


   Um trabalho de implantação é iniciado para a imagem da VM.

   Neste exemplo, o caminho de armazenamento foi especificado usando o --storage-path-id sinalizador e que garantiu que os dados da carga de trabalho (incluindo a VM, a imagem da VM, o disco de dados não sos) sejam colocados no caminho de armazenamento especificado.

   Se o sinalizador não for especificado, os dados da carga de trabalho serão colocados automaticamente em um caminho de armazenamento de alta disponibilidade.

A implantação da imagem leva alguns minutos para ser concluída. O tempo necessário para baixar a imagem depende do tamanho da imagem do Marketplace e da largura de banda de rede disponível para o download.

Aqui está um exemplo de saída:

PS C:\Users\azcli> $customLocationID=(az customlocation show --resource-group $resource_group --name "myhci-cl" --query id -o tsv)
PS C:\Users\azcli> $customLocationID
/subscriptions/<Subscription ID>/resourcegroups/myhci-rg/providers/microsoft.extendedlocation/customlocations/myhci-cl
PS C:\Users\azcli> az stack-hci-vm image create --subscription $subscription --resource-group $resource_group --custom-location $customLocationID --location $location --name "myhci-marketplaceimage" --os-type $ostype --offer "windowsserver" --publisher "microsoftwindowsserver" --sku "2022-datacenter-azure-edition-core" --version "20348.2031.231006" --storage-path-id $storagepathid
{
  "extendedLocation": {
    "name": "/subscriptions/<Subscription ID>/resourceGroups/myhci-rg/providers/Microsoft.ExtendedLocation/customLocations/myhci-cl",
    "type": "CustomLocation"
  },
  "id": "/subscriptions/<Subscription ID>/resourceGroups/myhci-rg/providers/Microsoft.AzureStackHCI/marketplacegalleryimages/myhci-marketplaceimage",
  "location": "eastus",
  "name": "myhci-marketplaceimage",
  "properties": {
    "identifier": {
      "offer": "windowsserver",
      "publisher": "microsoftwindowsserver",
      "sku": "2022-datacenter-azure-edition-core"
    },
    "imagePath": null,
    "osType": "Windows",
    "provisioningState": "Succeeded",
    "status": {
      "downloadStatus": {
        "downloadSizeInMB": 6750
      },
      "progressPercentage": 98,
      "provisioningStatus": {
        "operationId": "13be90e0-a780-45bf-a84a-ae91b6e5e468*A380D53083FF6B0A3A157ED7DFD00D33F6B3D40D5559D11AEAED6AD68F7F1A4A",
        "status": "Succeeded"
      }
    },
    "storagepathId": "/subscriptions/<Subscription ID>/resourceGroups/myhci-rg/providers/Microsoft.AzureStackHCI/storagecontainers/myhci-storagepath",
    "version": {
      "name": "20348.2031.231006",
      "properties": {
        "storageProfile": {
          "osDiskImage": {
            "sizeInMB": 130050
          }
        }
      }
    }
  },
  "resourceGroup": "myhci-rg",
  "systemData": {
    "createdAt": "2023-10-27T21:43:15.920502+00:00",
    "createdBy": "guspinto@contoso.com",
    "createdByType": "User",
    "lastModifiedAt": "2023-10-27T22:06:15.092321+00:00",
    "lastModifiedBy": "319f651f-7ddb-4fc6-9857-7aef9250bd05",
    "lastModifiedByType": "Application"
  },
  "tags": null,
  "type": "microsoft.azurestackhci/marketplacegalleryimages"
}

PS C:\Users\azcli>

Azure portal

Siga estas etapas para criar uma imagem de VM usando o portal do Azure. No portal do Azure do recurso de cluster do Azure Stack HCI, execute as seguintes etapas:

1. Acesse Recursos>de imagens de VM.

2. Selecione + Adicionar Imagem de VM e, na lista suspensa, selecione Adicionar imagem de VM no Azure Marketplace.



3. Na página Criar uma imagem , na guia Noções básicas, insira as seguintes informações:

   1. Assinatura. Selecione uma assinatura para associar à imagem da VM.

   2. Grupo de recursos. Crie ou selecione um grupo de recursos existente associado à imagem da VM.

   3. Local personalizado. Selecione um local personalizado para implantar sua imagem de VM. O local personalizado deve corresponder ao local personalizado do cluster do Azure Stack HCI.

   4. Imagem a ser baixada. Selecione uma imagem de VM na lista de imagens em Azure Marketplace. A lista suspensa mostra todas as imagens Azure Marketplace compatíveis com o cluster do Azure Stack HCI.

   5. Salve a imagem como. Insira um nome para sua imagem de VM.

   6. Caminho de armazenamento. Selecione o caminho de armazenamento para a imagem da VM. Selecione Escolher automaticamente para ter um caminho de armazenamento com alta disponibilidade selecionado automaticamente. Selecione Escolher manualmente para especificar um caminho de armazenamento para armazenar imagens de VM e arquivos de configuração no cluster do Azure Stack HCI. Nesse caso, verifique se o caminho de armazenamento especificado tem espaço de armazenamento suficiente.

4. Selecione Examinar + Criar para criar sua imagem de VM.



5. Os parâmetros de entrada são validados. Se as validações forem bem-sucedidas, você poderá examinar os detalhes da imagem da VM e selecionar Criar.



6. Um trabalho de implantação de modelo de Resource Manager do Azure é iniciado para a imagem da VM. A implantação da imagem leva alguns minutos para ser concluída. O tempo necessário para baixar a imagem depende do tamanho da imagem do Marketplace e da largura de banda de rede disponível para o download.



   Você pode acompanhar a implantação da imagem na grade de imagens da VM. Você pode ver a lista das imagens de VM que já foram baixadas e as que estão sendo baixadas no cluster.

   Para exibir mais detalhes de qualquer imagem, selecione o nome da imagem da VM na lista de imagens de VM.

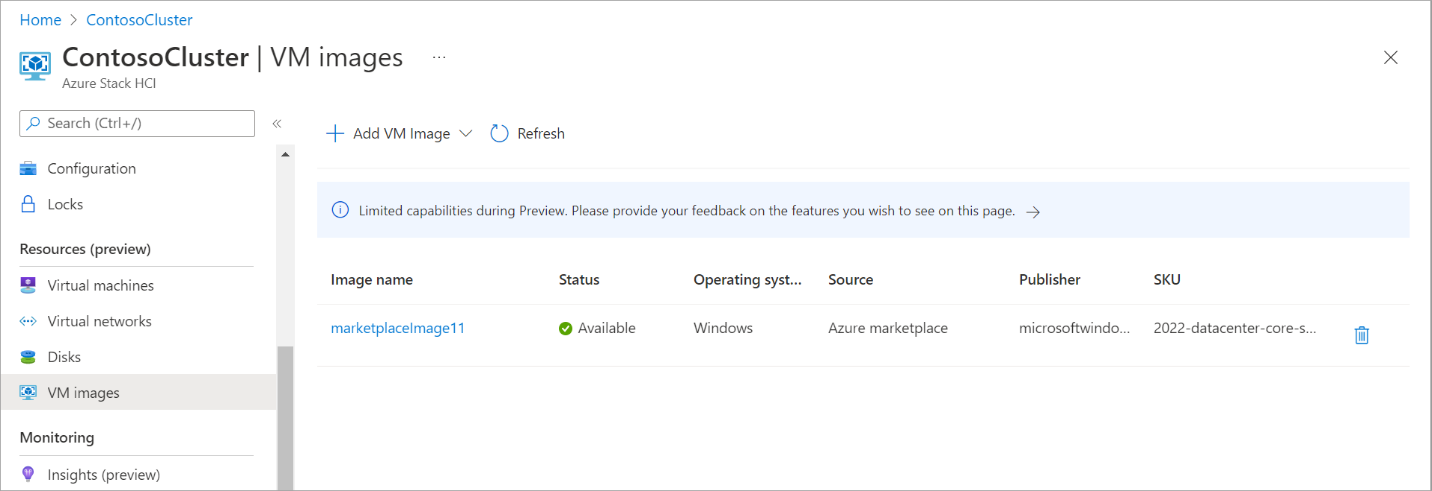

7. Quando o download da imagem for concluído, a imagem da VM aparecerá na lista de imagens e o Status será exibido como Disponível.



   Se o download da imagem da VM falhar, os detalhes do erro serão mostrados na folha do portal.



Listar imagens de VM

Você precisa exibir a lista de imagens de VM para escolher uma imagem a ser gerenciada.

CLI do Azure

Siga estas etapas para listar a imagem da VM usando a CLI do Azure.

1. Execute o PowerShell como administrador.

2. Defina alguns parâmetros.

   $subscription = "<Subscription ID associated with your cluster>"
   $resource_group = "<Resource group name for your cluster>"


3. Liste todas as imagens de VM associadas ao cluster. Execute o comando a seguir:

   az stack-hci-vm image list --subscription $subscription --resource-group $resource_group


   Dependendo do comando usado, um conjunto correspondente de imagens associadas ao cluster do Azure Stack HCI é listado.

   • Se você especificar apenas a assinatura, o comando listará todas as imagens na assinatura.
   • Se você especificar a assinatura e o grupo de recursos, o comando listará todas as imagens no grupo de recursos.

   Essas imagens incluem:

   • Imagens de VM de imagens do marketplace.
   • Imagens personalizadas que residem em sua conta de Armazenamento do Azure ou estão em um compartilhamento local no cluster ou em um cliente conectado ao cluster.

Aqui está um exemplo de saída.

PS C:\Users\azcli> az stack-hci-vm image list --subscription "<Subscription ID>" --resource-group "myhci-rg"
Command group 'stack-hci-vm' is experimental and under development. Reference and support levels: https://aka.ms/CLI_refstatus
[
  {
    "extendedLocation": {
      "name": "/subscriptions/<Subscription ID>/resourcegroups/myhci-rg/providers/microsoft.extendedlocation/customlocations/myhci-cl",
      "type": "CustomLocation"
    },
    "id": "/subscriptions/<Subscription ID>/resourceGroups/myhci-rg/providers/microsoft.azurestackhci/marketplacegalleryimages/w
inServer2022Az-01",
    "location": "eastus",
    "name": "winServer2022Az-01",
    "properties": {
      "hyperVGeneration": "V2",
      "identifier": {
        "offer": "windowsserver",
        "publisher": "microsoftwindowsserver",
        "sku": "2022-datacenter-azure-edition-core"
      },
      "imagePath": null,
      "osType": "Windows",
      "provisioningState": "Succeeded",
      "status": {
        "downloadStatus": {
          "downloadSizeInMB": 6710
        },
        "progressPercentage": 100,
        "provisioningStatus": {
          "operationId": "19742d69-4a00-4086-8f17-4dc1f7ee6681*E1E9889F0D1840B93150BD74D428EAE483CB67B0904F9A198C161AD471F670ED",
          "status": "Succeeded"
        }
      },
      "storagepathId": null,
      "version": {
        "name": "20348.2031.231006",
        "properties": {
          "storageProfile": {
            "osDiskImage": {
              "sizeInMB": 130050
            }
          }
        }
      }
    },
    "resourceGroup": "myhci-rg",
    "systemData": {
      "createdAt": "2023-10-30T21:44:53.020512+00:00",
      "createdBy": "guspinto@contoso.com",
      "createdByType": "User",
      "lastModifiedAt": "2023-10-30T22:08:25.495995+00:00",
      "lastModifiedBy": "319f651f-7ddb-4fc6-9857-7aef9250bd05",
      "lastModifiedByType": "Application"
    },
    "tags": {},
    "type": "microsoft.azurestackhci/marketplacegalleryimages"
  }
]
PS C:\Users\azcli>

Azure portal

No portal do Azure do recurso de cluster do Azure Stack HCI, você pode acompanhar a implantação da imagem da VM na grade de imagens da VM. Você pode ver a lista das imagens de VM que já foram baixadas e as que estão sendo baixadas no cluster.

Siga estas etapas para exibir a lista de imagens de VM no portal do Azure.

1. No portal do Azure, vá para o recurso de cluster do Azure Stack HCI.

2. Acesse Recursos > de imagens de VM.

3. No painel direito, você pode exibir a lista de imagens de VM.



Exibir propriedades de imagem da VM

Talvez você queira exibir as propriedades das imagens de VM antes de usar a imagem para criar uma VM. Siga estas etapas para exibir as propriedades da imagem:

CLI do Azure

Siga estas etapas para usar a CLI do Azure para exibir as propriedades de uma imagem:

1. Execute o PowerShell como administrador.

2. Defina os parâmetros a seguir.

   $subscription = "<Subscription ID>"
   $resource_group = "<Cluster resource group>"
   $mktplaceImage = "<Marketplace image name>"


3. Você pode exibir propriedades de imagem de duas maneiras diferentes: especificar ID ou especificar nome e grupo de recursos. Execute as seguintes etapas ao especificar a ID da imagem do Marketplace:

   1. Defina o parâmetro a seguir.

      $mktplaceImageID = "/subscriptions/<Subscription ID>/resourceGroups/myhci-rg/providers/Microsoft.AzureStackHCI/galleryimages/myhci-marketplaceimage"


   2. Execute o comando a seguir para exibir as propriedades.

      az stack-hci-vm image show --ids $mktplaceImageID

      Aqui está uma saída de exemplo para este comando:

      PS C:\Users\azcli> az stack-hci-vm image show --ids $mktplaceImageID
      Command group 'stack-hci-vm' is experimental and under development. Reference and support levels: https://aka.ms/CLI_refstatus
      {
        "extendedLocation": {
          "name": "/subscriptions/<Subscription ID>/resourcegroups/myhci-rg/providers/microsoft.extendedlocation/customlocations/myhci-cl",
          "type": "CustomLocation"
        },
        "id": "/subscriptions/<Subscription ID>/resourceGroups/myhci-rg/providers/Microsoft.AzureStackHCI/galleryimages/myhci-marketplaceimage",
        "location": "eastus",
        "name": "myhci-marketplaceimage",
        "properties": {
          "containerName": null,
          "hyperVGeneration": null,
          "identifier": null,
          "imagePath": null,
          "osType": "Windows",
          "provisioningState": "Succeeded",
          "status": null,
          "version": null
        },
        "resourceGroup": "myhci-rg",
        "systemData": {
          "createdAt": "2022-08-05T20:52:38.579764+00:00",
          "createdBy": "guspinto@microsoft.com",
          "createdByType": "User",
          "lastModifiedAt": "2022-08-05T20:52:38.579764+00:00",
          "lastModifiedBy": "guspinto@microsoft.com",
          "lastModifiedByType": "User"
        },
        "tags": null,
        "type": "microsoft.azurestackhci/galleryimages"
      }
      PS C:\Users\azcli>


Azure portal

No portal do Azure do recurso de cluster do Azure Stack HCI, execute as seguintes etapas:

1. Acesse Recursos (versão prévia)>imagens de VM. No painel direito, uma lista de imagens de VM é exibida.



2. Selecione o nome da imagem da VM para exibir as propriedades.



Atualizar imagem de VM

Quando uma nova imagem atualizada está disponível no Azure Marketplace, as imagens de VM no cluster do Azure Stack HCI ficam obsoletas e devem ser atualizadas. A operação de atualização não é uma atualização in-loco da imagem. Em vez disso, você pode ver para quais imagens de VM uma imagem atualizada está disponível e selecionar imagens para atualizar. Depois de atualizar, a operação criar imagem de VM usa a nova imagem atualizada.

Para atualizar uma imagem de VM, use as etapas a seguir no portal do Azure.

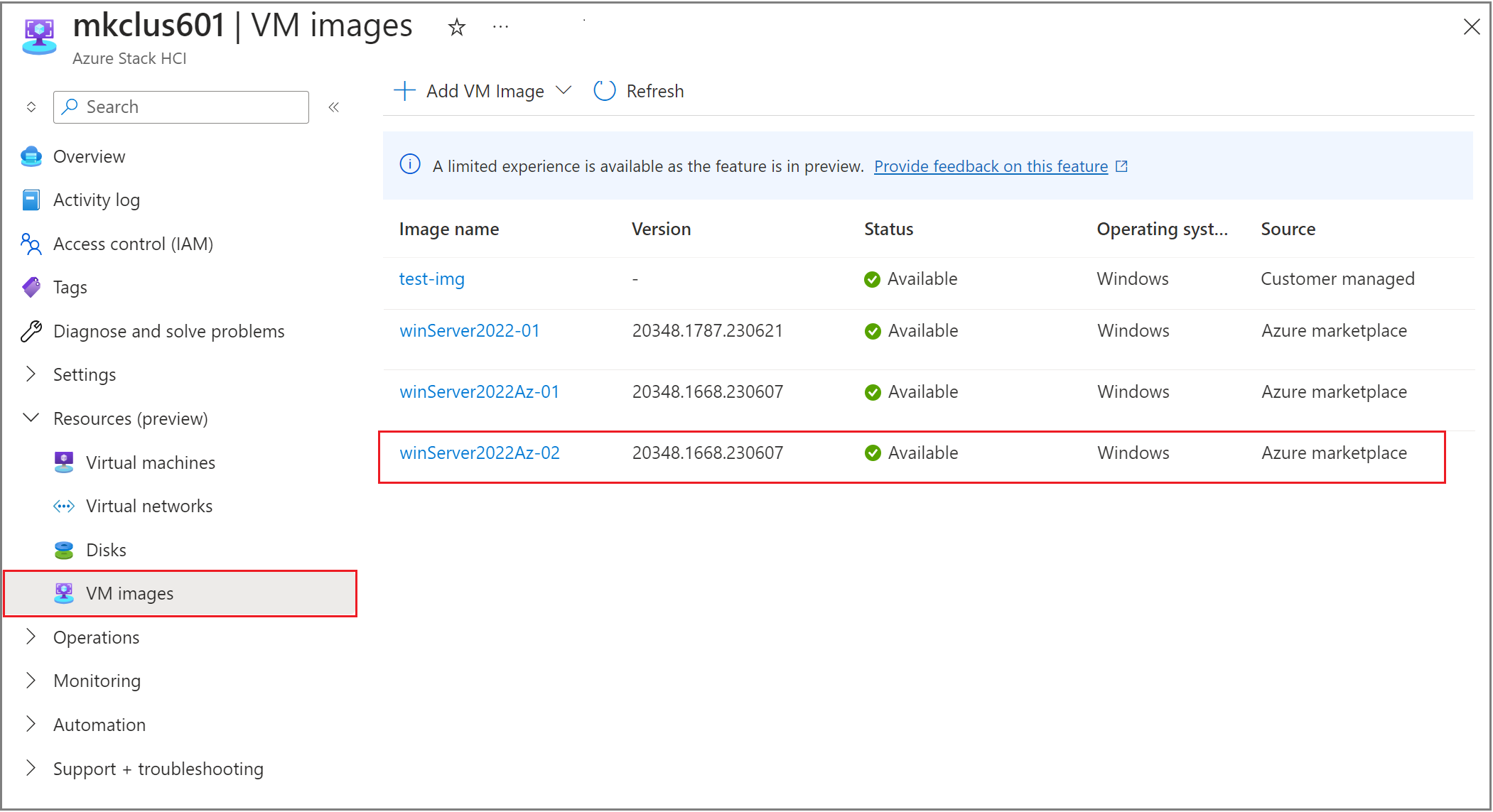

1. Para ver se uma atualização está disponível, selecione uma imagem de VM na exibição de lista.



   Na folha Visão geral , você verá uma faixa que mostra a nova imagem de VM disponível para download, se houver uma disponível. Para atualizar para a nova imagem, selecione o ícone de seta.



2. Examine os detalhes da imagem e selecione Revisar e criar. Por padrão, a nova imagem usa os mesmos detalhes do grupo de recursos e da instância que a imagem anterior.

   O nome da nova imagem é incrementado com base no nome da imagem anterior. Por exemplo, uma imagem existente chamada winServer2022-01 terá uma imagem atualizada chamada winServer2022-02.



3. Para concluir a operação, selecione Criar.



   Depois que a nova imagem de VM for criada, crie uma VM usando a nova imagem e verifique se a VM funciona corretamente. Após a verificação, você pode excluir a imagem antiga da VM.

   Observação

   Nesta versão, você não poderá excluir uma imagem de VM se a VM associada a essa imagem estiver em execução. Interrompa a VM e exclua a imagem da VM.

Excluir imagem de VM

Talvez você queira excluir uma imagem de VM se o download falhar por algum motivo ou se a imagem não for mais necessária. Siga estas etapas para excluir as imagens da VM.

CLI do Azure

1. Execute o PowerShell como administrador.

2. Defina os parâmetros a seguir.

   $subscription = "<Subscription ID>"
   $resource_group = "<Cluster resource group>"
   $galleryImageName = "<Gallery image name>"


3. Remova uma imagem de VM existente. Execute o comando a seguir:

   az stack-hci-vm image delete --subscription $subscription --resource-group $resource_group --name $mktplaceImage --yes


Você pode excluir a imagem de duas maneiras:

• Especifique o nome e o grupo de recursos.
• Especifique a ID.

Depois de excluir uma imagem, você pode marcar que a imagem seja removida. Aqui está uma saída de exemplo quando a imagem foi excluída especificando o nome e o grupo de recursos.

PS C:\Users\azcli> $subscription = "<Subscription ID>"
PS C:\Users\azcli> $resource_group = "myhci-rg"
PS C:\Users\azcli> $mktplaceImage = "myhci-marketplaceimage"
PS C:\Users\azcli> az stack-hci-vm image delete --name $mktplaceImage --resource-group $resource_group
Command group 'stack-hci-vm' is experimental and under development. Reference and support levels: https://aka.ms/CLI_refstatus
Are you sure you want to perform this operation? (y/n): y
PS C:\Users\azcli> az stack-hci-vm image show --name $mktplaceImage --resource-group $resource_group
Command group 'stack-hci-vm' is experimental and under development. Reference and support levels: https://aka.ms/CLI_refstatus
ResourceNotFound: The Resource 'Microsoft.AzureStackHCI/marketplacegalleryimages/myhci-marketplaceimage' under resource group 'myhci-rg' was not found. For more details please go to https://aka.ms/ARMResourceNotFoundFix
PS C:\Users\azcli>

Azure portal

No portal do Azure do recurso de cluster do Azure Stack HCI, execute as seguintes etapas:

1. Acesse Recursos (versão prévia)>imagens de VM.

2. Na lista de imagens de VM exibidas no painel direito, selecione o ícone de lixeira ao lado da imagem da VM que você deseja excluir.



3. Quando solicitado a confirmar a exclusão, selecione Sim.



Depois que a imagem da VM é excluída, a lista de imagens de VM é atualizada para refletir a imagem excluída.

Próximas etapas

• Criar redes lógicas
