Fazer backup da VM no Azure Stack Hub com o Commvault

  • Artigo

Visão geral do backup de uma VM com o Commvault

Este artigo explica a configuração do Commvault Live Sync para atualizar uma VM de recuperação localizada em uma unidade de escala separada do Azure Stack Hub. Este artigo detalha como configurar uma solução de parceiro comum para proteger e recuperar os dados e o estado do sistema de Máquinas Virtuais implantados no Azure Stack Hub.

O diagrama a seguir mostra a solução geral ao usar o Commvault para fazer backup de suas VMs.

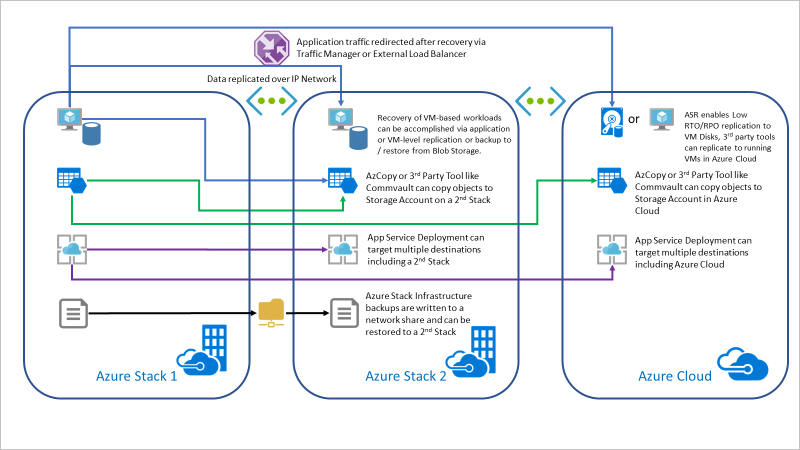

O diagrama mostra como o Commvault pode ser usado para replicar dados de uma pilha do Azure para outra pilha ou para o Azure Cloud.

Neste artigo, você irá:

  1. Crie uma VM executando o software Commvault em sua Instância do Azure Stack Hub de origem.

  2. Crie uma conta de armazenamento em um local secundário. O artigo pressupõe que você criará um contêiner de Blob em uma conta de armazenamento em uma instância do Azure Stack Hub separada (o destino) e que o Azure Stack Hub de destino pode ser acessado do Azure Stack Hub de origem.

  3. Configure o Commvault em sua Instância do Azure Stack Hub de origem e adicione VMs no Azure Stack Hub de origem ao grupo de VMs.

  4. Configurar a Sincronização Dinâmica do Commvault.

Você também pode baixar e oferecer imagens de VM de parceiro compatíveis para proteger suas VMs do Azure Stack Hub para uma nuvem do Azure ou outro Azure Stack Hub. Este artigo ilustrará a proteção da VM com o Commvault Live Sync.

A topologia dessa abordagem será semelhante ao seguinte diagrama:

O diagrama mostra um caminho de dados de um Proxy VSA do Commvault no Azure Stack Hub 1 para o Azure Stack Hub 2, que tem uma VM de recuperação que pode ser colocada online quando necessário para fazer backup do Hub 1.

Criar a VM commvault do Item do Commvault Marketplace

  1. Abra o portal do usuário do Azure Stack Hub.

  2. Selecione >Criar um recurso>Commvault deComputação.

    Observação

    Se o Commvault não estiver disponível para você, entre em contato com o operador de nuvem.

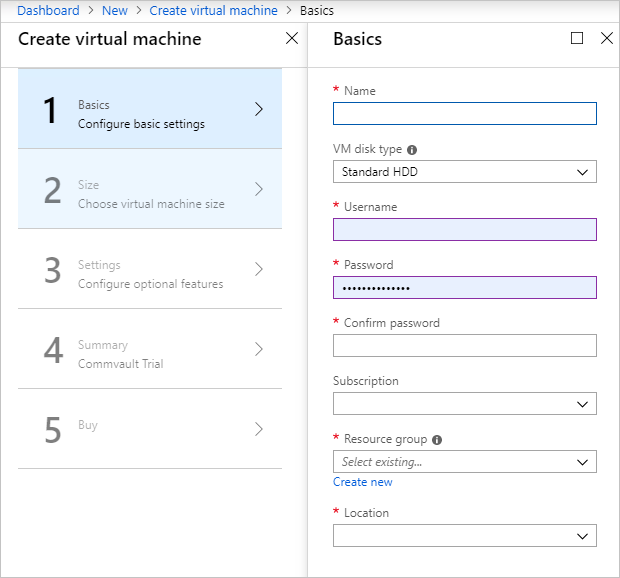

    Criar VM

  3. Defina as configurações básicas em Criar máquina virtual, 1 Noções básicas:

    a. Insira um Nome.

    b. Selecione HDD Standard.

    c. Insira um Nome de usuário.

    d. Insira uma Senha.

    e. Confirme sua senha.

    f. Selecione uma Assinatura para o backup.

    g. Selecione um Grupo de recursos.

    h. Selecione o Local do Azure Stack Hub. Se você estiver usando um ASDK, selecione local.

    i. Selecione OK.

    A caixa de diálogo

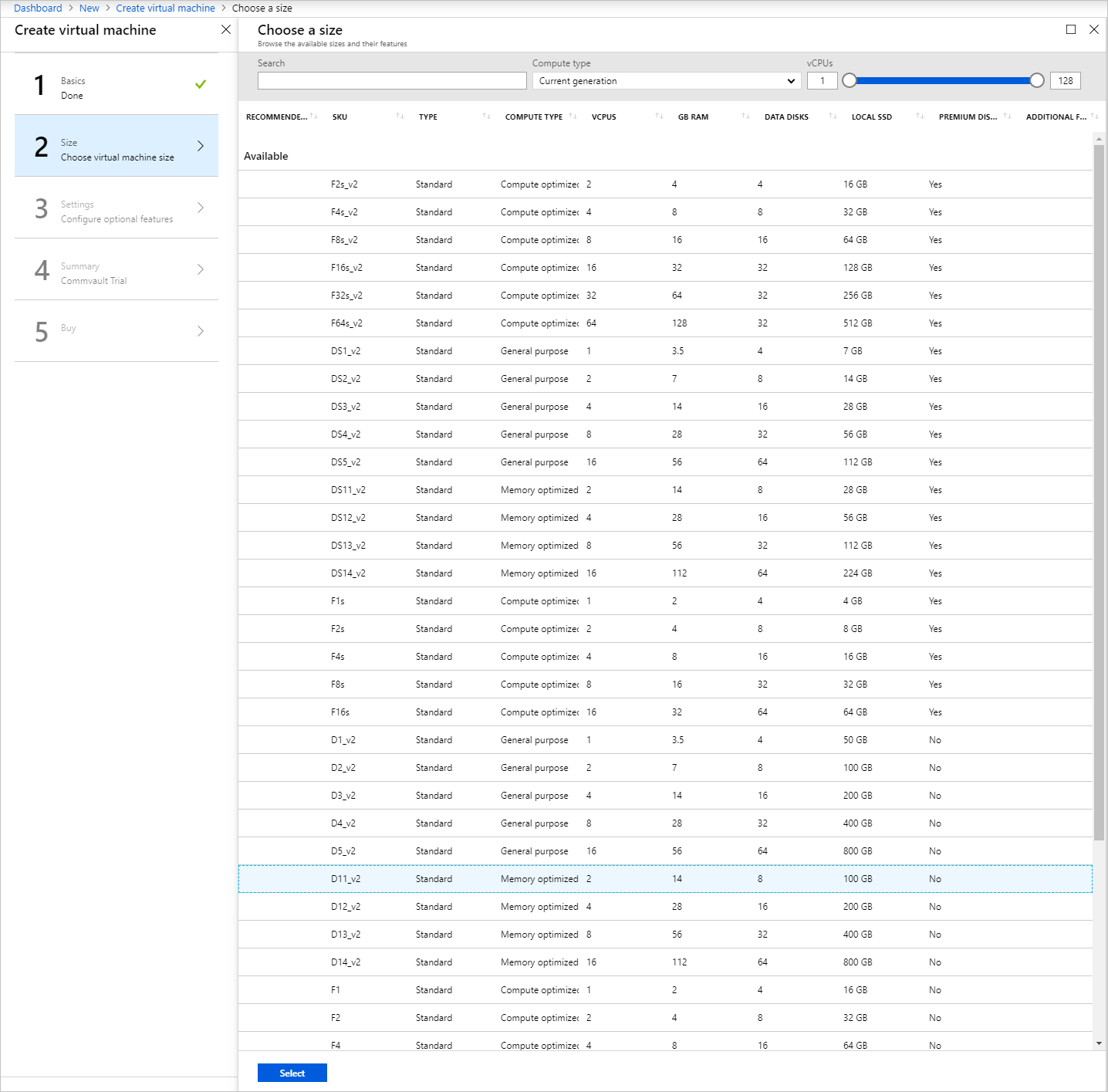

  4. Escolha o tamanho da VM commvault. O tamanho da VM para backup deve ser de pelo menos 10 GB de RAM e 100 GB de armazenamento.

    O

  5. Escolha as configurações para a VM commvault.

    a. Defina a disponibilidade como Nenhum.

    b. Selecione Sim para usar discos gerenciados.

    c. Selecione a VNet padrão para a rede virtual.

    d. Selecione a Sub-rede padrão.

    e. Selecione o endereço IP público padrão.

    f. Deixe a VM no Grupo de Segurança de Rede Básico.

    g. Abra as portas HTTP (80), HTTPS (443), SSH (22) e RDP (3389).

    h. Selecione Nenhuma extensão.

    i. Selecione Habilitado para o diagnóstico de Inicialização.

    j. Deixe o sistema operacional convidado diagnóstico definido como Desabilitado.

    k. Deixe a conta de armazenamento de diagnóstico padrão.

    l. Selecione OK.

  6. Examine o resumo da VM do Commvault depois que ela tiver passado pela validação. Selecione OK.

Obter sua entidade de serviço

Você precisará saber se o gerenciador de identidade está Microsoft Entra ID ou AD FS. A tabela a seguir contém as informações necessárias para configurar o Commvault no Azure Stack Hub.

Elemento Source
URL do Azure Resource Manager O ponto de extremidade Resource Manager do Azure Stack Hub
Nome do aplicativo
ID do aplicativo A ID atribuída à entidade de serviço quando o aplicativo foi registrado
ID da assinatura Criado quando você assina ofertas no Azure Stack Hub
ID do locatário (ID do diretório) A ID atribuída ao seu locatário do Active Directory
Senha do aplicativo O segredo atribuído à entidade de serviço quando o aplicativo foi registrado

Configurar o backup usando o Console do Commvault

  1. Abra o cliente RDP e conecte-se à VM do Commvault no Azure Stack Hub. Insira suas credenciais.

  2. Instale o PowerShell do Azure Stack Hub e as Ferramentas do Azure Stack Hub na VM do Commvault.

    a. Para obter instruções sobre como instalar o PowerShell do Azure Stack Hub, confira Instalar o PowerShell para o Azure Stack Hub.
    b. Para obter instruções sobre como instalar as Ferramentas do Azure Stack Hub, confira Baixar ferramentas do Azure Stack Hub do GitHub.

  3. Depois que o Commvault for instalado na VM do Commvault, abra o Console do Commcell. Em Iniciar, selecione Console commvault>Commvault Commcell.

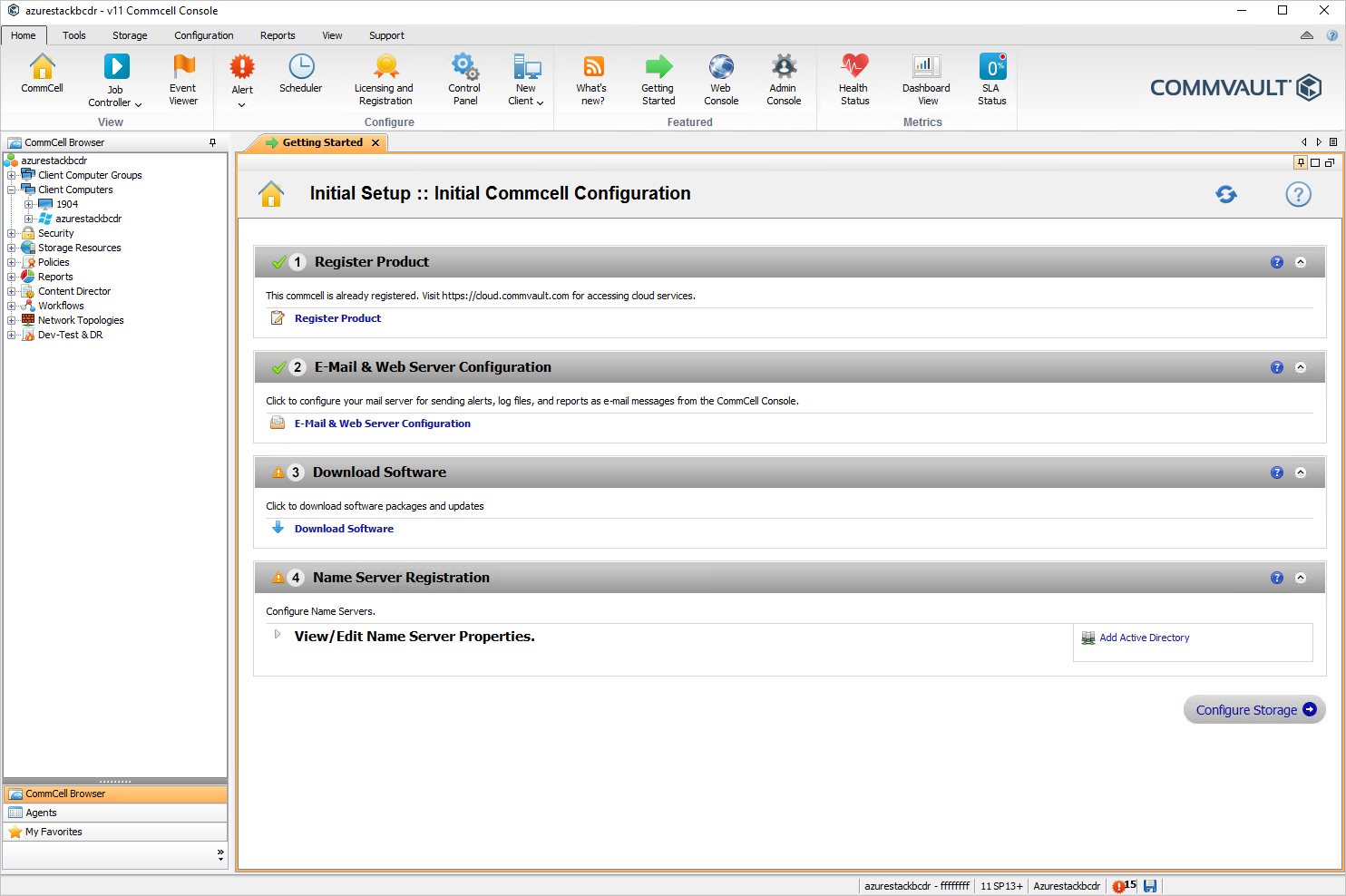

    O console do Commcell tem um painel de navegação à esquerda, intitulado Commcell Browser. O painel direito mostra um Introdução página com guias.

  4. Configure seus repositórios de backup para usar o armazenamento externo ao Azure Stack Hub no Console commCell do Commvault. No Navegador CommCell, selecione Pools de Armazenamento de Recursos > de Armazenamento. Clique com o botão direito do mouse e selecione Adicionar Pool de Armazenamento. Selecione Nuvem.

  5. Adicione o nome do pool de armazenamento. Selecione Avançar.

  6. Selecione Criar>Armazenamento em Nuvem.

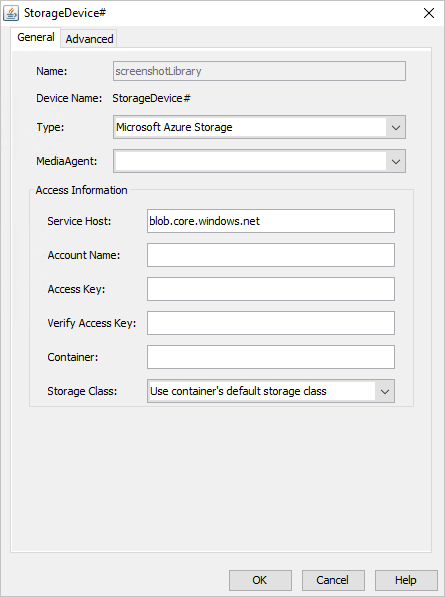

    A caixa de diálogo StorageDevice# exibe a página com guias Geral, com várias caixas de texto e lista para especificar o dispositivo de armazenamento a ser criado.

  7. Selecione seu provedor de serviços de nuvem. Neste procedimento, usaremos um segundo Azure Stack Hub em um local diferente. Selecione Armazenamento do Microsoft Azure.

  8. Selecione a VM do Commvault como o MediaAgent.

  9. Insira suas informações de acesso para sua conta de armazenamento. Você pode encontrar instruções sobre como configurar uma conta de Armazenamento do Azure aqui. Informações de acesso:

    • Host de serviço: obtenha o nome da URL das propriedades do contêiner de Blob em seu recurso. Por exemplo, minha URL era https://backuptest.blob.westus.stackpoc.com/mybackups e eu usei blob.westus.stackpoc.com no Host de serviço.

    • Nome da Conta: use o nome da conta de armazenamento. Você pode encontrá-lo na folha Chaves de Acesso no recurso de armazenamento.

    • Chave de Acesso: obtenha a chave de acesso na folha Chaves de Acesso no recurso de armazenamento.

    • Contêiner: o nome do contêiner. Nesse caso, mybackups.

    • Classe de armazenamento: deixe como a classe de armazenamento padrão do contêiner de usuário.

  10. Criar um cliente do Microsoft Azure Stack Hub seguindo as instruções em Criando um cliente do Microsoft Azure Stack Hub

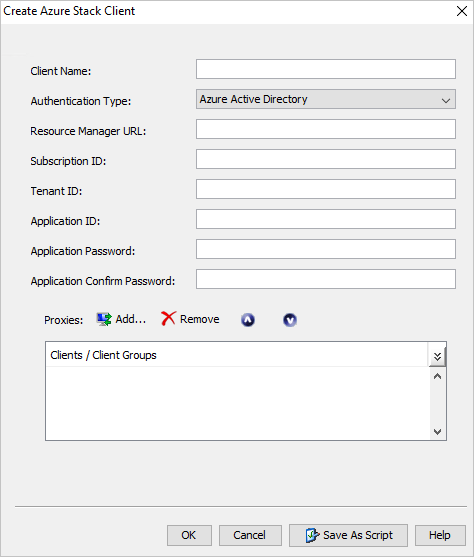

    A caixa de diálogo Criar Cliente do Azure Stack tem caixas de listagem e texto para especificar as características do cliente.

  11. Selecione as VMs ou grupos de recursos para proteger e anexar uma política de backup.

  12. Configure seu agendamento de backup para corresponder aos requisitos de RPO para Recuperação.

  13. Execute o primeiro backup completo.

Configurar o Commvault Live Sync

Duas opções estão disponíveis. Você pode optar por replicar alterações da cópia primária de backups ou replicar alterações de uma cópia secundária para a VM de recuperação. A replicação de um conjunto de backup elimina o impacto de E/S de leitura no computador de origem.

  1. Durante a configuração do Live Sync, você precisará fornecer o Azure Stack Hub de origem (Agente do Servidor Virtual) e os detalhes do Azure Stack Hub de destino.

  2. Para obter as etapas para configurar o Commvault Live Sync, consulte Live Sync Replication for Microsoft Azure Stack Hub.

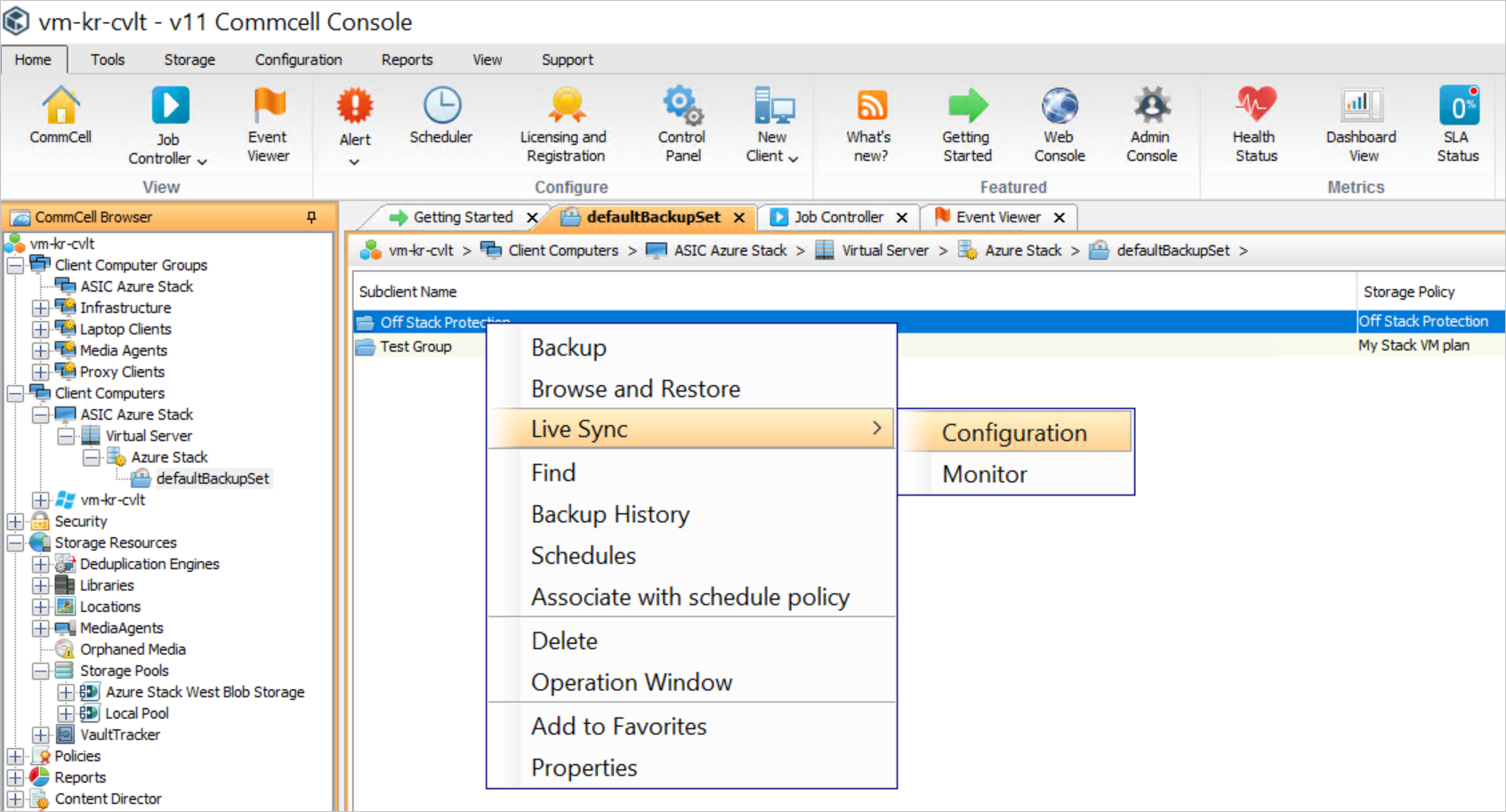

    O console do Commcell mostra a página com guias

  3. Durante a configuração do Live Sync, você precisará fornecer os detalhes de destino do Azure Stack Hub e do Agente do Servidor Virtual.

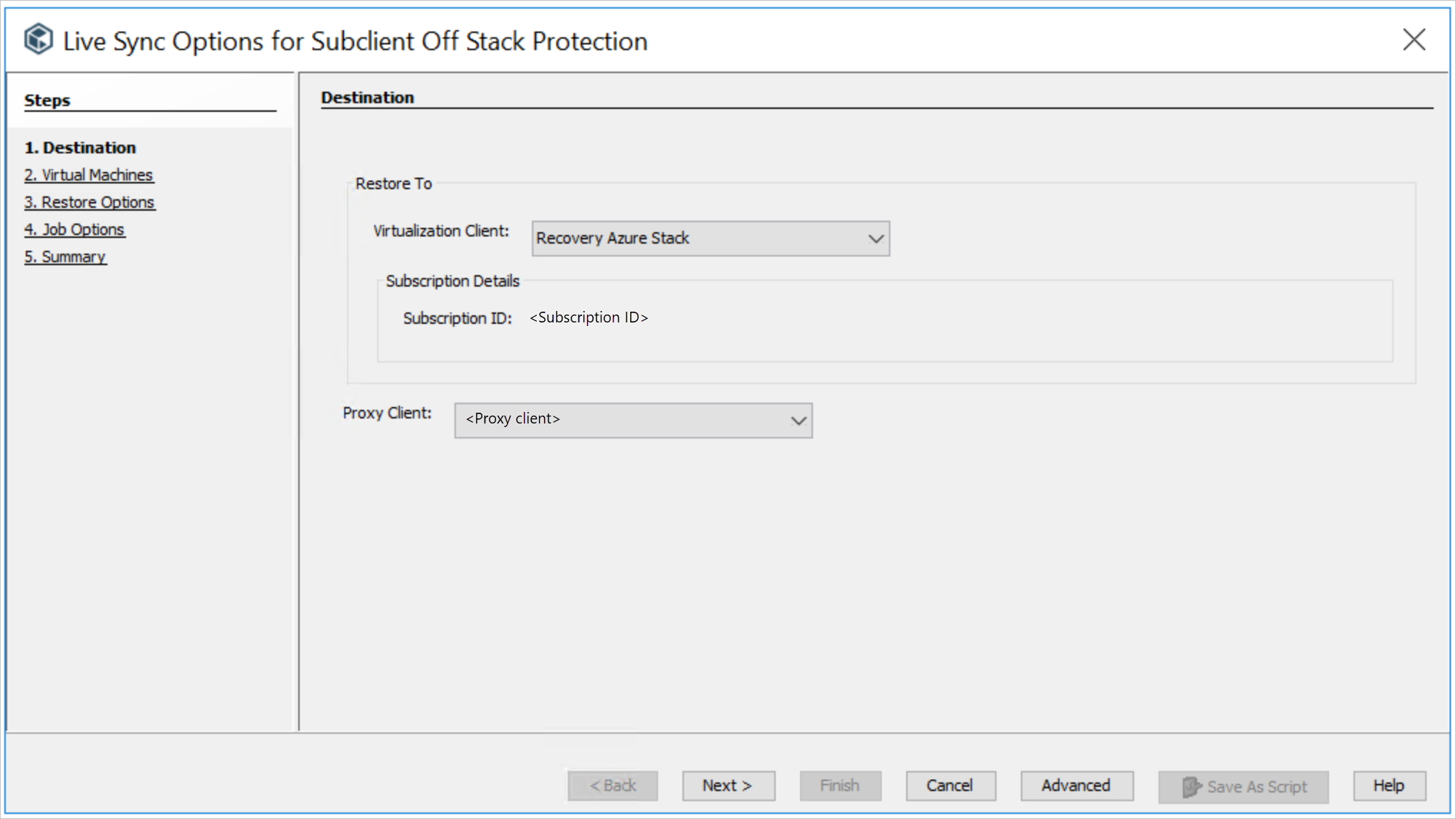

    A etapa Destino do assistente Opções de Sincronização Dinâmica para Subcliente fora do Stack Protection tem caixas de listagem para especificar o Cliente de Virtualização e o Cliente Proxy.

  4. Continue a configuração e adicione a conta de armazenamento de destino em que os discos réplica serão hospedados, os grupos de recursos em que as VMs réplica serão colocadas e o nome que você gostaria de anexar às VMs réplica.

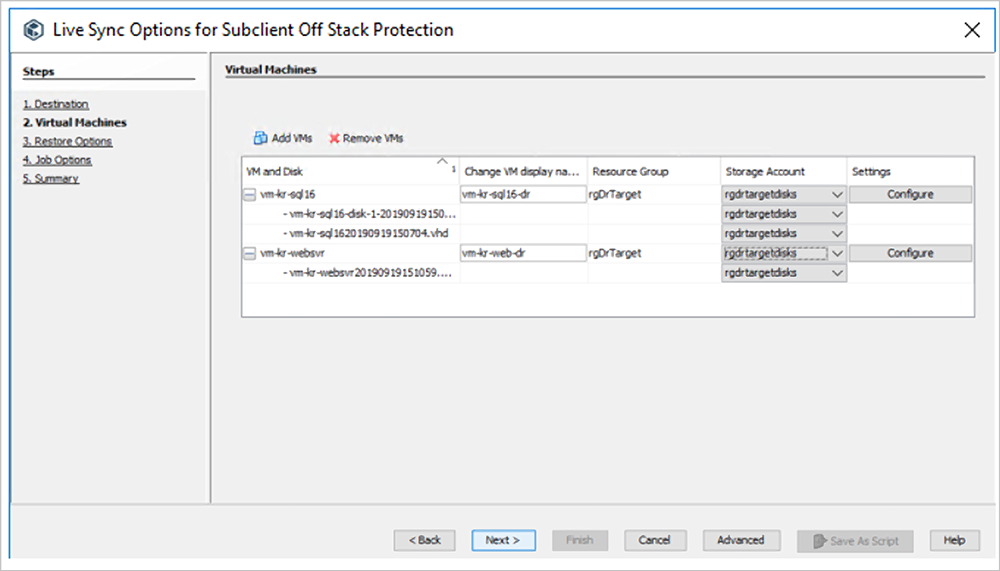

    A etapa Máquinas Virtuais do assistente Opções de Sincronização Dinâmica para Subcliente fora do Stack Protection permite adicionar e remover VMs.

  5. Você também pode alterar o tamanho da VM e definir as configurações de rede selecionando Configurar ao lado de cada VM.

  6. Definir a frequência de replicação para o Azure Stack Hub de destino

    A etapa Opções de Trabalho do assistente Opções de Sincronização Dinâmica para Subcliente fora do Stack Protection é especificar um agendamento de backup.

  7. Examine suas configurações para salvar a configuração. Em seguida, o ambiente de recuperação será criado e a replicação começará no intervalo escolhido.

Configurar o comportamento de failover usando o Live Sync

O Commvault Live Sync permite que você faça failover de computadores de um Azure Stack Hub para outro e faça failback para retomar as operações no Azure Stack Hub original. O fluxo de trabalho é automatizado e registrado.

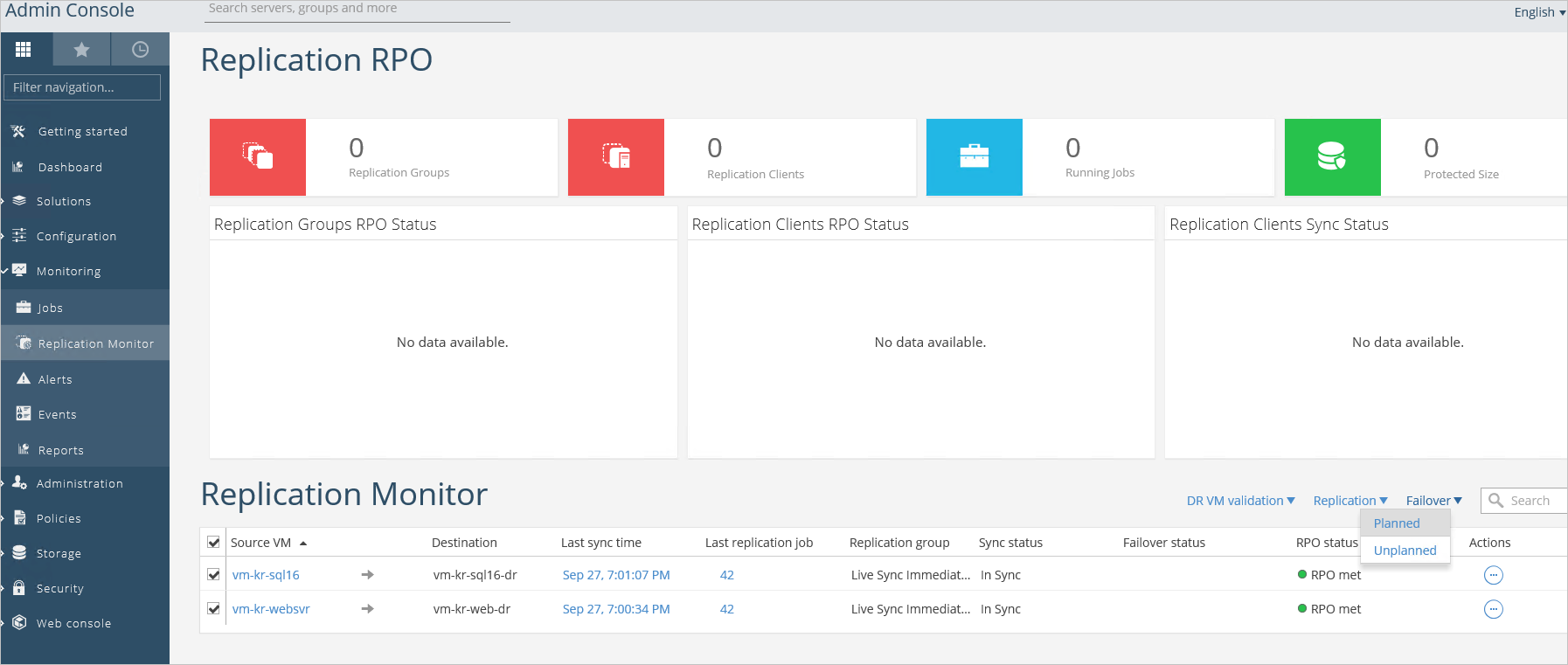

A página Replication Monitor do Console do Administração não mostra dados disponíveis para vários subconjuntos do painel RPO de Replicação. O painel Replication Monitor mostra duas VMs listadas. Para cada um deles, há uma linha de informações de replicação.

Selecione as VMs que você deseja fazer failover para o Azure Stack Hub de Recuperação e escolha um failover planejado ou não planejado. Um recuperação panejada é apropriado quando há tempo para desligar normalmente o ambiente de produção antes de retomar as operações no site de recuperação. O failover planejado desliga as VMs de produção, replica as alterações finais no site de recuperação e coloca as VMs de recuperação online com os dados mais recentes e aplica o tamanho da VM e a configuração de rede especificadas durante a configuração do Live Sync. Um failover não planejado tentará desligar as VMs de produção, mas continuará se o ambiente de produção não estiver disponível e simplesmente colocará as VMs de recuperação online com o último conjunto de dados de replicação recebido aplicado à VM e o tamanho e a configuração de rede escolhidos anteriormente. As imagens abaixo ilustram um failover não planejado em que as VMs de recuperação foram colocadas online pelo Commvault Live Sync.

O

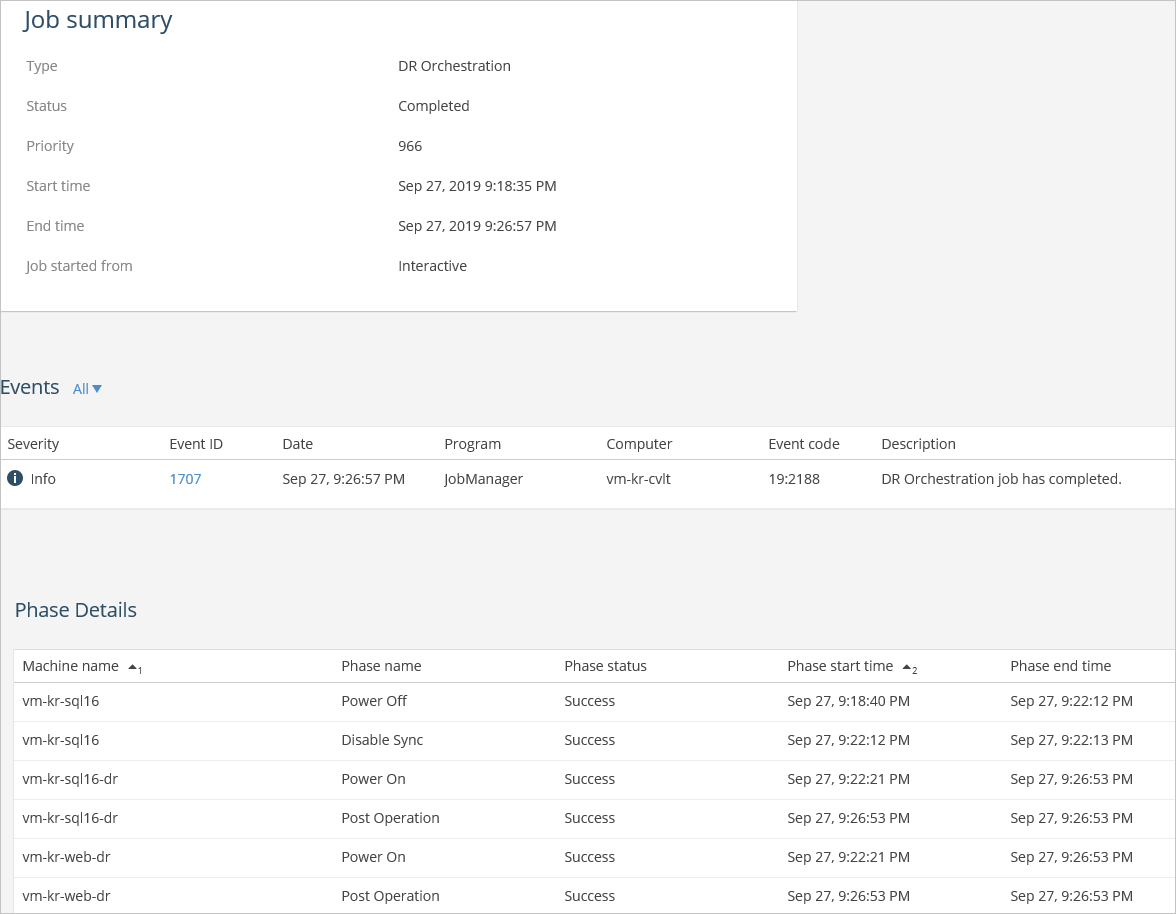

Uma lista intitulada Eventos mostra um único evento, descrito como

Uma lista intitulada Detalhes da Fase mostra seis eventos para quatro computadores. Para cada um, há um nome de fase, status, hora de início e hora de término. Os nomes das fases são Desligar, Ligar, Desabilitar Sincronização e Pós-Operação.
