Tutorial: configurar um Gateway de Aplicativo com o encerramento de TLS usando o portal do Azure

  • Artigo

É possível usar o portal do Azure para configurar um gateway de aplicativo com um certificado para encerramento de TLS que usa máquinas virtuais para servidores back-end.

Neste tutorial, você aprenderá como:

  • Crie um certificado autoassinado
  • Criar um gateway de aplicativo com o certificado
  • Criar as máquinas virtuais usadas como servidores de back-end
  • Testar o gateway de aplicativo

Se você não tiver uma assinatura do Azure, crie uma conta gratuita antes de começar.

Observação

Recomendamos que você use o módulo Az PowerShell do Azure para interagir com o Azure. Confira Instalar o Azure PowerShell para começar. Para saber como migrar para o módulo Az PowerShell, confira Migrar o Azure PowerShell do AzureRM para o Az.

Pré-requisitos

  • Uma assinatura do Azure

Crie um certificado autoassinado

Nesta seção, você usa New-SelfSignedCertificate para criar um certificado autoassinado. Você pode carregar o certificado no portal do Azure quando você cria o ouvinte para o Gateway de Aplicativo.

No computador local, abra uma janela do Windows PowerShell como administrador. Execute o comando a seguir para criar o certificado:

New-SelfSignedCertificate `
  -certstorelocation cert:\localmachine\my `
  -dnsname www.contoso.com

Você deverá ver algo como esta resposta:

PSParentPath: Microsoft.PowerShell.Security\Certificate::LocalMachine\my

Thumbprint                                Subject
----------                                -------
E1E81C23B3AD33F9B4D1717B20AB65DBB91AC630  CN=www.contoso.com

Use o Export-PfxCertificate com a impressão digital que foi retornada para exportar um arquivo pfx do certificado. Os algoritmos PFX com suporte estão listados na função PFXImportCertStore. Verifique se sua senha tem 4-12 caracteres de comprimento:

$pwd = ConvertTo-SecureString -String <your password> -Force -AsPlainText
Export-PfxCertificate `
  -cert cert:\localMachine\my\E1E81C23B3AD33F9B4D1717B20AB65DBB91AC630 `
  -FilePath c:\appgwcert.pfx `
  -Password $pwd

Entrar no Azure

Entre no portal do Azure.

Criar um Gateway de Aplicativo

  1. No menu do portal do Azure, selecione + Criar um recurso>Rede>Gateway de Aplicativo ou procure por Gateway de Aplicativo na caixa de pesquisa do portal.

  2. Selecione Criar.

Guia Básico

  1. Na guia Noções básicas, insira ou selecione esses valores:

    • Grupo de recursos: Selecione myResourceGroupAG para o grupo de recursos. Se ele não existir, selecione Criar novo para criá-lo.

    • Nome do gateway de aplicativo: Insira myAppGateway para o nome do gateway de aplicativo.

      Create new application gateway: Basics

  2. Para que o Azure se comunique entre os recursos que você cria, ele precisa de uma rede virtual. Você pode criar uma nova rede virtual ou usar uma existente. Neste exemplo, você criará uma rede virtual ao mesmo tempo em que cria o gateway de aplicativo. As instâncias do Gateway de Aplicativo são criadas em sub-redes separadas. Crie duas sub-redes neste exemplo: uma para o gateway de aplicativo e outra para os servidores de back-end.

    Em Configurar rede virtual, crie uma rede virtual selecionando Criar nova. Na janela Criar rede virtual que é aberta, insira os seguintes valores para criar a rede virtual e duas sub-redes:

    • Name: Insira myVNet para o nome da rede virtual.

    • Nome da sub-rede (sub-rede do Gateway de Aplicativo): A grade Sub-redes mostrará uma sub-rede chamada Padrão. Altere o nome dessa sub-rede para myAGSubnet.
      A sub-rede de gateway de aplicativo pode conter apenas gateways de aplicativo. Nenhum outro recurso é permitido.

    • Nome da sub-rede (sub-rede do servidor de back-end): Na segunda linha da grade Sub-redes, insira myBackendSubnet na coluna Nome da sub-rede.

    • Intervalo de endereços (sub-rede do servidor de back-end): Na segunda linha da grade Sub-redes, insira um intervalo de endereços que não se sobreponha ao intervalo de endereços de myAGSubnet. Por exemplo, se o intervalo de endereços de myAGSubnet for 10.0.0.0/24, digite 10.0.1.0/24 para o intervalo de endereços de myBackendSubnet.

    Selecione OK para fechar a janela Criar rede virtual e salvar as configurações de rede virtual.

    Create new application gateway: virtual network

  3. Na guia Básico, aceite os valores padrão para as outras configurações e selecione Avançar: Front-ends.

Guia Front-ends

  1. Na guia Front-ends, verifique se Tipo de endereço IP do front-end está definido como Público.
    É possível configurar o IP de front-end como Público ou Privado, de acordo com o caso de uso. Neste exemplo, você escolherá um IP público de front-end.

    Observação

    Para a SKU do Gateway de Aplicativo v2, você só pode escolher a configuração de IP de front-end Pública. A configuração de IP de front-end privado não está habilitada para esta SKU v2.

  2. Selecione Adicionar novo para o Endereço IP público, insira myAGPublicIPAddress para o nome do endereço IP público e clique em OK.

    Create new application gateway: frontends

  3. Selecione Avançar: Back-ends.

Guia Back-ends

O pool de back-end é usado para encaminhar solicitações aos servidores back-end que atendem à solicitação. Os pools de back-end podem ser formados por NICs, conjuntos de dimensionamento de máquinas virtuais, IPs públicos, IPs internos, FQDN (nomes de domínio totalmente qualificados) e back-ends multilocatário como o Serviço de Aplicativo do Azure. Neste exemplo, você criará um pool de back-end vazio com o gateway de aplicativo e, em seguida, adicionará destinos de back-end ao pool de back-end.

  1. Na guia Back-ends, selecione Adicionar um pool de back-end.

  2. Na janela Adicionar um pool de back-end que é aberta, insira os seguintes valores para criar um pool de back-end vazio:

    • Name: Insira myBackendPool para o nome do pool de back-end.
    • Adicionar pool de back-end sem destinos: Selecione Sim para criar um pool de back-end sem destinos. Você adicionará destinos de back-end depois de criar o gateway de aplicativo.

  3. Na janela Adicionar um pool de back-end, selecione Adicionar para salvar a configuração do pool de back-end e retornar à guia Back-ends.

    Create new application gateway: backends

  4. Na guia Back-ends, selecione Avançar: Configuração.

Guia Configuração

Na guia Configuração, você conectará o front-end e o pool de back-end que você criou usando uma regra de roteamento.

  1. Selecione Adicionar uma regra de roteamento na coluna Regra de roteamento.

  2. Na janela Adicionar uma regra de roteamento que é aberta, insira myRoutingRule para o Nome da regra.

  3. Uma regra de roteamento requer um ouvinte. Na guia Ouvinte na janela Adicionar uma regra de roteamento, insira os seguintes valores para o ouvinte:

    • Nome do ouvinte: insira myListener para o nome do ouvinte.
    • IP de front-end: selecione Público para escolher o IP público que você criou para o front-end.
    • Protocolo: Selecione HTTPS.
    • Porta: Verifique se 443 foi inserido para a porta.

    Em Configurações de HTTPS:

    • Escolha um certificado – selecione Carregar certificado.

    • Arquivo de certificado PFX – procure e selecione o arquivo c:\appgwcert.pfx criado anteriormente.

    • Nome do certificado – digite mycert1 para o nome do certificado.

    • Senha – digite a senha usada para criar o certificado.

      Aceite os valores padrão para as outras configurações na guia Ouvinte e, em seguida, selecione a guia Destinos de back-end para configurar o restante da regra de roteamento.

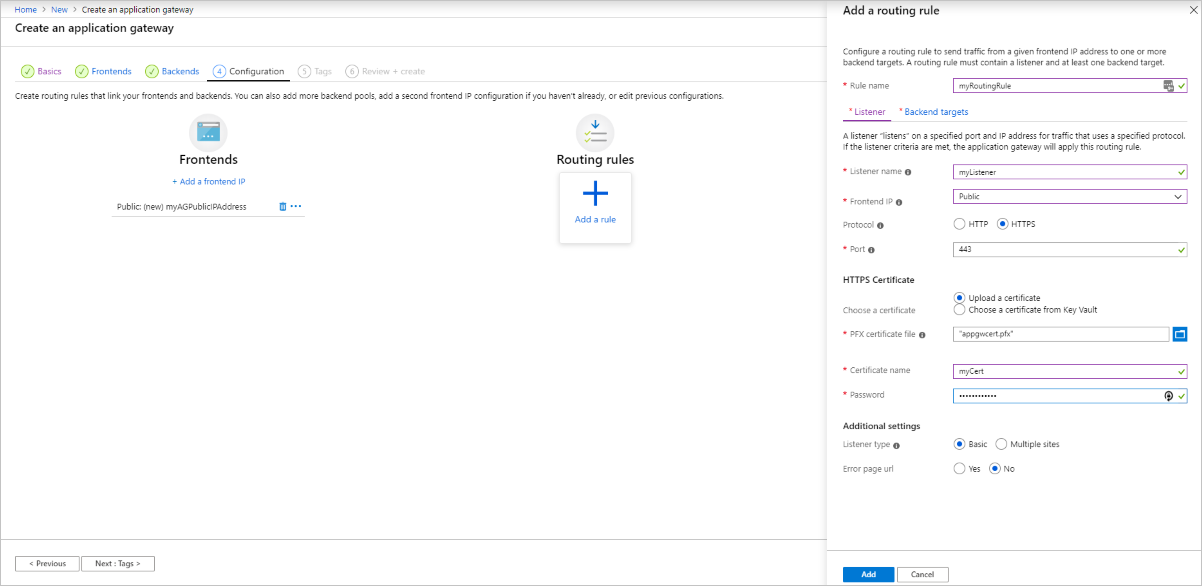

    Create new application gateway: listener

  4. Na guia Destinos de back-end, selecione myBackendPool para o Destino de back-end.

  5. Para a Configuração de HTTP, selecione Adicionar novo para criar uma configuração de HTTP. A configuração HTTP determinará o comportamento da regra de roteamento. Na janela Adicionar uma configuração de HTTP aberta, insira myHTTPSetting para o Nome da configuração de HTTP. Aceite os valores padrão para as outras configurações na janela Adicionar uma configuração de HTTP e selecione Adicionar para retornar à janela Adicionar uma regra de roteamento.

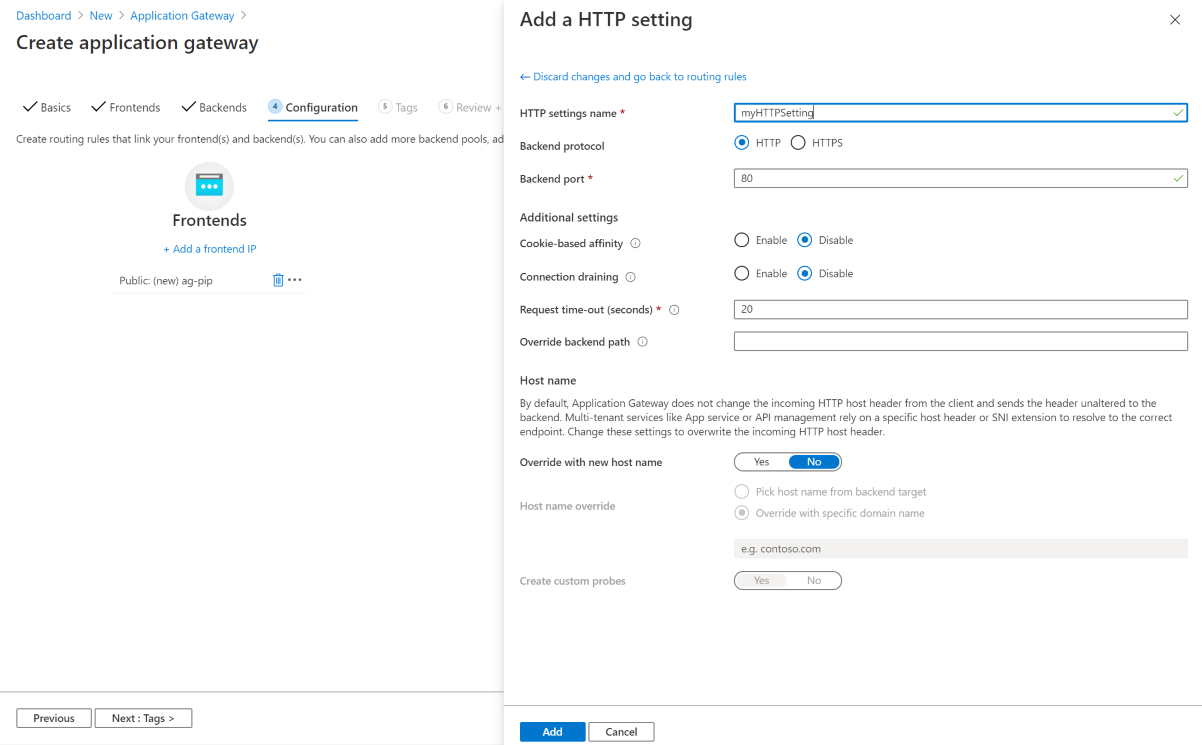

    Screenshot of Adding H T T P setting from the configuration tab of Create new Application Gateway

  6. Na janela Adicionar uma regra de roteamento, selecione Adicionar para salvar a regra de roteamento e retornar para a guia Configuração.

    Create new application gateway: routing rule

  7. Selecione Avançar: Marcas e, em seguida, Avançar: Revisar + criar.

Guia Examinar + criar

Examine as configurações na guia Examinar + criar e selecione Criar para criar a rede virtual, o endereço IP público e o gateway de aplicativo. Pode levar vários minutos para que o Azure crie o gateway de aplicativo. Aguarde até que a implantação seja concluída com êxito antes de passar para a próxima seção.

Adicionar destinos de back-end

Neste exemplo, você usará máquinas virtuais como o back-end de destino. Você pode criar máquinas virtuais ou usar as existentes. Você criará duas máquinas virtuais que o Azure usa como servidores de back-end para o gateway de aplicativo.

Para fazer isso, você precisará:

  1. Criar duas novas VMS, myVM e myVM2, para serem usadas como servidores back-end.
  2. Instale IIS nas máquinas virtuais para verificar se o gateway de aplicativo foi criado com êxito.
  3. Adicione os servidores back-end ao pool de back-end.

Criar uma máquina virtual

  1. No menu do portal do Azure, selecione + Criar um recurso>Computação>datacenter do Windows Server 2016 ou pesquise o Windows Server na caixa de pesquisa do portal e selecione Datacenter do Windows Server 2016.

  2. Selecione Criar.

    O Gateway de Aplicativo pode rotear o tráfego para qualquer tipo de máquina virtual usada no pool de back-end. Neste exemplo, você usa um Windows Server 2016 Datacenter.

  3. Insira esses valores na guia Noções básicas para as seguintes configurações de máquina virtual:

    • Grupo de recursos: Selecione myResourceGroupAG para o nome do grupo de recursos.
    • Nome da máquina virtual: Insira myVM para o nome da máquina virtual.
    • Nome de usuário: Insira um nome para o nome de usuário do administrador.
    • Senha: Insira uma senha para a conta de administrador.

  4. Aceite os outros padrões e selecione Próximo: Discos.

  5. Aceite os padrões na guia Discos e selecione Próximo: Rede.

  6. Na guia Rede, verifique se myVNet está selecionado para a Rede virtual e se a Sub-rede está definida como myBackendSubnet. Aceite os outros padrões e selecione Próximo: Gerenciamento.

    O Gateway de Aplicativo pode comunicar-se com instâncias fora da rede virtual em que está, mas é necessário garantir que há conectividade IP.

  7. Na guia Gerenciamento, defina Diagnóstico de inicialização como Desabilitar. Aceite os outros padrões e selecione Revisar + criar.

  8. Na guia Revisar + criar, examine as configurações, corrija os erros de validação e selecione Criar.

  9. Aguarde a conclusão da implantação antes de continuar.

Instalar IIS para teste

Neste exemplo, você instala IIS nas máquinas virtuais apenas para verificar se o Azure criou o gateway de aplicativo com êxito.

  1. Abra o PowerShell do Azure. Para fazer isso, selecione Cloud Shell na barra de navegação superior do portal do Azure e selecione PowerShell na lista suspensa.

    Install custom extension

  2. Altere a configuração de localização do seu ambiente e execute o seguinte comando para instalar o IIS na máquina virtual:

           Set-AzVMExtension `
         -ResourceGroupName myResourceGroupAG `
         -ExtensionName IIS `
         -VMName myVM `
         -Publisher Microsoft.Compute `
         -ExtensionType CustomScriptExtension `
         -TypeHandlerVersion 1.4 `
         -SettingString '{"commandToExecute":"powershell Add-WindowsFeature Web-Server; powershell Add-Content -Path \"C:\\inetpub\\wwwroot\\Default.htm\" -Value $($env:computername)"}' `
         -Location <location>

  3. Crie uma segunda máquina virtual e instale o IIS usando as etapas que você concluiu anteriormente. Use myVM2 para o nome da máquina virtual e a configuração VMName do cmdlet Set-AzVMExtension.

Adicionar servidores back-end ao pool de back-end

  1. Selecione Todos os recursos e, em seguida, myAppGateway.

  2. Selecione Pools de back-end no menu esquerdo.

  3. Selecione myBackendPool.

  4. Em Tipo de destino, selecione Máquina virtual na lista suspensa.

  5. Em Destino, selecione o adaptador de rede em myVM na lista suspensa.

  6. Repita para adicionar um adaptador de rede para myVM2.

    Add backend servers

  7. Selecione Salvar.

  8. Aguarde a conclusão da implantação antes de prosseguir para a próxima etapa.

Testar o gateway de aplicativo

  1. Selecione Todos os recursos e, em seguida, myAGPublicIPAddress.

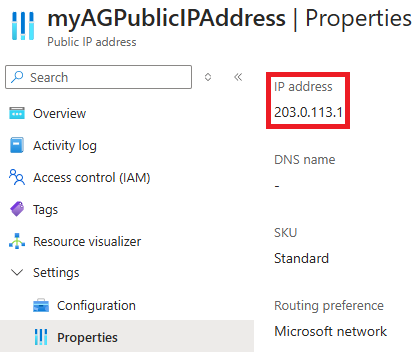

    Record application gateway public IP address

  2. Na barra de endereços do navegador, digite https://<endereço IP do gateway de aplicativo> .

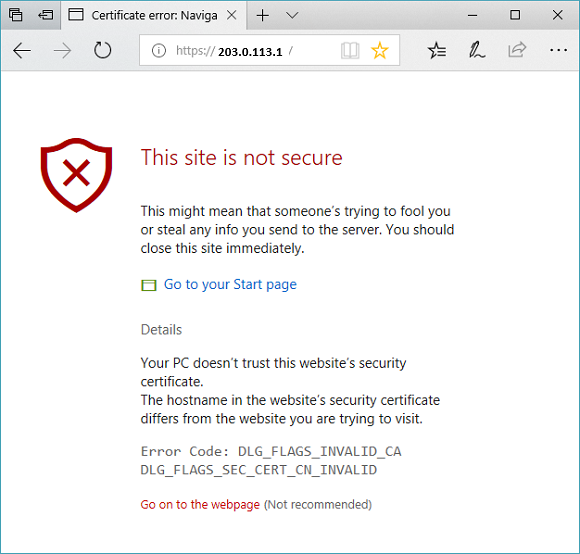

    Se você usou um certificado autoassinado, para aceitar o aviso de segurança, selecione Detalhes (ou Avançado no Chrome) e, em seguida, acesse a página da Web:

    Secure warning

    Seu site de IIS protegido é exibido, como no exemplo a seguir:

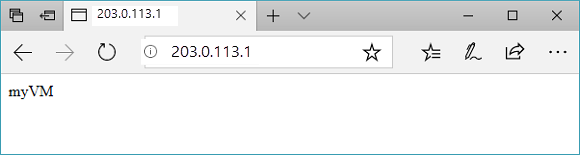

    Test base URL in application gateway

Limpar os recursos

Quando não forem mais necessários, exclua o grupo de recursos e todos os recursos relacionados. Para fazer isso, selecione o grupo de recursos e selecione Excluir grupo de recursos.

Próximas etapas

Neste tutorial, você:

  • Criou um certificado autoassinado
  • Criou um gateway de aplicativo com o certificado

Para saber mais sobre suporte ao TLS de Gateway de Aplicativo, consulte TLS de ponta a ponta com Gateway de Aplicativo e Política TLS de Gateway de Aplicativo.

Para saber como criar e configurar um Gateway de Aplicativo para hospedar vários sites usando o portal do Azure, avance para o próximo tutorial.

Hospedar vários sites
