Implantar o Gateway de Aplicativo Básico (Versão Prévia)

  • Artigo

Este artigo mostra como usar o portal do Azure para criar um Gateway de Aplicativo do Azure Básico (versão prévia) e testá-lo para garantir que ele funcione corretamente. Você atribuirá ouvintes a portas, criará regras e adicionará recursos a um pool de back-end. Para simplificar, uma configuração simples é usada com um endereço IP de front-end público, um ouvinte básico para hospedar um site no gateway de aplicativo, uma regra básica de roteamento de solicitação e duas VMs (máquinas virtuais) no pool de back-end.

Configuração de início rápido

Para obter mais informações sobre os componentes de um gateway de aplicativo, consulte os Componentes do gateway de aplicativo. Para obter mais informações sobre recursos e funcionalidades no Gateway de Aplicativo Básico, consulte os tipos de SKU.

Importante

O SKU Básico do Gateway de Aplicativo está atualmente em VERSÃO PRÉVIA.
Veja os Termos de Uso Complementares para Versões Prévias do Microsoft Azure para obter termos legais que se aplicam aos recursos do Azure que estão em versão beta, versão prévia ou que, de outra forma, ainda não foram lançados em disponibilidade geral.

Pré-requisitos

É necessária uma conta do Azure com uma assinatura ativa. Caso ainda não tenha uma conta, crie uma gratuitamente.

Entre no portal do Azure com sua conta do Azure.

Registrar-se para a versão prévia

Registre-se para a versão prévia usando o Azure PowerShell:

Set-AzContext -Subscription <subscription-id>
Get-AzProviderFeature -FeatureName AllowApplicationGatewayBasicSku -ProviderNamespace "Microsoft.Network"
Register-AzProviderFeature -FeatureName AllowApplicationGatewayBasicSku -ProviderNamespace Microsoft.Network

Observação

Ao ingressar na versão prévia, todos os novos Gateways de Aplicativo provisionam com a capacidade de implantar em um SKU Básico. Se você quiser recusar a nova funcionalidade e retornar à funcionalidade atualmente disponível do Gateway de Aplicativo, poderá cancelar o registro da versão prévia.

Para mais informações sobre como adicionar versões prévias de recurso, confira Configurar versões prévias de recurso na assinatura do Azure

Criar um Gateway de Aplicativo

Crie o gateway de aplicativo usando as guias na página Criar gateway de aplicativo.

  1. No menu do portal do Azure ou na Página Inicial, selecione Criar um recurso.
  2. Em Categorias, selecione Rede e selecione Criar em Gateway de Aplicativo na lista Serviços populares do Azure.

Guia Básico

  1. Na página Básico, insira estes valores para as seguintes configurações de gateway de aplicativo:

    • Grupo de recursos: selecione myResourceGroup para o grupo de recursos. Se ele não existir, selecione Criar novo para criá-lo.

    • Nome do gateway de aplicativo: insira myAppGatewayBasic para o nome do gateway de aplicativo.

    • Região: selecione uma região desejada. Se a região desejada não for exibida, consulte regiões sem suporte.

    • Camada: selecione Básico.

    • HTTP2 e Tipo de endereço IP: use as configurações padrão.

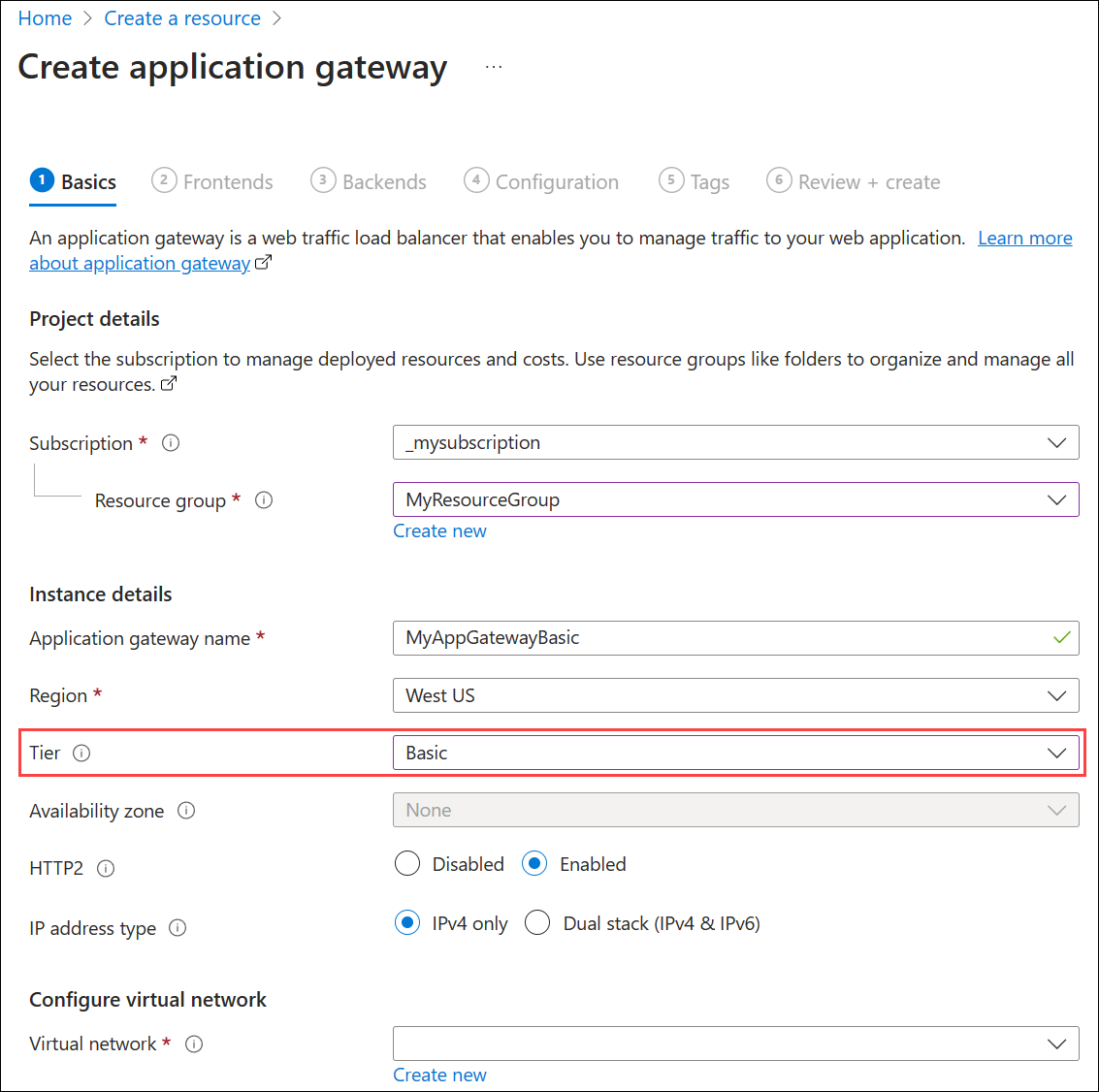

      Uma captura de tela da criação de um novo gateway de aplicativo: guia Noções básicas.

  2. Para que o Azure se comunique entre os recursos que você cria, é necessária uma rede virtual. Você pode criar uma nova rede virtual ou usar uma existente. Neste exemplo, você criará uma rede virtual ao mesmo tempo em que cria o gateway de aplicativo. As instâncias do Gateway de Aplicativo são criadas em sub-redes separadas. Crie duas sub-redes neste exemplo: uma para o gateway de aplicativo e outra para os servidores de back-end.

    Observação

    As políticas de ponto de extremidade de serviço de rede virtual atualmente não têm suporte em uma sub-rede do Gateway de Aplicativo.

    Em Configurar rede virtual, crie uma rede virtual selecionando Criar nova. Na janela Criar rede virtual que é aberta, insira os seguintes valores para criar a rede virtual e duas sub-redes:

    • Name: Insira myVNet para o nome da rede virtual.

    • Nome da sub-rede (sub-rede do Gateway de Aplicativo): a grade Sub-redes mostrará uma sub-rede chamada padrão. Altere o nome dessa sub-rede para myAGSubnet.
      A sub-rede de gateway de aplicativo pode conter apenas gateways de aplicativo. Nenhum outro recurso é permitido. O intervalo de endereços IP padrão fornecido é 10.0.0.0/24. Depois de inserir esses detalhes, selecione OK.

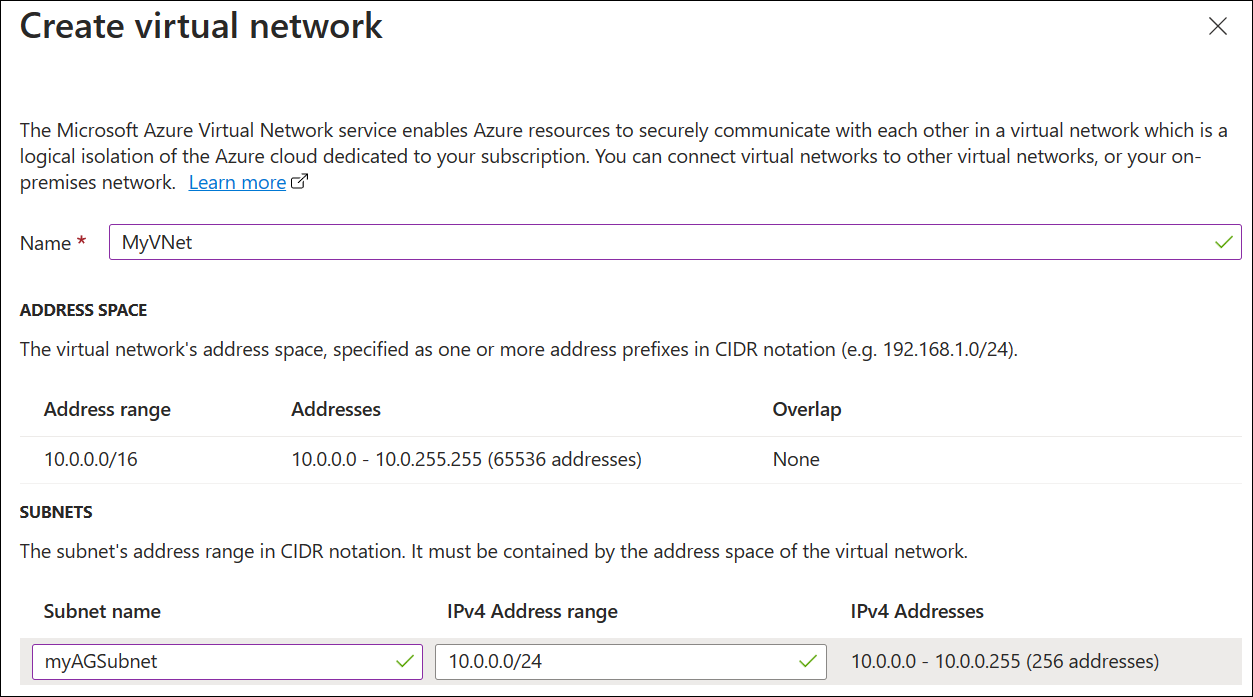

      Crie uma nova vnet para o gateway de aplicativo.

  3. Selecione Avançar: front-ends.

Guia Front-ends

  1. Na guia Front-ends, verifique se Tipo de endereço IP do front-end está definido como Público.
    É possível configurar o IP de front-end como Público ou Privado, de acordo com o caso de uso. Neste exemplo, você escolherá um IP público de front-end.

    Observação

    Para a SKU do Gateway de Aplicativo v2, deve haver uma configuração de IP de front-end Pública. Você ainda pode ter uma configuração de IP de front-end Pública e Privada, mas a configuração de IP de front-end somente Privada (somente modo ILB) não está habilitada no momento para a SKU v2.

  2. Selecione Adicionar novo para o Endereço IP público, insira myAGPublicIPAddress para o nome do endereço IP público e clique em OK.

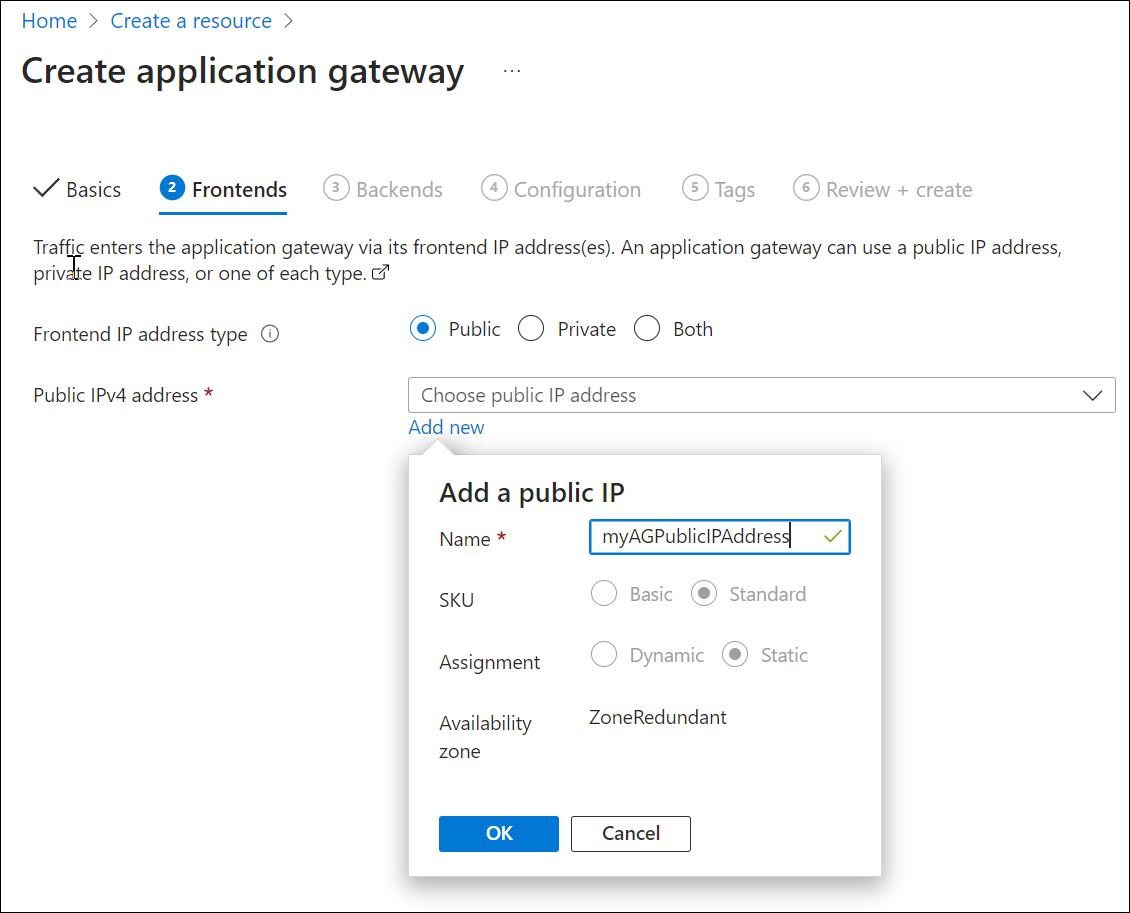

    Uma captura de tela da criação de novos front-ends de gateway de aplicativo.

Observação

O front-end do gateway de aplicativo agora dá suporte a endereços IP de pilha dupla (Visualização Pública). Agora você pode criar até quatro endereços IP de front-end: dois endereços IPv4 (público e privado) e dois endereços IPv6 (público e privado).

  1. Selecione Avançar: Back-ends.

Guia Back-ends

O pool de back-end é usado para encaminhar solicitações aos servidores back-end que atendem à solicitação. Os pools de back-end pode ser formado por NICs, conjuntos de dimensionamento de máquinas virtuais, endereços IP públicos, endereços IP internos, nomes de domínio totalmente qualificados (FQDN) e back-ends multilocatário como o Serviço de Aplicativo do Azure. Neste exemplo, você criará um pool de back-end vazio com o gateway de aplicativo e, em seguida, adicionará destinos de back-end ao pool de back-end.

  1. Na guia Back-ends, selecione Adicionar um pool de back-end.

  2. Na janela Adicionar um pool de back-end que é aberta, insira os seguintes valores para criar um pool de back-end vazio:

    • Name: Insira myBackendPool para o nome do pool de back-end.
    • Adicionar pool de back-end sem destinos: Selecione Sim para criar um pool de back-end sem destinos. Você adicionará destinos de back-end depois de criar o gateway de aplicativo.

  3. Na janela Adicionar um pool de back-end, selecione Adicionar para salvar a configuração do pool de back-end e retornar à guia Back-ends.

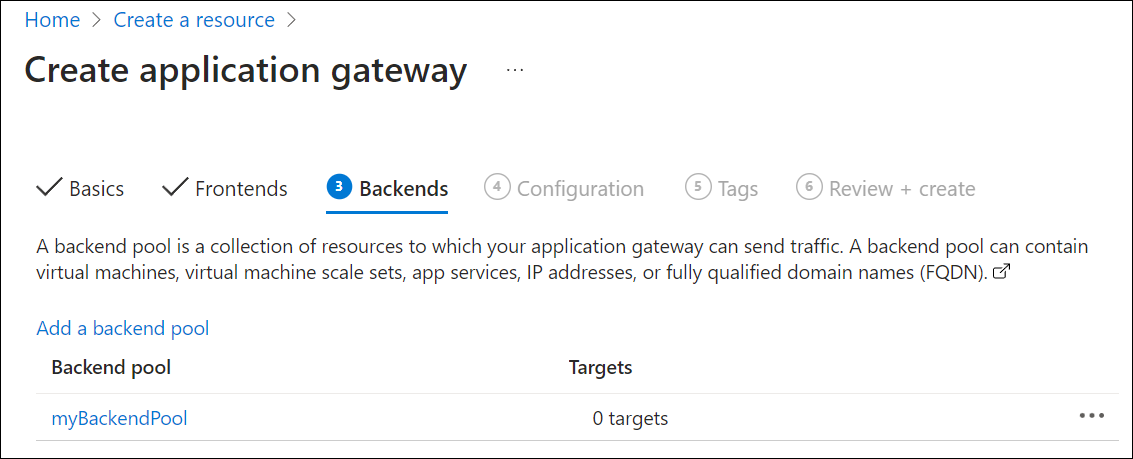

    Uma captura de tela da criação de um gateway de aplicativo: guia back-ends.

  4. Na guia Back-ends, selecione Avançar: Configuração.

Guia Configuração

Na guia Configuração, você conectará o front-end e o pool de back-end que você criou usando uma regra de roteamento.

  1. Selecione Adicionar uma regra de roteamento na coluna Regra de roteamento.

  2. Na janela Adicionar uma regra de roteamento que é aberta, insira os seguintes valores para Nome da regra e Prioridade:

    • Nome da regra: insira myRoutingRule como nome da regra.
    • Prioridade: o valor de prioridade deve estar entre 1 e 20000 (em que 1 representa a prioridade mais alta e 20000 representa a mais baixa) – para fins deste início rápido, insira 100 para a prioridade.

  3. Uma regra de roteamento requer um ouvinte. Na guia Ouvinte na janela Adicionar uma regra de roteamento, insira os seguintes valores para o ouvinte:

    • Nome do ouvinte: insira myListener para o nome do ouvinte.

    • IP de front-end: selecione Público para escolher o IP público que você criou para o front-end.

      Aceite os valores padrão para as outras configurações na guia Ouvinte e, em seguida, selecione a guia Destinos de back-end para configurar o restante da regra de roteamento.

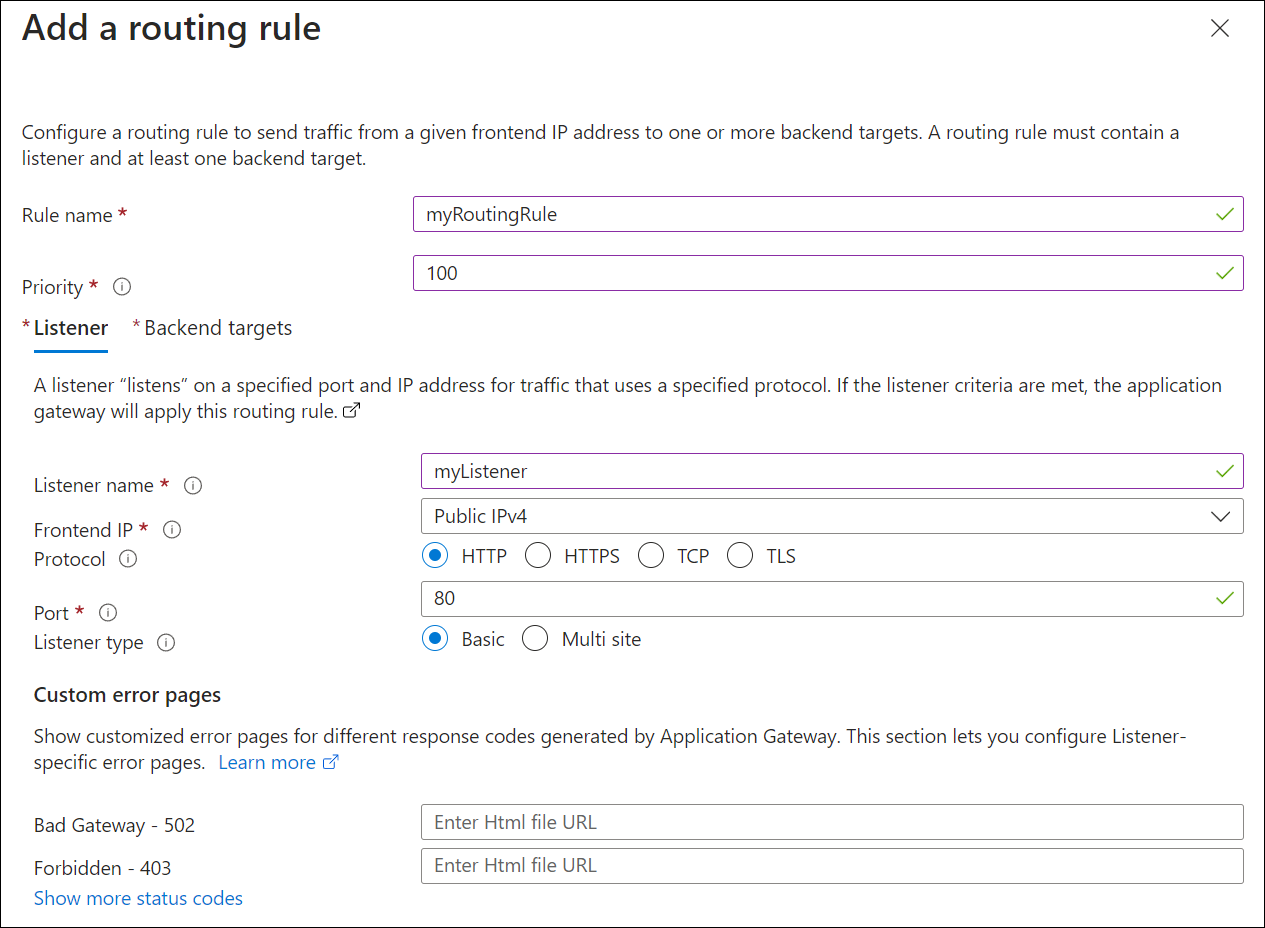

    Uma captura de tela da criação de um gateway de aplicativo: guia ouvinte.

  4. Na guia Destinos de back-end, selecione myBackendPool para o Destino de back-end.

  5. Para a Configuração de back-end, selecione Adicionar novo para adicionar uma nova configuração de back-end. A configuração back-end determina o comportamento da regra de roteamento. Na janela Adicionar configuração de back-end que é aberta, insira myBackendSetting para o nome das configurações de back-end e 80 para a porta de back-end. Aceite os valores padrão para as outras configurações na janela Adicionar uma configuração de back-end e selecione Adicionar para retornar à janela Adicionar uma regra de roteamento.

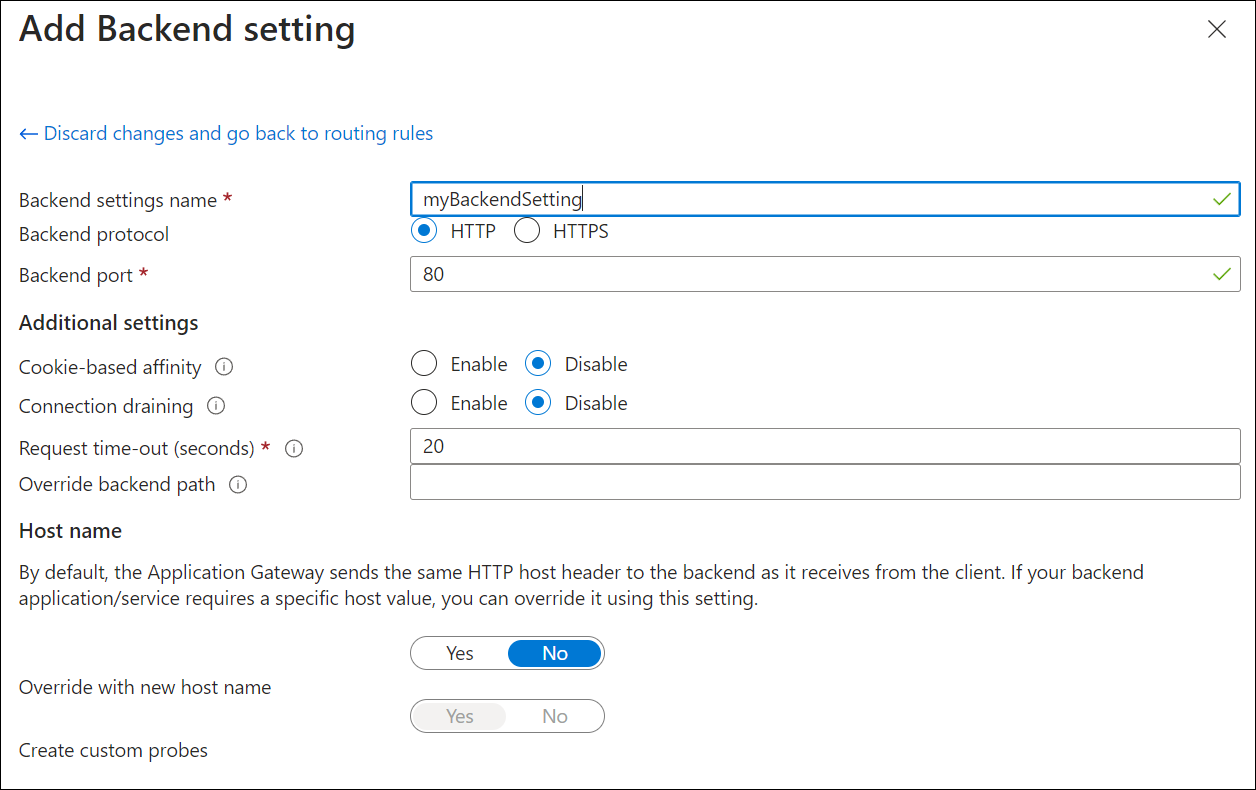

    Uma captura de tela da criação de uma configuração HTTP de gateway de aplicativo.

  6. Na janela Adicionar uma regra de roteamento, selecione Adicionar para salvar a regra de roteamento e retornar para a guia Configuração.

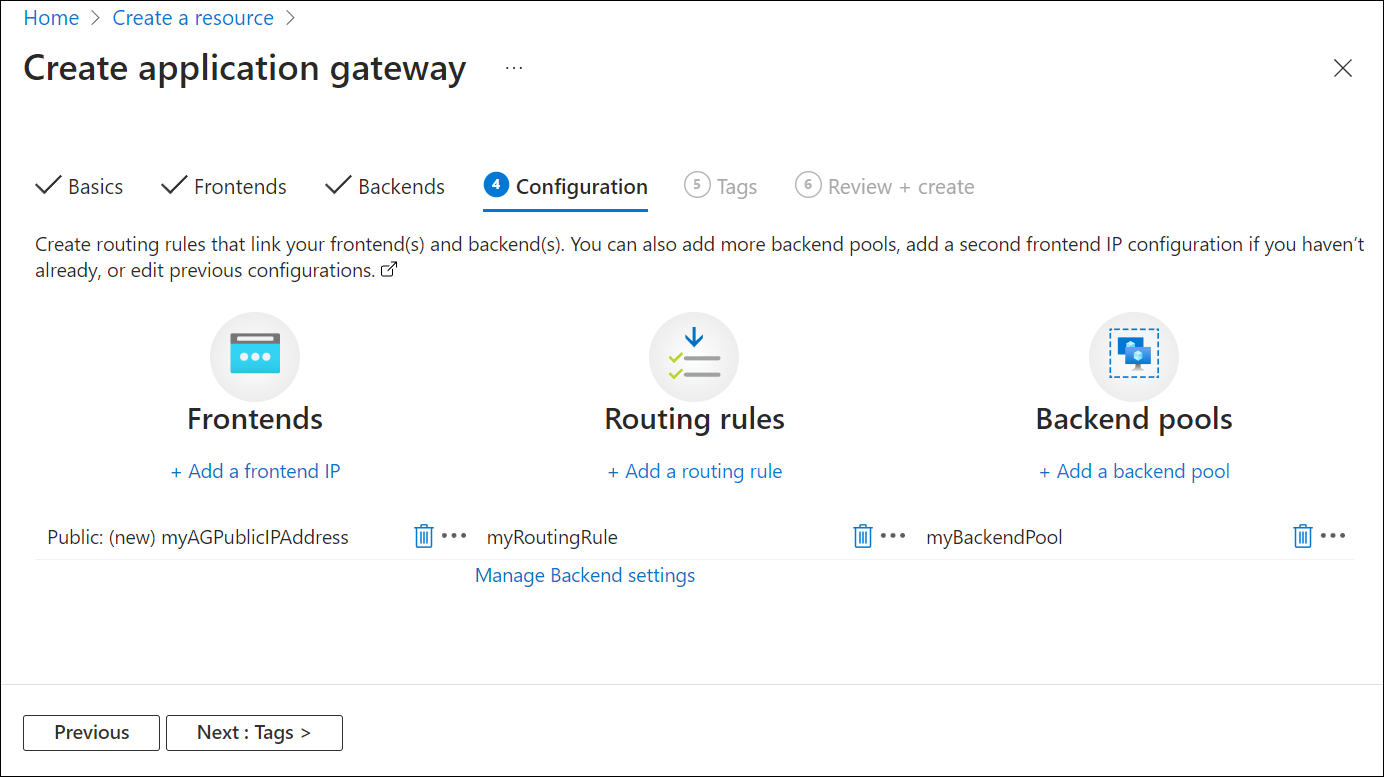

    Uma captura de tela da criação de uma regra de roteamento de gateway de aplicativo.

  7. Selecione Avançar: Marcas e, em seguida, Avançar: Revisar + criar.

Guia Examinar + criar

Examine as configurações na guia Examinar + criar e selecione Criar para criar a rede virtual, o endereço IP público e o gateway de aplicativo. Pode levar vários minutos para que o Azure crie o gateway de aplicativo. Aguarde até que a implantação seja concluída com êxito antes de passar para a próxima seção.

Adicionar destinos de back-end

Neste exemplo, você usa máquinas virtuais como o back-end de destino. Você pode criar máquinas virtuais ou usar as existentes. Você criará duas máquinas virtuais como servidores de back-end para o gateway de aplicativo.

Para fazer isso:

  1. Criar duas novas VMS, myVM e myVM2, para serem usadas como servidores back-end.
  2. Instale IIS nas máquinas virtuais para verificar se o gateway de aplicativo foi criado com êxito.
  3. Adicione os servidores back-end ao pool de back-end.

Criar uma máquina virtual

  1. No menu do portal do Azure ou na Página Inicial, selecione Criar um recurso.

  2. Selecione Criar no Windows Server 2019 Datacenter na lista de Produtos populares do Marketplace. A página Criar uma máquina virtual é exibida.
    O Gateway de Aplicativo pode rotear o tráfego para qualquer tipo de máquina virtual usada no pool de back-end. Neste exemplo, você usa uma máquina virtual do Windows Server 2019 Datacenter.

  3. Insira esses valores na guia Noções básicas para as seguintes configurações de máquina virtual:

    • Grupo de recursos: selecione myResourceGroup para o nome do grupo de recursos.
    • Nome da máquina virtual: Insira myVM para o nome da máquina virtual.
    • Região: Selecione a mesma região em que você criou o gateway de aplicativo.
    • Nome de usuário: digite um nome para o nome de usuário do administrador.
    • Senha: Digite uma senha.
    • Porta de entrada públicas: Nenhum.

  4. Aceite os outros padrões e selecione Próximo: Discos.

  5. Aceite os padrões na guia Discos e selecione Próximo: Rede.

  6. Na guia Rede, verifique se myVNet está selecionado para a Rede virtual e se a Sub-rede está definida como myBackendSubnet. Aceite os outros padrões e selecione Próximo: Gerenciamento.
    O Gateway de Aplicativo pode se comunicar com instâncias fora da rede virtual em que ele está, mas é necessário garantir que há conectividade IP.

  7. Selecione a guia Avançar: Monitoramento e defina o diagnóstico de inicialização como Desabilitar. Aceite os outros padrões e selecione Revisar + criar.

  8. Na guia Revisar + criar, examine as configurações, corrija os erros de validação e selecione Criar.

  9. Aguarde a criação da máquina virtual concluir antes de continuar.

Instalar IIS para teste

Neste exemplo, você instala o IIS nas máquinas virtuais para verificar se o Azure criou o gateway de aplicativo com êxito.

  1. Abra o PowerShell do Azure.

    Selecione Cloud Shell na barra de navegação superior do portal do Azure e selecione PowerShell na lista suspensa.

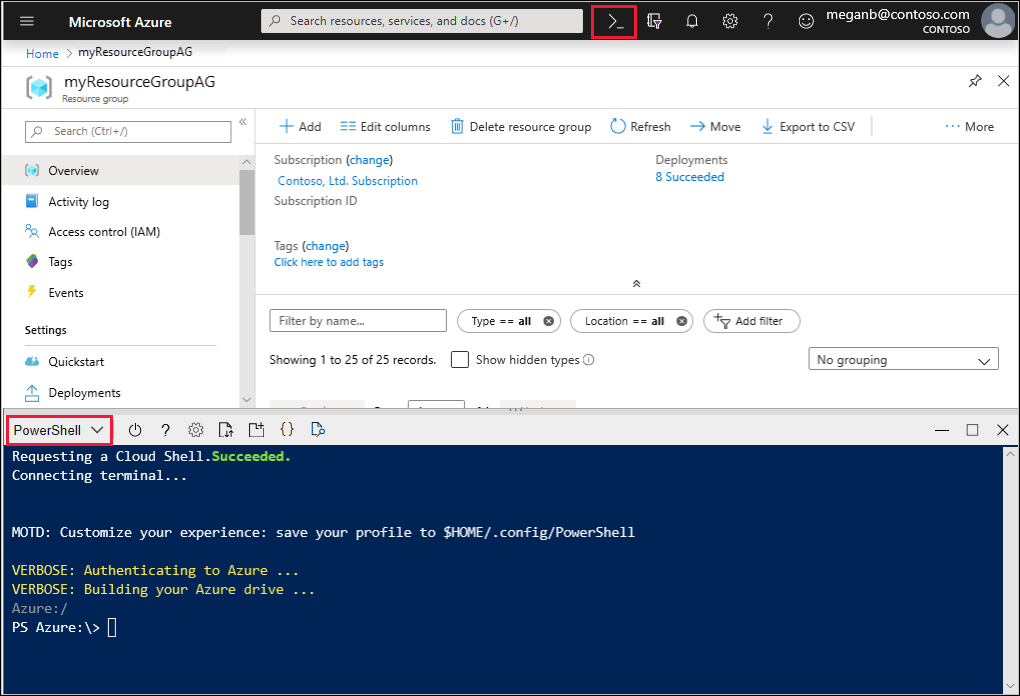

    Uma captura de tela mostrando a instalação de uma extensão personalizada.

  2. Execute o comando a seguir para instalar o IIS na máquina virtual. Altere o parâmetro Local, se necessário:

    Set-AzVMExtension `
  -ResourceGroupName myResourceGroupAG `
  -ExtensionName IIS `
  -VMName myVM `
  -Publisher Microsoft.Compute `
  -ExtensionType CustomScriptExtension `
  -TypeHandlerVersion 1.4 `
  -SettingString '{"commandToExecute":"powershell Add-WindowsFeature Web-Server; powershell Add-Content -Path \"C:\\inetpub\\wwwroot\\Default.htm\" -Value $($env:computername)"}' `
  -Location EastUS

  3. Crie uma segunda máquina virtual e instale o IIS usando as etapas que você concluiu anteriormente. Use myVM2 para o nome da máquina virtual e a configuração VMName do cmdlet Set-AzVMExtension.

Adicionar servidores back-end ao pool de back-end

  1. No menu portal do Azure, selecione Todos os recursos ou pesquise e selecione Todos os recursos. Em seguida, selecione myAppGateway.

  2. Selecione Pools de back-end no menu esquerdo.

  3. Selecione myBackendPool.

  4. Em Destinos de Back-end, Tipo de destino, selecione Máquina virtual na lista suspensa.

  5. Em Destino, selecione as máquinas virtuais myVM e myVM2 e suas interfaces de rede associadas nas listas suspensas.

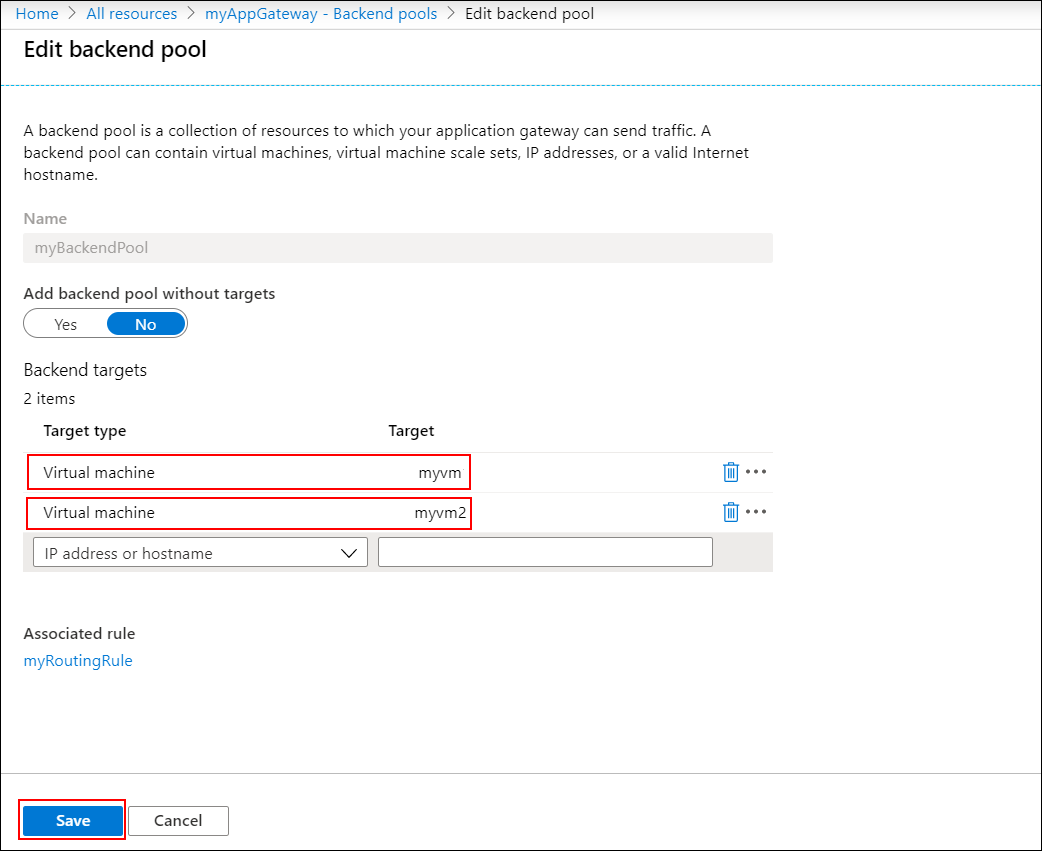

    Uma captura de tela da adição de servidores de back-end.

  6. Selecione Salvar.

  7. Aguarde a conclusão da implantação antes de prosseguir para a próxima etapa.

Testar o gateway de aplicativo

Embora o IIS não seja exigido para criar o gateway de aplicativo, você o instalou neste início rápido para verificar se o Azure criou o gateway de aplicativo com êxito.

Use o IIS para testar o gateway de aplicativo:

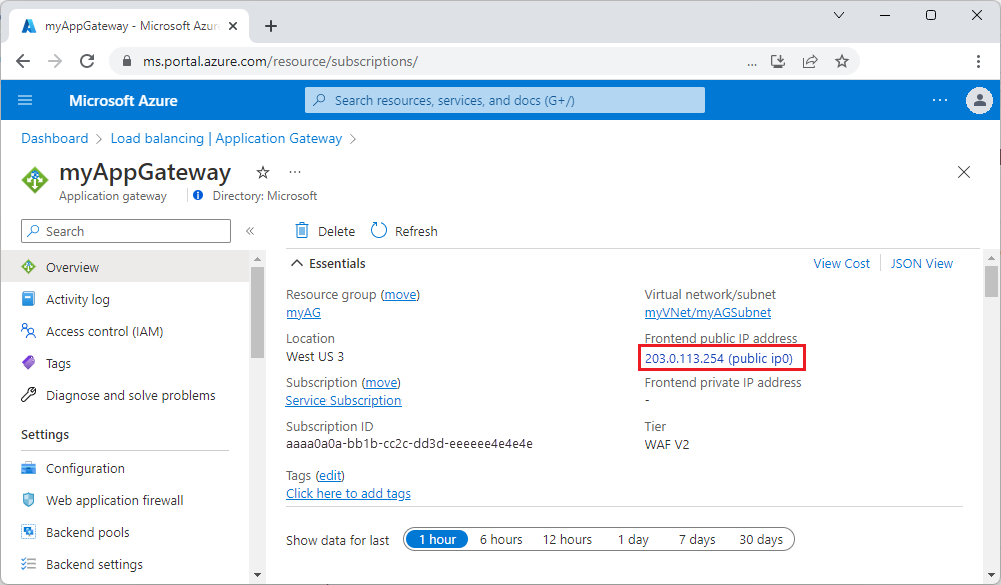

  1. Localize o endereço IP público para o gateway de aplicativo na página Visão geral. Uma captura de tela da gravação do endereço IP público do gateway de aplicativo. Ou, então, selecione Todos os recursos, insira myAGPublicIPAddress na caixa de pesquisa e selecione-o nos resultados da pesquisa. O Azure exibe o endereço IP público na página Visão geral.

  2. Copie o endereço IP público e cole-o na barra de endereços do seu navegador para procurar esse endereço IP.

  3. Verifique a resposta. Uma resposta válida verifica se o gateway de aplicativo foi criado com êxito e é capaz de conectar-se com êxito ao back-end.

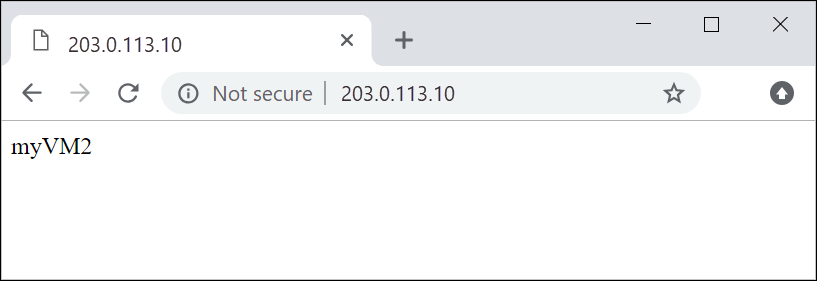

    Uma exibição de tela exibindo um teste bem-sucedido do gateway de aplicativo.

    Atualize o navegador várias vezes e você deverá ver conexões com myVM e myVM2.

Limpar os recursos

Quando não precisar mais dos recursos que você criou com o gateway de aplicativo, exclua o grupo de recursos. Ao excluir o grupo de recursos, você também remove o gateway de aplicativo e todos os recursos relacionados.

Para excluir o grupo de recursos:

  1. No menu do portal do Azure, selecione Grupos de recursos ou pesquise e selecione Grupos de recursos.
  2. Na página Grupos de recursos, pesquise por myResourceGroupAG na lista e, em seguida, selecione.
  3. Na página Grupo de recursos, selecione Excluir grupo de recursos.
  4. Insira myResourceGroupAG em DIGITAR O NOME DO GRUPO DE RECURSOS e selecione Excluir

Cancelar o registro da versão prévia

Cancele o registro para a versão prévia usando o Azure PowerShell:

Set-AzContext -Subscription <subscription-id>
Get-AzProviderFeature -FeatureName AllowApplicationGatewayBasicSku -ProviderNamespace "Microsoft.Network"
Unregister-AzProviderFeature -FeatureName AllowApplicationGatewayBasicSku -ProviderNamespace Microsoft.Network

Próximas etapas

Tutorial: Configurar um gateway de aplicativo com o encerramento de TLS usando o portal do Azure
