Rotear o tráfego da Web baseado na URL usando a CLI do Azure

Artigo
04/29/2023

Como um administrador de TI que gerencia tráfego da Web, você deseja ajudar seus clientes e usuários a obter as informações necessárias o mais rápido possível. Uma maneira de otimizar essa experiência é roteando diferentes tipos de tráfego da Web para recursos de servidor diferentes. Este artigo mostra como usar a CLI do Azure para instalar e configurar o roteamento do Gateway de Aplicativo para vários tipos de tráfego do seu aplicativo. O roteamento, em seguida, direciona o tráfego para pools de servidor diferentes com base na URL.

URL routing example

Neste artigo, você aprenderá como:

Criar um grupo de recursos para os recursos de rede necessários
Criar os recursos de rede
Criar um gateway de aplicativo para o tráfego proveniente de seu aplicativo
Especificar pools de servidores e regras de roteamento para vários tipos de tráfego
Criar um conjunto de dimensionamento para cada pool para que o pool possa fazer o dimensionamento automaticamente
Executar um teste para que você possa verificar se os diferentes tipos de tráfego estão indo para os pools corretos

Se preferir, você pode concluir este procedimento usando o Azure PowerShell ou o portal do Azure.

Caso você não tenha uma assinatura do Azure, crie uma conta gratuita do Azure antes de começar.

Pré-requisitos

Use o ambiente Bash no Azure Cloud Shell. Para obter mais informações, confira Início Rápido para Bash no Azure Cloud Shell.
Se preferir executar os comandos de referência da CLI localmente, instale a CLI do Azure. Para execuções no Windows ou no macOS, considere executar a CLI do Azure em um contêiner do Docker. Para saber mais, confira Como executar a CLI do Azure em um contêiner do Docker.
- Se estiver usando uma instalação local, entre com a CLI do Azure usando o comando az login. Para concluir o processo de autenticação, siga as etapas exibidas no terminal. Para ver outras opções de entrada, confira Conectar-se com a CLI do Azure.
- Quando solicitado, instale a extensão da CLI do Azure no primeiro uso. Para obter mais informações sobre extensões, confira Usar extensões com a CLI do Azure.
- Execute az version para localizar a versão e as bibliotecas dependentes que estão instaladas. Para fazer a atualização para a versão mais recente, execute az upgrade.

Este tutorial requer a versão 2.0.4 ou posterior da CLI do Azure. Se você está usando o Azure Cloud Shell, a versão mais recente já está instalada.

Criar um grupo de recursos

Um grupo de recursos é um contêiner lógico nos quais os recursos do Azure são implantados e gerenciados. Crie um grupos de recursos usando az group create.

O exemplo a seguir cria um grupo de recursos denominado myResourceGroupAG no local eastus.

az group create --name myResourceGroupAG --location eastus

Criar recursos da rede

Criar a rede virtual denominada myVNet e a sub-rede denominada myAGSubnet usando az network vnet create. Em seguida, adicione uma sub-rede denominada myBackendSubnet, requerida pelos servidores de back-end, usando az network vnet subnet create. Crie o endereço IP público denominado myAGPublicIPAddress usando az network public-ip create.

az network vnet create \
  --name myVNet \
  --resource-group myResourceGroupAG \
  --location eastus \
  --address-prefix 10.0.0.0/16 \
  --subnet-name myAGSubnet \
  --subnet-prefix 10.0.1.0/24

az network vnet subnet create \
  --name myBackendSubnet \
  --resource-group myResourceGroupAG \
  --vnet-name myVNet \
  --address-prefix 10.0.2.0/24

az network public-ip create \
  --resource-group myResourceGroupAG \
  --name myAGPublicIPAddress \
  --allocation-method Static \
  --sku Standard

Criar o gateway de aplicativo com um mapa de URL

Use az network application-gateway create para criar um gateway de aplicativo denominado myAppGateway. Quando você cria um gateway de aplicativo usando a CLI do Azure, você pode especificar informações de configuração, como configurações de HTTP, sku e capacidade. O gateway de aplicativo é atribuído a myAGSubnet e myAGPublicIPAddress.

az network application-gateway create \
  --name myAppGateway \
  --location eastus \
  --resource-group myResourceGroupAG \
  --vnet-name myVNet \
  --subnet myAGsubnet \
  --capacity 2 \
  --sku Standard_v2 \
  --http-settings-cookie-based-affinity Disabled \
  --frontend-port 80 \
  --http-settings-port 80 \
  --http-settings-protocol Http \
  --public-ip-address myAGPublicIPAddress \
  --priority 100

Pode levar vários minutos para criar o gateway de aplicativo. Depois de criar o gateway de aplicativo, você pode ver estes novos recursos:

Recurso	Descrição
appGatewayBackendPool	Um gateway de aplicativo deve ter pelo menos um pool de endereços de back-end.
appGatewayBackendHttpSettings	Especifica que a porta 80 e um protocolo HTTP são usados para comunicação.
appGatewayHttpListener	O ouvinte padrão associado ao appGatewayBackendPool
appGatewayFrontendIP	Atribui myAGPublicIPAddress ao appGatewayHttpListener.
rule1	A regra padrão de roteamento que está associada ao appGatewayHttpListener.

Adicionar pools de back-end de imagem e vídeo e uma porta

Adicione os pools de back-end denominados imagesBackendPool e videoBackendPool ao gateway de aplicativo usando az network application-gateway address-pool create. Você adiciona a porta de front-end para os pools usando az network application-gateway frontend-port create.

az network application-gateway address-pool create \
  --gateway-name myAppGateway \
  --resource-group myResourceGroupAG \
  --name imagesBackendPool

az network application-gateway address-pool create \
  --gateway-name myAppGateway \
  --resource-group myResourceGroupAG \
  --name videoBackendPool

az network application-gateway frontend-port create \
  --port 8080 \
  --gateway-name myAppGateway \
  --resource-group myResourceGroupAG \
  --name port8080

Adicionar um ouvinte de back-end

Adicione o ouvinte de back-end denominado backendListener, que é necessário para rotear o tráfego usando az network application-gateway http-listener create.

az network application-gateway http-listener create \
  --name backendListener \
  --frontend-ip appGatewayFrontendIP \
  --frontend-port port8080 \
  --resource-group myResourceGroupAG \
  --gateway-name myAppGateway

Adicionar um mapa de caminho da URL

Os mapas de caminho de URL certificam que as URLs específicas sejam roteadas para pools de back-end específicos. Crie mapas de caminho da URL chamados imagePathRule e videoPathRule usando az network application-gateway url-path-map create e az network application-gateway url-path-map rule create.

az network application-gateway url-path-map create \
  --gateway-name myAppGateway \
  --name myPathMap \
  --paths /images/* \
  --resource-group myResourceGroupAG \
  --address-pool imagesBackendPool \
  --default-address-pool appGatewayBackendPool \
  --default-http-settings appGatewayBackendHttpSettings \
  --http-settings appGatewayBackendHttpSettings \
  --rule-name imagePathRule

az network application-gateway url-path-map rule create \
  --gateway-name myAppGateway \
  --name videoPathRule \
  --resource-group myResourceGroupAG \
  --path-map-name myPathMap \
  --paths /video/* \
  --address-pool videoBackendPool \
  --http-settings appGatewayBackendHttpSettings

Adicionar uma regra de roteamento

A regra de roteamento associa o mapa de URL ao listener que você criou. Adicione uma regra denominada rule2 usando az network application-gateway rule create.

az network application-gateway rule create \
  --gateway-name myAppGateway \
  --name rule2 \
  --resource-group myResourceGroupAG \
  --http-listener backendListener \
  --rule-type PathBasedRouting \
  --url-path-map myPathMap \
  --address-pool appGatewayBackendPool \
  --priority 200

Criar Conjuntos de Dimensionamento de Máquinas Virtuais

Neste artigo, você cria três Conjuntos de Dimensionamento de Máquinas Virtuais que oferecem suporte a três pools de back-end que você criou. Os conjuntos de dimensionamento que você cria são denominados myvmss1, myvmss2, e myvmss3. Cada conjunto de dimensionamento contém duas instâncias de máquina virtual nas quais você instala o NGINX.

for i in `seq 1 3`; do

  if [ $i -eq 1 ]
  then
    poolName="appGatewayBackendPool"
  fi

  if [ $i -eq 2 ]
  then
    poolName="imagesBackendPool"
  fi

  if [ $i -eq 3 ]
  then
    poolName="videoBackendPool"
  fi

  az vmss create \
    --name myvmss$i \
    --resource-group myResourceGroupAG \
    --image Ubuntu2204 \
    --admin-username azureuser \
    --admin-password Azure123456! \
    --instance-count 2 \
    --vnet-name myVNet \
    --subnet myBackendSubnet \
    --vm-sku Standard_DS2 \
    --upgrade-policy-mode Automatic \
    --app-gateway myAppGateway \
    --backend-pool-name $poolName
done

Instalar o NGINX

for i in `seq 1 3`; do
  az vmss extension set \
    --publisher Microsoft.Azure.Extensions \
    --version 2.0 \
    --name CustomScript \
    --resource-group myResourceGroupAG \
    --vmss-name myvmss$i \
    --settings '{ "fileUris": ["https://raw.githubusercontent.com/Azure/azure-docs-powershell-samples/master/application-gateway/iis/install_nginx.sh"], "commandToExecute": "./install_nginx.sh" }'
done

Testar o gateway de aplicativo

Para obter o endereço IP público do gateway de aplicativo, use az network public-ip show. Copie o endereço IP público e cole-o na barra de endereços do seu navegador. Como http://40.121.222.19, http://40.121.222.19:8080/images/test.htm ou http://40.121.222.19:8080/video/test.htm.

az network public-ip show \
  --resource-group myResourceGroupAG \
  --name myAGPublicIPAddress \
  --query [ipAddress] \
  --output tsv

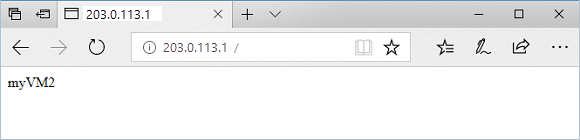

Test base URL in application gateway

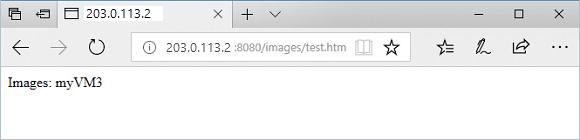

Altere a URL para http://<ip-address>:8080/images/test.html, substituindo o endereço IP por <ip-address> e você deverá ver algo semelhante ao exemplo a seguir:

Test images URL in application gateway

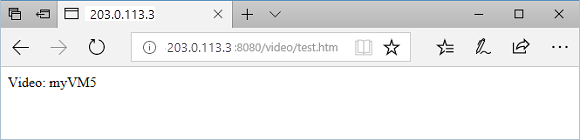

Altere a URL para http://<ip-address>:8080/video/test.html, substituindo o endereço IP por <ip-address>. Você deverá ver algo semelhante ao seguinte exemplo.

Test video URL in application gateway

Limpar os recursos

Quando não forem mais necessários, remova o grupo de recursos, o gateway de aplicativo e todos os recursos relacionados.

az group delete --name myResourceGroupAG

Próximas etapas

Criar um gateway de aplicativo com o redirecionamento baseado em caminhos de URL
