Tutorial: Configurar a rede para a sua nuvem privada da VMware no Azure

  • Artigo

Uma nuvem privada da Solução VMware no Azure requer uma Rede Virtual do Azure. Como a Solução VMware no Azure não é compatível com uma instância do vCenter Server local, você precisará realizar algumas etapas extras para integrá-la com seu ambiente local. Você também precisa configurar um gateway de rede virtual e um circuito do Azure ExpressRoute.

Se você planeja escalar seus hosts da Solução VMware no Azure usando armazenamentos de dados do Azure NetApp Files, é crucial implantar a rede virtual perto de seus hosts com um gateway de rede virtual do ExpressRoute. Quanto mais perto o armazenamento estiver dos hosts, melhor será o desempenho.

Neste tutorial, você aprenderá a:

  • Crie uma rede virtual.
  • Crie um gateway de rede virtual.
  • Conecte um circuito do ExpressRoute ao gateway.

Este tutorial pressupõe que você concluiu o tutorial anterior sobre como criar uma nuvem privada.

Observação

Antes de criar uma rede virtual, avalie se deseja se conectar à Solução VMware no Azure usando uma rede virtual existente ou criando uma nova:

Pré-requisitos

  • Verifique se a rede virtual que você usa para este tutorial:

    • Contém uma sub-rede de gateway.
    • Está localizada na mesma região que a nuvem privada da Solução VMware no Azure.
    • Estar no mesmo grupo de recursos que a nuvem privada da Solução VMware no Azure.
    • Contém um espaço de endereço que não se sobrepõe ao CIDR na nuvem privada da Solução VMware no Azure.

  • Valide que o design da solução está dentro dos limites de Solução VMware no Azure.

Conectar-se à nuvem privada usando o recurso de conexão de VNet do Azure

Você pode aproveitar o recurso Conexão com VNet do Azure se quiser se conectar à Solução VMware no Azure usando uma rede virtual existente ou criando uma rede virtual.

Conexão com VNet do Azure é uma função para configurar a conectividade de rede virtual. Ela não registra o estado de configuração. Navegue pelo portal do Azure para verificar quais configurações já estão definidas.

Selecionar uma rede virtual existente

Quando você seleciona uma VNet existente, o modelo do ARM (Azure Resource Manager) que cria a VNet e outros recursos é reimplantado. Os recursos, nesse caso, são o endereço IP público, o gateway, a conexão de gateway e a chave de autorização do ExpressRoute.

Se tudo já estiver configurado, a implantação não mudará nada. No entanto, se alguma coisa estiver faltando, ela será criada automaticamente. Por exemplo, se o a sub-rede do gateway estiver ausente, ela será adicionada durante a implantação.

  1. Na portal do Azure, selecione a nuvem privada da Solução VMware no Azure.

  2. Em Gerenciar, selecione Conectividade.

  3. Selecione a guia Conexão com VNet do Azure e selecione a VNet existente.

    Captura de tela que mostra a guia Conectar-se à VNet do Azure com uma rede virtual existente selecionada.

  4. Selecione Salvar.

Neste ponto, a rede virtual detecta se os espaços de endereço IP se sobrepõem entre a Solução VMware no Azure e a rede virtual. Se forem detectados espaços de endereço IP sobrepostos, altere o endereço de rede da nuvem privada ou da rede virtual para que eles não se sobreponham.

Criar uma nova rede virtual

Quando você cria uma VNet, os componentes necessários para se conectar à Solução VMware no Azure são criados automaticamente.

  1. Na portal do Azure, selecione a nuvem privada da Solução VMware no Azure.

  2. Em Gerenciar, selecione Conectividade.

  3. Selecione a guia Conexão com VNet do Azure e escolha Criar.

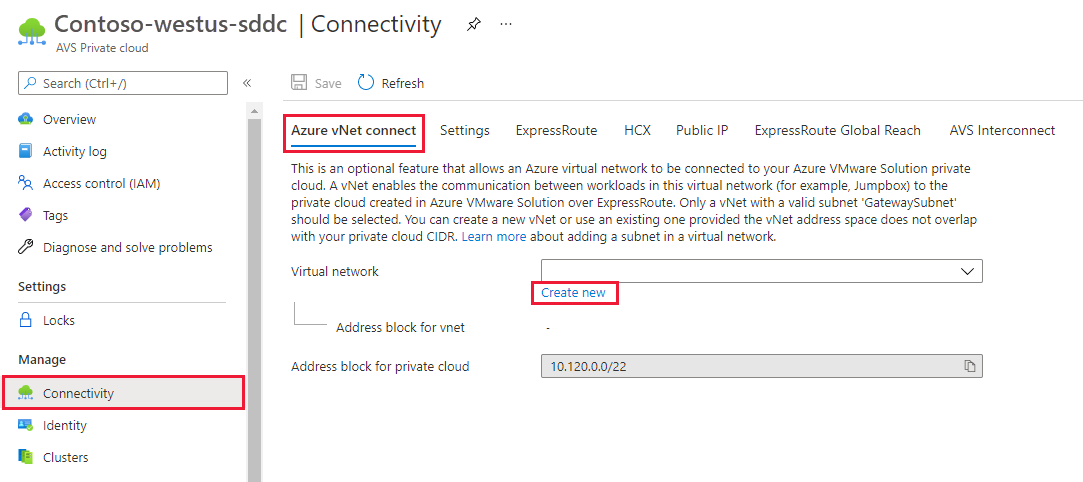

    Captura de tela que mostra a guia conexão de VNet do Azure e o link para criar uma rede virtual.

  4. Forneça ou atualize as informações para a nova VNet e selecione OK.

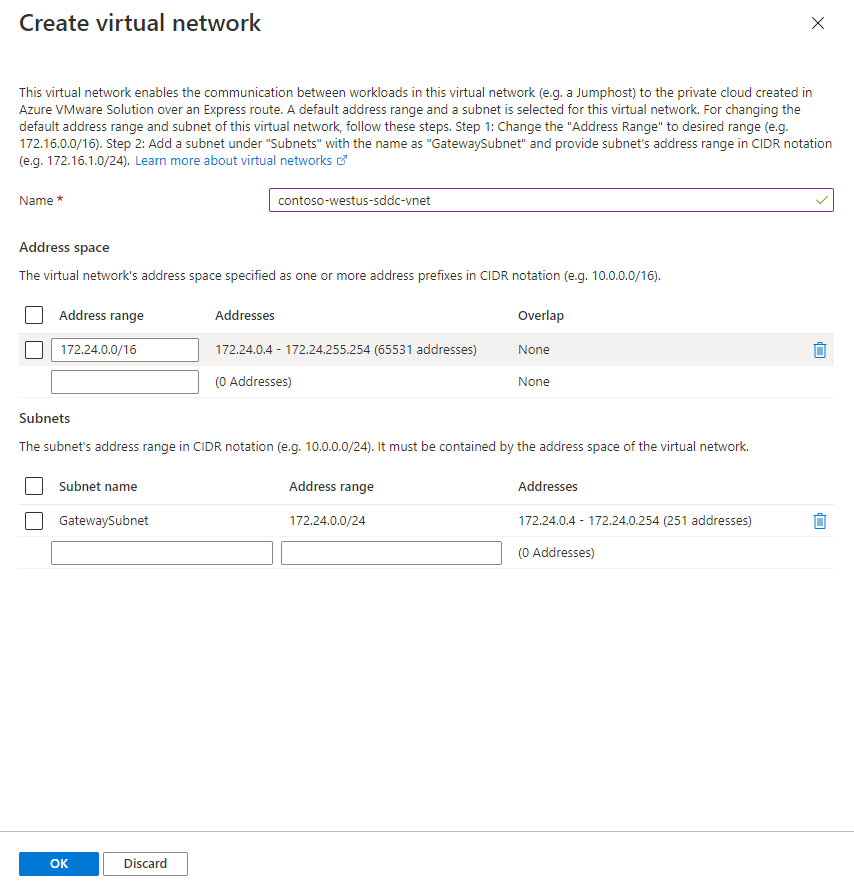

    Captura de tela que mostra o painel para criar uma rede virtual.

Neste ponto, a rede virtual detecta se os espaços de endereço IP se sobrepõem entre a Solução VMware no Azure e a rede virtual. Se forem detectados espaços de endereço IP sobrepostos, altere o endereço de rede da nuvem privada ou da rede virtual para que eles não se sobreponham.

A VNet com o intervalo de endereços fornecido e GatewaySubnet é criada em sua assinatura e grupo de recursos.

Conectar-se a uma nuvem privada manualmente

Criar uma rede virtual manualmente

  1. Entre no portal do Azure ou, se necessário, no portal do Azure Governamental.

  2. Vá para o grupo de recursos que você criou no tutorial para criar uma nuvem privada e selecione + Adicionar para definir um novo recurso.

  3. Na caixa Pesquisar no Marketplace, insira rede virtual. Localize o recurso de rede virtual e selecione-o.

  4. Na página Rede Virtual, selecione Criar para configurar sua rede virtual para sua nuvem privada.

  5. Na página Criar rede virtual, insira os detalhes da sua rede virtual:

    1. Na guia Básico, insira um nome para a rede virtual, escolha a região apropriada e selecione Avançar: Endereços IP.

    2. Na guia Endereços IP, em Espaço de endereço IPv4, insira o espaço de endereço criado no tutorial anterior.

      Importante

      Use um espaço de endereço que não se sobreponha ao espaço de endereço usado quando você criou a nuvem privada no tutorial anterior.

    3. Clique em +Adicionar sub-rede. No painel Adicionar sub-rede, dê à sub-rede um nome e um intervalo de endereços apropriado e selecione Adicionar.

    4. Selecione Examinar + criar.

    5. Verifique as informações e selecione Criar.

      Captura de tela que mostra as configurações da nova rede virtual.

Quando a implantação terminar, você verá a rede virtual no grupo de recursos.

Criar um gateway de rede virtual

Agora que você criou uma rede virtual, crie um gateway de rede virtual:

  1. Em seu grupo de recursos, selecione + Adicionar para adicionar um novo recurso.

  2. Na caixa de texto Pesquisar no Marketplace, digite gateway de rede virtual. Localize o recurso de rede virtual e selecione-o.

  3. Na página Gateway de rede virtual, selecione Criar.

  4. Na guia Básico da página Criar gateway de rede virtual, forneça valores para os campos e selecione Examinar + criar.

    Campo Valor
    Assinatura O valor está preenchido com a assinatura à qual o grupo de recursos pertence.
    Grupo de recursos O valor está preenchido com o grupo de recursos atual. Esse deve ser o grupo de recursos criado em um teste anterior.
    Nome Insira um nome exclusivo para o gateway de rede virtual.
    Região Selecione a localização geográfica do gateway de rede virtual.
    Tipo de gateway Selecione ExpressRoute.
    SKU Selecione o tipo de gateway apropriado para sua carga de trabalho.
    Para os armazenamentos de dados do Azure NetApp Files, selecione UltraPerformance ou ErGw3Az.
    Rede virtual Selecione a rede virtual criada anteriormente. Se você não vir a rede virtual, verifique se a região do gateway corresponde à região da rede virtual.
    Intervalo de endereços da sub-rede do gateway O valor é preenchido quando você seleciona a rede virtual. Não altere o valor padrão.
    Endereço IP público Selecione Criar novo.

    Captura de tela que mostra os detalhes de um gateway de rede virtual.

  5. Verifique se os detalhes estão corretos e selecione Criar para iniciar a implantação do gateway de rede virtual.

Após a conclusão da implantação, vá para a próxima seção para conectar o ExpressRoute ao gateway de rede virtual que contém sua nuvem privada da Solução VMware no Azure.

Conectar o ExpressRoute ao gateway de rede virtual

Agora que você implantou um gateway de rede virtual, adicione uma conexão entre ele e sua nuvem privada da Solução VMware no Azure:

  1. Solicite uma chave de autorização do ExpressRoute:

    1. Na portal do Azure, selecione a nuvem privada da Solução VMware no Azure.

    2. Em Gerenciar, selecione Conectividade.

    3. Selecione a guia ExpressRoute e selecione + Solicitar uma chave de autorização.

      Captura de tela que mostra seleções para solicitar uma chave de autorização do ExpressRoute.

    4. Forneça um nome para a chave de autorização e selecione Criar.

      Pode levar cerca de 30 segundos para criar a chave. Depois de criada, a chave aparece na lista de chaves de autorização para a nuvem privada.

      A captura de tela mostra a chave de autorização do Alcance Global do ExpressRoute.

    5. Copie a chave de autorização e a ID do ExpressRoute. Você precisa deles para concluir o emparelhamento. A chave de autorização desaparece depois de algum tempo, portanto, copie-a assim que ela for exibida.

  2. Procure o gateway de rede virtual que você pretende usar e selecione Conexões>+ Adicionar.

  3. No painel Adicionar conexão, forneça os valores a seguir e selecione OK.

    Campo Valor
    Nome Insira um nome para a conexão.
    Tipo de conexão Selecione ExpressRoute.
    Resgatar autorização Verifique se essa caixa de seleção está marcada.
    Gateway de rede virtual O valor é pré-preenchido com o gateway de rede virtual que você pretende usar.
    Chave de autorização Cole a chave de autorização que você copiou anteriormente.
    URI de circuito de par Cole a ID do ExpressRoute que você copiou anteriormente.

    Captura de tela que mostra o painel para adicionar uma conexão do ExpressRoute a um gateway de rede virtual.

Um status de Bem-sucedido indica que você terminou de criar a conexão entre o circuito do ExpressRoute e sua rede virtual.

A captura de tela que mostra uma conexão de gateway de rede virtual bem-sucedida.

Próxima etapa

Prossiga para o próximo tutorial para saber como criar os segmentos de rede NSX usados para VMs no vCenter Server:

Criar um segmento de rede NSX
