Tutorial: adicionar um segmento de rede do NSX-T Data Center na Solução VMware no Azure
Depois de implantar a Solução VMware no Azure, você poderá configurar um segmento de rede NSX-T Data Center pelo NSX-T Manager ou pelo portal do Azure. Depois de configurados, os segmentos ficam visíveis na Solução VMware no Azure, no NSX-T Manager e no vCenter Server. O Data Center do NSX-T vem pré-provisionado por padrão com um gateway de Camada 0 do NSX-T Data Center no modo Ativo/Ativo e um gateway de Camada 1 do NSX-T Data Center no modo Ativo/Em espera. Estes gateways permitem que você conecte os segmentos (comutadores virtuais de expressão NOT lógica) e forneça conectividade de Leste-Oeste e Norte-Sul.
Dica
O portal do Azure apresenta uma exibição simplificada das operações do NSX-T Data Center que um administrador do VMware precisa regularmente e é direcionado aos usuários que não estão familiarizados com o NSX-T Manager.
Neste tutorial, você aprenderá como:
- Adicionar segmentos de rede usando o NSX-T Manager ou o portal do Azure
- Verificar o novo segmento de rede
Pré-requisitos
Ter uma nuvem privada da Solução VMware no Azure com acesso às interfaces do vCenter Server e do NSX-T Manager. Para obter mais informações, confira o tutorial Configurar a rede.
Usar o portal do Azure para adicionar um segmento de rede do NSX-T Data Center
Observação
Se você planeja usar o DHCP, precisaráconfigurar um servidor DHCP ou uma retransmissão DHCP antes de configurar um segmento de rede de Data Center do NSX-T.

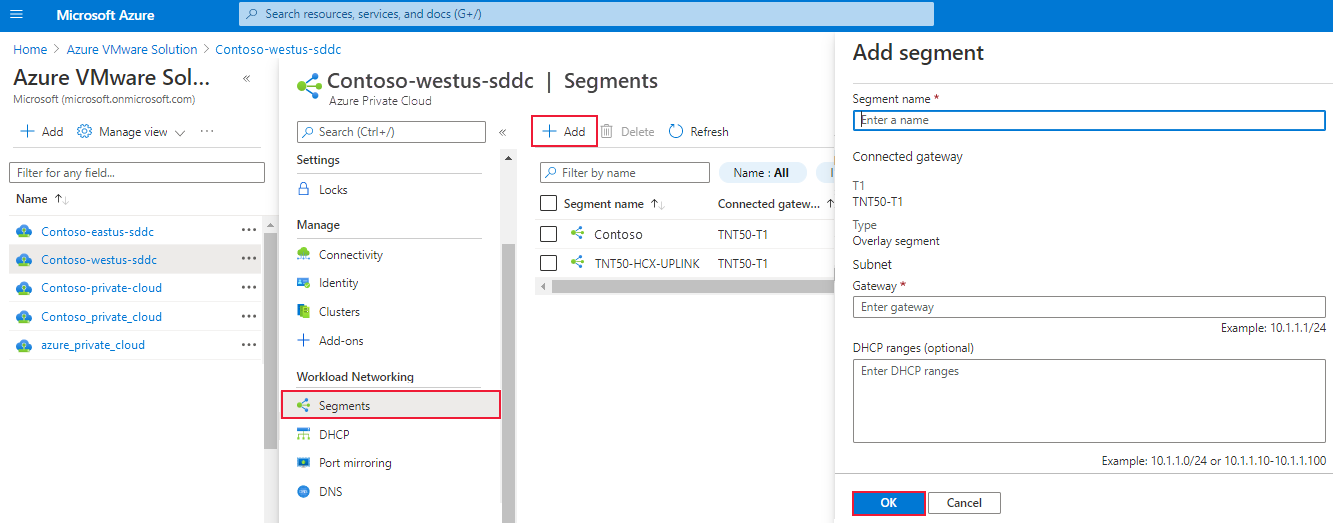

Em sua nuvem privada da Solução VMware no Azure, emRede de carga de trabalho,selecioneSegmentos>Adicionar.
Forneça os detalhes para o novo segmento de expressão NOT lógica e selecioneOK.
Nome do segmento – nome do segmento que está visível no servidor vCenter.
Gateway de sub-rede – endereço IP do gateway para a sub-rede do segmento com uma máscara de sub-rede. As VMs são anexadas a um segmento lógico e todas as VMs que se conectarem a esse segmento pertencerão à mesma sub-rede. Além disso, todas as VMs anexadas neste segmento lógico devem efetuar um endereço IP do mesmo semento.
DHCP(opcional)-intervalos DHCP de um segmento lógico. Configure um servidor DHCP ou uma retransmissão DHCP para consumir o DHCP em segmentos.
Observação
O Gateway conectado é selecionado por padrão e somente leitura. Ele mostra o Gateway de Camada 1 e o tipo de informações de segmento.
T1 - Nome do gateway da camada 1 no Gerenciador do NSX-T. A nuvem privada vem com um Gateway de Camada 0 do NSX-T no modo Ativo/Ativo e um Gateway de Camada 1 do NSX-T padrão no modo Ativo/Em espera. Os segmentos criados por meio do console serial da Solução VMware no Azure só se conectam ao Gateway da camada-1 padrão e as cargas de trabalho desses segmentos recebem a conectividade de Leste-Oeste e Norte-Sul. Você só pode criar mais Gateways da camada -1 por meio do Gerenciador de NSX-T. Os Gateways da camada-1 criados no console serial do Gerenciador do NSX-T não estão visíveis no console serial da Solução VMware no Azure.
O segmento de sobreposição dotipo-com suporte da Solução VMware no Azure.
O segmento agora está visível na Solução VMware no Azure, no NSX-T Manager e no servidor vCenter.
Usar o NSX-T Manager para adicionar segmentos de rede
As VMs (máquinas virtuais) criadas no vCenter Server são colocadas nos segmentos de rede criados no NSX-T Data Center e ficam visíveis no vCenter Server.

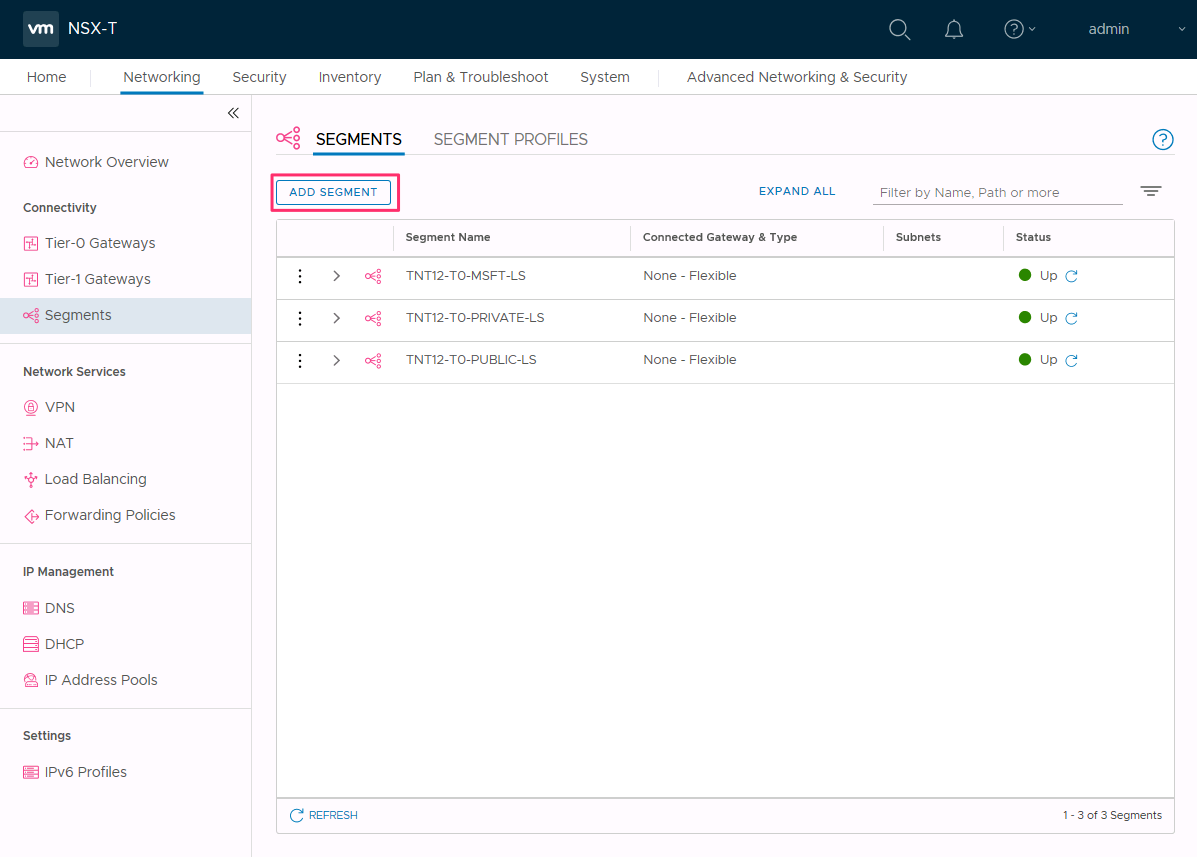

No NSX-T Manager, selecione Rede>Segmentos e, em seguida, selecione Adicionar Segmento.

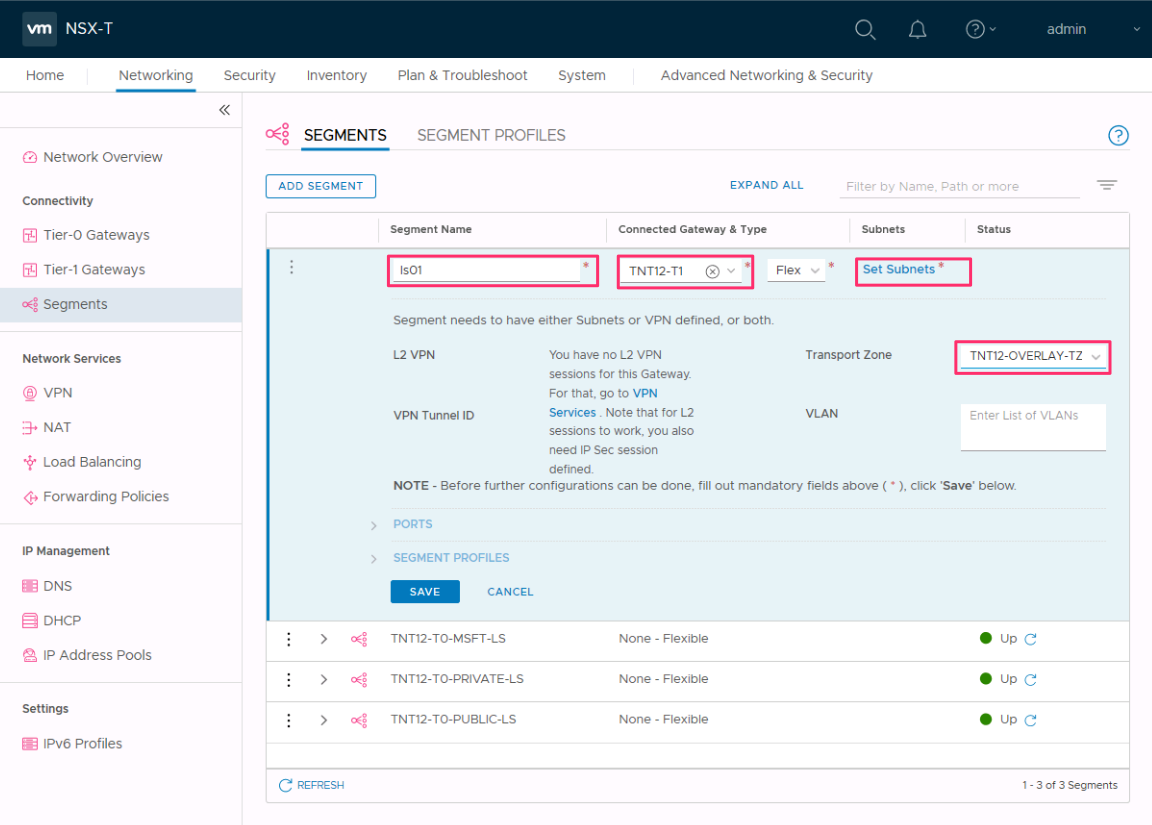

Insira um nome para o segmento.
Selecione o Gateway Tier-1 (TNTxx-T1) como o Gateway Conectado e deixe o Tipo como flexível.
Selecione a Zona de Transporte de sobreposição pré-configurada (TNTxx-OVERLAY-TZ) e, em seguida, selecione Definir Sub-redes.

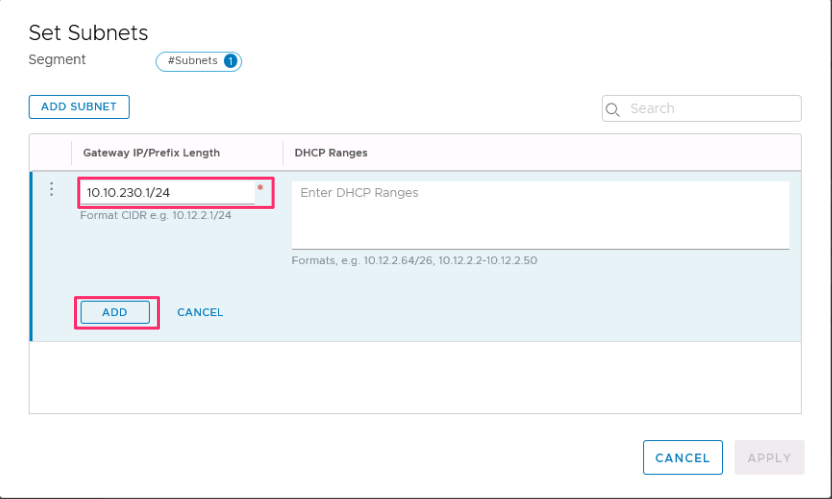

Insira o endereço IP do gateway e selecione Adicionar.
Importante
O endereço IP precisa estar em um bloco de endereço RFC1918 não sobreposto, o que garante a conexão com as VMs no novo segmento.
Selecione Aplicar e Salvar.
Selecione Não para recusar a opção de continuar configurando o segmento.
Verificar o novo segmento de rede
Verifique a presença do novo segmento de rede. Neste exemplo, ls01 é o novo segmento de rede.

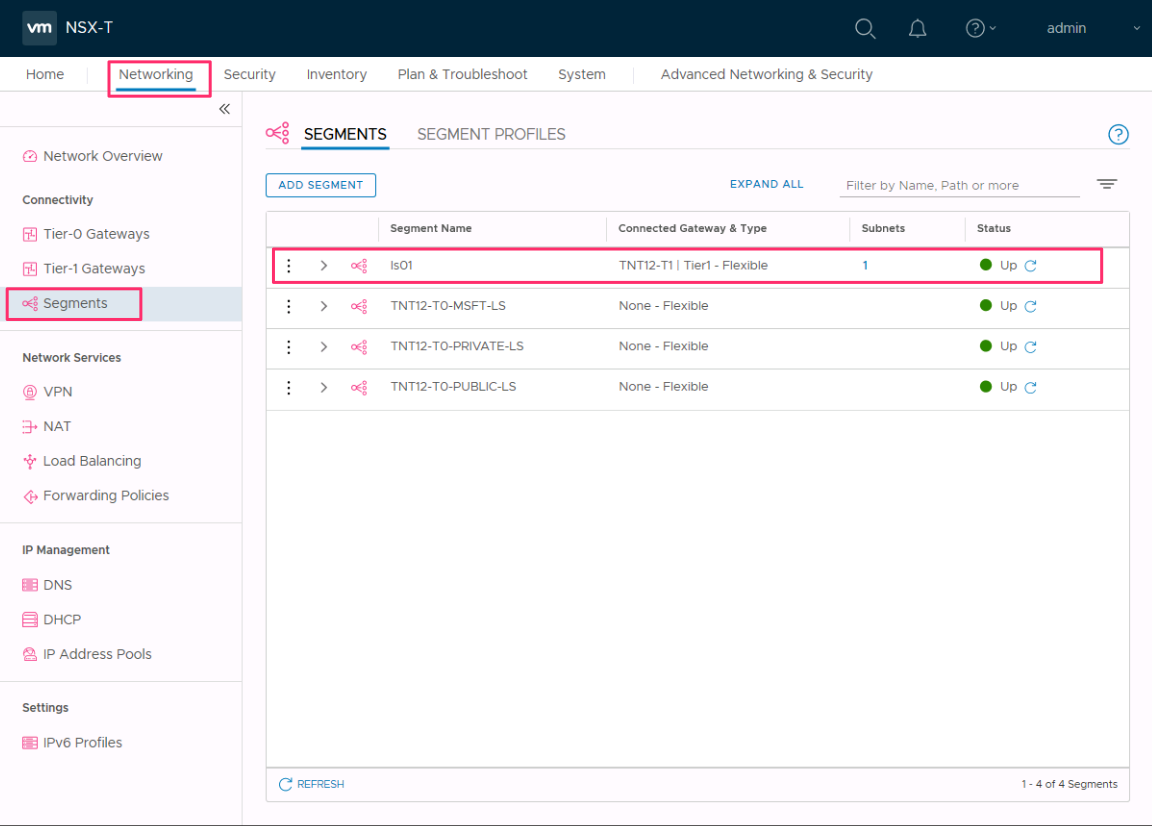

No NSX-T Manager, selecione Rede>Segmentos.

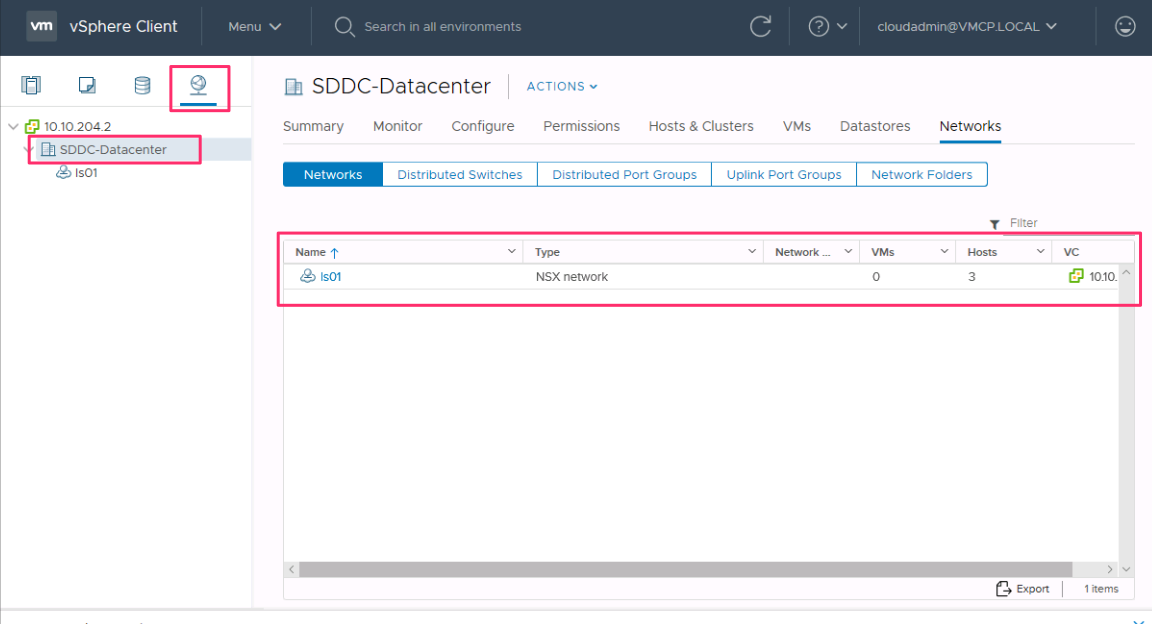

No vCenter Server, selecione Rede>SDDC-Datacenter.
Próximas etapas
Neste tutorial, você criou um segmento de rede do NSX-T Data Center para usar VMs no vCenter Server.
