Tutorial: implantar o Azure Bastion usando as configurações especificadas

Esse tutorial ajudará você a implantar o Azure Bastion pelo portal do Azure usando suas configurações manuais e uma SKU (camada do produto) que você especifica. O SKU determina os recursos e as conexões disponíveis para sua implantação. Para saber mais sobre SKUs, confira Definições de configuração – SKUs.

No portal do Azure, ao usar a opção Configurar manualmente para implantar o Bastion, você pode especificar valores de configuração, como contagens de instâncias e SKUs no momento da implantação. Depois de implantar o Bastion, você pode usar o SSH ou o RDP para se conectar a VMs (máquinas virtuais) na rede virtual por meio do Bastion usando os endereços IP privados das VMs. Quando você se conecta a uma VM, ela não precisa ter um IP, um software cliente, um agente nem configuração especial.

O diagrama a seguir mostra a arquitetura do Bastion.

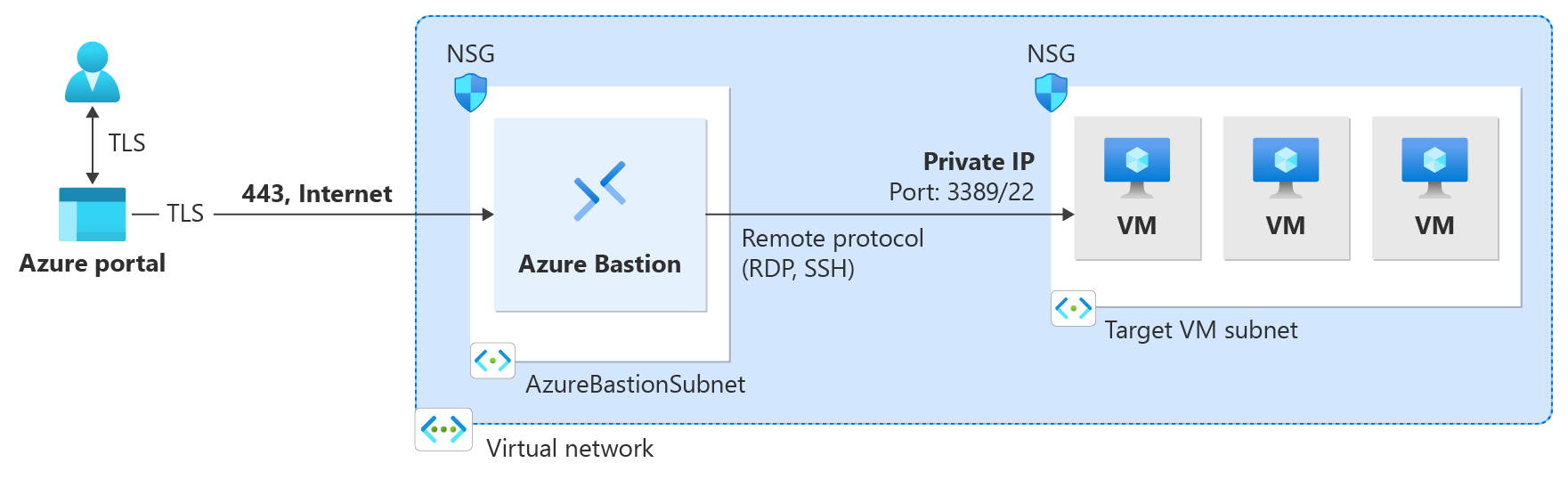

Diagrama mostrando a arquitetura do Azure Bastion.

Nesse tutorial, você implantará o Bastion usando a SKU Standard. Ajuste a escala de host (contagem de instâncias), compatível com a SKU Standard. Se você usar uma SKU inferior para a implantação, não poderá ajustar a escala de host. Você também pode selecionar uma zona de disponibilidade, dependendo da região para a qual deseja implantar.

Depois que a implantação for concluída, você se conectará à VM por meio do endereço IP privado. Se a VM tiver um endereço IP público que não seja mais necessário, remova-o.

Neste tutorial, você aprenderá a:

  • Implantar o Bastion em sua rede virtual.
  • Conectar-se a uma máquina virtual.
  • Remover o endereço IP público de uma máquina virtual.

Pré-requisitos

Para concluir este tutorial, você precisará desses recursos:

  • Uma assinatura do Azure. Se você não tiver uma conta gratuita, crie uma antes de começar.

  • Uma rede virtual na qual você implantará o Bastion.

  • Uma máquina virtual na rede virtual. Essa VM não faz parte da configuração do Bastion e não se torna um bastion host. Você se conecta a essa VM posteriormente neste tutorial por meio do Bastion. Se você não tiver uma VM, crie uma de acordo com o Início Rápido: criar uma VM do Windows ou o Início Rápido: criar uma VM do Linux.

  • Funções VM necessárias:

    • Função de leitor na máquina virtual
    • Função de leitor no NIC (adaptador de rede) com o IP privado da máquina virtual
  • Portas de entrada necessárias:

    • Para VMs do Windows: RDP (3389)
    • Para VMs do Linux: SSH (22)

Observação

Há suporte para o uso do Azure Bastion com zonas DNS privadas do Azure. No entanto, há restrições. Para obter mais informações, consulte as perguntas frequentes sobre o Azure Bastion.

Valores de exemplo

Use os valores de exemplo a seguir ao criar essa configuração ou substitua-os por valores próprios.

Valores básicos de rede virtual e VM

Nome Valor
Máquina virtual TestVM
Grupo de recursos TestRG1
Região Leste dos EUA
Rede virtual VNet1
Espaço de endereço 10.1.0.0/16
Sub-redes FrontEnd: 10.1.0.0/24

Valores do Bastion

Nome Valor
Nome VNet1-bastion
+ Nome da Sub-rede AzureBastionSubnet
Endereços de AzureBastionSubnet Uma sub-rede no espaço de endereço da rede virtual com uma máscara de sub-rede /26 ou superior, por exemplo, 10.1.1.0/26
Zona de disponibilidade Selecione o(s) valore(s) na lista suspensa, se desejado.
Camada/SKU Standard
Contagem de instâncias (escala de host) 3 ou superior
Endereço IP público Criar novo
Nome do endereço IP público VNet1-ip
SKU do endereço IP público Standard
Cessão Estático

Implantar o Bastion

Esta seção ajudará você a implantar o Bastion em sua rede virtual. Após a implantação do Bastion, você poderá se conectar com segurança a qualquer VM na rede virtual usando o endereço IP privado.

Importante

Os preços por hora começam a partir do momento em que o Bastion é implantado, independentemente do uso de dados de saída. Para saber mais, confira Preços e SKUs. Se você estiver implantando o Bastion como parte de um tutorial ou teste, recomendamos que você exclua esse recurso depois de terminar de usá-lo.

  1. Entre no portal do Azure.

  2. Vá para sua rede virtual.

  3. Na página da sua rede virtual, no painel esquerdo, selecione Bastion.

  4. No painel Bastion, expanda Opções de Implantação Dedicada.

  5. Selecione Configurar manualmente. Essa opção permite que você defina configurações adicionais específicas (como a SKU) ao implantar o Bastion em sua rede virtual.

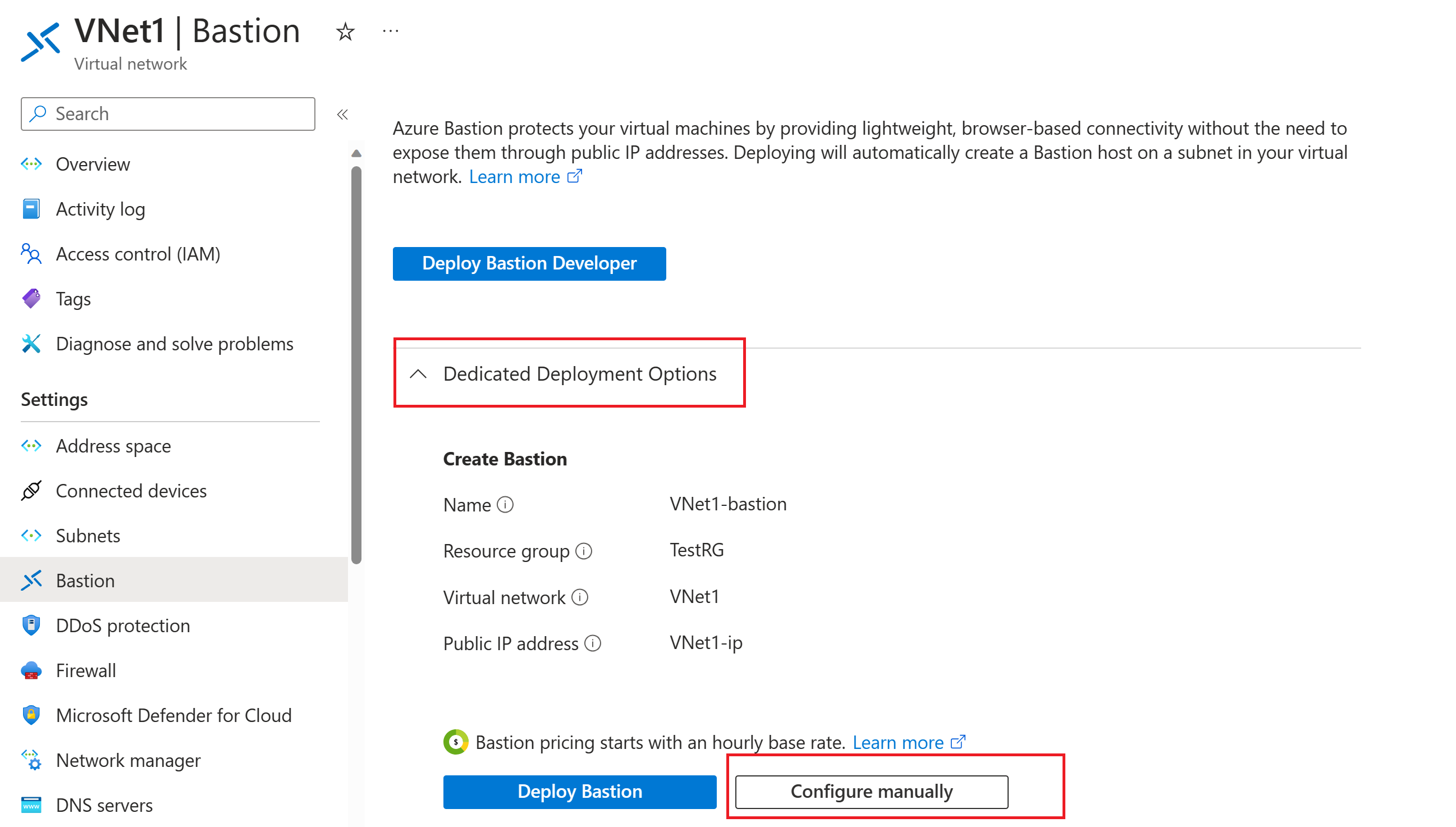

    Captura de tela que mostra as opções de implantação dedicadas para o Azure Bastion e o botão para configuração manual.

  6. No painel Criar um Bastion, defina as configurações para o bastion host. Os detalhes do projeto são preenchidos de seus valores de rede virtual. Em Detalhes da instância, configure esses valores:

    • Nome: o nome que quer usar para o recurso do Bastion.

    • Região: a região pública do Azure na qual o recurso será criado. Escolha a região na qual sua rede virtual reside.

    • Zona de disponibilidade: selecione as zonas na lista suspensa, se desejado. Somente determinadas regiões têm suporte. Para obter mais informações, consulte o artigo O que são zonas de disponibilidade?.

    • Camada: a SKU. Para este tutorial, selecione Standard. Para obter informações sobre os recursos disponíveis para cada SKU, confira Definições de configuração – SKU.

    • Contagem de instâncias: a configuração da escala de host, que está disponível para a SKU Standard. Você configura a escala de host em incrementos de unidade de escala. Use o controle deslizante ou insira um número para configurar a contagem de instâncias desejada. Para obter mais informações, confira Escala de host e instâncias e Preço do Azure Bastion.

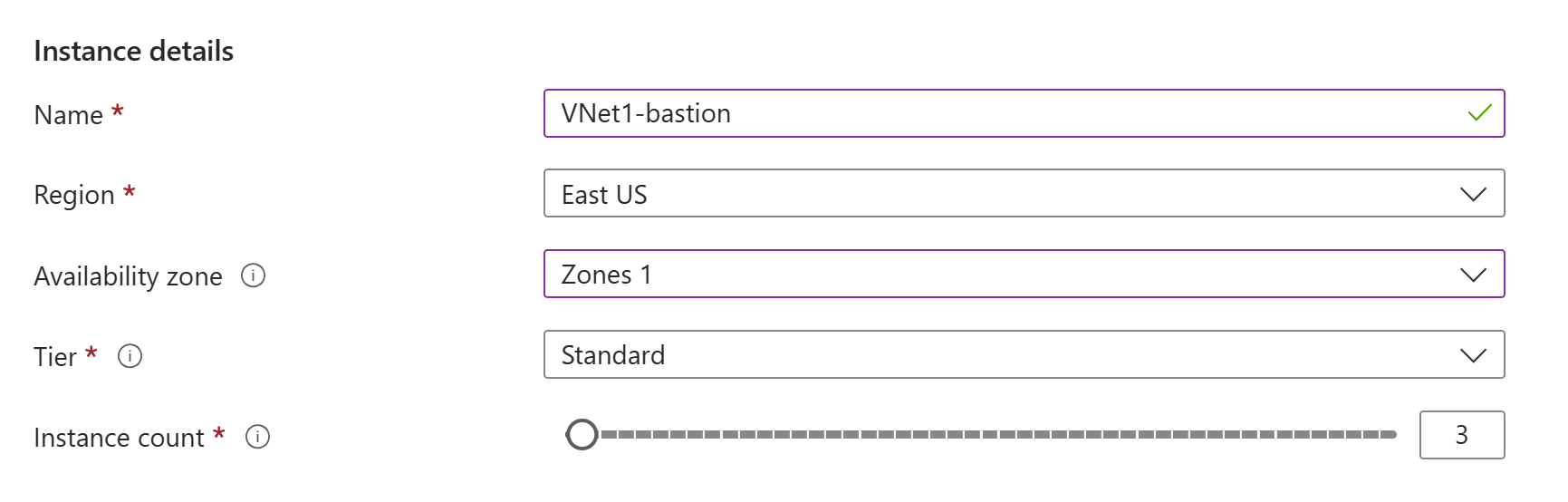

    Captura de tela dos detalhes da instância do Azure Bastion.

  7. Definir as configurações das Redes virtuais. Selecione a rede virtual na lista de seleção. Se a rede virtual não estiver na lista de seleção, verifique se selecionou o valor correto de Região na etapa anterior.

  8. Para configurar o AzureBastionSubnet, selecione Gerenciar configuração de sub-rede.

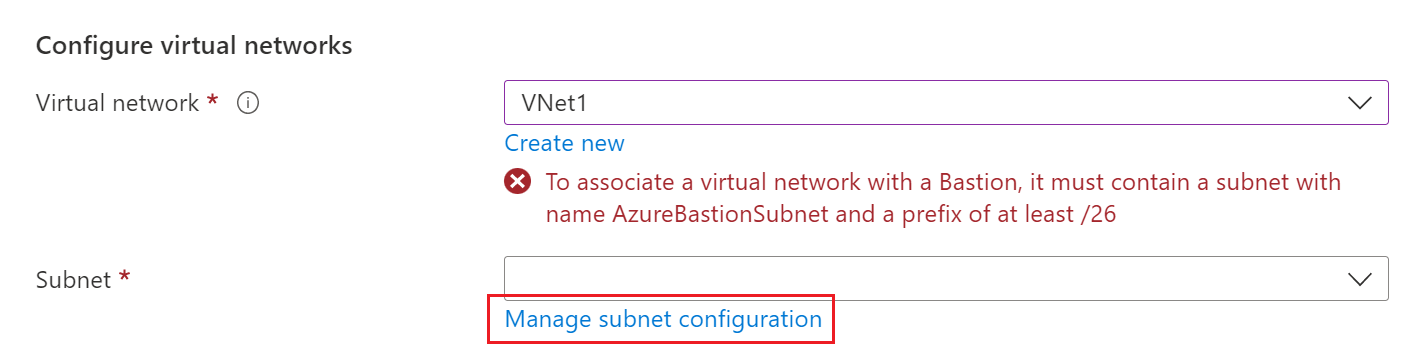

    Captura de tela da seção para configurar redes virtuais.

  9. No painel Sub-redes, selecione + Sub-rede.

  10. No painel Adicionar sub-rede, crie a sub-rede AzureBastionSubnet usando os valores a seguir. Mantenha todos os outros valores como padrão.

    • O nome da sub-rede precisa ser AzureBastionSubnet.
    • A sub-rede deve ser /26 ou superior (/26, /25 ou /24) para acomodar recursos disponíveis com a SKU Standard.

    Selecione Salvar na parte inferior do painel para salvar os valores.

  11. Na parte superior do painel Sub-redes, selecione Criar um Bastion para retornar ao painel de configuração do Bastion.

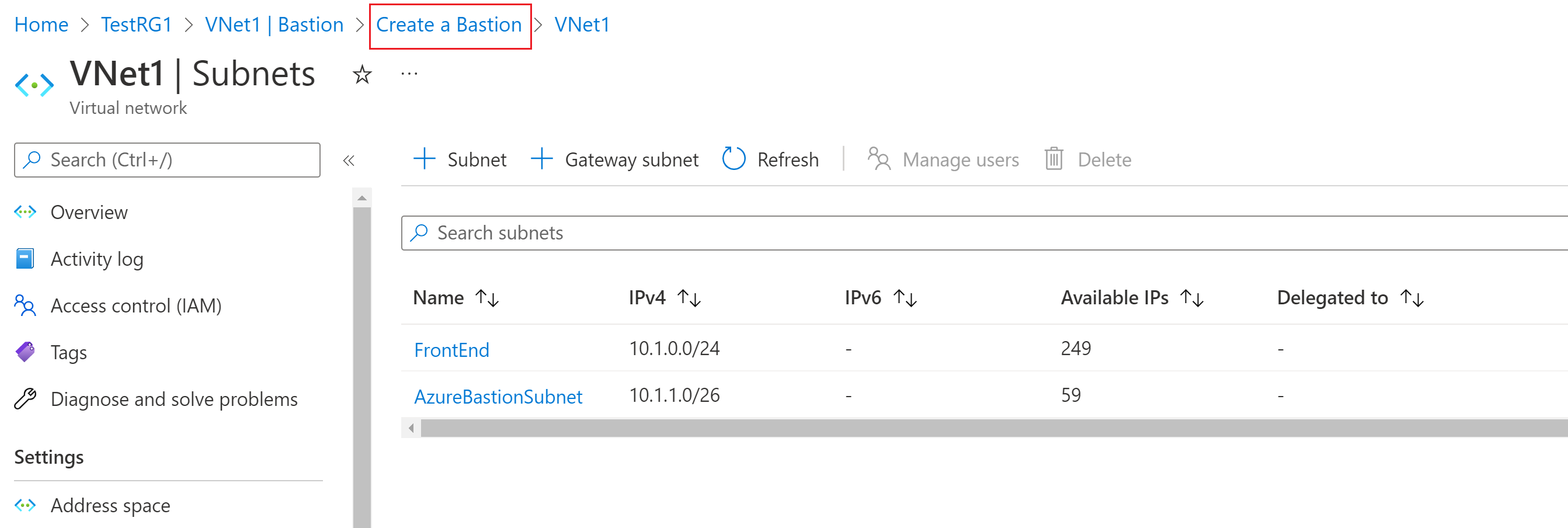

    Captura de tela do painel que lista as sub-redes do Azure Bastion.

  12. A seção IP é o local no qual você configura o IP do recurso do bastion host, no qual o RDP/SSH será acessado (pela porta 443). O IP deve estar na mesma região do recurso do Bastion que você está criando.

    Criar um endereço IP. Você pode deixar a sugestão de nomenclatura padrão.

  13. Quando terminar de especificar as configurações, selecione Examinar + Criar. Essa etapa valida os valores.

  14. Depois que os valores são validados, você pode implantar o Bastion. Selecione Criar.

    Uma mensagem que informa que a implantação está em processo. O status aparece nessa página à medida que os recursos são criados. Leva cerca de dez minutos para o recurso do Bastion ser criado e implantado.

Como conectar-se a uma VM

Você pode conferir qualquer um dos artigos detalhados a seguir para se conectar a uma VM. Alguns tipos de conexão exigem o SKU Standard do Bastion.

Você também pode usar as etapas de conexão básicas para se conectar à VM:

  1. No portal do Azure, navegue até a máquina virtual à qual deseja se conectar.

  2. Na parte superior do painel, selecione Conectar>Bastion para acessar o painel do Bastion. Você também pode acessar o painel do Bastion usando o menu à esquerda.

  3. As opções disponíveis no painel do Bastion dependem da SKU do Bastion. Se você estiver usando a SKU Básica, conecte-se a um computador Windows usando o RDP e a porta 3389. Além disso, para a SKU Básica, você se conecta a um computador Linux usando o SSH e a porta 22. Você não tem opções para alterar o número da porta nem o protocolo. No entanto, você pode alterar o idioma do teclado para RDP expandindo as Configurações de Conexão.

    Captura de tela das configurações de conexão do Azure Bastion.

    Se você estiver usando SKU Standard, terá mais opções de protocolo de conexão e porta disponíveis. Expanda Configurações da Conexão para ver as opções. Normalmente, a menos que você defina configurações diferentes para sua VM, você se conecta a um computador Windows usando o RDP e a porta 3389. Você se conecta a um computador Linux usando o SSH e a porta 22.

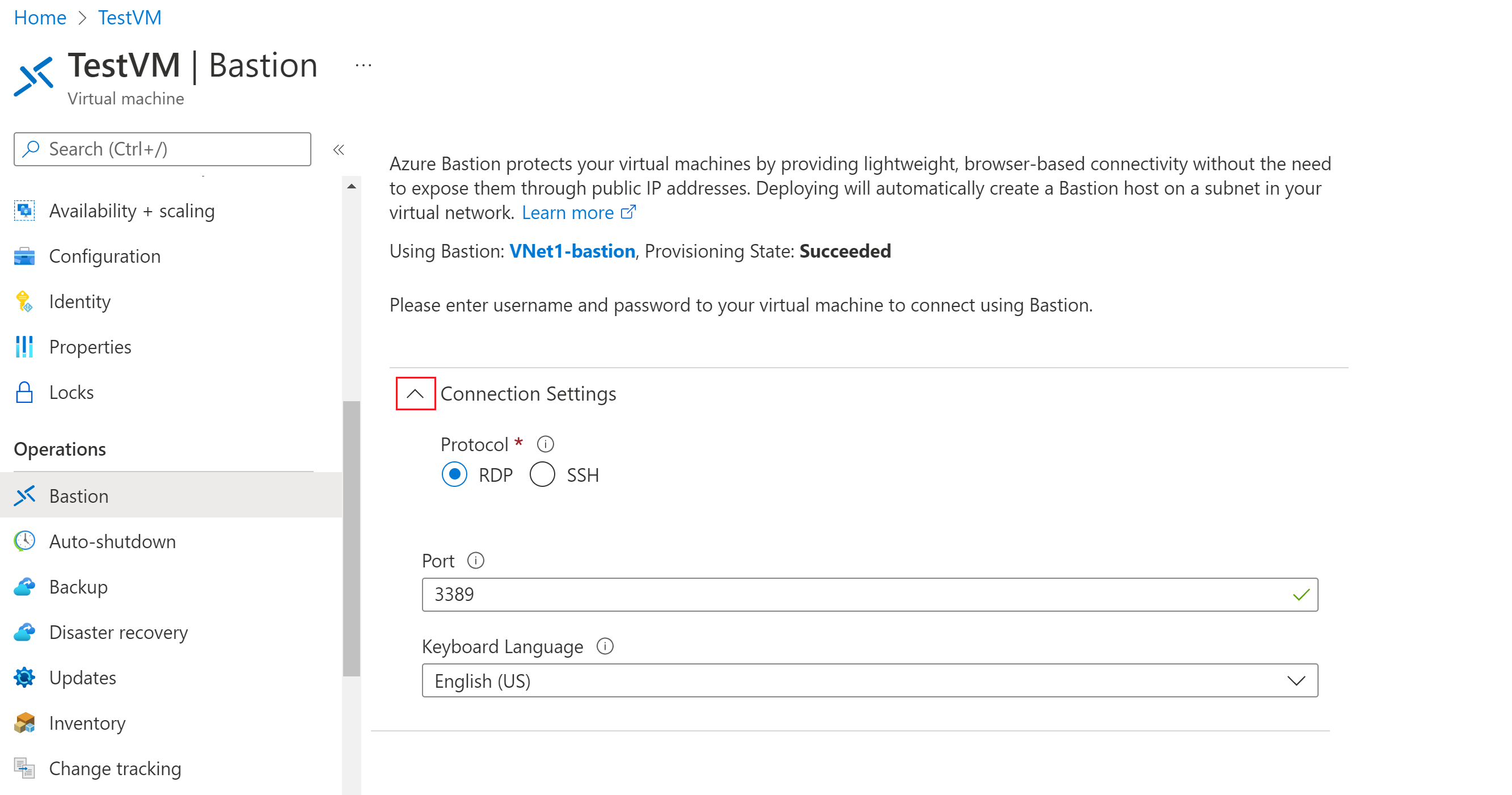

    Captura de tela das configurações de conexão expandidas.

  4. Em Tipo de Autenticação, selecione na lista de seleção. O protocolo determina os tipos de autenticação disponíveis. Preencha os valores de autenticação necessários.

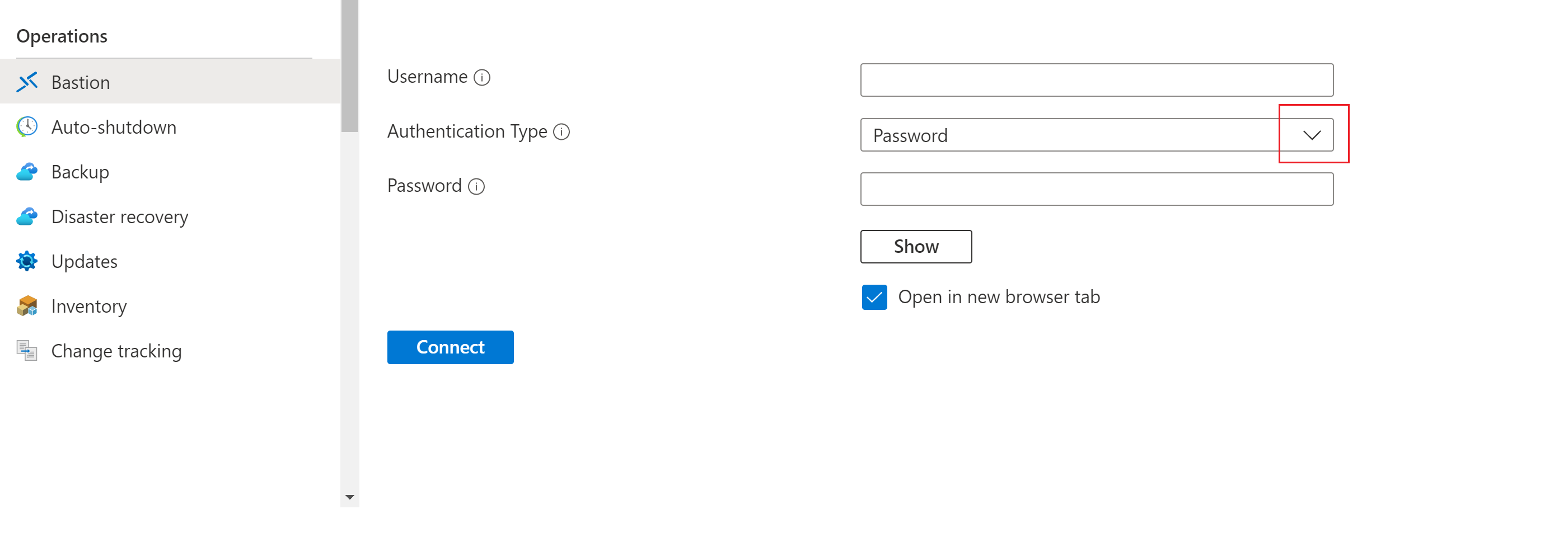

    Captura de tela que mostra a caixa de listagem suspensa para o tipo de autenticação.

  5. Para abrir a sessão da VM em uma nova guia do navegador, deixe a opção Abrir na nova guia do navegador selecionada.

  6. Escolha Conectar para se conectar à VM.

  7. Confirme se a conexão com a máquina virtual é aberta diretamente no portal do Azure (por HTML5) usando a porta 443 e o serviço do Bastion.

    Captura de tela de uma área de trabalho do computador com uma conexão aberta pela porta 443.

    Observação

    Quando você se conectar, a área de trabalho da VM será diferente da captura de tela de exemplo.

Usar teclas de atalho enquanto você estiver conectado a uma VM pode não resultar no mesmo comportamento que atalhos em um computador local. Por exemplo, quando você estiver conectado a uma VM do Windows de um cliente Windows, Ctrl+Alt+End é o atalho para Ctrl+Alt+Delete em um computador local. Para fazer isso em um Mac enquanto você estiver conectado a uma VM do Windows, o atalho de teclado é Fn+Ctrl+Opção+Delete.

Habilitar saída de áudio

Você pode habilitar a saída de áudio remoto da VM. Algumas VMs habilitam essa configuração automaticamente, enquanto outras exigem que você habilite as configurações de áudio manualmente. As configurações são alteradas na própria VM. A implantação do Bastion não precisa de nenhuma definição de configuração especial para habilitar a saída de áudio remoto.

Observação

A saída de áudio usa largura de banda em sua conexão com a Internet.

Para habilitar a saída de áudio remoto em uma VM Windows:

  1. Depois que você estiver conectado à VM, um botão de áudio será exibido no canto inferior direito da barra de ferramentas. Clique com o botão direito do mouse no botão de áudio e selecione Sons.
  2. Uma mensagem pop-up pergunta se você quer habilitar o Serviço de Áudio do Windows. Selecione Sim. Você pode configurar mais opções de áudio nas Preferências de som.
  3. Para verificar a saída de som, passe o mouse sobre o botão de áudio na barra de ferramentas.

Remover o IP de uma VM

Ao se conectar a uma VM usando o Azure Bastion, você não precisa de um IP para sua VM. Se você não estiver usando o IP para qualquer outra coisa, poderá desassociá-lo da sua VM:

  1. Acesse a sua máquina virtual. Na página Visão geral, clique no endereço IP público para abrir a página de endereço IP público.

  2. Na página Endereço IP público, selecione Visão geral. Você pode exibir o recurso que esse endereço IP está Associado ao. Selecione Desassociar na parte superior do painel.

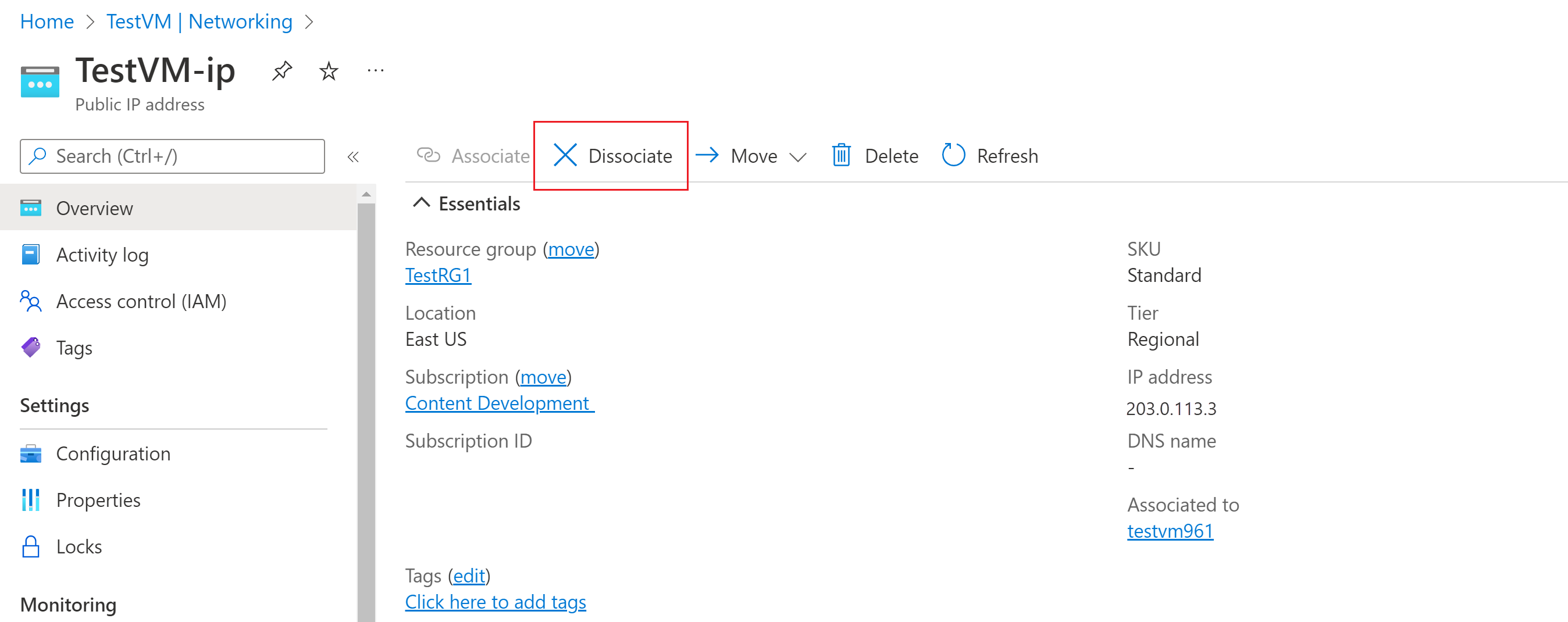

    Captura de tela dos detalhes do endereço IP público de uma máquina virtual.

  3. Selecione Sim para desassociar o endereço IP do adaptador de rede da VM. Depois de desassociar o IP do adaptador de rede, verifique se ele não está mais listado em Associado a.

  4. Depois de dissociar o endereço IP, você pode excluir o recurso de endereço IP público. No painel IP da VM, selecione Excluir.

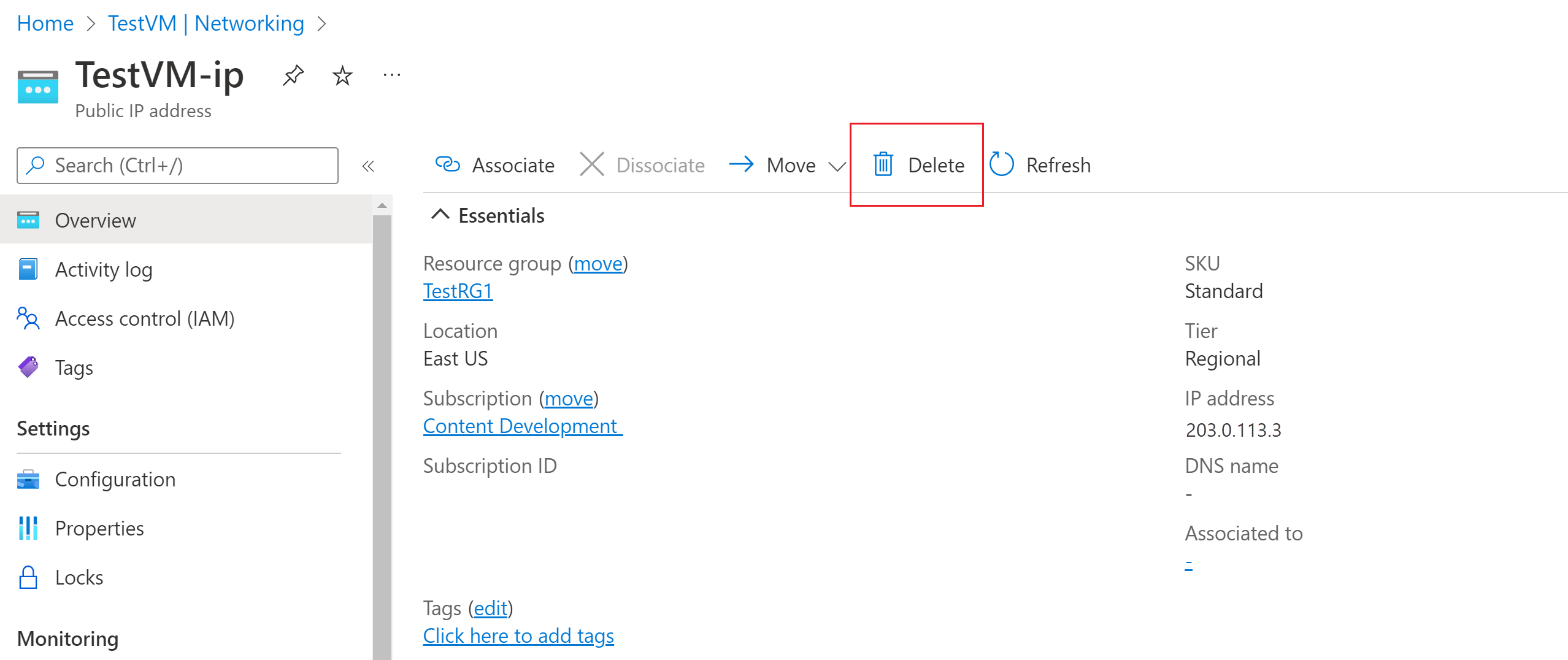

    Captura de tela do botão para excluir um recurso de endereço IP público.

  5. Selecione Sim para excluir o IP.

Limpar os recursos

Após terminar de usar esse aplicativo, exclua seus recursos:

  1. Insira o nome do grupo de recursos na caixa Pesquisa na parte superior do portal. Quando o grupo de recursos aparecer nos resultados da pesquisa, selecione-o.
  2. Selecione Excluir grupo de recursos.
  3. Insira o nome do seu grupo de recursos para DIGITE O NOME DO GRUPO DE RECURSOS e, em seguida, selecione Excluir.

Próximas etapas

Neste tutorial, você implantou o Bastion em uma rede virtual e se conectou a uma VM. Depois, você removeu o endereço IP público da VM. Em seguida, saiba mais sobre os recursos adicionais do Bastion e configure-os.
