Exibir o Diagrama de Relacionamento de Entidades

Este artigo descreve como acessar o Diagrama de Relacionamento de Entidades (ERD) no Gerenciador de Catálogos. O ERD exibe as relações de chave primária e chave estrangeira entre tabelas em um grafo, fornecendo uma representação clara e intuitiva de como as entidades de dados se conectam. Você pode acessar o ERD do Catalog Explorer ao exibir qualquer tabela que contenha uma restrição de chave estrangeira.

Para obter mais informações sobre restrições de chave primária e chave estrangeira, confira Restrições no Azure Databricks.

Para acessar o ERD, faça o seguinte:

  1. Clique no ícone Dados.Catálogo na barra lateral.

  2. Selecione um esquema.

  3. Selecione uma tabela com chaves estrangeiras definidas. A pílula de chave primária e os ícones de pílula de chave estrangeira aparecem ao lado de colunas designadas como chaves primárias ou chaves estrangeiras.

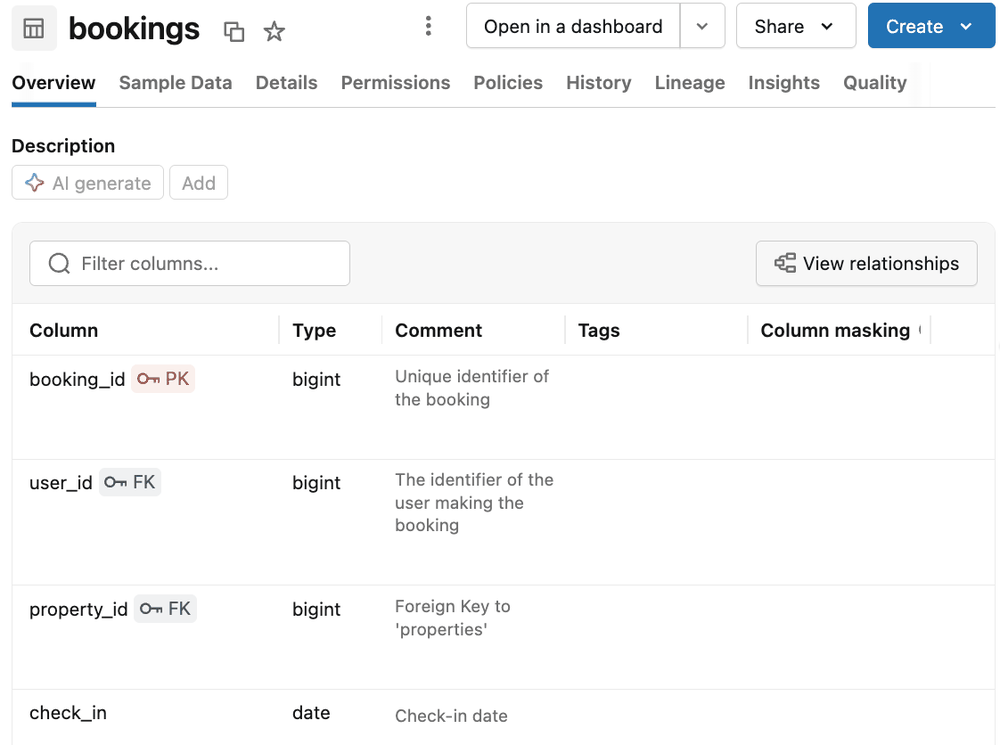

    Esquema de tabela

  4. Clique no botão Exibir relaçõesExibir relações acima da tabela na seção Descrição da guia Visão Geral para abrir o ERD.

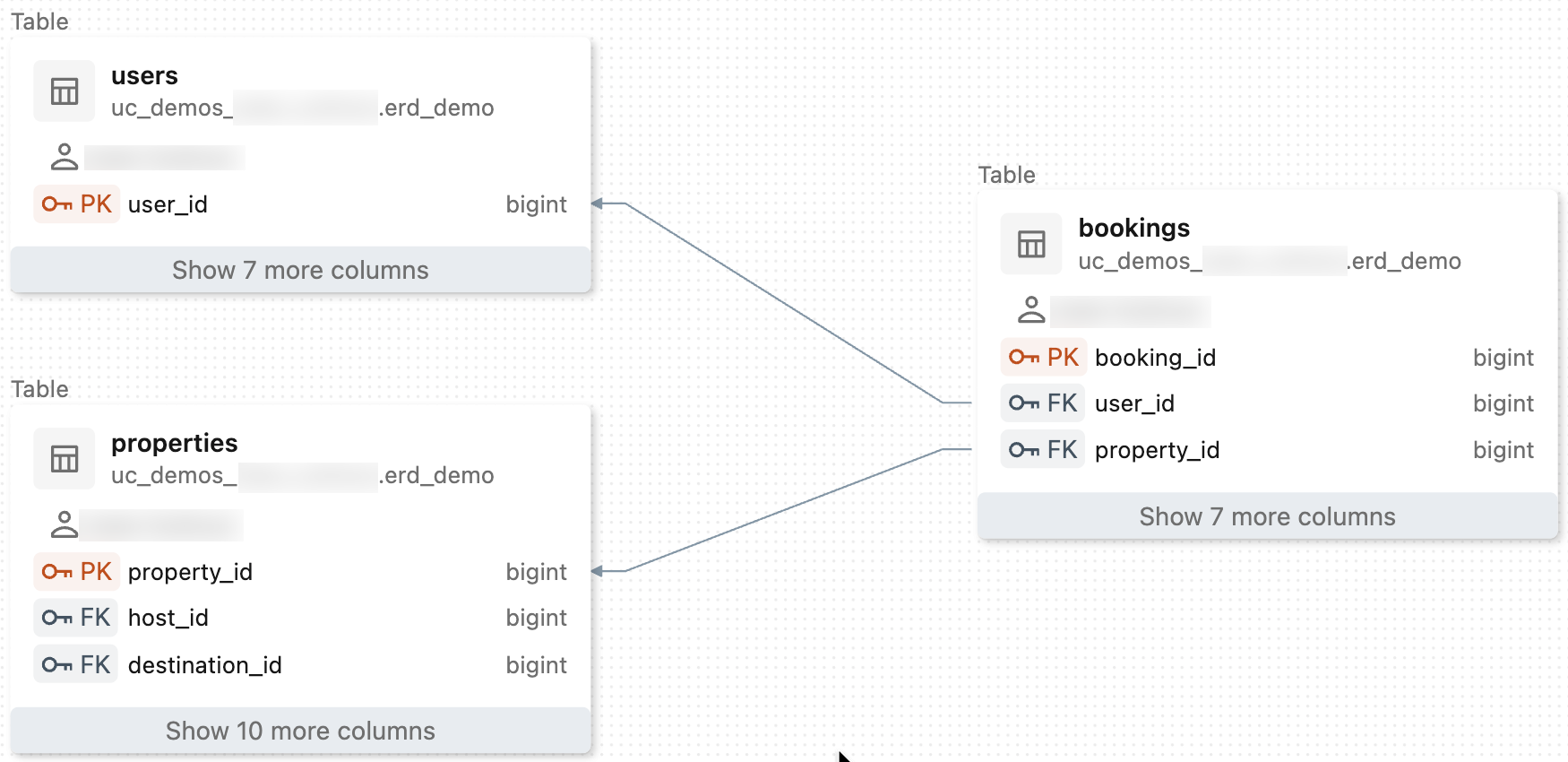

    ERD
