Tutorial: Instalar manualmente o WebSphere Application Server Network Deployment tradicional em VMs (máquinas virtuais) do Azure

Artigo
10/29/2024

Este tutorial mostra como instalar o WebSphere Application Server (WAS) Network Deployment (ND) tradicional da IBM e configurar um cluster WAS em VMs (máquinas virtuais) do Azure no GNU/Linux.

Neste tutorial, você aprenderá a:

Crie uma rede virtual personalizada e crie as VMs dentro da rede.
Instale manualmente o WebSphere Application Server Network Deployment (V9 ou V8.5) tradicional da IBM nas VMs usando a interface gráfica.

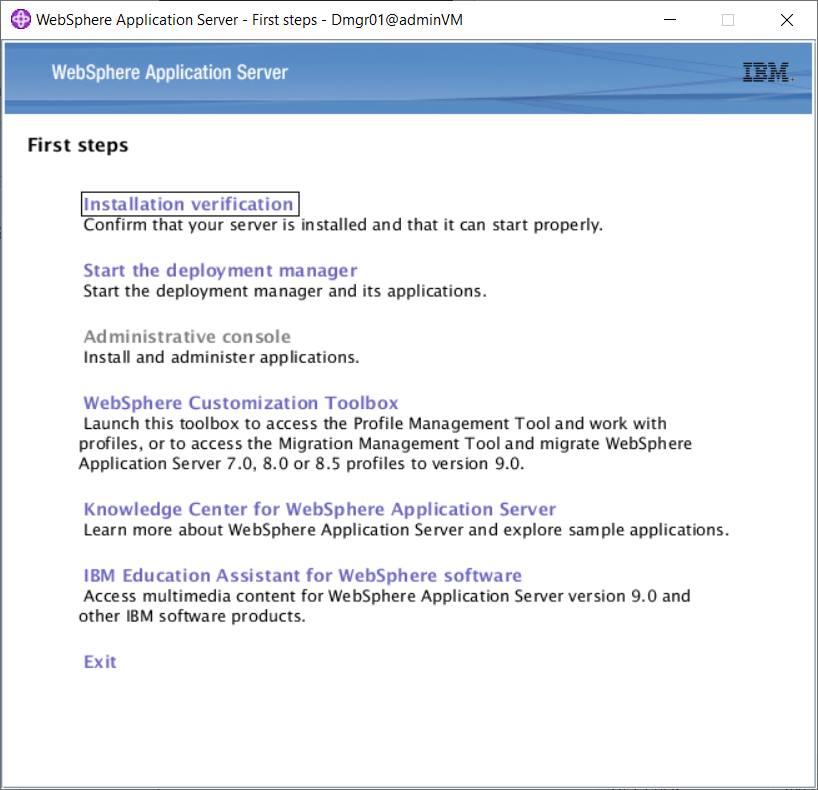

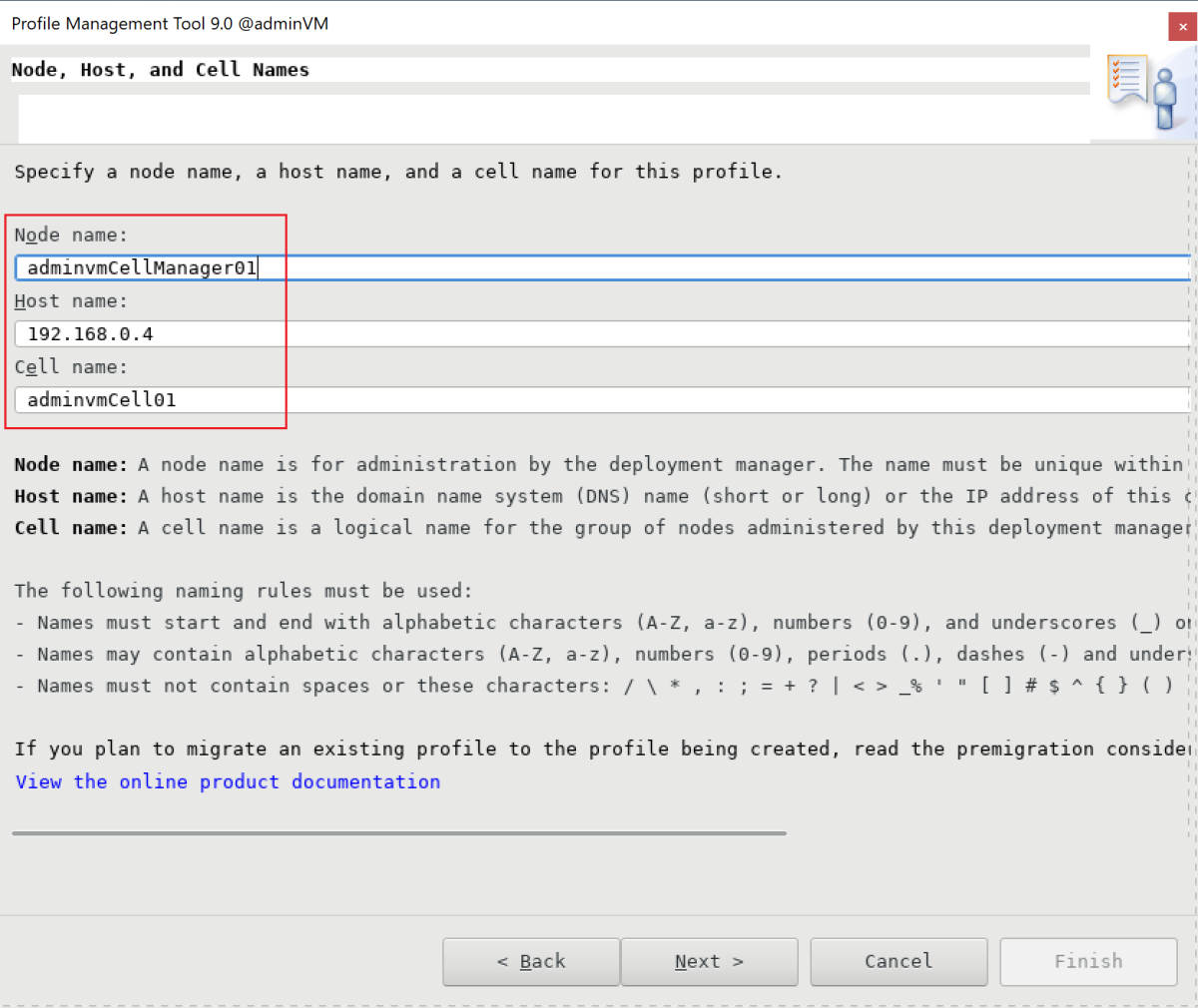

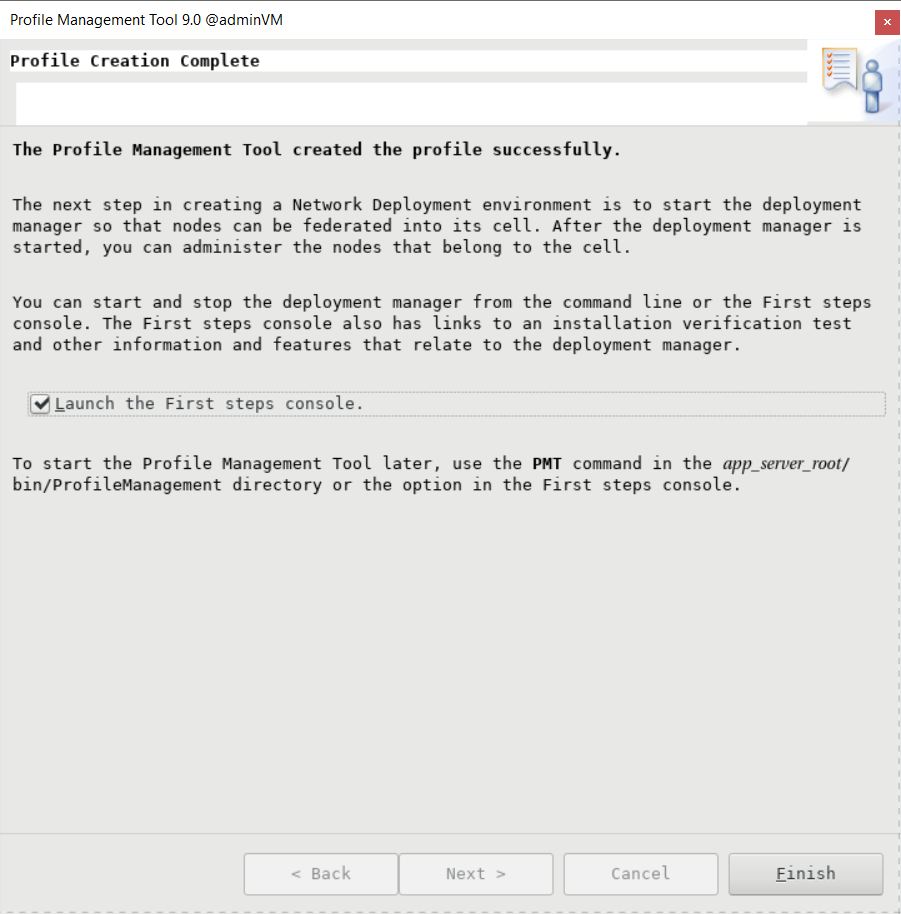

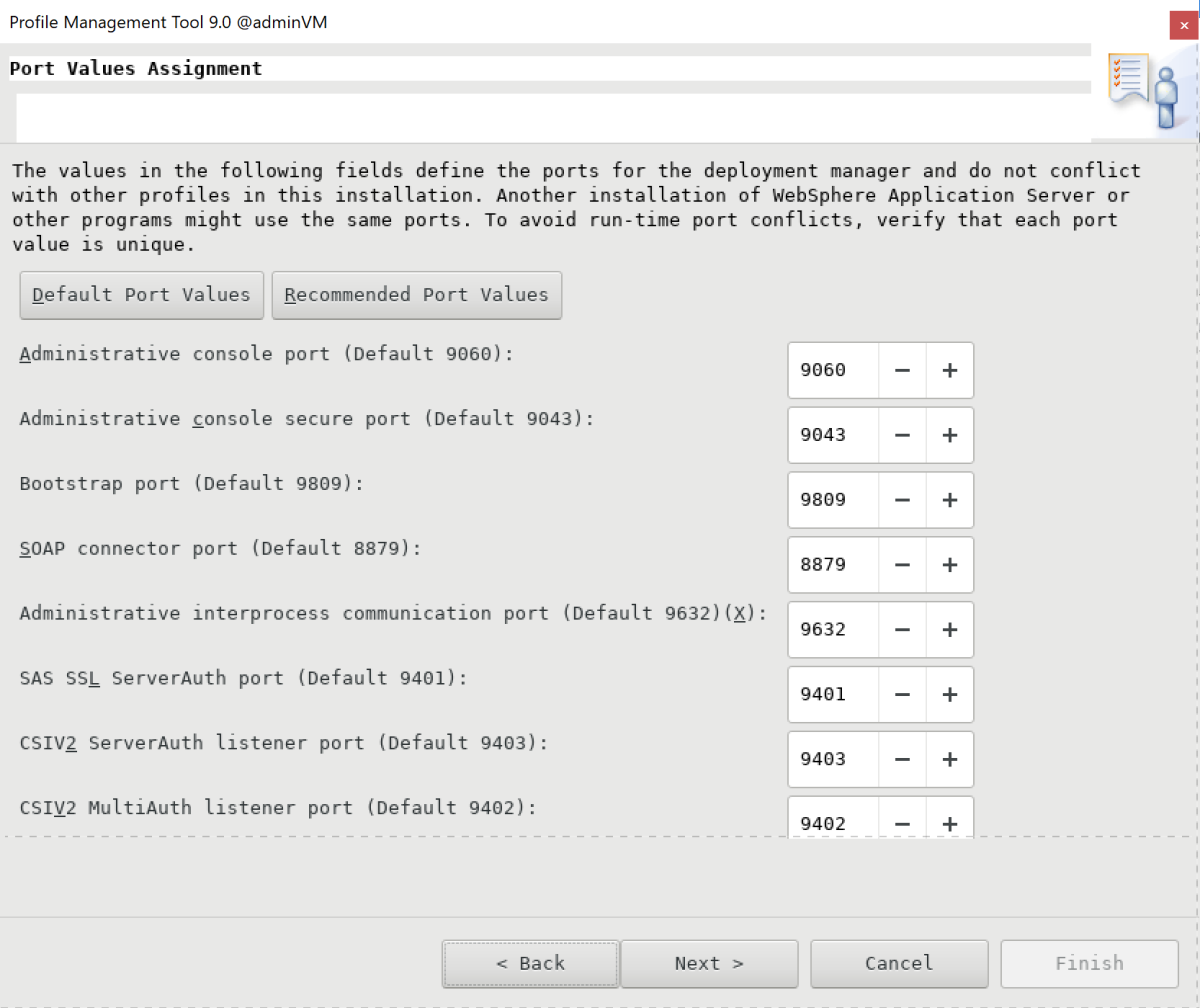

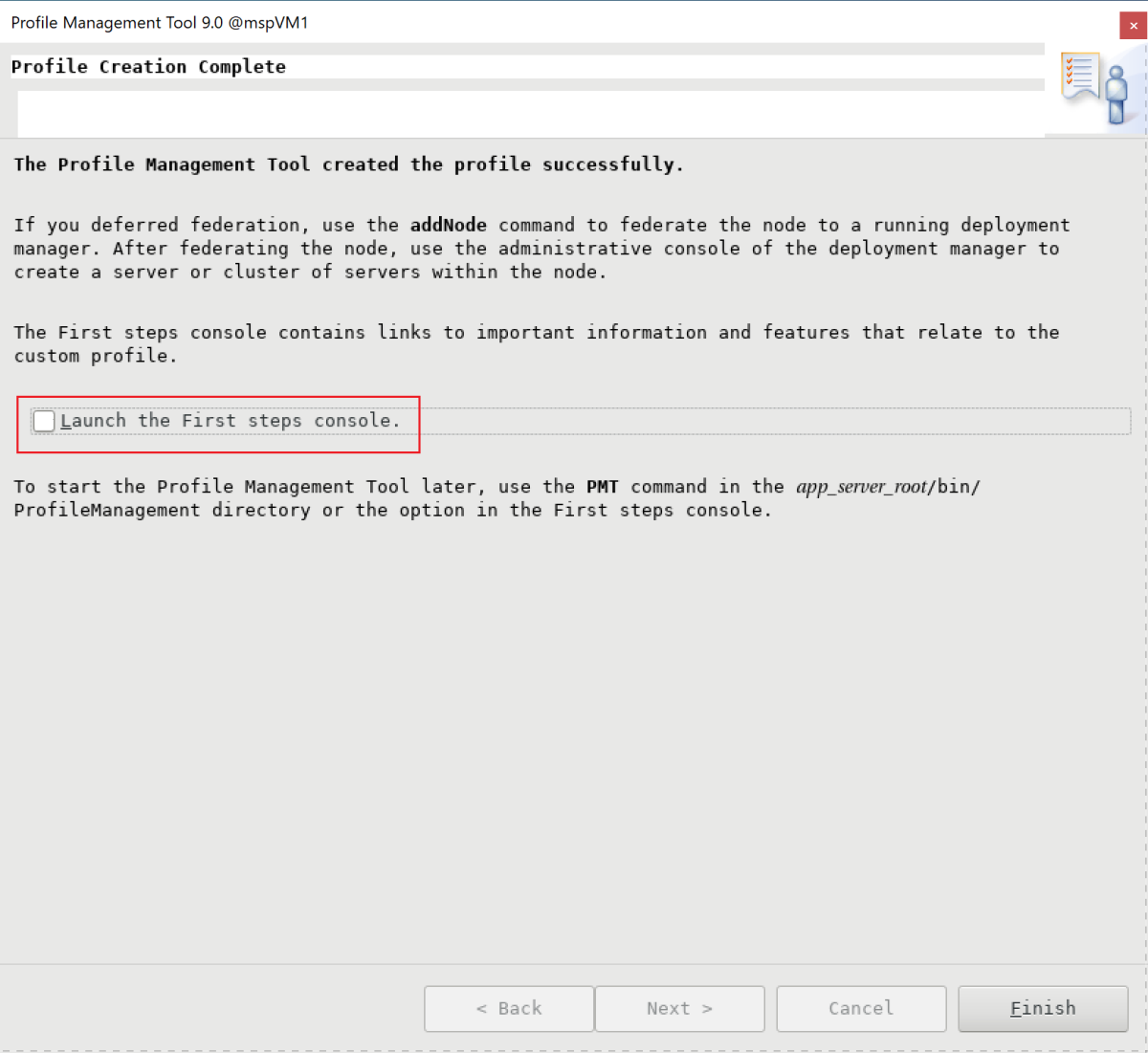

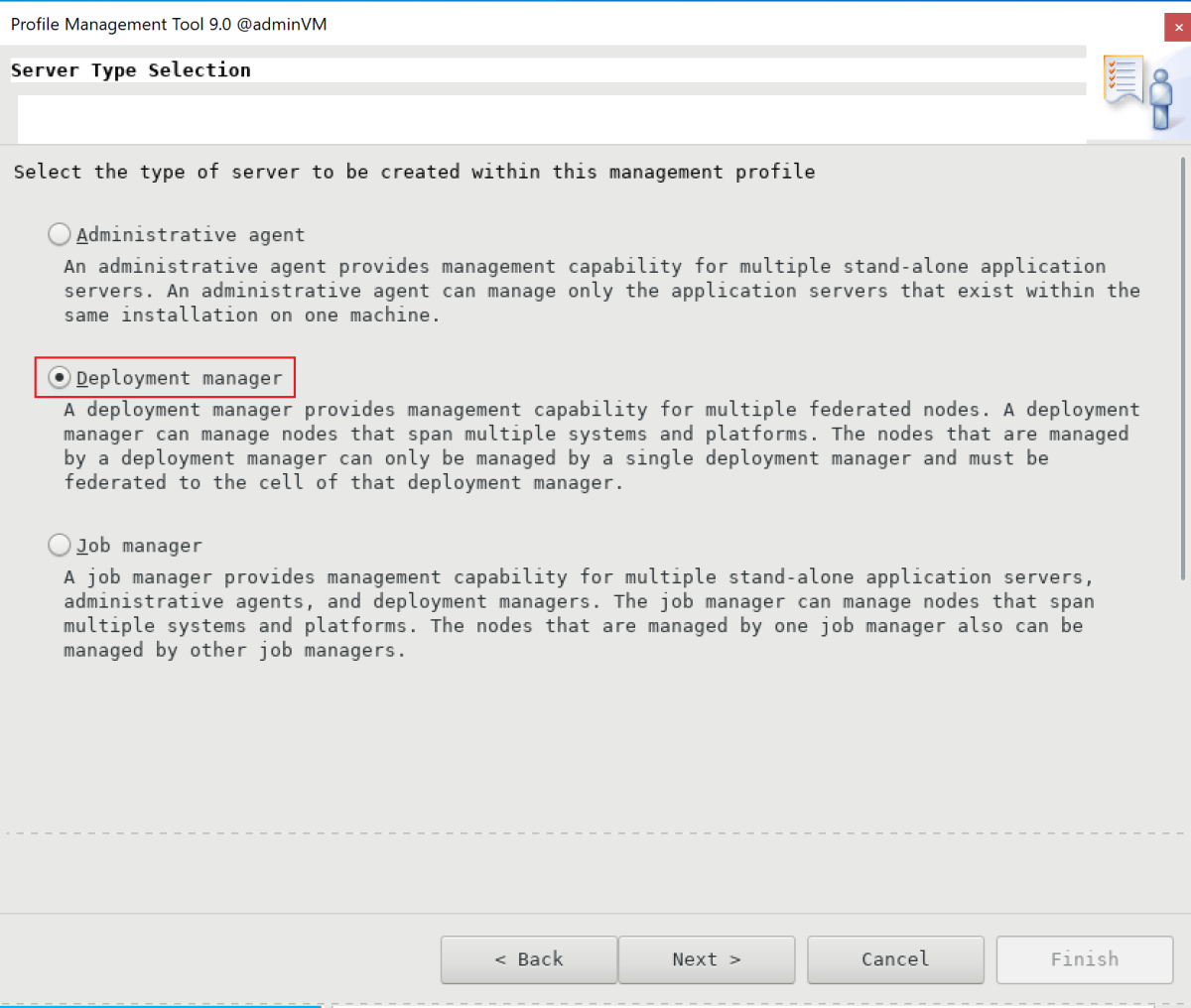

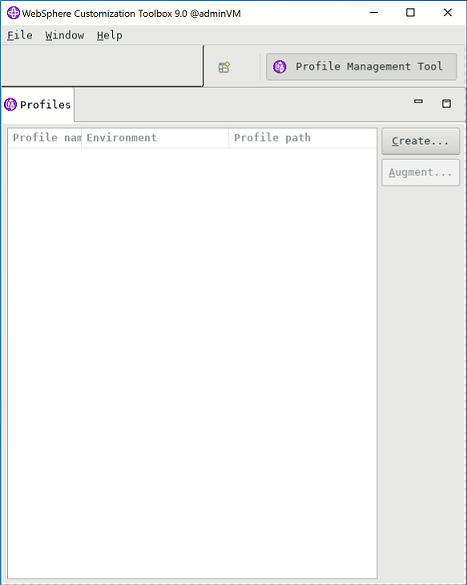

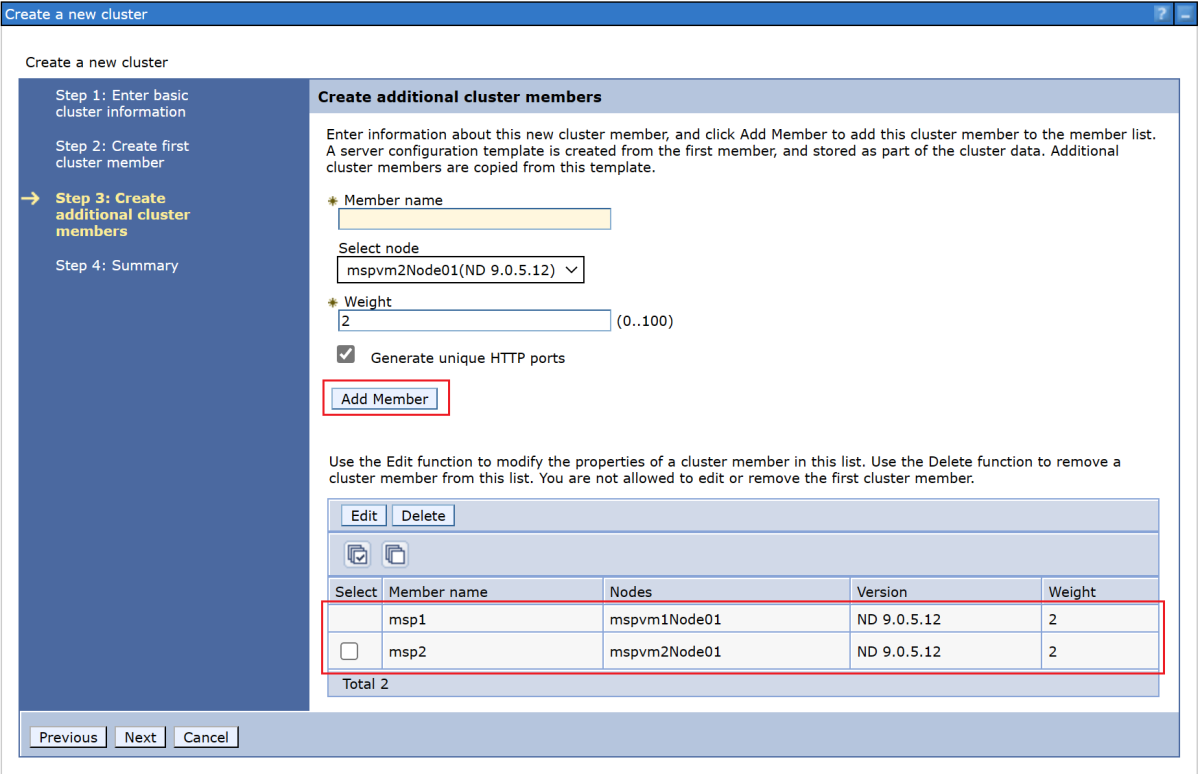

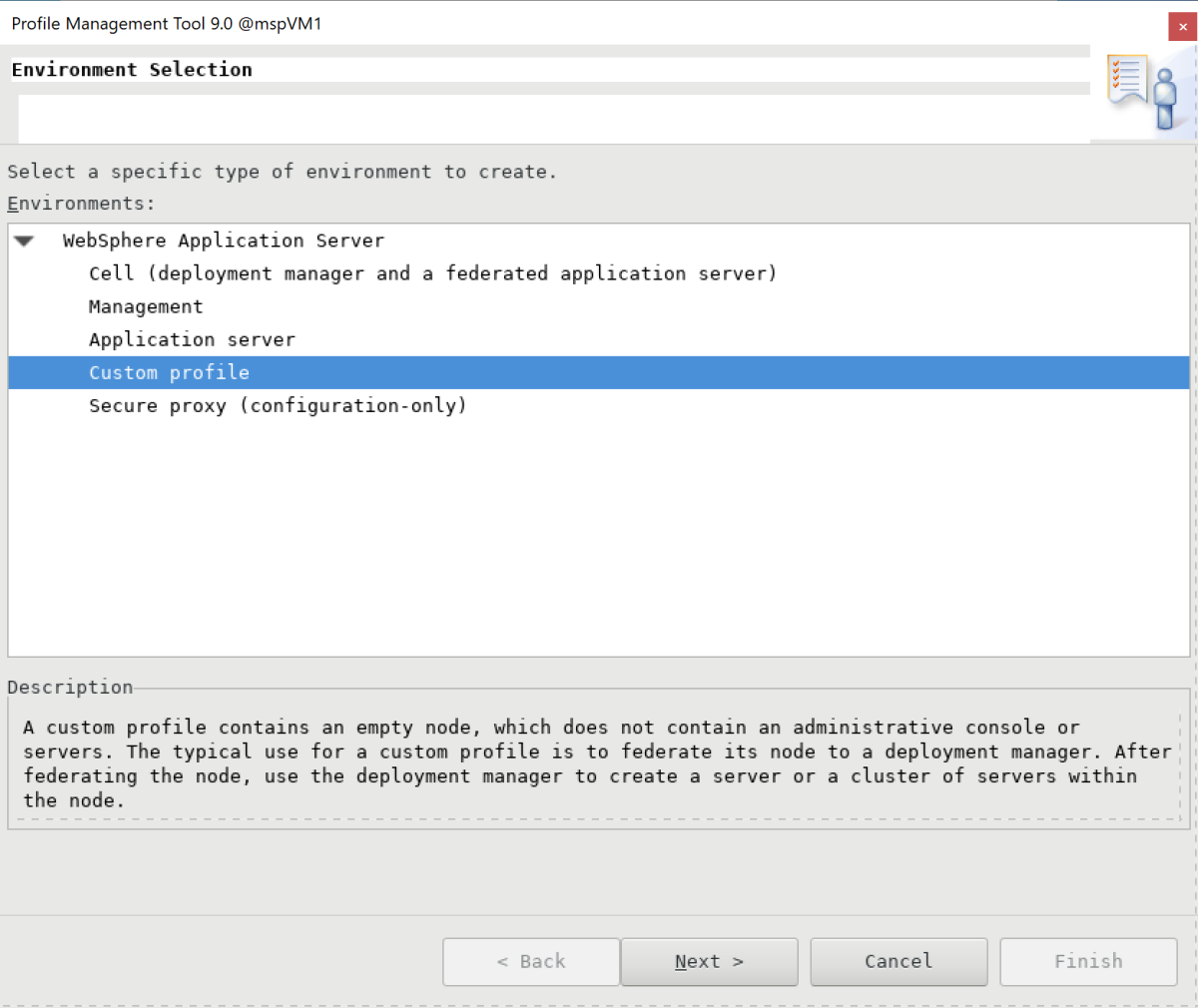

Configure um cluster WAS usando o Profile Management Tool.
Implante e execute um aplicativo Java Platform Enterprise Edition (Java EE) no cluster.
Exponha o aplicativo à Internet pública por meio do Gateway de Aplicativo do Azure.

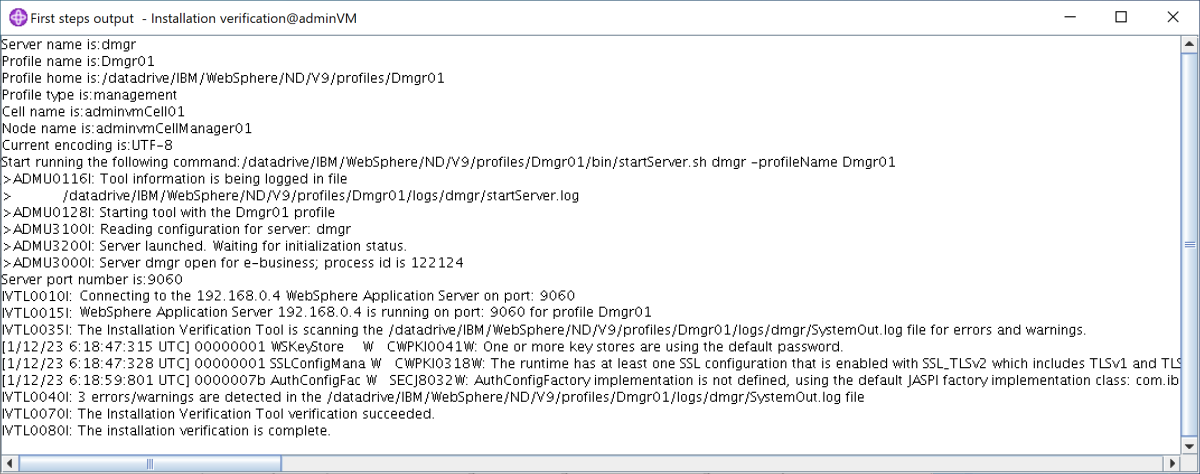

Valide a configuração bem-sucedida.

Se você preferir uma solução totalmente automatizada que execute todas essas etapas em seu nome em VMs do GNU/Linux, diretamente do portal do Azure, consulte Início Rápido: Implantar um cluster do WebSphere Application Server Network Deployment em máquinas virtuais do Azure. Uma opção menos automatizada, mas ainda acelerada, é pular as etapas de instalação do JDK (Java Development Kit ) e do WebSphere no sistema operacional usando uma imagem base do Red Hat Linux pré-configurada. Essas ofertas podem ser encontradas no Azure Marketplace usando uma consulta para imagem do WebSphere Application Server 9.0.5.x.

Se você estiver interessado em trabalhar no seu cenário de migração em estreita colaboração com a equipe de engenharia que desenvolve soluções WebSphere no Azure, responda a essa breve pesquisa sobre migração para o WebSphere e adicione suas informações de contato. A equipe de gerentes de programas, arquitetos e engenheiros entrará em contato prontamente com você para dar início a uma estreita colaboração.

Pré-requisitos

Uma assinatura do Azure. Se você não tiver uma assinatura do Azure, crie uma conta gratuita antes de começar.
Instale a CLI do Azure versão 2.46.0 ou posterior para executar comandos da CLI do Azure.
- Este artigo fornece instruções para invocar comandos da CLI do Azure no Windows PowerShell ou UNIX Bash. De qualquer forma, você deve instalar a CLI do Azure.
- Quando solicitado, instale as extensões da CLI do Azure no primeiro uso. Para obter mais informações sobre extensões, confira Usar e gerenciar extensões com a CLI do Azure.
- Execute az version para localizar a versão e as bibliotecas dependentes que estão instaladas. Para fazer a atualização para a versão mais recente, execute az upgrade.

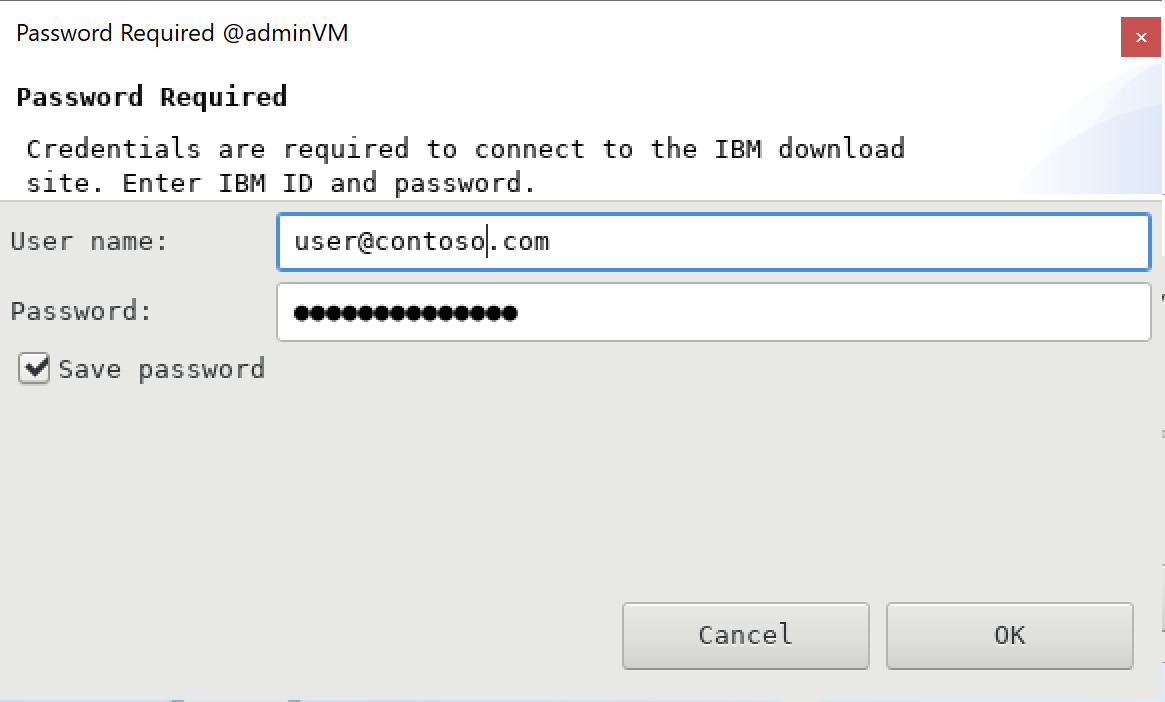

Você deve ter um IBMid. Se você não tiver, crie uma conta IBM em Fazer logon na IBM e selecione Criar um IBMid. Anote sua senha e e-mail IBMid.
- Se você estiver planejando usar a versão 8.5.5 do WebSphere Application Server Network Deployment da IBM, esse IBMid deverá ter autorização para usar essa versão do software. Para saber mais sobre autorizações, solicite acesso aos contatos primários ou secundários do seu site do IBM Passport Advantage ou siga as etapas em IBM eCustomer Care.

Preparar o ambiente

Nesta seção, a infraestrutura na qual você instala o Installation Manager e o WebSphere Application Server Network Deployment tradicional da IBM será configurada.

Pressuposições

Este tutorial configura um cluster WAS com um gerenciador de implantação e dois servidores gerenciados em um total de três VMs. Para configurar o cluster, você deverá criar as três VMs do Azure a seguir no mesmo conjunto de disponibilidade:

A VM do administrador (nome da VM adminVM) tem o gerenciador de implantação em execução.
As VMs gerenciadas (nomes de VM mspVM1 e mspVM2) têm dois servidores gerenciados em execução.

Se ainda não tiver feito isso, acesse assinatura do Azure usando o comando az login e siga as instruções na tela.

az login

Observação

Se vários locatários do Azure estiverem associados às suas credenciais do Azure, você deverá especificar em qual locatário deseja entrar. Você pode fazer isso usando a opção --tenant. Por exemplo: az login --tenant contoso.onmicrosoft.com.

Criar um grupo de recursos

Crie um grupo de recursos usando az group create. Os nomes de grupo de recursos devem ser exclusivos globalmente em uma assinatura. Por isso, considere adicionar um identificador exclusivo aos nomes que você criar que devem ser exclusivos. Uma técnica útil é usar suas iniciais, seguidas da data de hoje no formato mmdd. Este exemplo cria um grupo de recursos chamado abc1110rg na localização eastus:

Bash
PowerShell

export RESOURCE_GROUP_NAME=abc1110rg
az group create --name $RESOURCE_GROUP_NAME --location eastus

$Env:RESOURCE_GROUP_NAME = "abc1110rg"
az group create `
    --name $Env:RESOURCE_GROUP_NAME `
    --location eastus

Criar uma rede virtual

Observação

Por padrão, os comandos da CLI do Azure nesta seção seguem o estilo Bash, a menos que especificado de outra forma.

Se você executar esses comandos no PowerShell, certifique-se de declarar os parâmetros de ambiente conforme indicado nos comandos anteriores.

Para dividir uma linha de comando em várias linhas no PowerShell, use o caractere de acento grave (`) no final de cada linha.

Os recursos que formam o cluster do WebSphere Application Server devem se comunicar entre si e com a internet pública, usando uma rede virtual. Para obter um guia completo sobre como planejar sua rede virtual, consulte o guia do Cloud Adoption Framework para Azure Planejar redes virtuais. Para obter mais informações, consulte Perguntas frequentes sobre a Rede Virtual do Azure.

Siga as etapas a abaixo para criar a rede virtual. O exemplo nesta seção cria uma rede virtual com espaço de endereço 192.168.0.0/16 e cria uma sub-rede para VMs.

Crie uma rede virtual usando az network vnet create. O exemplo a seguir cria uma rede chamada myVNet:

Bash
PowerShell

az network vnet create \
    --resource-group $RESOURCE_GROUP_NAME \
    --name myVNet \
    --address-prefixes 192.168.0.0/24

az network vnet create `
    --resource-group $Env:RESOURCE_GROUP_NAME `
    --name myVNet `
    --address-prefixes 192.168.0.0/24

Crie uma sub-rede para o cluster WAS usando az network vnet subnet create. O seguinte exemplo cria uma sub-rede chamada mySubnet:

Bash
PowerShell

az network vnet subnet create \
    --resource-group $RESOURCE_GROUP_NAME \
    --name mySubnet \
    --vnet-name myVNet \
    --address-prefixes 192.168.0.0/25

az network vnet subnet create `
    --resource-group $Env:RESOURCE_GROUP_NAME `
    --name mySubnet `
    --vnet-name myVNet `
    --address-prefixes 192.168.0.0/25

Crie uma sub-rede para o Gateway de Aplicativo usando o comando az network vnet subnet create. O seguinte exemplo cria uma sub-rede chamada wasGateway:

Bash
PowerShell

az network vnet subnet create \
    --resource-group $RESOURCE_GROUP_NAME \
    --name wasGateway \
    --vnet-name myVNet \
    --address-prefixes 192.168.0.128/25

az network vnet subnet create `
    --resource-group $Env:RESOURCE_GROUP_NAME `
    --name wasGateway `
    --vnet-name myVNet `
    --address-prefixes 192.168.0.128/25

Criar um conjunto de disponibilidade

Crie um conjunto de disponibilidade usando az vm availability-set create, conforme indicado no exemplo abaixo. A criação de um conjunto de disponibilidade é opcional, mas é recomendável. Para obter mais informações, consulte Exemplo de passo a passo de infraestrutura do Azure para VMs do Windows.

Bash
PowerShell

az vm availability-set create \
    --resource-group $RESOURCE_GROUP_NAME \
    --name myAvailabilitySet \
    --platform-fault-domain-count 2 \
    --platform-update-domain-count 2

az vm availability-set create `
    --resource-group $Env:RESOURCE_GROUP_NAME `
    --name myAvailabilitySet `
    --platform-fault-domain-count 2 `
    --platform-update-domain-count 2

Obter ou instalar o WAS no GNU/Linux

As seções que seguem descrevem as etapas para obter ou instalar o WAS no GNU/Linux. Você pode escolher o sistema operacional e a versão do WAS de acordo com seus requisitos, mas deverá verificar se eles estão disponíveis na documentação do WebSphere Application Server Network Deployment da IBM.

WAS ND V9
WAS ND V85

Se quiser usar o WAS V9, as instruções usarão uma imagem de VM do Azure que contém a versão mais recente com suporte do software. A IBM e a Microsoft mantêm a imagem. Para obter a lista completa de imagens base do WAS que a IBM e a Microsoft mantêm, consulte Azure Marketplace.

A IBM e a Microsoft mantêm uma imagem base de VM que tem o WAS V9 pré-instalado na versão recomendada do Red Hat Enterprise Linux. Para obter mais informações sobre essa imagem, consulte o portal do Azure. Se você seguir essa abordagem, a imagem do Azure Marketplace usada para criar as VMs será ibm-usa-ny-armonk-hq-6275750-ibmcloud-aiops:2021-04-27-twas-cluster-base-image:2021-04-27-twas-cluster-base-image:latest. Use o seguinte comando para salvar o nome da imagem em uma variável de ambiente:

export VM_URN="ibm-usa-ny-armonk-hq-6275750-ibmcloud-aiops:2023-03-27-twas-cluster-base-image:2023-03-27-twas-cluster-base-image:latest"

$Env:VM_URN="ibm-usa-ny-armonk-hq-6275750-ibmcloud-aiops:2023-03-27-twas-cluster-base-image:2023-03-27-twas-cluster-base-image:latest"

Se você optar por usar o WAS V8.5, as instruções começarão com uma VM base do Red Hat Enterprise Linux e guiarão você pelas etapas de instalação de todas as dependências necessárias.

A imagem do Azure Marketplace que você usa para criar as VMs é RedHat:rhel-raw:86-gen2:latest. Use o comando a seguir para salvar o nome da imagem em uma variável de ambiente.

Observação

Você pode consultar todas as imagens do Red Hat Enterprise Linux disponíveis fornecidas pela Red Hat usando az vm image list, conforme mostrado no seguinte exemplo:

az vm image list \
    --offer RHEL \
    --publisher RedHat \
    --output table \
    --all

Para obter mais informações, consulte Visão geral das imagens do Red Hat Enterprise Linux.

Se você usar uma imagem diferente, poderá ser necessário instalar bibliotecas adicionais para ativar a infraestrutura usada neste guia.

export VM_URN="RedHat:rhel-raw:86-gen2:latest"

$Env:VM_URN="RedHat:rhel-raw:86-gen2:latest"

Criar uma máquina Red Hat Enterprise Linux

Use as seguintes etapas para criar uma VM básica, garantir a instalação das ferramentas necessárias, tirar um instantâneo de seu disco e criar réplicas com base nesse instantâneo:

Criar uma VM usando az vm create. Execute o gerenciador de implantação nessa VM.

O exemplo a seguir cria um computador Red Hat Enterprise Linux usando um par de nome de usuário/senha para autenticação. Você pode optar por usar a autenticação TLS/SSL, que é mais segura.

Bash
PowerShell

az vm create \
    --resource-group $RESOURCE_GROUP_NAME \
    --name adminVM \
    --availability-set myAvailabilitySet \
    --image $VM_URN \
    --size Standard_DS1_v2  \
    --admin-username azureuser \
    --admin-password Secret123456 \
    --public-ip-address "" \
    --nsg ""

# For `public-ip-address` and `nsg`, be sure to wrap the value "" in '' in PowerShell.
az vm create `
    --resource-group $Env:RESOURCE_GROUP_NAME `
    --name adminVM `
    --availability-set myAvailabilitySet `
    --image $Env:VM_URN `
    --size Standard_DS1_v2 `
    --admin-username azureuser `
    --admin-password Secret123456 `
    --public-ip-address '""' `
    --nsg '""'

Crie e anexe um novo disco para arquivos WAS com o seguinte comando:

WAS ND V9
WAS ND V85

Esta etapa já é executada para você ao usar a imagem base da VM.

az vm disk attach \
    --resource-group $RESOURCE_GROUP_NAME \
    --vm-name adminVM \
    --name adminVM_Data_Disk_1 \
    --new \
    --size-gb 100 \
    --sku StandardSSD_LRS

az vm disk attach `
    --resource-group $Env:RESOURCE_GROUP_NAME `
    --vm-name adminVM `
    --name adminVM_Data_Disk_1 `
    --new `
    --size-gb 100 `
    --sku StandardSSD_LRS

Criar uma VM do Windows e configurar um servidor X

Este tutorial usa a interface gráfica do WAS para concluir a instalação e a configuração. Use uma VM do Windows como um jumpbox e execute um servidor do Sistema Windows X para ver os instaladores gráficos nas três VMs do cluster WAS.

Use as etapas a seguir para provisionar um computador Windows 10 e instalar um servidor X. Se você já tiver um computador Windows na mesma rede que o computador Red Hat Enterprise Linux, não será necessário provisionar um novo do Azure. Vá diretamente para a seção que instala o servidor X.

Use as seguintes etapas para criar uma VM do Windows 10 no portal do Azure:
1. Abra o grupo de recursos que você criou anteriormente no portal do Azure.
2. Escolha Criar para criar o recurso.
3. Selecione Computação, pesquise windows 10, e selecione Windows 10 da Microsoft.
4. Selecione o plano desejado e depois selecione Criar.
5. Use os valores a seguir para configurar a VM:
  - Nome da máquina virtual: myWindowsVM
  - Imagem: Windows 10 Pro
  - Nome de usuário: azureuser
  - Senha: Secret123456
6. Marque a caixa de seleção em Licenciamento.
7. Selecione Examinar + Criar e, em seguida, selecione Criar.
A criação da VM e dos recursos de suporte demora alguns minutos.

Após concluir a implementação, instale o servidor X e use-o para configurar o servidor de aplicativos nas máquinas Linux com uma interface gráfica.
Use as seguintes etapas para instalar e iniciar o servidor X:
1. Use a Área de Trabalho Remota para se conectar à myWindowsVM. Para obter detalhes, consulte Como se conectar usando a Área de Trabalho Remota e entrar em uma máquina virtual do Azure que executa o Windows. Você deve executar as etapas restantes nesta seção em myWindowsVM.
2. Baixe e instale o VcXsrv Windows X Server.
3. Desabilite o firewall. Para permitir a comunicação das VMs do Linux, use as seguintes etapas para desativar o Firewall do Windows Defender:
  1. Pesquise e abra o Firewall do Windows Defender.
  2. Localize Ativar ou desativar o Firewal do Windows Defender, e selecione Desativar em Configurações de rede privada. Você pode deixar as Configurações de rede pública sozinhas.
  3. Selecione OK.
  4. Feche o painel de configurações do Firewall do Windows Defender.
4. Selecione X-launch na área de trabalho.
5. Para configurações de exibição, defina o número de exibição como -1 para usar várias janelas e selecione Avançar.
6. Para Selecionar como iniciar clientes, selecione Não iniciar nenhum cliente e, em seguida, selecione Avançar.
7. Para configurações adicionais, selecione Área de transferência e seleção primária, Opengl nativo e Desabilitar controle de acesso.
8. Selecione Avançar para concluir.
Uma caixa de diálogo de Alerta de Segurança do Windows pode aparecer com a mensagem "Permitir que o Windows X-server VcXsrv se comunique nessas redes". Selecione Permitir acesso.

Agora você está pronto para se conectar à máquina Red Hat Enterprise Linux e instalar as ferramentas necessárias usando a interface gráfica. As seções abaixo guiam você na instalação do Installation Manager e do WebSphere Application Server Network Deployment tradicional da IBM. Use myWindowsVM para a instalação e configuração.

Instalar dependências

Use as seguintes etapas para instalar as dependências necessárias para permitir a conexão do servidor X e habilitar a instalação gráfica:

Use as seguintes etapas para obter o endereço IP privado de adminVM:
1. No portal do Azure, selecione o grupo de recursos que você criou anteriormente.
2. Na lista de recursos, selecione adminVM.
3. No painel de visão geral, selecione Propriedades.
4. Na seção Rede, copie o valor de Endereço IP privado. Neste exemplo, o valor é 192.168.0.4.
Abra um prompt de comando do myWindowsVM e conecte-se a adminVM usando ssh, conforme mostrado no seguinte exemplo:
```
set ADMINVM_IP="192.168.0.4"
ssh azureuser@%ADMINVM_IP%
```
Digite a senha Secret123456.
Use o seguinte comando para alternar para o usuário root. Este tutorial instala todas as ferramentas com o usuário root.
```
sudo su -
```

Use os seguintes comandos para instalar as dependências:

# dependencies for X server access
yum install -y libXtst libSM libXrender

# dependencies for GUI installation
yum install -y gtk2 libXtst xorg-x11-fonts-Type1 mesa-libGL

Depois, você continuará montando o disco de dados em adminVM, então mantenha este terminal aberto.

Esta etapa já é executada para você ao usar a imagem base da VM.

Armazene todos os arquivos de instalação e configurações no disco de dados. Use as etapas a seguir para montar o disco. Execute os comandos como usuário root. Se você não estiver trabalhando com root, execute sudo su - para alternar usuários.

Use o seguinte comando para verificar o último dispositivo de disco criado que você formata para armazenar arquivos WAS:
```
ls -alt /dev/sd*|head -1
```
A saída deverá ser semelhante ao seguinte exemplo:
```
brw-rw----. 1 root disk 8, 32 Jan 28 09:04 /dev/sdc
```

Use as etapas a seguir para formatar o dispositivo. Como usuário root, execute parted no dispositivo.

Use o seguinte comando para criar uma partição primária que ocupe todo o disco:
```
parted /dev/sdc --script mklabel gpt mkpart xfspart xfs 0% 100%
```

Use o seguinte comando para verificar os detalhes do dispositivo imprimindo seus metadados:

parted /dev/sdc print

O resultado deverá ser semelhante ao seguinte exemplo:

Model: Msft Virtual Disk (scsi)
Disk /dev/sdc: 107GB
Sector size (logical/physical): 512B/4096B
Partition Table: gpt
Disk Flags:

Number  Start   End    Size   File system  Name     Flags
1      1049kB  107GB  107GB               xfspart

Use os seguintes comandos para criar um sistema de arquivos na partição do dispositivo:
```
mkfs.xfs /dev/sdc1
partprobe /dev/sdc1
```
Use o seguinte comando para criar um ponto de montagem:
```
mkdir /datadrive
```
Use o seguinte comando para montar o disco:
```
mount /dev/sdc1 /datadrive
```

Use o seguinte comando para adicionar a montagem ao arquivo /etc/fstab:

echo "UUID=$(blkid | grep -Po "(?<=\/dev\/sdc1\: UUID=\")[^\"]*(?=\".*)")   /datadrive   xfs   defaults,nofail   1   2" >> /etc/fstab

Use os seguintes comandos para criar diretórios para arquivos de instalação e arquivos de configuração:

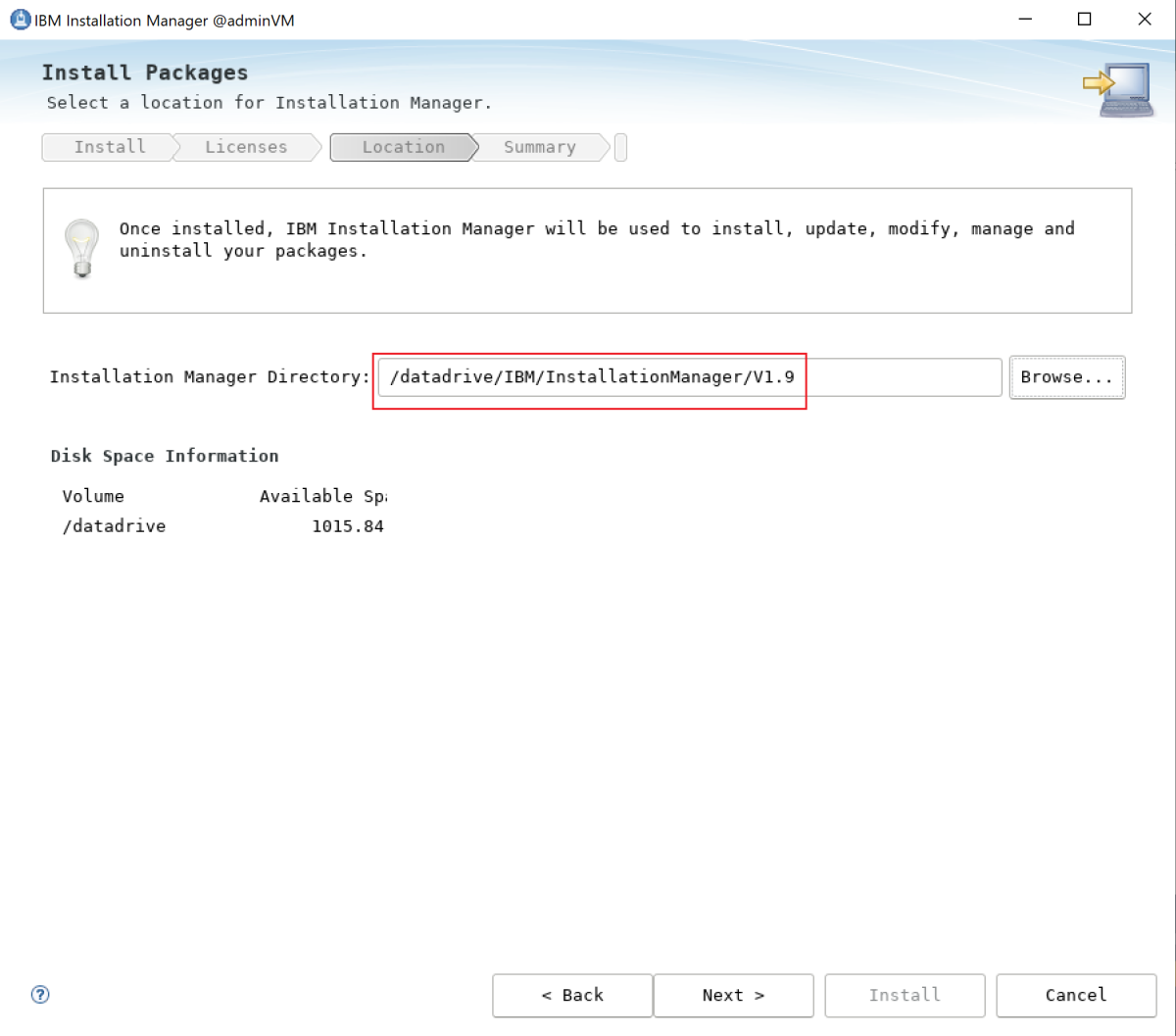

export IM_INSTALL_DIRECTORY=/datadrive/IBM/InstallationManager/V1.9
export WAS_ND_INSTALL_DIRECTORY=/datadrive/IBM/WebSphere/ND/V85
export IM_SHARED_DIRECTORY=/datadrive/IBM/IMShared
mkdir -p ${IM_INSTALL_DIRECTORY}
mkdir -p ${WAS_ND_INSTALL_DIRECTORY}
mkdir -p ${IM_SHARED_DIRECTORY}

Mais tarde, você continuará a instalar o Installation Manager da IBM em adminVM, então mantenha este terminal aberto.

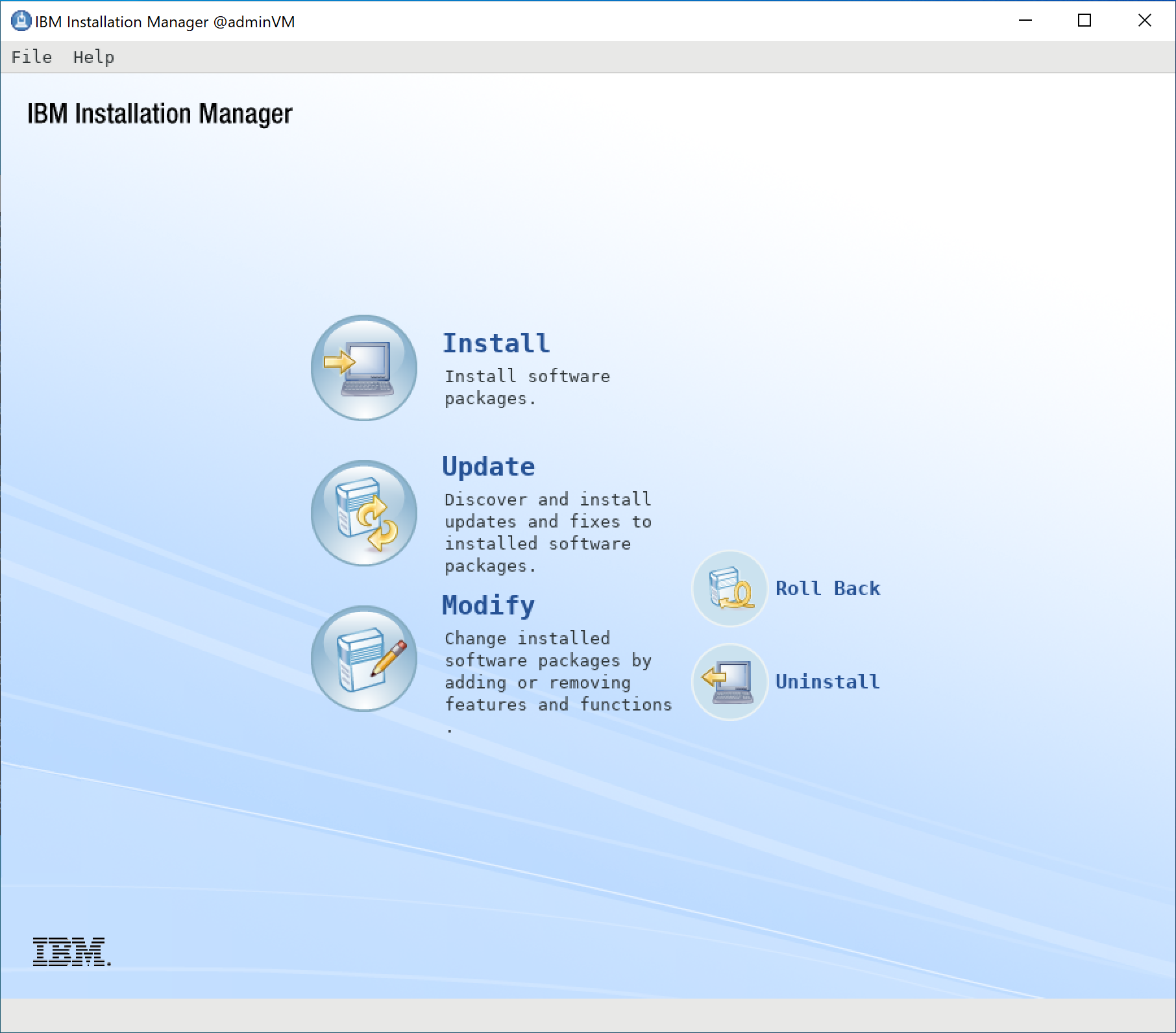

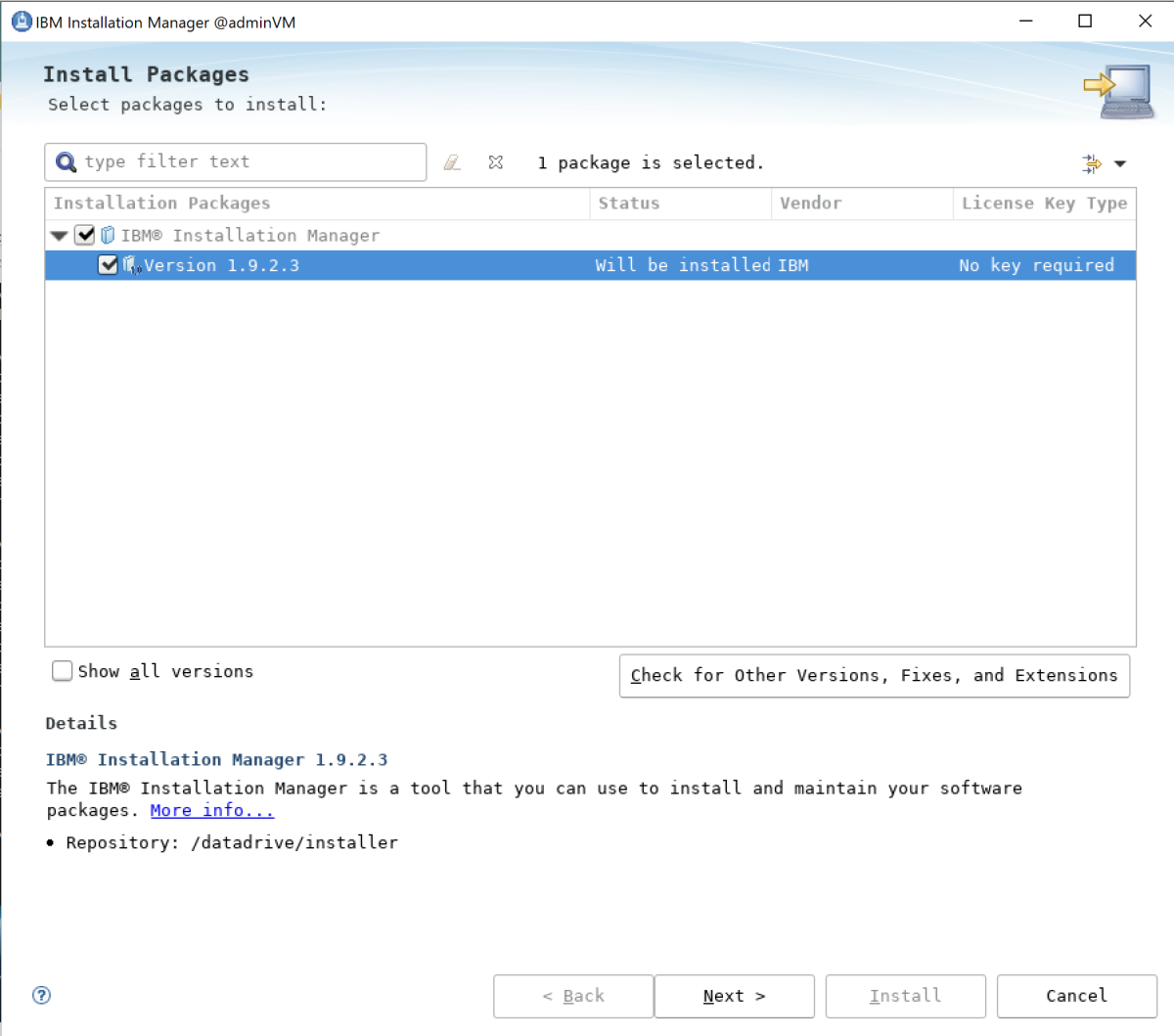

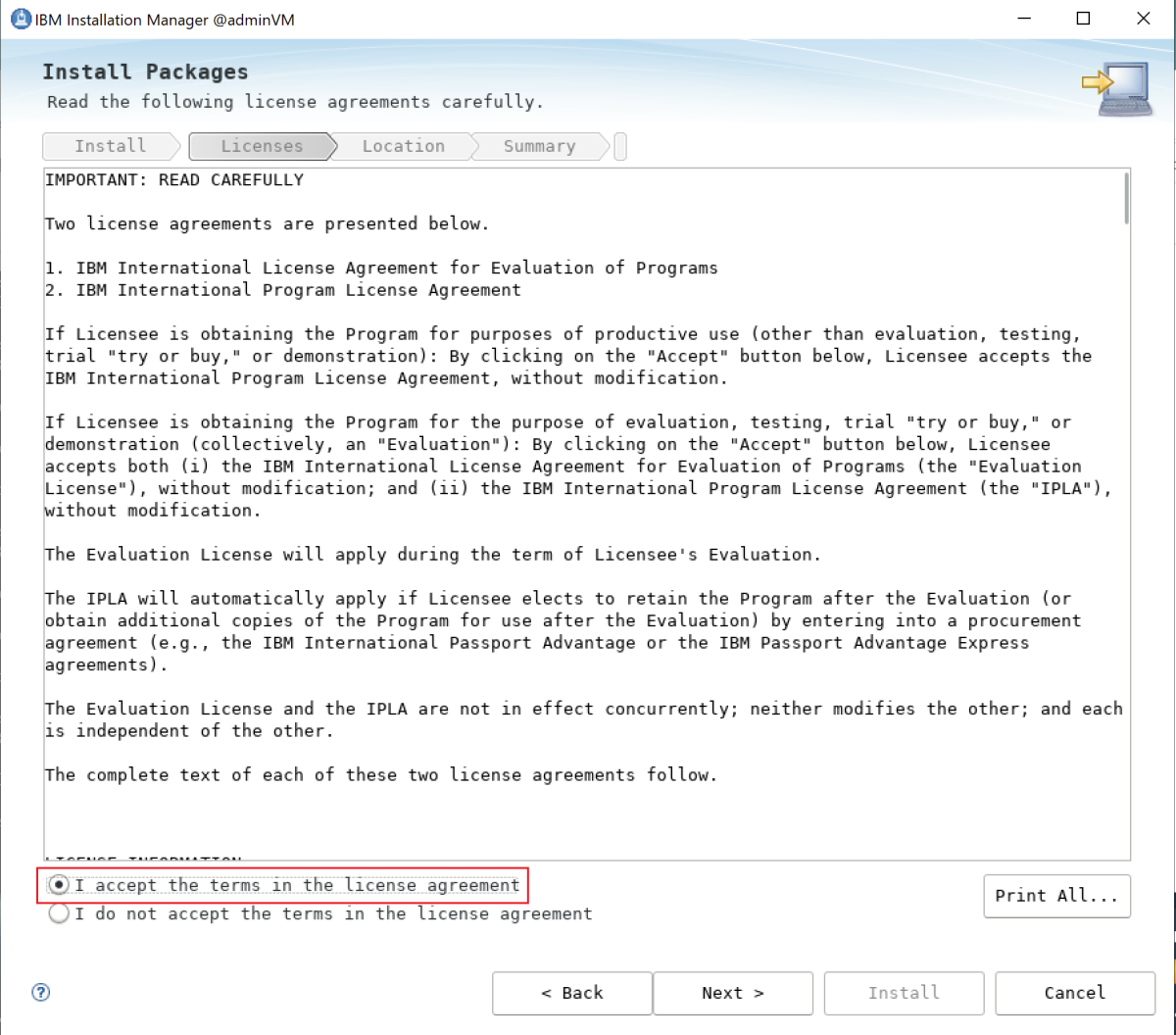

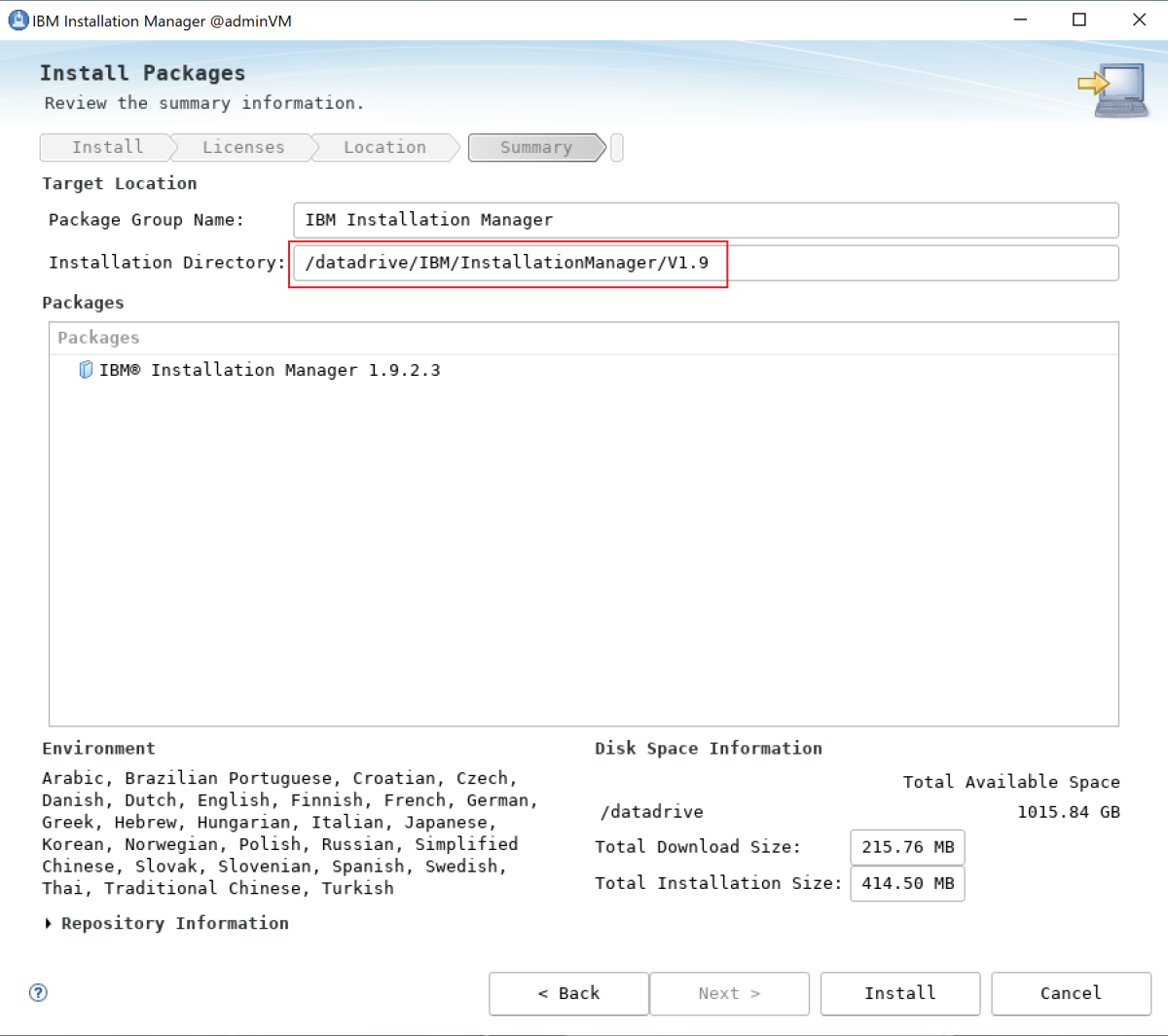

Baixe e instale o Installation Manager da IBM

Use as seguintes etapas para baixar e instalar o Installation Manager da IBM usando o servidor X em myWindowsVM:

Baixe o Installation Manager da IBM usando o comando curl, conforme mostrado no exemplo a seguir. Salve o arquivo do instalador em /datadrive/tmp e descompacte o arquivo em /datadrive/installer.

yum install -y unzip
mkdir /datadrive/tmp
cd /datadrive/tmp
curl -LO https://public.dhe.ibm.com/ibmdl/export/pub/software/im/zips/agent.installer.linux.gtk.x86_64.zip
unzip -o agent.installer.linux.gtk.x86_64.zip -d /datadrive/installer

Antes de abrir o instalador, defina a variável DISPLAY, conforme mostrado no exemplo a seguir. Essa variável permite que o instalador gráfico seja executado na VM do Red Hat Linux, mas apareça no myWindowsVM. O valor da variável DISPLAY inclui o endereço IP privado de myWindowsVM.

Neste exemplo, o endereço IP é 192.168.0.5. O número de exibição segue o endereço IP de myWindowsVM. No Sistema Windows X, o número de exibição mais comum é :0.0.
```
export DISPLAY=<my-windows-VM-private-IP>:0.0
# export DISPLAY=192.168.0.5:0.0
```
Encontre o endereço IP usando as seguintes etapas:
1. No portal do Azure, selecione myWindowsVM.
2. No painel de visão geral, em Propriedades, na seção Rede , localize Endereço IP privado.
Use os seguintes comandos para iniciar o processo de instalação do Installation Manager da IBM:
```
cd /datadrive/installer
./install
```
Depois de um tempo, o instalador aparece. Se a interface do usuário não for exibida, solucione o problema antes de continuar. Mantenha as configurações padrão e selecione Avançar.
Aceite o contrato de licença selecionando Aceito os termos do contrato de licença e, em seguida, selecione Avançar.
Configure o diretório do Installation Manager como /datadrive/IBM/InstallationManager/V1.9 e, em seguida, selecione Avançar.

Observação

Muitas das etapas neste guia exigem que você copie valores deste texto e os cole diretamente na interface do usuário do instalador. Um erro de digitação em um desses valores pode causar falha total no processo. É altamente recomendável abrir uma instância do Bloco de Notas na VM do jumpbox do Windows e usá-la como um local intermediário para colar valores dessa orientação. Em seguida, na VM, faça uma operação separada de copiar/colar do Bloco de Notas para a interface do usuário do instalador. Isso minimiza a possibilidade de um simples erro de digitação causar falha na orientação.
Analise as informações resumidas e selecione Instalar.

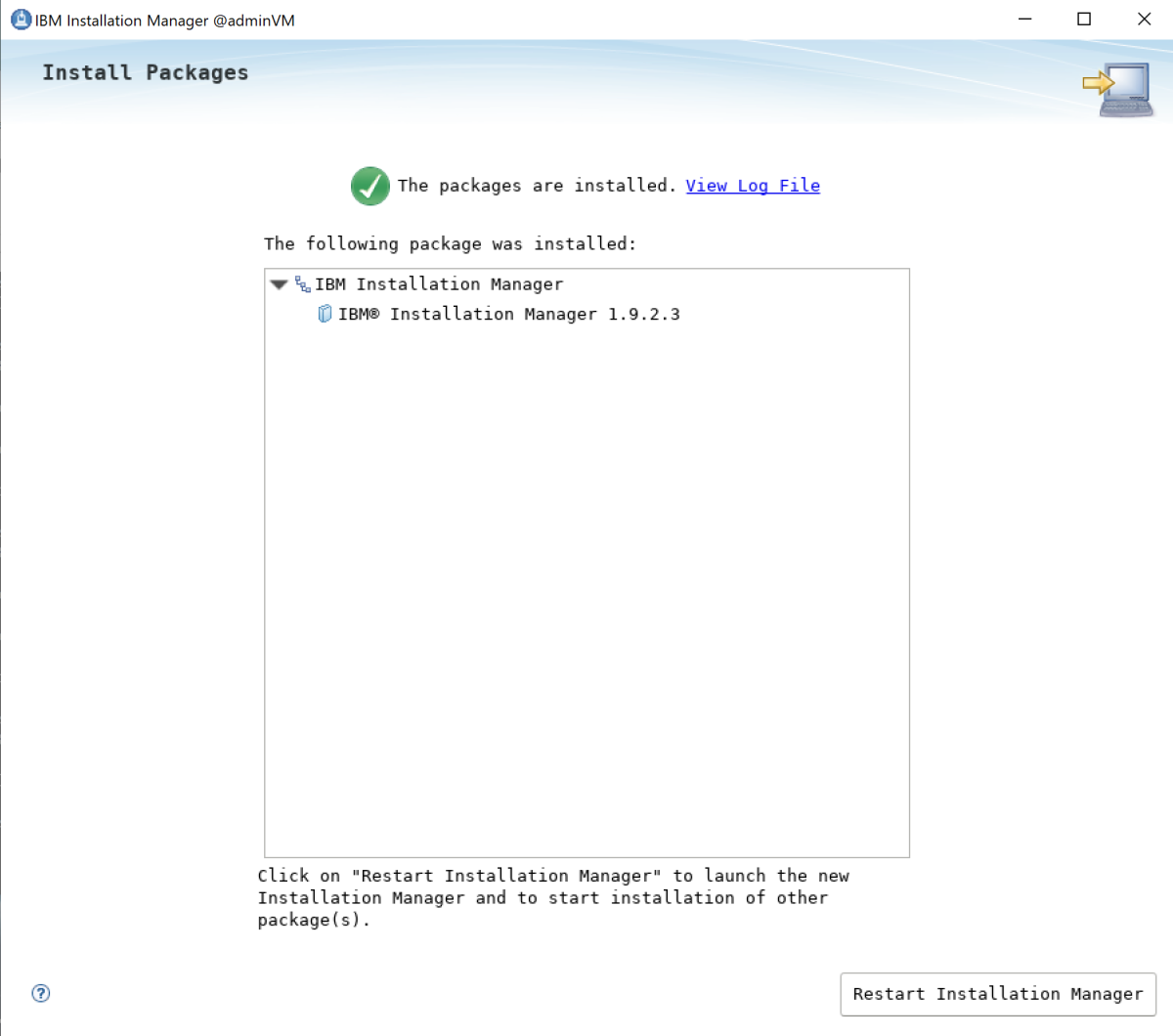

Aguarde a verificação de que a instalação foi concluída sem erros.
Feche o instalador. O Installation Manager da IBM agora está instalado no diretório /datadrive/IBM/InstallationManager/V1.9.

Em seguida, você continuará instalando o WebSphere Application Server em adminVM, então mantenha este terminal aberto.

Instale o WebSphere Application Server Network Deployment tradicional

WAS ND V9
WAS ND V85

Quando você usa a imagem base, o WebSphere Application Server Network Deployment já está instalado no diretório /datadrive/IBM/WebSphere/ND/V9.

Nesta seção, use o servidor X em myWindowsVM para visualizar o instalador gráfico do WebSphere Application Server Network Deployment V8.5 tradicional em execução no adminVM. Use as seguintes etapas para visualizar o instalador e instalar o servidor:

Se você não estiver usando o terminal anterior, defina a variável DISPLAY executando export DISPLAY=<my-windows-vm-private-ip>:0.0.
Use os seguintes comandos para iniciar o processo de instalação do WAS:
```
cd /datadrive/IBM/InstallationManager/V1.9/eclipse/
./IBMIM
```
Depois de um tempo, o instalador aparece. Se a interface do usuário não for exibida, solucione o problema antes de continuar.

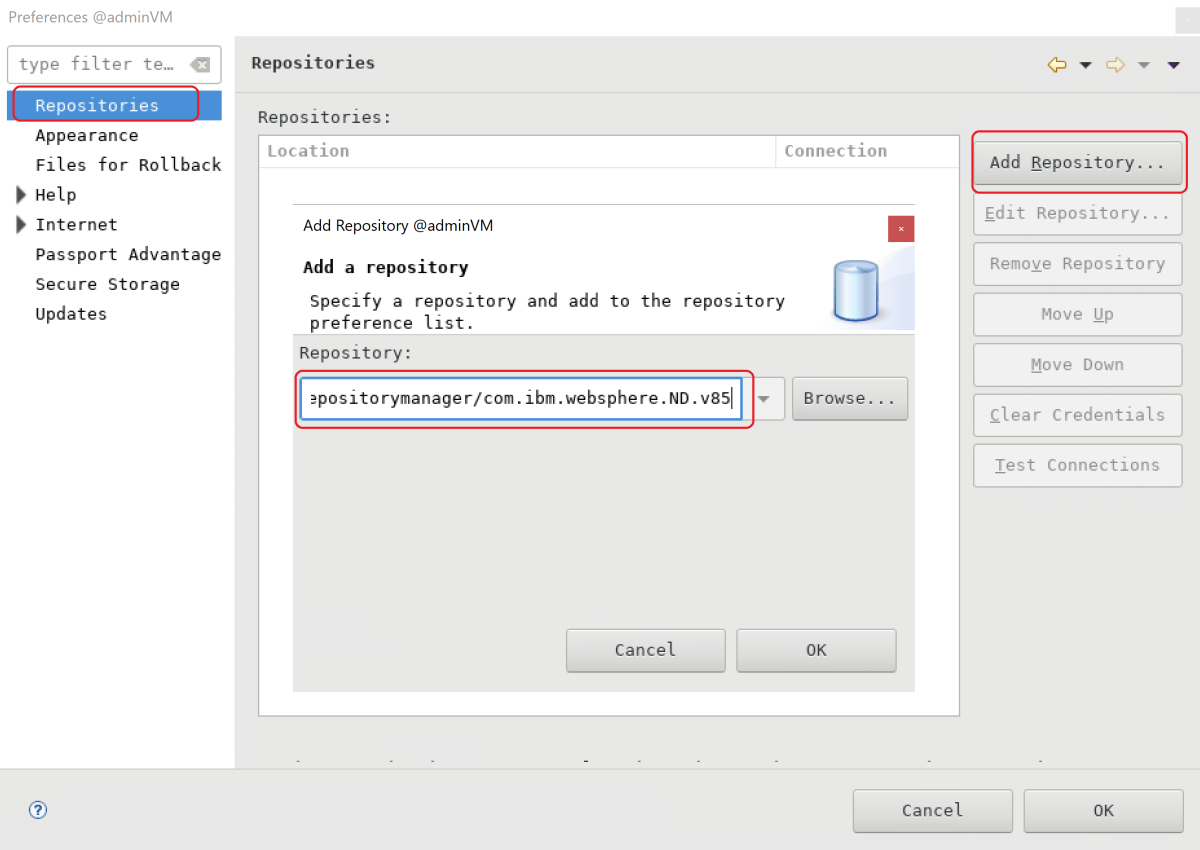

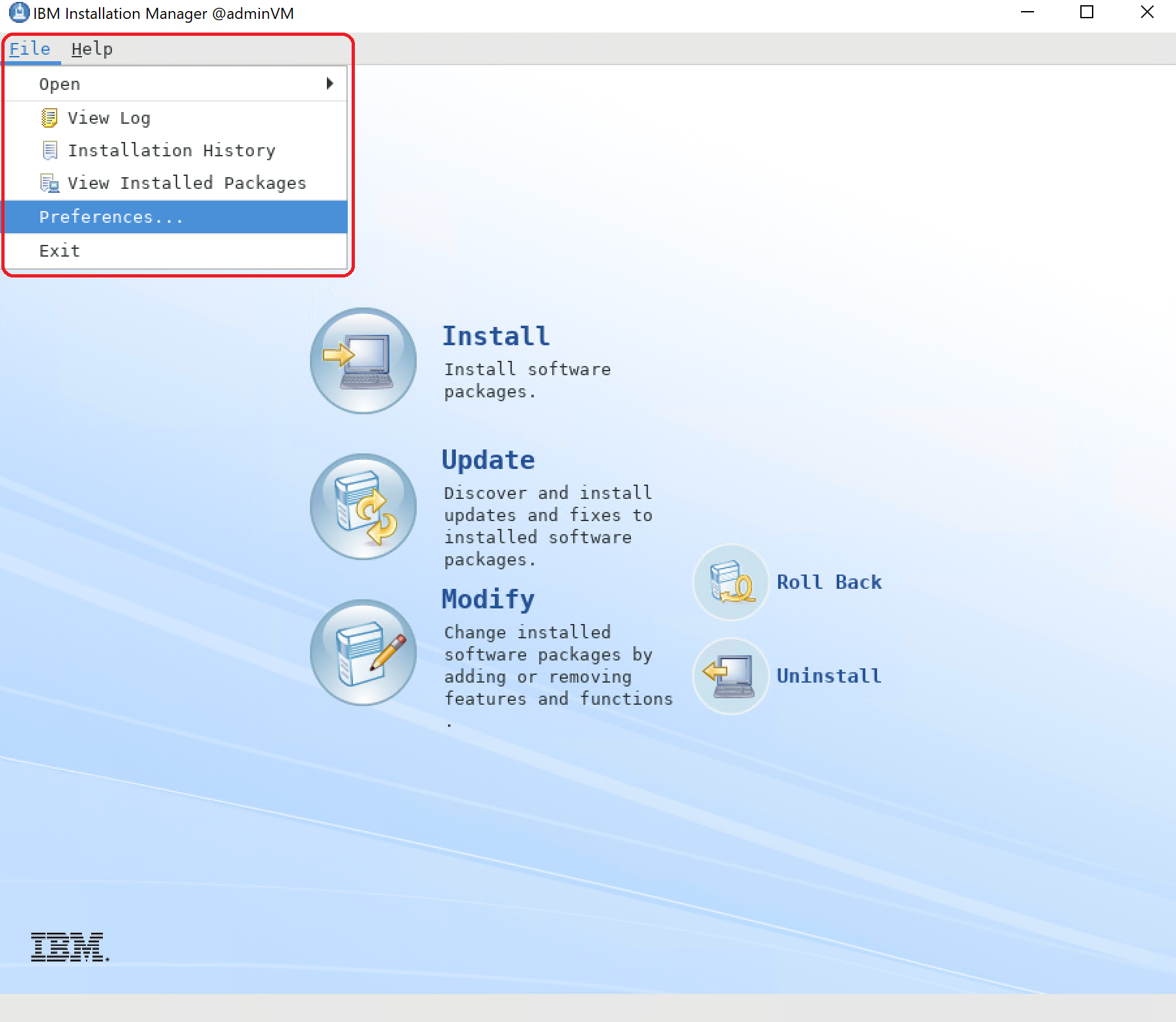

Selecione Arquivos>Preferências para começar a configurar uma conexão de repositório.
No painel Repositórios, selecione Adicionar repositório. Localize a URL de repositório no repositório de produtos online das ofertas do WebSphere Application Server da IBM. Para o WebSphere Application Server Network Deployment V8.5, a URL deverá ser https://www.ibm.com/software/repositorymanager/com.ibm.websphere.ND.v85. Preencha a URL na caixa Repositório e selecione OK.
Depois de um tempo, o painel Senha necessária pedirá que você digite seu IBMid. Preencha seu nome de usuário e senha, selecione Salvar senha e, em seguida, selecione OK.

Observação

O IBMid deve ter autorização para executar o WebSphere 8.5.5. Se você precisar de ajuda para obter essa autorização, entre em contato com o IBM eCustomer Care.
Demora um pouco para se conectar ao repositório. Se você receber um erro, certifique-se de que o IBMid e a senha estejam corretos. Certifique-se também de que seu IBMid tenha autorização para acessar o repositório do produto para o WebSphere Application Server Network Deployment V8.5 da IBM.

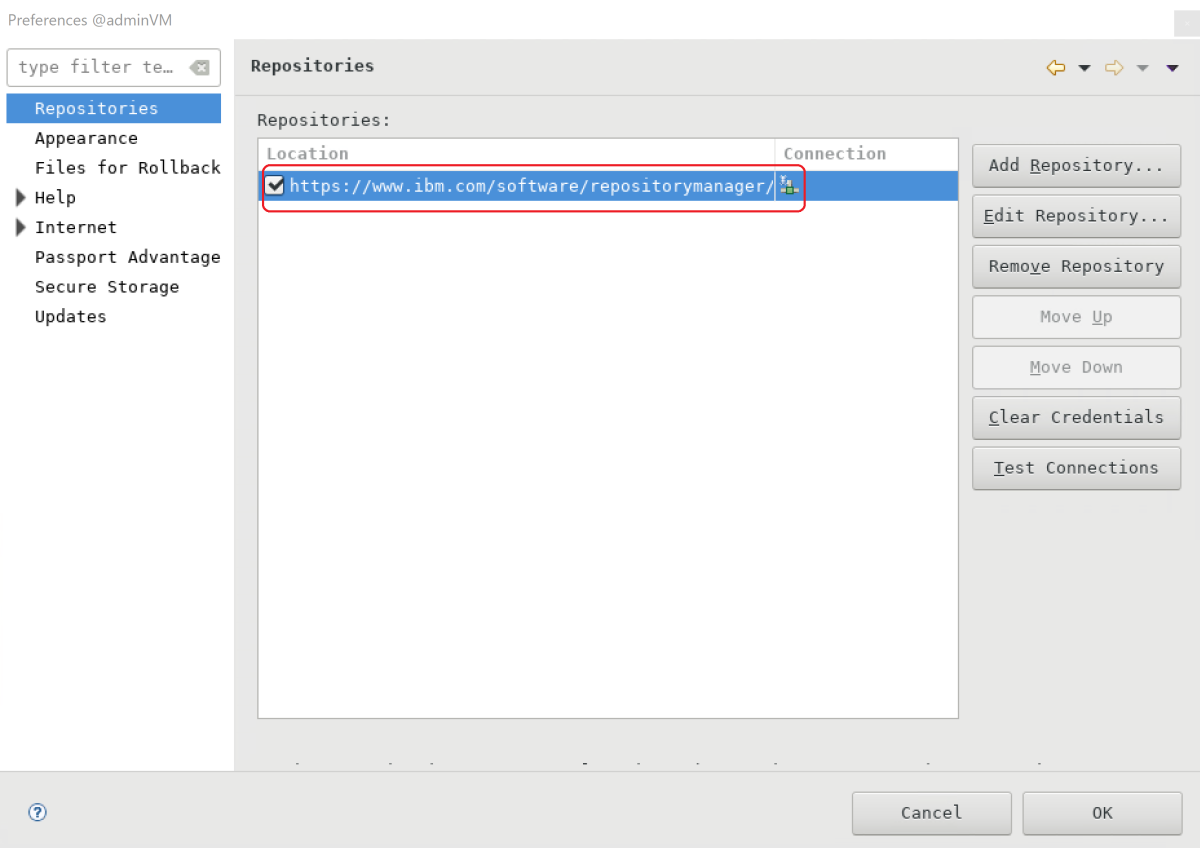

Depois que a conexão for concluída, a URL do repositório do produto estará na lista Repositórios. Selecione OK para fechar o painel Preferências.
Ao voltar à página inicial do Installation Manager da IBM, selecione Instalar. A preparação do instalador leva algum tempo. Você pode ver uma mensagem semelhante a Waiting for www-147.ibm.com.
Depois que a conexão for estabelecida, o painel Instalar pacotes será exibido. Selecione o WebSphere Application Server Network Deployment versão 8.5.5.x de nível superior da IBM. O número exato da versão pode ser diferente, mas deve ser a versão 8.5.5 mais recente mostrada. Lembre-se de marcar as caixas de seleção aninhadas. Em seguida, selecione Avançar.
A preparação do instalador leva algum tempo. Você pode ver uma mensagem semelhante a Waiting for www-147.ibm.com. Se você for solicitado a instalar correções, aceite a instalação das correções recomendadas e continue.
Aceite o contrato de licença selecionando Aceito os termos do contrato de licença e, em seguida, selecione Avançar.

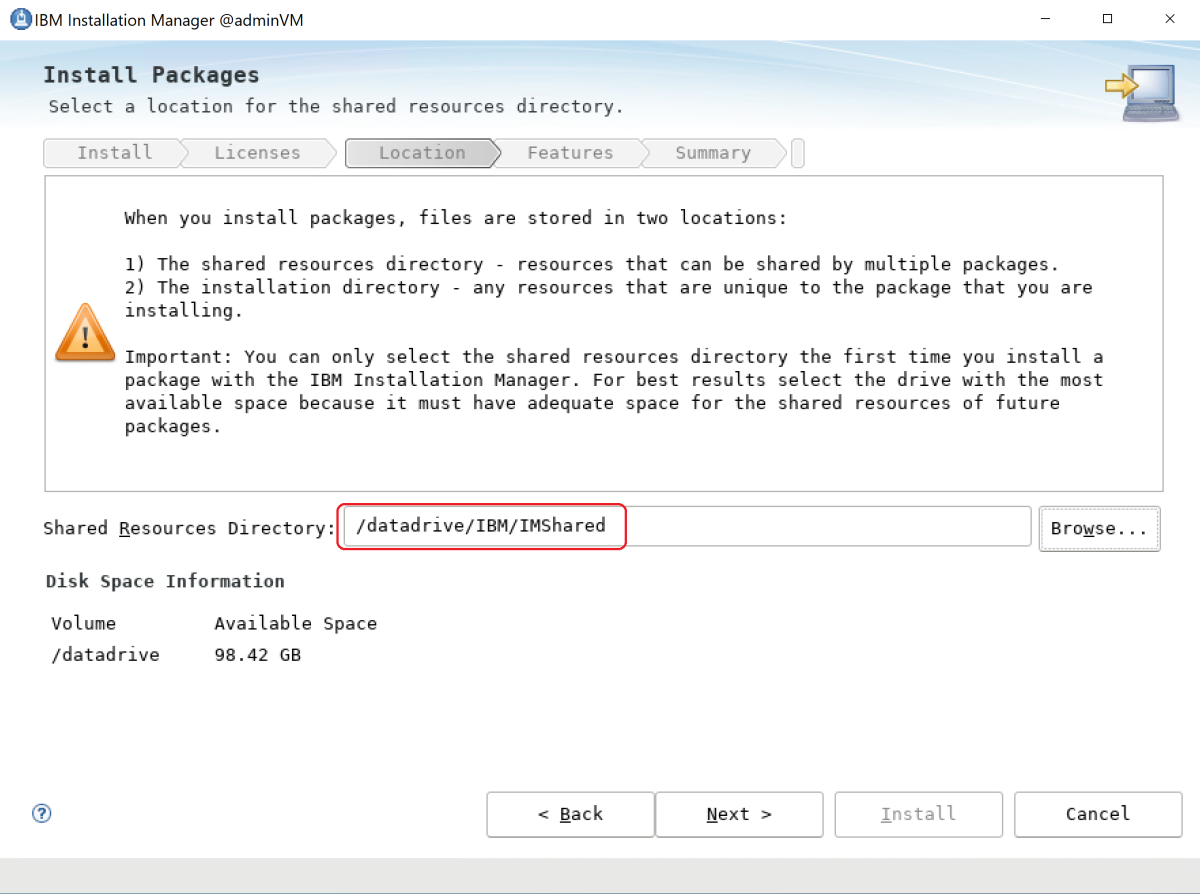

Defina o Diretório de recursos compartilhados como /datadrive/IBM/IMShared e selecione Avançar.

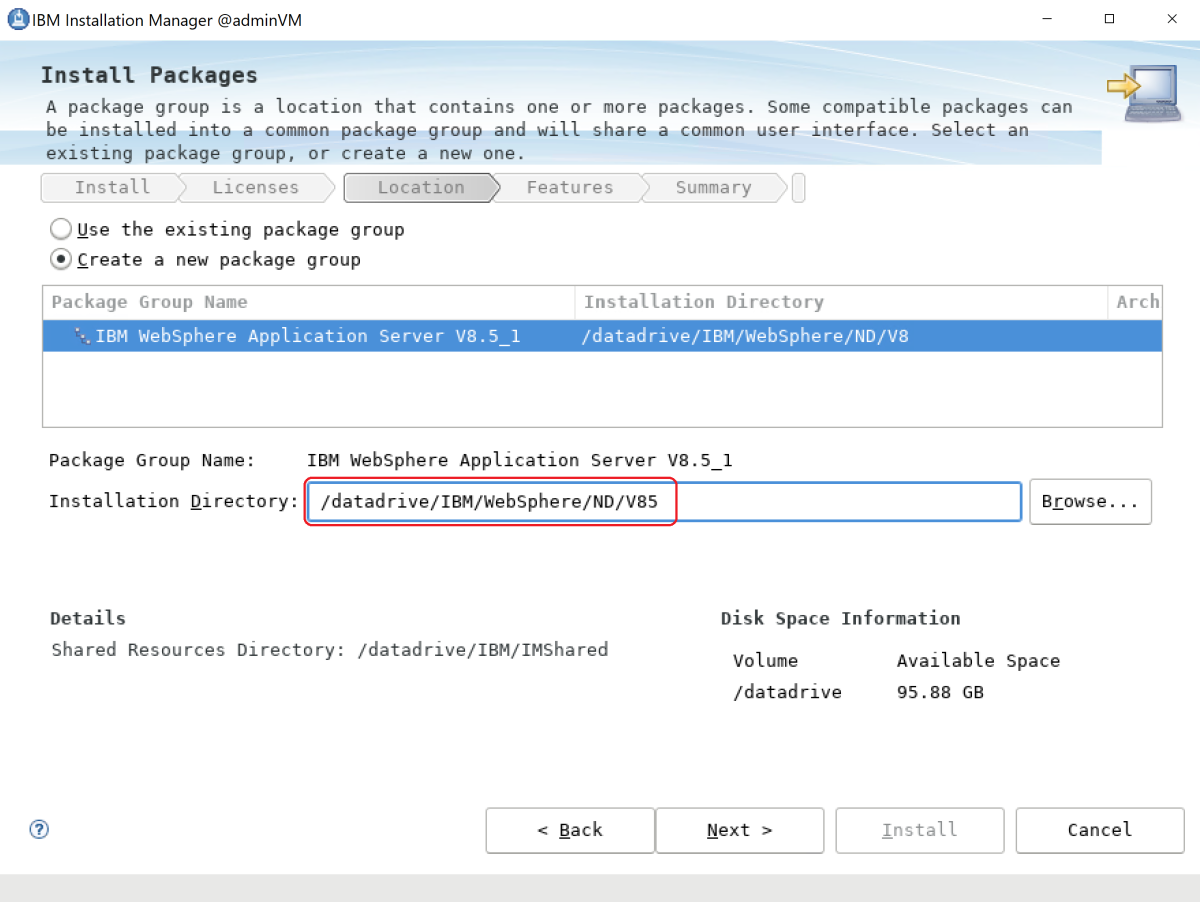

Defina o Diretório de instalação como /datadrive/IBM/WebSphere/ND/V85 e selecione Avançar.
Mantenha Traduções com o valor padrão e selecione Avançar.
Mantenha o valor padrão de IBM JDK e selecione Avançar.

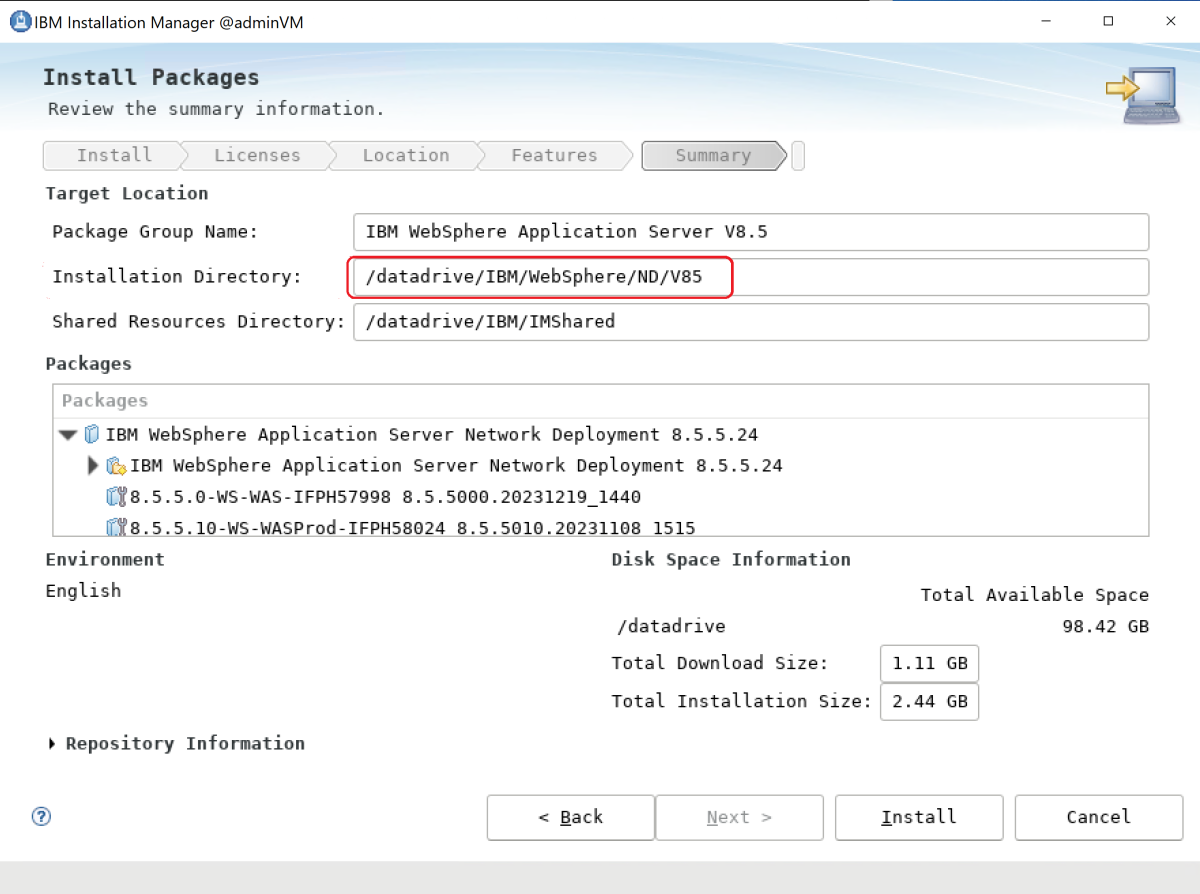

Na guia Resumo, selecione Instalar.
O processo de instalação deve ser concluído sem erros. Em Qual programa você deseja iniciar?, selecione Nenhum. Em seguida, selecione Concluir.
Se o WebSphere Customization Toolbox for exibido, feche-o. Feche o Installation Manager da IBM.
Volte para o shell de onde você iniciou o Installation Manager da IBM. Verifique o caminho de instalação correto usando o seguinte comando para testar a existência do Profile Management Tool:
```
ls -la /datadrive/IBM/WebSphere/ND/V85/bin/ProfileManagement/pmt.sh
```
Se esse arquivo não existir, corrija o problema antes de continuar.

Você concluiu a instalação do WebSphere Application Server Network Deployment no diretório /datadrive/IBM/WebSphere/ND/V85.

Criar máquinas para servidores gerenciados

Você instalou o WebSphere Application Server Network Deployment no adminVM, que executa o gerenciador de implementação. Você ainda precisa preparar os computadores para executar os dois servidores gerenciados. Em seguida, você cria um instantâneo de discos de adminVM e prepara os computadores para os servidores gerenciados mspVM1 e mspVM2.

Esta seção apresenta uma abordagem para preparar máquinas com o instantâneo do adminVM. Volte ao terminal onde você está conectado à CLI do Azure e execute as etapas a seguir. Este terminal não é o jumpbox do Windows.

Use o seguinte comando para interromper adminVM:

Bash
PowerShell

# export RESOURCE_GROUP_NAME=abc1110rg
az vm stop --resource-group $RESOURCE_GROUP_NAME --name adminVM

# $Env:RESOURCE_GROUP_NAME = "abc1110rg"
az vm stop --resource-group $Env:RESOURCE_GROUP_NAME --name adminVM

Use az snapshot create para tirar um instantâneo do disco do sistema operacional adminVM:

Bash
PowerShell

export ADMIN_OS_DISK_ID=$(az vm show \
    --resource-group $RESOURCE_GROUP_NAME \
    --name adminVM \
    --query storageProfile.osDisk.managedDisk.id \
    --output tsv)
az snapshot create \
    --resource-group $RESOURCE_GROUP_NAME \
    --name myAdminOSDiskSnapshot \
    --source $ADMIN_OS_DISK_ID

$Env:ADMIN_OS_DISK_ID=$(az vm show `
    --resource-group $Env:RESOURCE_GROUP_NAME  `
    --name adminVM `
    --query storageProfile.osDisk.managedDisk.id `
    --output tsv)
az snapshot create  `
    --resource-group $Env:RESOURCE_GROUP_NAME  `
    --name myAdminOSDiskSnapshot  `
    --source $Env:ADMIN_OS_DISK_ID

Use az snapshot create para tirar um instantâneo do disco de dados adminVM:

Bash
PowerShell

export ADMIN_DATA_DISK_ID=$(az vm show \
    --resource-group $RESOURCE_GROUP_NAME \
    --name adminVM \
    --query 'storageProfile.dataDisks[0].managedDisk.id' \
    --output tsv)
az snapshot create \
    --resource-group $RESOURCE_GROUP_NAME \
    --name myAdminDataDiskSnapshot \
    --source $ADMIN_DATA_DISK_ID

$Env:ADMIN_DATA_DISK_ID=$(az vm show `
    --resource-group $Env:RESOURCE_GROUP_NAME  `
    --name adminVM  `
    --query 'storageProfile.dataDisks[0].managedDisk.id' `
    --output tsv)
az snapshot create  `
    --resource-group $Env:RESOURCE_GROUP_NAME  `
    --name myAdminDataDiskSnapshot `
    --source $Env:ADMIN_DATA_DISK_ID

Use os seguintes comandos para consultar as IDs de instantâneos que você usará posteriormente:

Bash
PowerShell

# Get the snapshot ID.
export OS_SNAPSHOT_ID=$(az snapshot show \
    --resource-group $RESOURCE_GROUP_NAME \
    --name myAdminOSDiskSnapshot \
    --query '[id]' \
    --output tsv)
export DATA_SNAPSHOT_ID=$(az snapshot show \
    --resource-group $RESOURCE_GROUP_NAME \
    --name myAdminDataDiskSnapshot \
    --query '[id]' \
    --output tsv)

# Get the snapshot ID.
$Env:OS_SNAPSHOT_ID=$(az snapshot show `
    --resource-group $Env:RESOURCE_GROUP_NAME  `
    --name myAdminOSDiskSnapshot `
    --query '[id]' `
    --output tsv)
$Env:DATA_SNAPSHOT_ID=$(az snapshot show  `
    --resource-group $Env:RESOURCE_GROUP_NAME  `
    --name myAdminDataDiskSnapshot `
    --query '[id]' `
    --output tsv)

Em seguida, crie mspVM1 e mspVM2.

Criar mspVM1

Use as seguintes etapas para criar mspVM1:

Crie um disco do sistema operacional para mspVM1 usando az disk create:

Bash
PowerShell

# Create a new managed disk by using the OS snapshot ID.
# Note that the managed disk is created in the same location as the snapshot.
az disk create \
    --resource-group $RESOURCE_GROUP_NAME \
    --name mspVM1_OsDisk_1 \
    --source $OS_SNAPSHOT_ID

# Create a new managed disk by using the OS snapshot ID.
# Note that the managed disk is created in the same location as the snapshot.
az disk create `
    --resource-group $Env:RESOURCE_GROUP_NAME  `
    --name mspVM1_OsDisk_1 `
    --source $Env:OS_SNAPSHOT_ID

Use os seguintes comandos para criar a VM mspVM1 anexando o disco do sistema operacional mspVM1_OsDisk_1:

Bash
PowerShell

# Get the resource ID of the managed disk.
export MSPVM1_OS_DISK_ID=$(az disk show \
    --resource-group $RESOURCE_GROUP_NAME \
    --name mspVM1_OsDisk_1 \
    --query '[id]' \
    --output tsv)

# Get the resource ID of the managed disk.
$Env:MSPVM1_OS_DISK_ID=$(az disk show `
    --resource-group $Env:RESOURCE_GROUP_NAME `
    --name mspVM1_OsDisk_1 `
    --query '[id]' `
    --output tsv)

WAS ND V9
WAS ND V85

# Create the VM by attaching the existing managed disk as an OS.
az vm create \
    --resource-group $RESOURCE_GROUP_NAME \
    --name mspVM1 \
    --attach-os-disk $MSPVM1_OS_DISK_ID \
    --plan-publisher ibm-usa-ny-armonk-hq-6275750-ibmcloud-aiops \
    --plan-product 2023-03-27-twas-cluster-base-image \
    --plan-name 2023-03-27-twas-cluster-base-image \
    --os-type linux \
    --availability-set myAvailabilitySet \
    --public-ip-address "" \
    --nsg ""

# Create the VM by attaching the existing managed disk as an OS.
# For `public-ip-address` and `nsg`, be sure to wrap the value "" in '' in PowerShell.
az vm create `
    --resource-group $Env:RESOURCE_GROUP_NAME `
    --name mspVM1 `
    --attach-os-disk $Env:MSPVM1_OS_DISK_ID `
    --plan-publisher ibm-usa-ny-armonk-hq-6275750-ibmcloud-aiops `
    --plan-product 2023-03-27-twas-cluster-base-image `
    --plan-name 2023-03-27-twas-cluster-base-image `
    --os-type linux `
    --availability-set myAvailabilitySet `
    --public-ip-address '""' `
    --nsg '""'

# Create the VM by attaching the existing managed disk as an OS.
az vm create \
    --resource-group $RESOURCE_GROUP_NAME \
    --name mspVM1 \
    --attach-os-disk $MSPVM1_OS_DISK_ID \
    --os-type linux \
    --availability-set myAvailabilitySet \
    --public-ip-address "" \
    --nsg ""

# Create the VM by attaching the existing managed disk as an OS.
# For `public-ip-address` and `nsg`, be sure to wrap the value "" in '' in PowerShell.
az vm create `
    --resource-group $Env:RESOURCE_GROUP_NAME `
    --name mspVM1 `
    --attach-os-disk $Env:MSPVM1_OS_DISK_ID `
    --os-type linux `
    --availability-set myAvailabilitySet `
    --public-ip-address '""' `
    --nsg '""'

Crie um disco gerenciado a partir do instantâneo do disco de dados e anexe-o a mspVM1:

Bash
PowerShell

az disk create \
    --resource-group $RESOURCE_GROUP_NAME \
    --name mspVM1_Data_Disk_1 \
    --source $DATA_SNAPSHOT_ID

export MSPVM1_DATA_DISK_ID=$(az disk show \
    --resource-group $RESOURCE_GROUP_NAME \
    --name mspVM1_Data_Disk_1 \
    --query '[id]' \
    --output tsv)

az vm disk attach \
    --resource-group $RESOURCE_GROUP_NAME \
    --vm-name mspVM1 \
    --name $MSPVM1_DATA_DISK_ID

az disk create `
    --resource-group $Env:RESOURCE_GROUP_NAME `
    --name mspVM1_Data_Disk_1 `
    --source $Env:DATA_SNAPSHOT_ID

$Env:MSPVM1_DATA_DISK_ID=$(az disk show `
    --resource-group $Env:RESOURCE_GROUP_NAME `
    --name mspVM1_Data_Disk_1 `
    --query '[id]' `
    --output tsv)

az vm disk attach `
    --resource-group $Env:RESOURCE_GROUP_NAME `
    --vm-name mspVM1 `
    --name $Env:MSPVM1_DATA_DISK_ID

Você criou mspVM1 com o WAS instalado. Como você criou a VM a partir de um instantâneo dos discos adminVM, as duas VMs têm o mesmo nome de host. Use az vm run-command invoke para alterar o nome do host para o valor mspVM1:

Bash
PowerShell

az vm run-command invoke \
    --resource-group $RESOURCE_GROUP_NAME \
    --name mspVM1 \
    --command-id RunShellScript \
    --scripts "sudo hostnamectl set-hostname mspVM1"

az vm run-command invoke `
    --resource-group $Env:RESOURCE_GROUP_NAME `
    --name mspVM1 `
    --command-id RunShellScript `
    --scripts "sudo hostnamectl set-hostname mspVM1"

Quando o comando for concluído com sucesso, você obterá uma saída semelhante ao seguinte exemplo:

{
    "value": [
        {
        "code": "ProvisioningState/succeeded",
        "displayStatus": "Provisioning succeeded",
        "level": "Info",
        "message": "Enable succeeded: \n[stdout]\n\n[stderr]\n",
        "time": null
        }
    ]
}

Criar mspVM2

Use as seguintes etapas para criar mspVM2:

Crie um disco do sistema operacional para mspVM2 usando az disk create:

Bash
PowerShell

# Create a new managed disk by using the OS snapshot ID.
# Note that the managed disk is created in the same location as the snapshot.
az disk create \
    --resource-group $RESOURCE_GROUP_NAME \
    --name mspVM2_OsDisk_1 \
    --source $OS_SNAPSHOT_ID

# Create a new managed disk by using the OS snapshot ID.
# Note that the managed disk is created in the same location as the snapshot.
az disk create `
    --resource-group $Env:RESOURCE_GROUP_NAME  `
    --name mspVM2_OsDisk_1 `
    --source $Env:OS_SNAPSHOT_ID

Use os seguintes comandos para criar a VM mspVM2 anexando o disco do sistema operacional mspVM2_OsDisk_1:

Bash
PowerShell

# Get the resource ID of the managed disk.
export MSPVM2_OS_DISK_ID=$(az disk show \
    --resource-group $RESOURCE_GROUP_NAME \
    --name mspVM2_OsDisk_1 \
    --query '[id]' \
    --output tsv)

# Get the resource ID of the managed disk.
$Env:MSPVM2_OS_DISK_ID=$(az disk show `
    --resource-group $Env:RESOURCE_GROUP_NAME `
    --name mspVM2_OsDisk_1 `
    --query '[id]' `
    --output tsv)

WAS ND V9
WAS ND V85

# Create the VM by attaching the existing managed disk as an OS.
az vm create \
    --resource-group $RESOURCE_GROUP_NAME \
    --name mspVM2 \
    --attach-os-disk $MSPVM2_OS_DISK_ID \
    --plan-publisher ibm-usa-ny-armonk-hq-6275750-ibmcloud-aiops \
    --plan-product 2023-03-27-twas-cluster-base-image \
    --plan-name 2023-03-27-twas-cluster-base-image \
    --os-type linux \
    --availability-set myAvailabilitySet \
    --public-ip-address "" \
    --nsg ""

# Create the VM by attaching the existing managed disk as an OS.
# For `public-ip-address` and `nsg`, be sure to wrap the value "" in '' in PowerShell.
az vm create `
    --resource-group $Env:RESOURCE_GROUP_NAME `
    --name mspVM2 `
    --attach-os-disk $Env:MSPVM2_OS_DISK_ID `
    --plan-publisher ibm-usa-ny-armonk-hq-6275750-ibmcloud-aiops `
    --plan-product 2023-03-27-twas-cluster-base-image `
    --plan-name 2023-03-27-twas-cluster-base-image `
    --os-type linux `
    --availability-set myAvailabilitySet `
    --public-ip-address '""' `
    --nsg '""'

# Create the VM by attaching the existing managed disk as an OS.
az vm create \
    --resource-group $RESOURCE_GROUP_NAME \
    --name mspVM2 \
    --attach-os-disk $MSPVM2_OS_DISK_ID \
    --os-type linux \
    --availability-set myAvailabilitySet \
    --public-ip-address "" \
    --nsg ""

# Create the VM by attaching the existing managed disk as an OS.
# For `public-ip-address` and `nsg`, be sure to wrap the value "" in '' in PowerShell.
az vm create `
    --resource-group $Env:RESOURCE_GROUP_NAME `
    --name mspVM2 `
    --attach-os-disk $Env:MSPVM2_OS_DISK_ID `
    --os-type linux `
    --availability-set myAvailabilitySet `
    --public-ip-address '""' `
    --nsg '""'

Crie um disco gerenciado a partir do instantâneo de dados e anexe-o a mspVM2:

Bash
PowerShell

az disk create \
    --resource-group $RESOURCE_GROUP_NAME \
    --name mspVM2_Data_Disk_1 \
    --source $DATA_SNAPSHOT_ID

export MSPVM2_DATA_DISK_ID=$(az disk show \
    --resource-group $RESOURCE_GROUP_NAME \
    --name mspVM2_Data_Disk_1 \
    --query '[id]' \
    --output tsv)

az vm disk attach \
    --resource-group $RESOURCE_GROUP_NAME \
    --vm-name mspVM2 \
    --name $MSPVM2_DATA_DISK_ID

az disk create `
    --resource-group $Env:RESOURCE_GROUP_NAME `
    --name mspVM2_Data_Disk_1 `
    --source $Env:DATA_SNAPSHOT_ID

$Env:MSPVM2_DATA_DISK_ID=$(az disk show `
    --resource-group $Env:RESOURCE_GROUP_NAME `
    --name mspVM2_Data_Disk_1 `
    --query '[id]' `
    --output tsv)

az vm disk attach `
    --resource-group $Env:RESOURCE_GROUP_NAME `
    --vm-name mspVM2 `
    --name $Env:MSPVM2_DATA_DISK_ID

Você criou mspVM2 com o WAS instalado. Como você criou a VM a partir de um instantâneo dos discos adminVM, as duas VMs têm o mesmo nome de host. Use az vm run-command invoke para alterar o nome do host para o valor mspVM2:

Bash
PowerShell

az vm run-command invoke \
    --resource-group $RESOURCE_GROUP_NAME \
    --name mspVM2 \
    --command-id RunShellScript \
    --scripts "sudo hostnamectl set-hostname mspVM2"

az vm run-command invoke `
    --resource-group $Env:RESOURCE_GROUP_NAME `
    --name mspVM2 `
    --command-id RunShellScript `
    --scripts "sudo hostnamectl set-hostname mspVM2"

Quando o comando for concluído com sucesso, você obterá uma saída semelhante ao seguinte exemplo:

{
    "value": [
        {
        "code": "ProvisioningState/succeeded",
        "displayStatus": "Provisioning succeeded",
        "level": "Info",
        "message": "Enable succeeded: \n[stdout]\n\n[stderr]\n",
        "time": null
        }
    ]
}

Certifique-se de ter concluído as etapas anteriores para mspVM1 e mspVM2. Em seguida, use as seguintes etapas para concluir a preparação dos computadores:

Use o comando az vm start para iniciar adminVM, conforme mostrado no seguinte exemplo:

Bash
PowerShell

az vm start --resource-group $RESOURCE_GROUP_NAME --name adminVM

az vm start --resource-group $Env:RESOURCE_GROUP_NAME --name adminVM

Use os seguintes comandos para obter e mostrar os endereços IP privados, que você usa nas seções posteriores:

Bash
PowerShell

export ADMINVM_NIC_ID=$(az vm show \
    --resource-group $RESOURCE_GROUP_NAME \
    --name adminVM \
    --query networkProfile.networkInterfaces'[0]'.id \
    --output tsv)
export ADMINVM_IP=$(az network nic show \
    --ids $ADMINVM_NIC_ID \
    --query ipConfigurations'[0]'.privateIPAddress \
    --output tsv)
export MSPVM1_NIC_ID=$(az vm show \
    --resource-group $RESOURCE_GROUP_NAME \
    --name mspVM1 \
    --query networkProfile.networkInterfaces'[0]'.id \
    --output tsv)
export MSPVM1_IP=$(az network nic show \
    --ids $MSPVM1_NIC_ID \
    --query ipConfigurations'[0]'.privateIPAddress \
    --output tsv)
export MSPVM2_NIC_ID=$(az vm show \
    --resource-group $RESOURCE_GROUP_NAME \
    --name mspVM2 \
    --query networkProfile.networkInterfaces'[0]'.id \
    --output tsv)
export MSPVM2_IP=$(az network nic show \
    --ids $MSPVM2_NIC_ID \
    --query ipConfigurations'[0]'.privateIPAddress \
    --output tsv)
echo "Private IP of adminVM: $ADMINVM_IP"
echo "Private IP of mspVM1: $MSPVM1_IP"
echo "Private IP of mspVM2: $MSPVM2_IP"

$Env:ADMINVM_NIC_ID=$(az vm show `
    --resource-group $Env:RESOURCE_GROUP_NAME `
    --name adminVM `
    --query networkProfile.networkInterfaces'[0]'.id `
    --output tsv)
$Env:ADMINVM_IP=$(az network nic show `
    --ids $Env:ADMINVM_NIC_ID `
    --query ipConfigurations'[0]'.privateIPAddress `
    --output tsv)
$Env:MSPVM1_NIC_ID=$(az vm show `
    --resource-group $Env:RESOURCE_GROUP_NAME `
    --name mspVM1 `
    --query networkProfile.networkInterfaces'[0]'.id `
    --output tsv)
$Env:MSPVM1_IP=$(az network nic show `
    --ids $Env:MSPVM1_NIC_ID `
    --query ipConfigurations'[0]'.privateIPAddress `
    --output tsv)
$Env:MSPVM2_NIC_ID=$(az vm show `
    --resource-group $Env:RESOURCE_GROUP_NAME `
    --name mspVM2 \
    --query networkProfile.networkInterfaces'[0]'.id `
    --output tsv)
$Env:MSPVM2_IP=$(az network nic show `
    --ids $Env:MSPVM2_NIC_ID `
    --query ipConfigurations'[0]'.privateIPAddress `
    --output tsv)
echo "Private IP of adminVM: $Env:ADMINVM_IP"
echo "Private IP of mspVM1: $Env:MSPVM1_IP"
echo "Private IP of mspVM2: $Env:MSPVM2_IP"

Agora, todas as três máquinas estão prontas. Em seguida, configure um cluster WAS.

Criar perfis WAS e um cluster

Esta seção mostra como criar e configurar um cluster WAS. Em termos de criação de perfis WAS e um cluster, não há diferença significativa entre as séries 9.x e 8.5.x. Todas as capturas de tela nesta seção mostram V9 como base.

Configurar um perfil do gerenciador de implementação

Nesta seção, você usa o servidor X no myWindowsVM para criar um perfil de gerenciamento do gerenciador de implementação e administrar servidores dentro da célula do gerenciador de implementação usando o Profile Management Tool. Para obter mais informações sobre perfis, consulte Conceitos de perfil. Para obter mais informações sobre como criar o perfil do gerenciador de implementação, consulte Criar perfis de gerenciamento com gerenciadores de implementação.

Use as seguintes etapas para criar e configurar o perfil de gerenciamento:

Verifique se você ainda está no seu computador Windows. Se não estiver, use os seguintes comandos para se conectar remotamente ao myWindowsVM e, em seguida, conectar-se a adminVM de um prompt de comando:
```
set ADMINVM_IP="192.168.0.4"
ssh azureuser@%ADMINVM_IP%
```

Use os seguintes comandos para se tornar o usuário root e definir a variável DISPLAY:

sudo su -

export DISPLAY=<my-windows-vm-private-ip>:0.0
# export DISPLAY=192.168.0.5:0.0

Use os seguintes comandos para iniciar o Profile Management Tool:

WAS ND V9
WAS ND V85

cd /datadrive/IBM/WebSphere/ND/V9/bin/ProfileManagement
./pmt.sh

cd /datadrive/IBM/WebSphere/ND/V85/bin/ProfileManagement
./pmt.sh

Depois de um tempo, o Profile Management Tool é exibido. Se a interface do usuário não for exibida, verifique atrás do prompt de comando. Selecione Criar.

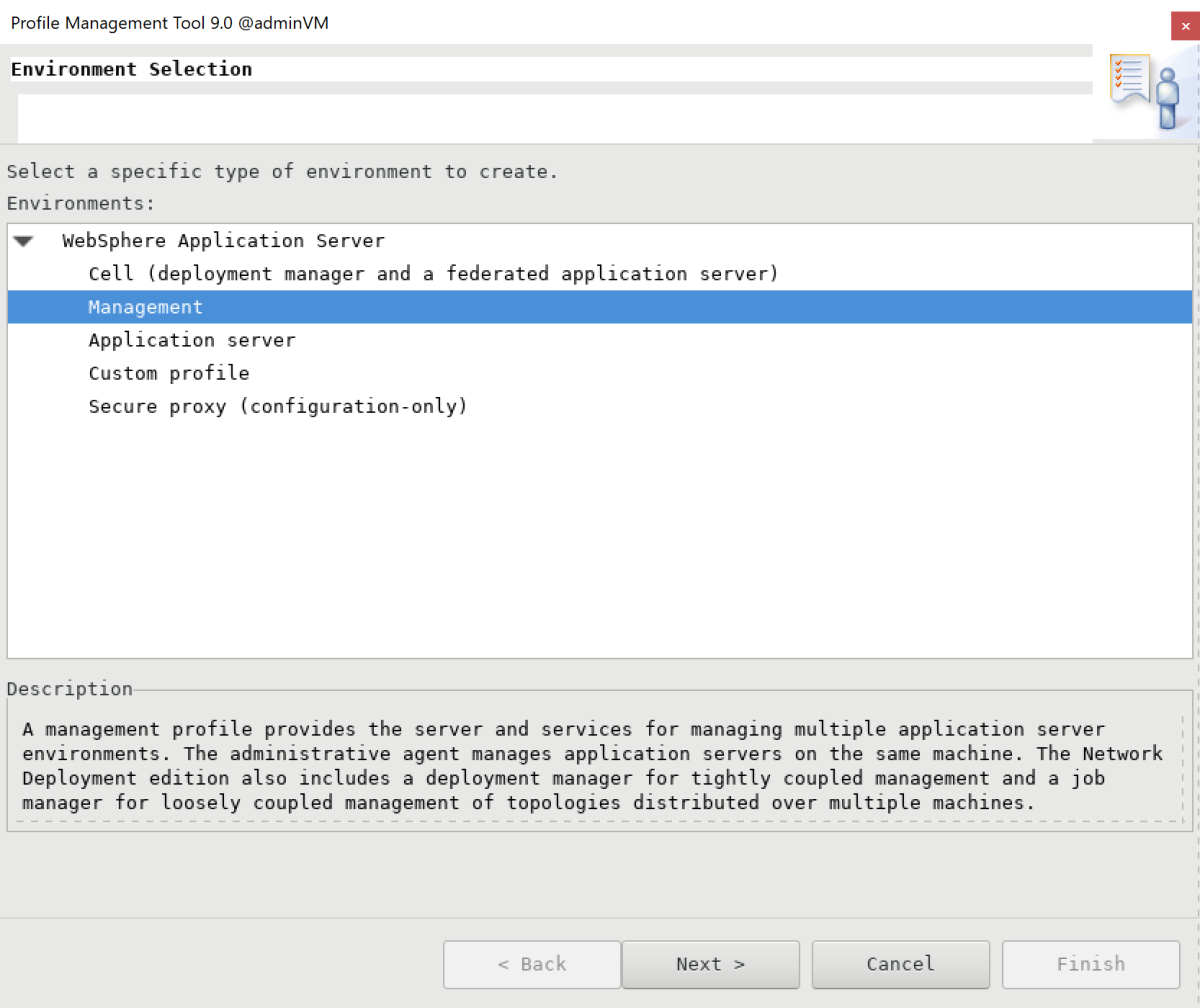

No painel Seleção de ambiente, selecione Gerenciamento e, em seguida, Avançar.
No painel Seleção de tipo de servidor, selecione Gerenciador de implantação e, em seguida, Avançar.

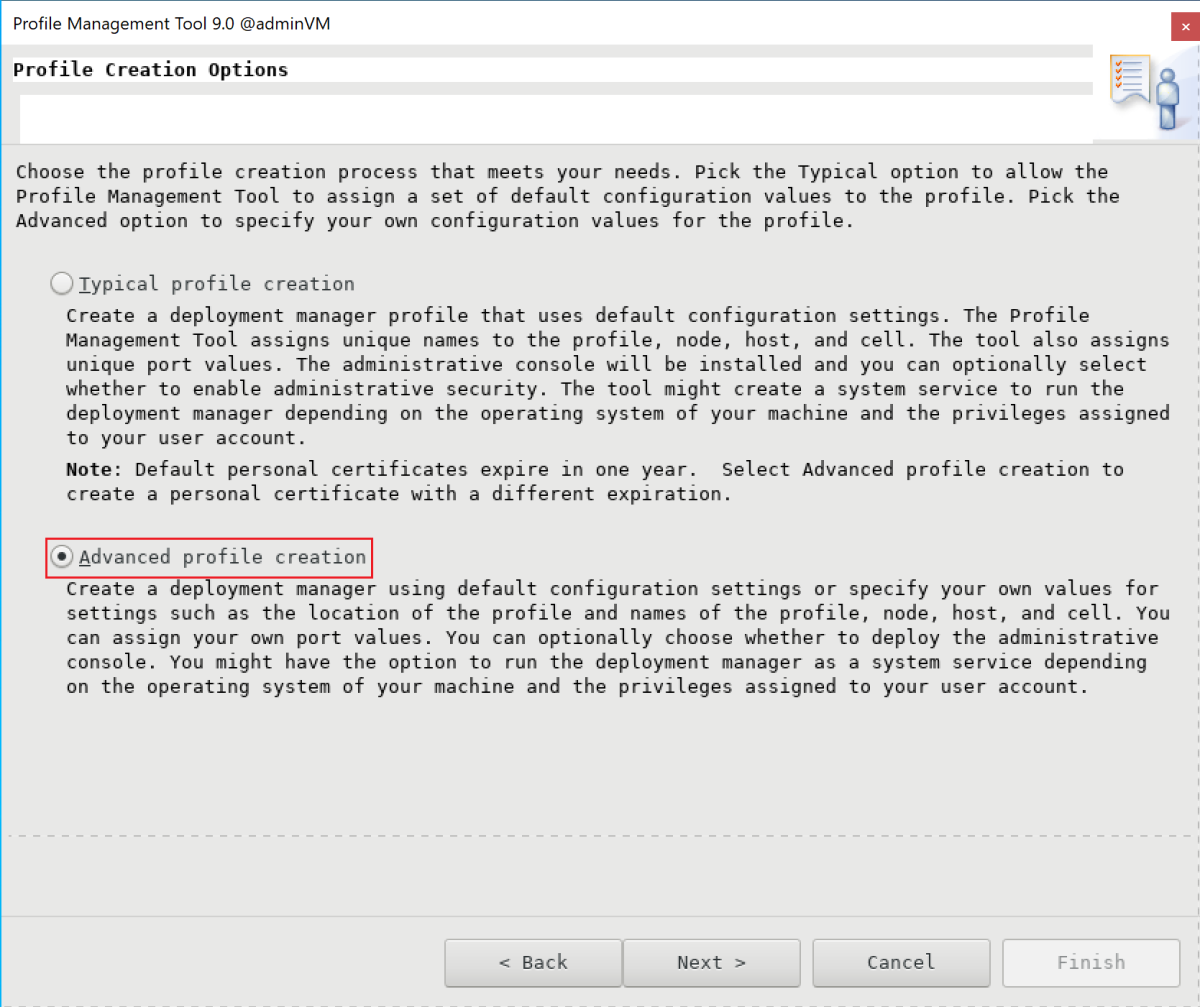

No painel Opções de criação de perfil, selecione Criação avançada de perfil e, em seguida, Avançar.

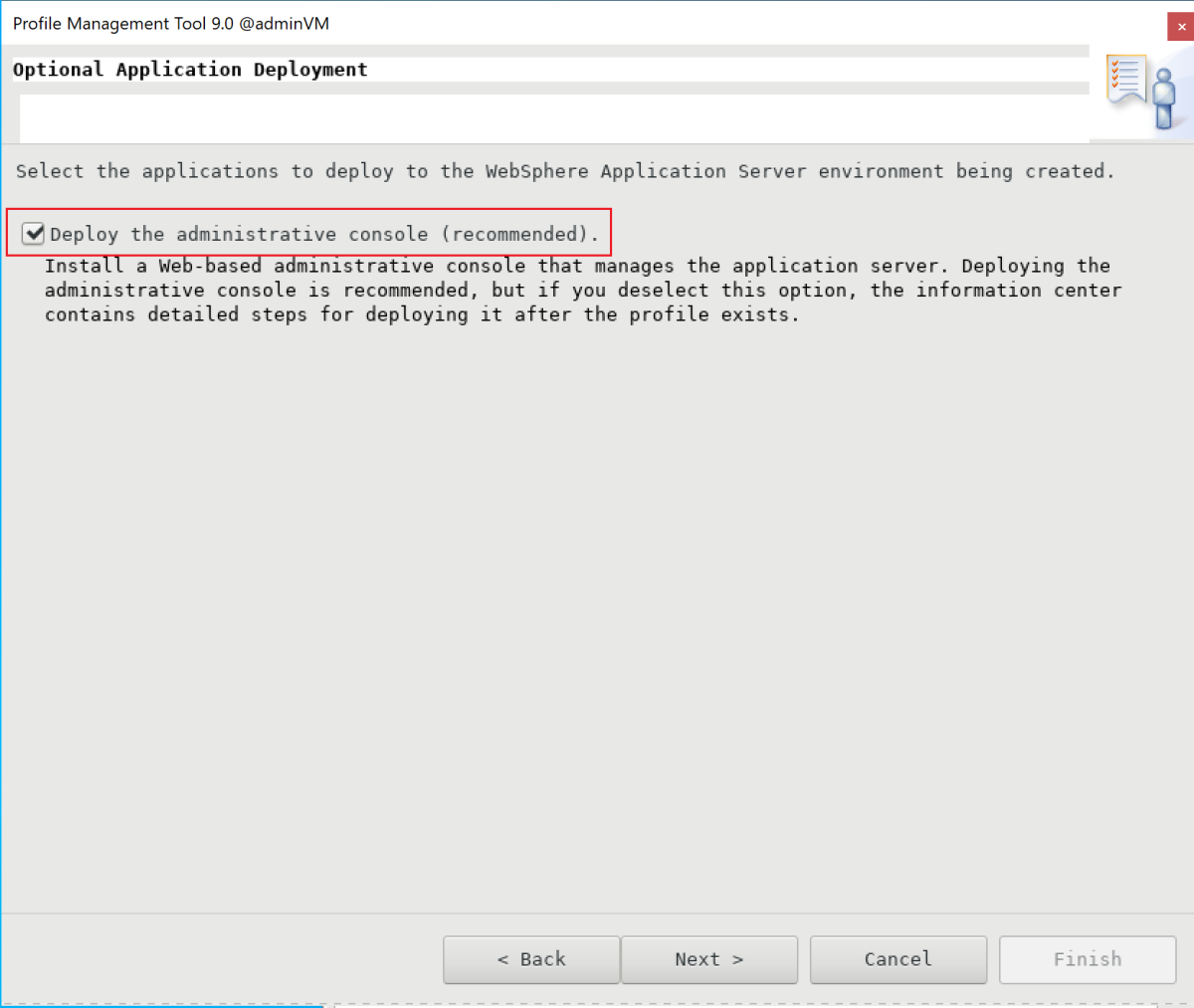

No painel Implantação de aplicativo opcional, verifique se Implantar o console administrativo (recomendado) está selecionado e selecione Avançar.

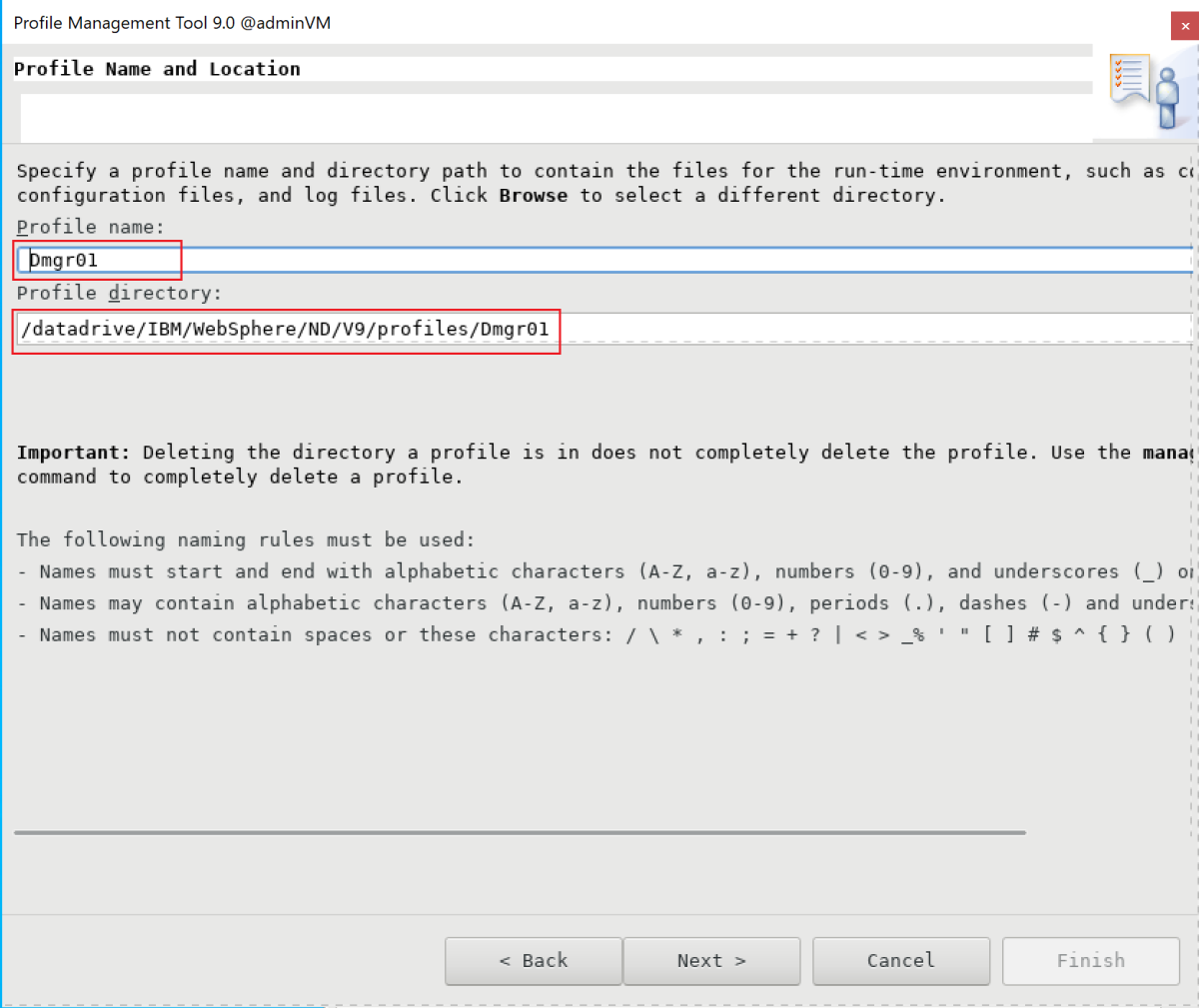

No painel Nome e localização do perfil, insira o nome e a localização do seu perfil. Neste exemplo, o nome de perfil é Dmgr01. A localização depende da sua versão do WAS:
- No WAS V9, a localização é /datadrive/IBM/WebSphere/ND/V9/profiles/Dmgr01.
- No WAS V8.5, a localização é /datadrive/IBM/WebSphere/ND/V85/profiles/Dmgr01.
Ao terminar, selecione Avançar.
No painel Nomes de nós, hosts e células, insira o nome do nó, o nome do host e o nome da célula. O host é o endereço IP privado de adminVM. Neste exemplo, o nome do nó é adminvmCellManager01, o valor do host é 192.168.0.4 e o nome da célula é adminvmCell01. Ao terminar, selecione Avançar.
No painel Segurança administrativa, insira seu nome de usuário e senha de administrador. Neste exemplo, o nome de usuário é websphere e a senha é Secret123456. Anote o nome de usuário e a senha para que você possa usá-los para entrar no console da IBM. Ao terminar, selecione Avançar.
No certificado de segurança (parte 1), insira seu certificado, se tiver. Este exemplo usa o certificado autoassinado padrão. Em seguida, selecione Avançar.
No certificado de segurança (parte 2), insira seu certificado, se tiver. Este exemplo usa o certificado autoassinado padrão. Em seguida, selecione Avançar.
No painel Atribuição de valores de porta, mantenha as portas padrão e selecione Avançar.
No painel Definição de serviço Linux, não selecione Executar o processo do gerenciador de implantação como um serviço Linux. Posteriormente, você cria o serviço Linux. Selecione Avançar.

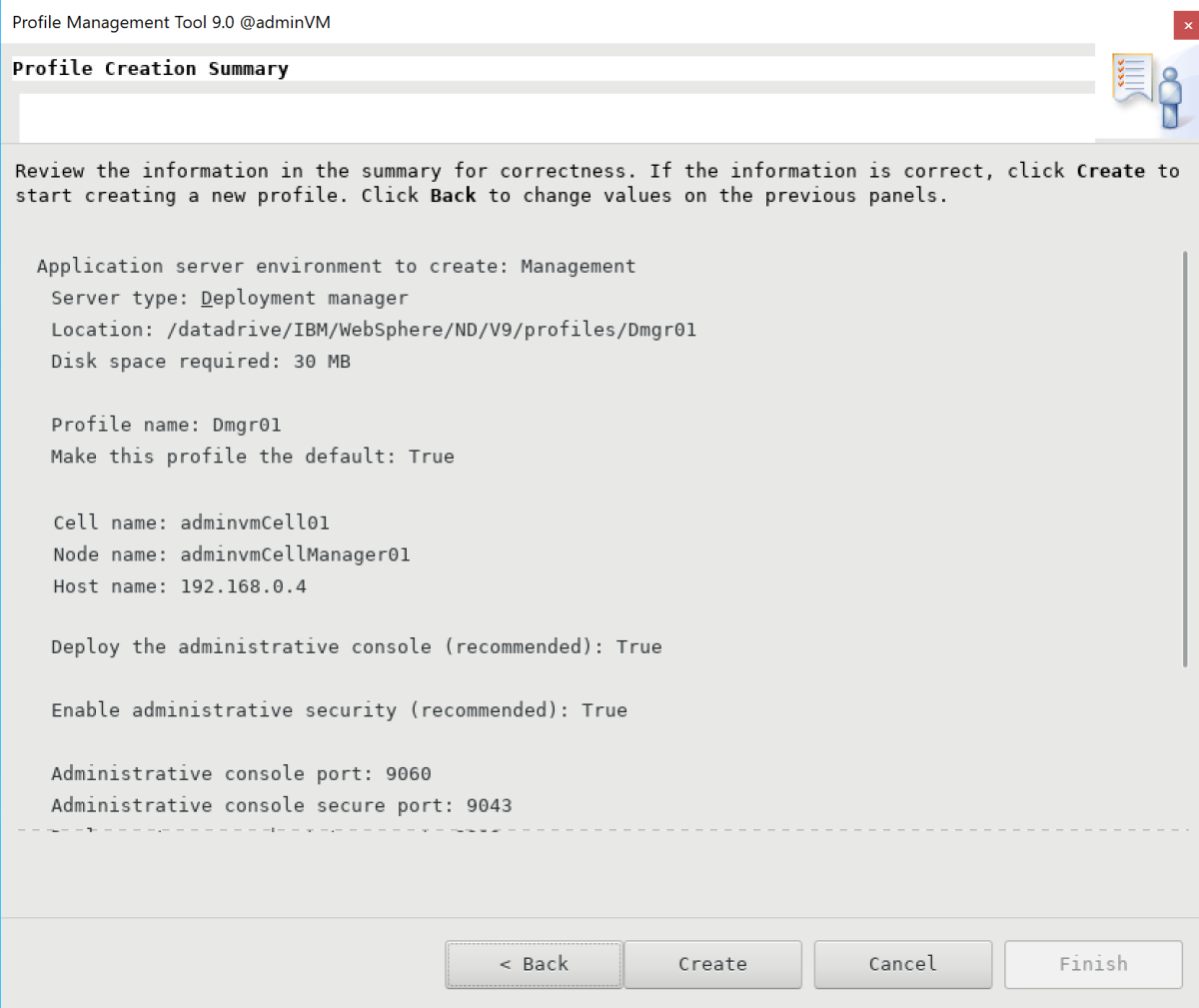

No painel Resumo da criação do perfil, certifique-se de que as informações estão corretas e selecione Criar.
Concluir a criação do perfil leva algum tempo. Quando o painel Criação de perfil concluída for exibido, selecione Iniciar o console First steps. Em seguida, selecione Concluir.
O console First steps é exibido. Selecione Verificação da instalação.
O processo de verificação é iniciado e uma saída semelhante ao exemplo a seguir é exibida. Se houver erros, você deverá resolvê-los antes de continuar.
O processo do gerenciador de implantação é iniciado. Você pode fechar o console First steps fechando o painel de saída e selecionando Sair no console.

Você concluiu a criação do perfil. Você pode fechar o WebSphere Customization Toolbox.

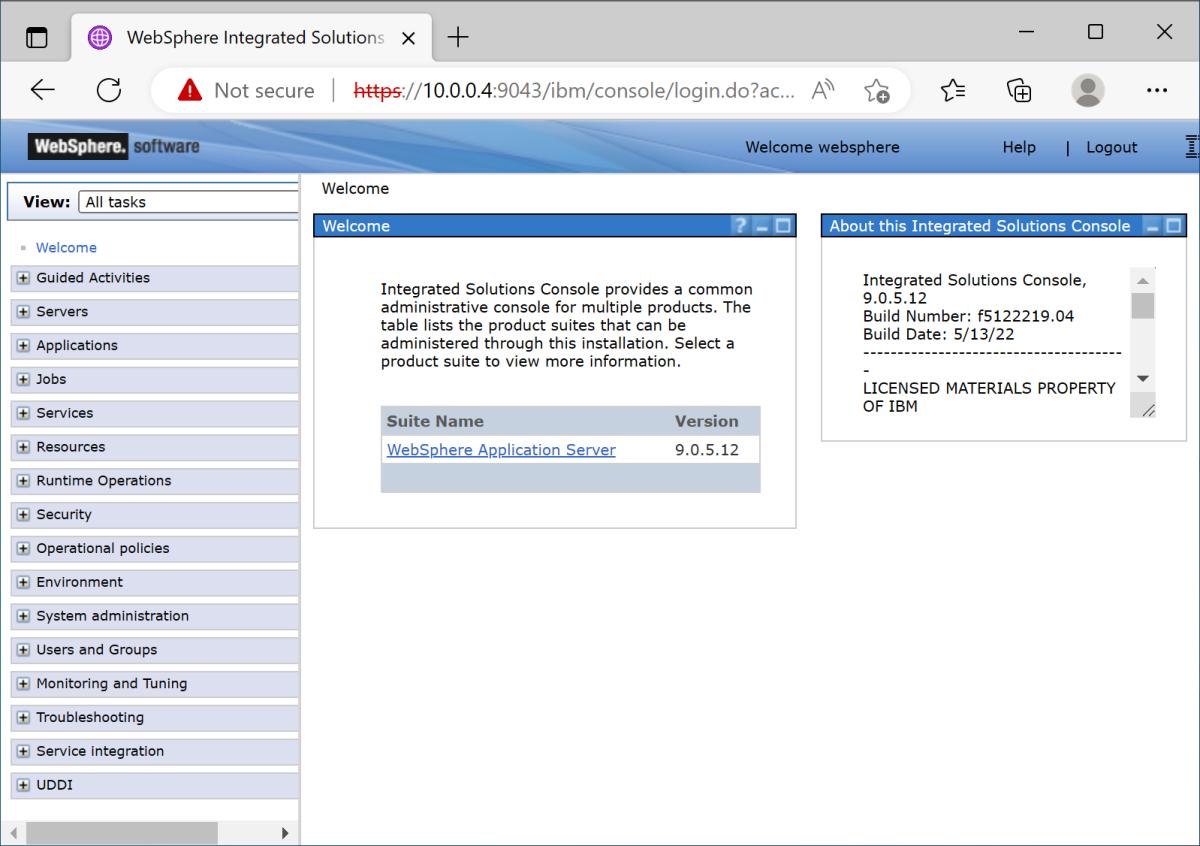

Para acessar o console da IBM, abra as portas do firewall usando os seguintes comandos:

firewall-cmd --zone=public --add-port=9060/tcp --permanent
firewall-cmd --zone=public --add-port=9043/tcp --permanent
firewall-cmd --zone=public --add-port=9809/tcp --permanent
firewall-cmd --zone=public --add-port=7277/tcp --permanent
firewall-cmd --zone=public --add-port=9402/tcp --permanent
firewall-cmd --zone=public --add-port=9403/tcp --permanent
firewall-cmd --zone=public --add-port=9352/tcp --permanent
firewall-cmd --zone=public --add-port=9632/tcp --permanent
firewall-cmd --zone=public --add-port=9100/tcp --permanent
firewall-cmd --zone=public --add-port=9401/tcp --permanent
firewall-cmd --zone=public --add-port=8879/tcp --permanent
firewall-cmd --zone=public --add-port=5555/tcp --permanent
firewall-cmd --zone=public --add-port=7060/tcp --permanent
firewall-cmd --zone=public --add-port=11005/udp --permanent
firewall-cmd --zone=public --add-port=11006/tcp --permanent
firewall-cmd --zone=public --add-port=9420/tcp --permanent

firewall-cmd --reload

Para iniciar o gerenciador de implementação automaticamente na inicialização, crie um serviço Linux para o processo. Execute os seguintes comandos para criar um serviço Linux:

WAS ND V9
WAS ND V85

export PROFILE_PATH=/datadrive/IBM/WebSphere/ND/V9/profiles/Dmgr01

# Configure SELinux so systemctl has access on server start/stop script files.
semanage fcontext -a -t bin_t "${PROFILE_PATH}/bin(/.*)?"
restorecon -r -v ${PROFILE_PATH}/bin

# Add service.
${PROFILE_PATH}/bin/wasservice.sh -add adminvmCellManager01 -servername dmgr -profilePath ${PROFILE_PATH}

export PROFILE_PATH=/datadrive/IBM/WebSphere/ND/V85/profiles/Dmgr01

# Configure SELinux so systemctl has access on server start/stop script files.
semanage fcontext -a -t bin_t "${PROFILE_PATH}/bin(/.*)?"
restorecon -r -v ${PROFILE_PATH}/bin

# Add service.
${PROFILE_PATH}/bin/wasservice.sh -add adminvmCellManager01 -servername dmgr -profilePath ${PROFILE_PATH}

Confirme se a seguinte saída aparece:
```
CWSFU0013I: Service [adminvmCellManager01] added successfully.
```
Se a saída não for exibida, solucione o problema antes de continuar.

O gerenciador de implantação está sendo executado no adminVM. No jumpbox da VM do Windows, você pode acessar o console da IBM na URL http://<admin-vm-private-ip>:9060/ibm/console/.

Configurar perfis personalizados

Nesta seção, você usa o servidor X em myWindowsVM para criar perfis personalizados para os servidores gerenciados mspVM1 e mspVM2.

Verifique se você ainda está no seu computador Windows. Se não estiver, conecte-se remotamente a myWindowsVM.

Configurar o perfil personalizado para mspVM1

Use as seguintes etapas para configurar um perfil personalizado para mspVM1:

Use os seguintes comandos para se conectar a mspVM1 de um prompt de comando:
```
set MSPVM1VM_IP="192.168.0.6"
ssh azureuser@%MSPVM1VM_IP%
```

Use os seguintes comandos para se tornar o usuário root e definir a variável DISPLAY:

sudo su -

export DISPLAY=<my-windows-vm-private-ip>:0.0
# export DISPLAY=192.168.0.5:0.0

Para acessar o gerenciador de implementação no adminVM, abra as portas do firewall usando os seguintes comandos:

firewall-cmd --zone=public --add-port=9080/tcp --permanent
firewall-cmd --zone=public --add-port=9443/tcp --permanent
firewall-cmd --zone=public --add-port=2809/tcp --permanent
firewall-cmd --zone=public --add-port=9405/tcp --permanent
firewall-cmd --zone=public --add-port=9406/tcp --permanent
firewall-cmd --zone=public --add-port=9353/tcp --permanent
firewall-cmd --zone=public --add-port=9633/tcp --permanent
firewall-cmd --zone=public --add-port=5558/tcp --permanent
firewall-cmd --zone=public --add-port=5578/tcp --permanent
firewall-cmd --zone=public --add-port=9100/tcp --permanent
firewall-cmd --zone=public --add-port=9404/tcp --permanent
firewall-cmd --zone=public --add-port=7276/tcp --permanent
firewall-cmd --zone=public --add-port=7286/tcp --permanent
firewall-cmd --zone=public --add-port=5060/tcp --permanent
firewall-cmd --zone=public --add-port=5061/tcp --permanent
firewall-cmd --zone=public --add-port=8880/tcp --permanent
firewall-cmd --zone=public --add-port=11003/udp --permanent
firewall-cmd --zone=public --add-port=11004/tcp --permanent
firewall-cmd --zone=public --add-port=2810/tcp --permanent
firewall-cmd --zone=public --add-port=9201/tcp --permanent
firewall-cmd --zone=public --add-port=9202/tcp --permanent
firewall-cmd --zone=public --add-port=9354/tcp --permanent
firewall-cmd --zone=public --add-port=9626/tcp --permanent
firewall-cmd --zone=public --add-port=9629/tcp --permanent
firewall-cmd --zone=public --add-port=7272/tcp --permanent
firewall-cmd --zone=public --add-port=5001/tcp --permanent
firewall-cmd --zone=public --add-port=5000/tcp --permanent
firewall-cmd --zone=public --add-port=9900/tcp --permanent
firewall-cmd --zone=public --add-port=9901/tcp --permanent
firewall-cmd --zone=public --add-port=8878/tcp --permanent
firewall-cmd --zone=public --add-port=7061/tcp --permanent
firewall-cmd --zone=public --add-port=7062/tcp --permanent
firewall-cmd --zone=public --add-port=11001/udp --permanent
firewall-cmd --zone=public --add-port=11002/tcp --permanent
firewall-cmd --zone=public --add-port=9809/tcp --permanent
firewall-cmd --zone=public --add-port=9402/tcp --permanent
firewall-cmd --zone=public --add-port=9403/tcp --permanent
firewall-cmd --zone=public --add-port=9352/tcp --permanent
firewall-cmd --zone=public --add-port=9632/tcp --permanent
firewall-cmd --zone=public --add-port=9401/tcp --permanent
firewall-cmd --zone=public --add-port=11005/udp --permanent
firewall-cmd --zone=public --add-port=11006/tcp --permanent
firewall-cmd --zone=public --add-port=8879/tcp --permanent
firewall-cmd --zone=public --add-port=9060/tcp --permanent
firewall-cmd --zone=public --add-port=9043/tcp --permanent

firewall-cmd --reload

Use os seguintes comandos para iniciar o Profile Management Tool:

WAS ND V9
WAS ND V85

cd /datadrive/IBM/WebSphere/ND/V9/bin/ProfileManagement
./pmt.sh

cd /datadrive/IBM/WebSphere/ND/V85/bin/ProfileManagement
./pmt.sh

Depois de um tempo, o Profile Management Tool é exibido. Se a interface do usuário não for exibida, solucione e resolva o problema antes de continuar. Selecione Criar.
No painel Seleção de ambiente, selecione Perfil personalizado e, em seguida, Avançar.

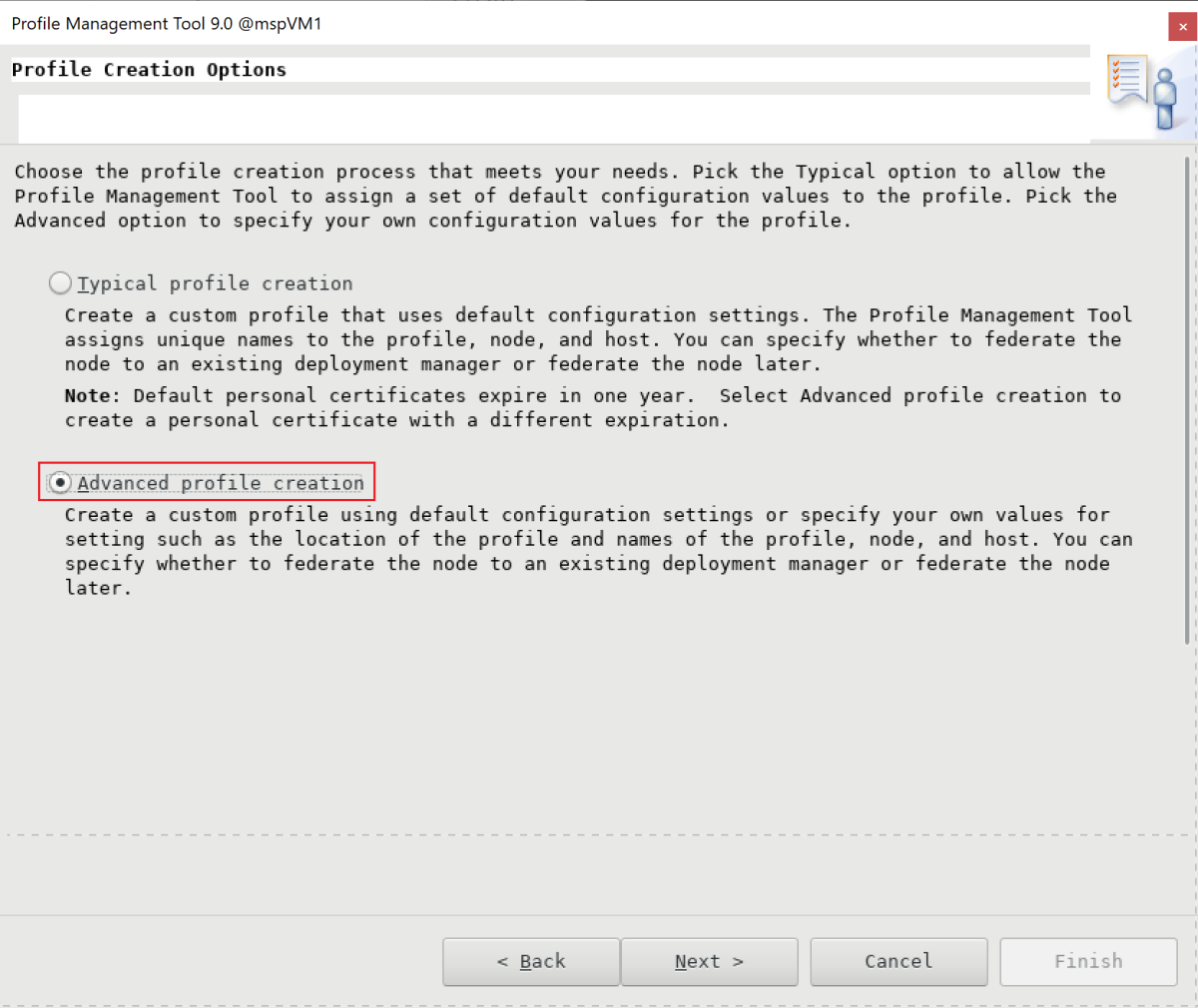

No painel Opções de criação de perfil, selecione Criação avançada de perfil e, em seguida, Avançar.

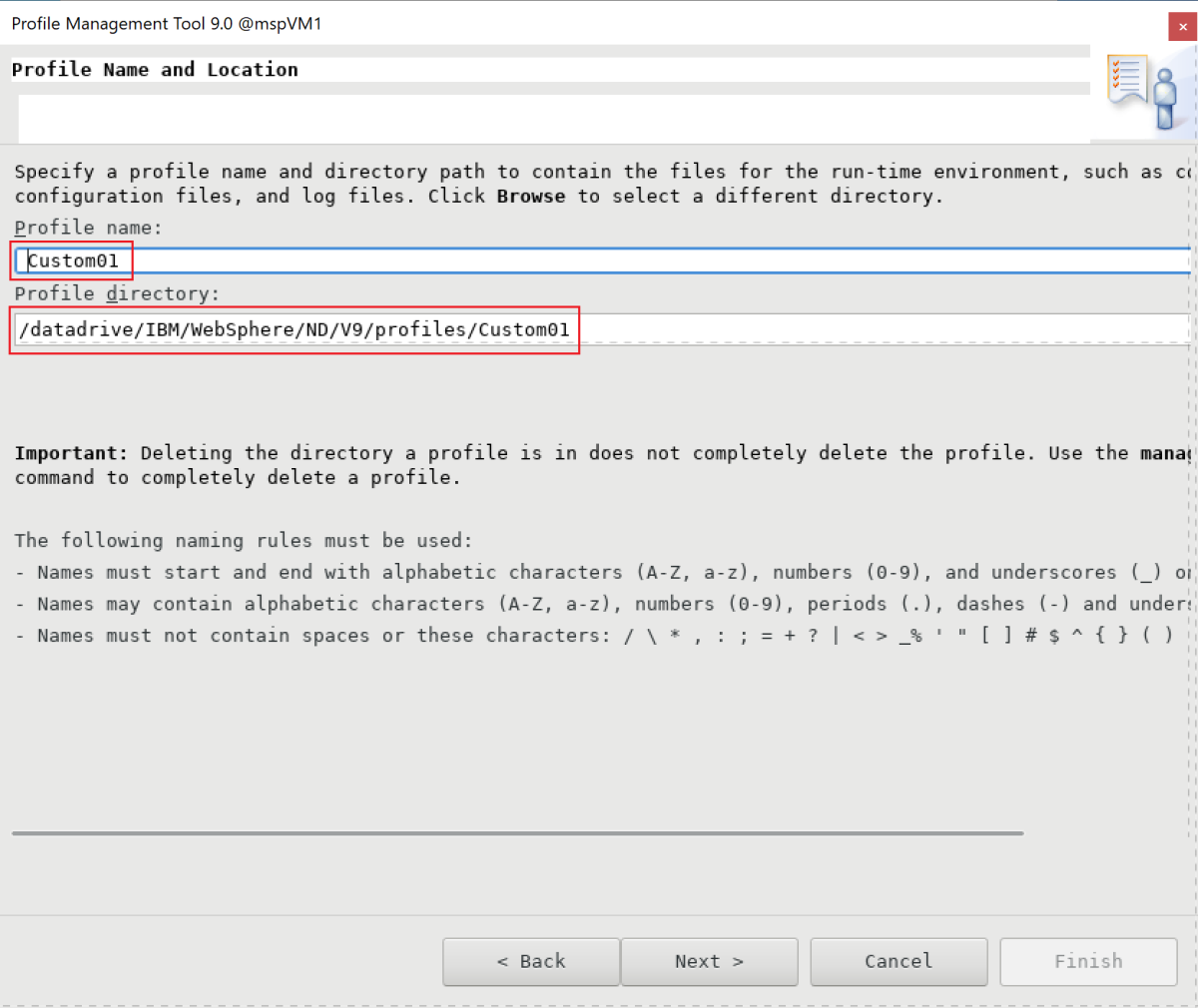

No painel Nome e localização do perfil, insira o nome e a localização do seu perfil. Neste exemplo, o nome de perfil é Custom01. A localização depende da sua versão do WAS:
- No WAS V9, a localização é /datadrive/IBM/WebSphere/ND/V9/profiles/Custom01.
- No WAS V8.5, a localização é /datadrive/IBM/WebSphere/ND/V85/profiles/Custom01.
Ao terminar, selecione Avançar.

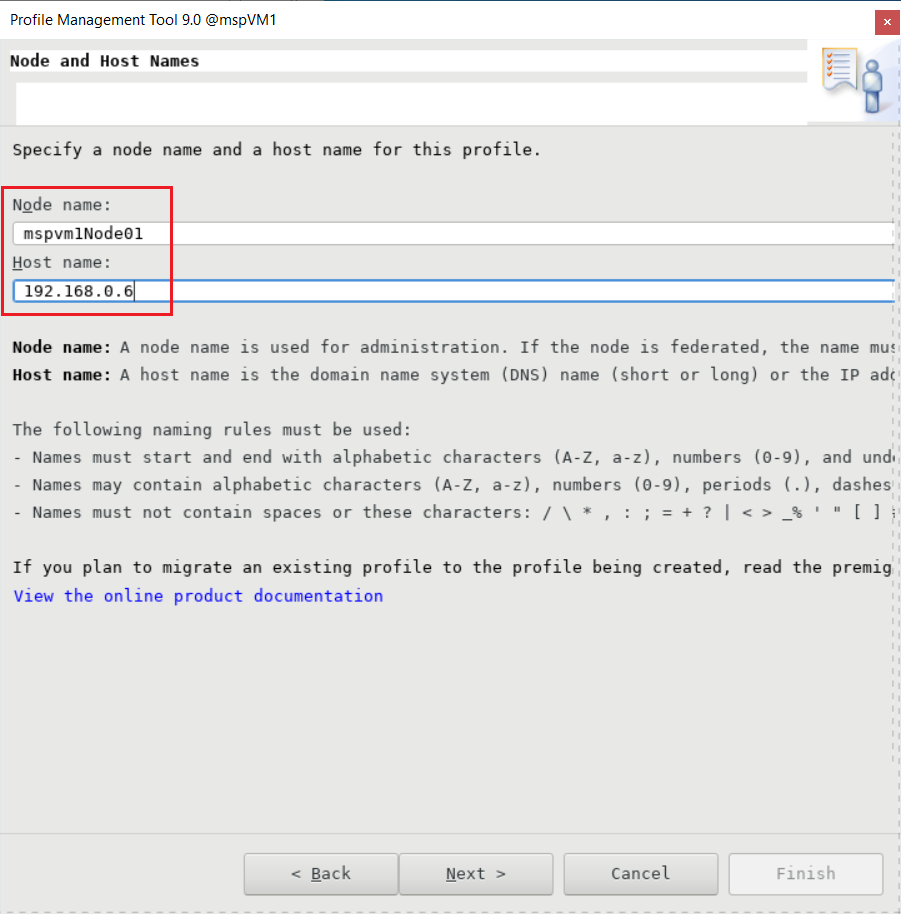

No painel Nomes de nós e hosts, insira o nome do nó e o host. O valor de host é o endereço IP privado de mspVM1. Neste exemplo, o host é 192.168.0.6 e o nome do nó é mspvm1Node01. Ao terminar, selecione Avançar.

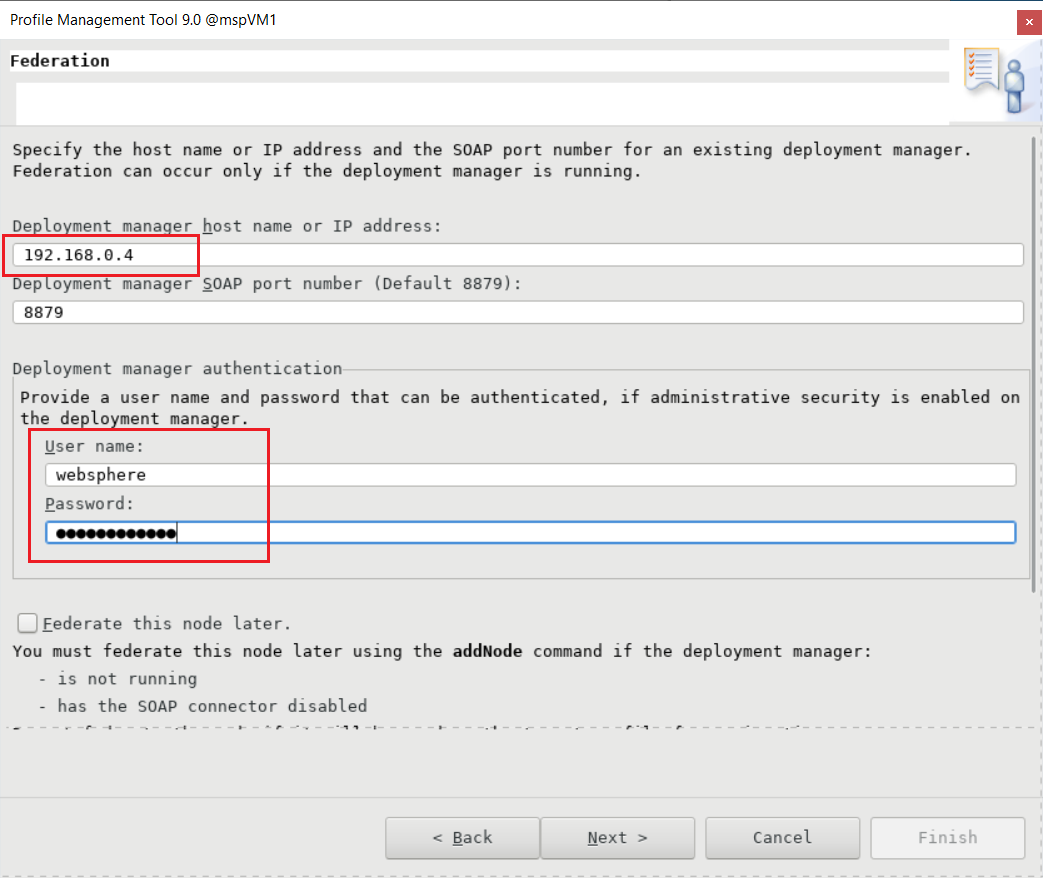

No painel Federação, insira o nome do host e a autenticação do gerenciador de implantação. Para Nome do host ou endereço IP do gerenciador de implantação, o valor é o endereço IP privado de adminVM, que está 192.168.0.4 aqui. Para Autenticação do gerenciador de implantação, neste exemplo, o nome de usuário é websphere e a senha é Secret123456. Ao terminar, selecione Avançar.
No certificado de segurança (parte 1), insira seu certificado, se tiver. Este exemplo usa o certificado autoassinado padrão. Em seguida, selecione Avançar.
No certificado de segurança (parte 2), insira seu certificado, se tiver. Este exemplo usa o certificado autoassinado padrão. Em seguida, selecione Avançar.
No painel Atribuição de valores de porta, mantenha as portas padrão e selecione Avançar.

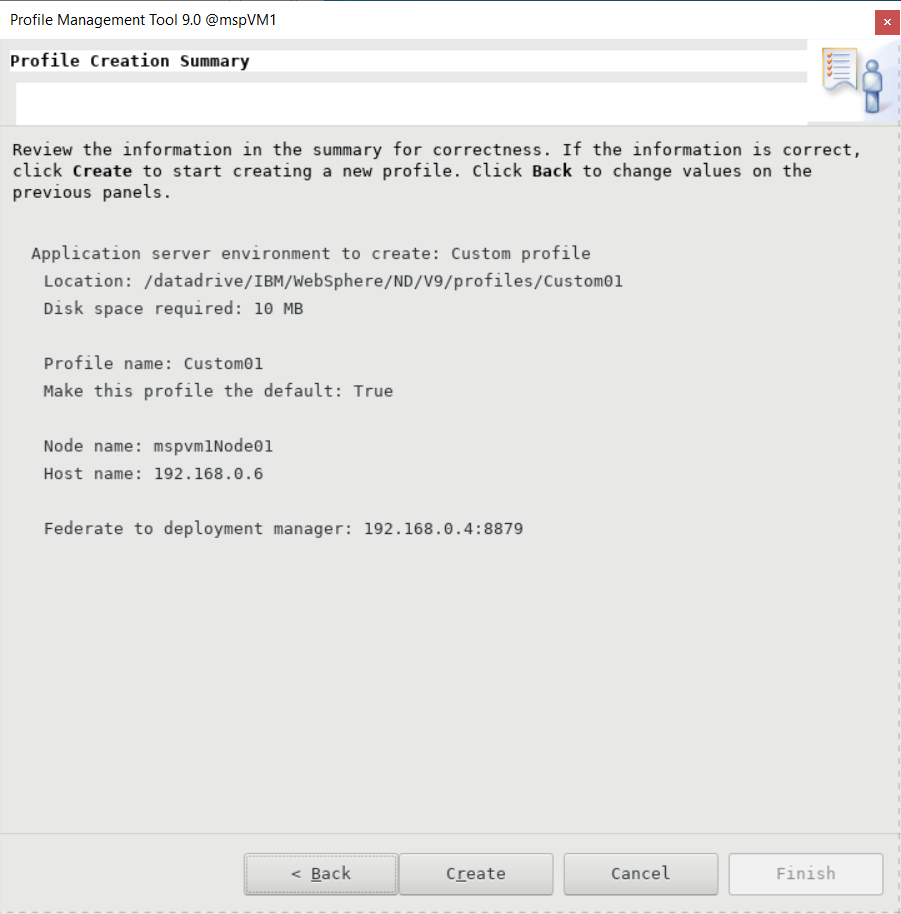

No painel Resumo da criação do perfil, certifique-se de que as informações estão corretas e selecione Criar.
Criar o perfil personalizado leva algum tempo. No painel Criação de perfil concluída, desmarque a caixa de seleção Iniciar o console First steps. Em seguida, selecione Concluir para concluir a criação do perfil e fechar o Profile Management Tool.

Para iniciar o servidor automaticamente na inicialização, crie um serviço Linux para o processo. Os seguintes comandos criam um serviço Linux para iniciar nodeagent:

WAS ND V9
WAS ND V85

export PROFILE_PATH=/datadrive/IBM/WebSphere/ND/V9/profiles/Custom01

# Configure SELinux so systemctl has access on server start/stop script files.
semanage fcontext -a -t bin_t "${PROFILE_PATH}/bin(/.*)?"
restorecon -r -v ${PROFILE_PATH}/bin

# Add service to start nodeagent.
${PROFILE_PATH}/bin/wasservice.sh -add mspvm1Node01 -servername nodeagent -profilePath ${PROFILE_PATH}

export PROFILE_PATH=/datadrive/IBM/WebSphere/ND/V85/profiles/Custom01

# Configure SELinux so systemctl has access on server start/stop script files.
semanage fcontext -a -t bin_t "${PROFILE_PATH}/bin(/.*)?"
restorecon -r -v ${PROFILE_PATH}/bin

# Add service to start nodeagent.
${PROFILE_PATH}/bin/wasservice.sh -add mspvm1Node01 -servername nodeagent -profilePath ${PROFILE_PATH}

Confirme se a seguinte saída aparece:
```
CWSFU0013I: Service [mspvm1Node01] added successfully.
```
Se a saída não for exibida, solucione o problema antes de continuar.

Você criou um perfil personalizado e nodeagent está executando no mspVM1. Pare de ser o usuário root e feche a conexão SSH para mspVM1.

Configurar o perfil personalizado para mspVM2

Volte para o início da seção Configurar o perfil personalizado para mspVM1 e execute as mesmas etapas para mspVM2. Ou seja, onde quer que você tenha usado mspVM1 ou similar, faça o mesmo para mspVM2.

No painel Nomes de nós e hosts, digite mspvm2Node01 para Nome do nó e 192.168.0.7 para Nome do host.

Você preparou o perfil personalizado para dois servidores gerenciados: mspVM1 e mspVM2. Continue e crie um cluster WAS.

Criar um cluster e iniciar servidores

Nesta seção, você usa o console da IBM para criar um cluster WAS e iniciar servidores gerenciados usando o navegador no myWindowsVM. Verifique se você ainda está no seu computador Windows. Se não estiver, conecte-se remotamente a myWindowsVM. Em seguida, execute as seguintes etapas:

Abra o navegador Microsoft Edge e acesse http://<adminvm-private-ip>:9060/ibm/console/. Neste exemplo, a URL do console da IBM é http://192.168.0.4:9060/ibm/console/. Localize o painel de logon. Conecte-se ao console da IBM usando seu nome de usuário e senha administrativos (websphere/Secret123456). Agora você pode administrar clusters e servidores.
No painel de navegação, selecione Servidores>Clusters>Clusters de servidores de aplicativos WebSphere. Em seguida, selecione Novo para criar um novo cluster.
Na caixa de diálogo Criar um novo cluster, para Etapa 1: Insira informações básicas do cluster, digite o nome do cluster. Neste exemplo, o nome do cluster é cluster1. Ao terminar, selecione Avançar.

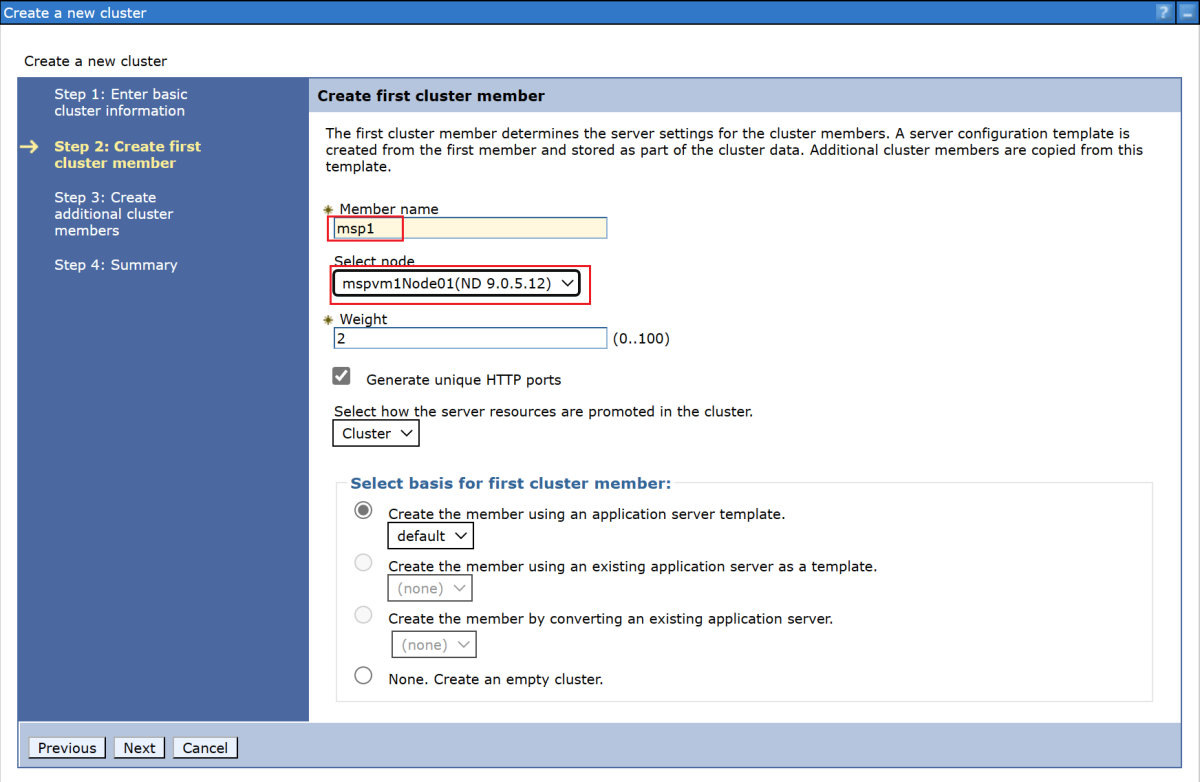

Para Etapa 2: Criar o primeiro membro do cluster, digite seu nome de membro e selecione o nó mspvm1Node01. Neste exemplo, o nome do membro é msp1. O nó depende da versão do WAS:
- No WAS V9, o nó é mspvm1Node01 (ND 9.0.5.12).
- No WAS V8.5, o nó é mspvm1Node01 (ND 8.5.5.24).
Ao terminar, selecione Avançar.
Para Etapa 3: Criar membros de cluster adicionais, digite o nome do seu segundo membro e selecione o nó mspvm2Node01. Neste exemplo, o nome do membro é msp2. O nó depende da versão do WAS:
- No WAS V9, o nó é mspvm2Node01 (ND 9.0.5.12).
- No WAS V8.5, o nó é mspvm2Node01 (ND 8.5.5.24).
Selecione Adicionar Membro para adicionar o segundo nó. A tabela lista dois membros. Ao terminar, selecione Avançar.

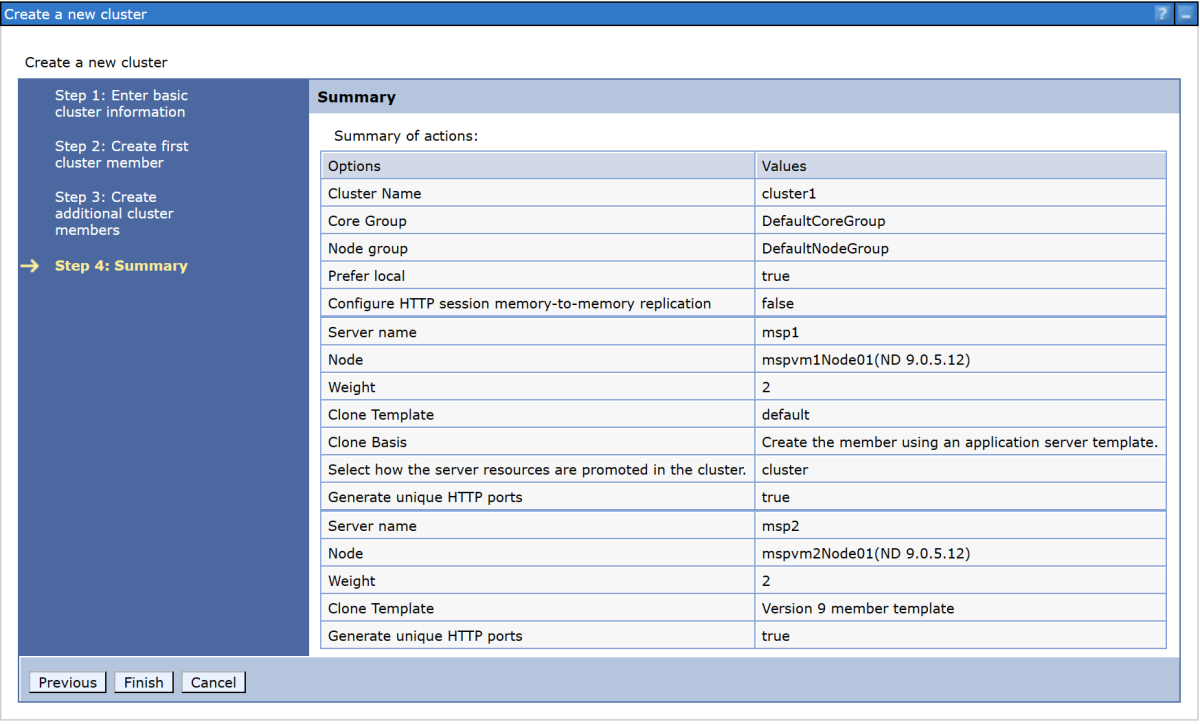

Para Etapa 4: Resumo, selecione Concluir.

Criar o cluster leva algum tempo. Depois que o cluster é criado, cluster1 é exibido na tabela.

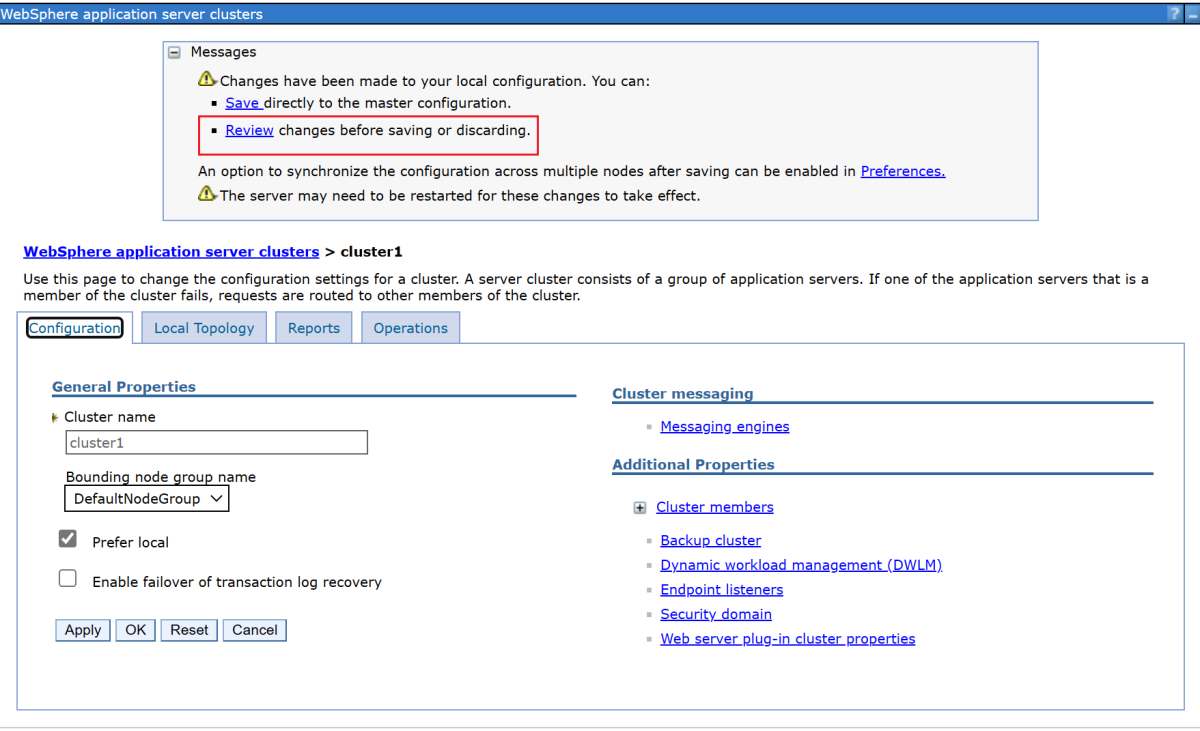

Selecione cluster1 e, em seguida, Revisar para revisar as informações.

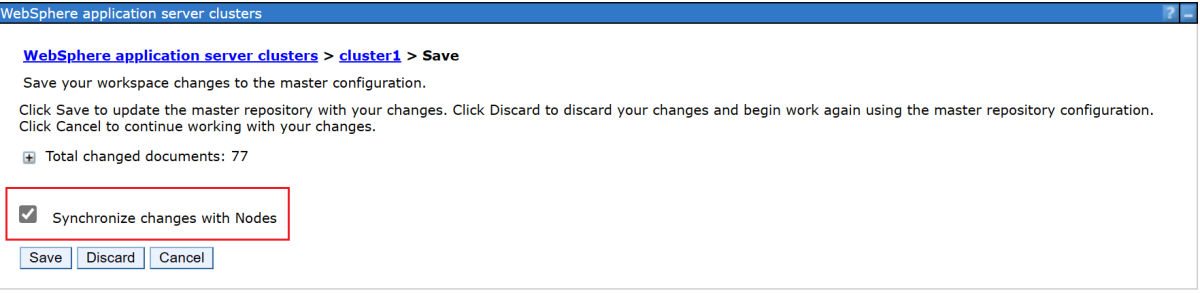

Selecione Sincronizar alterações com nós e, em seguida, Salvar.

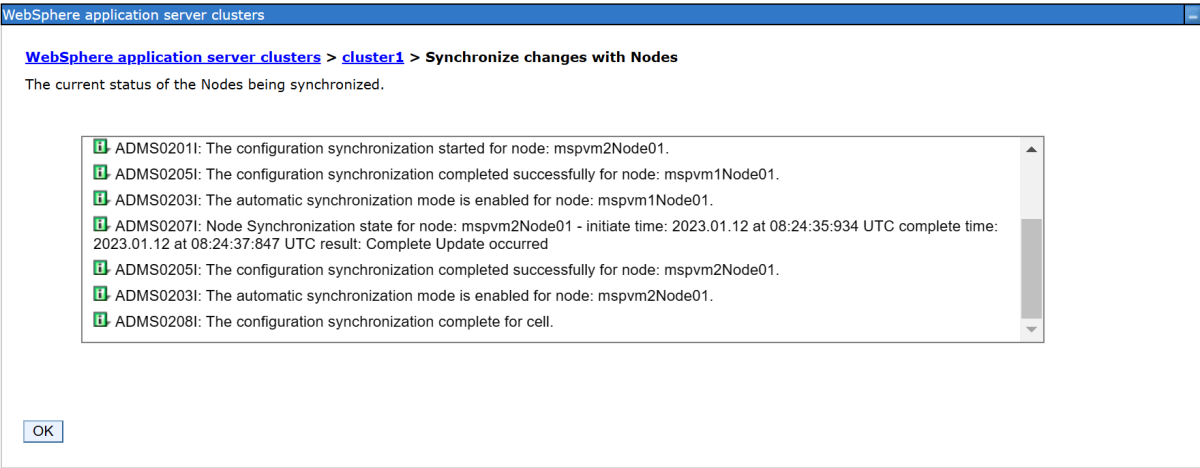

A criação deve ser concluída sem erros. Selecione OK para continuar.

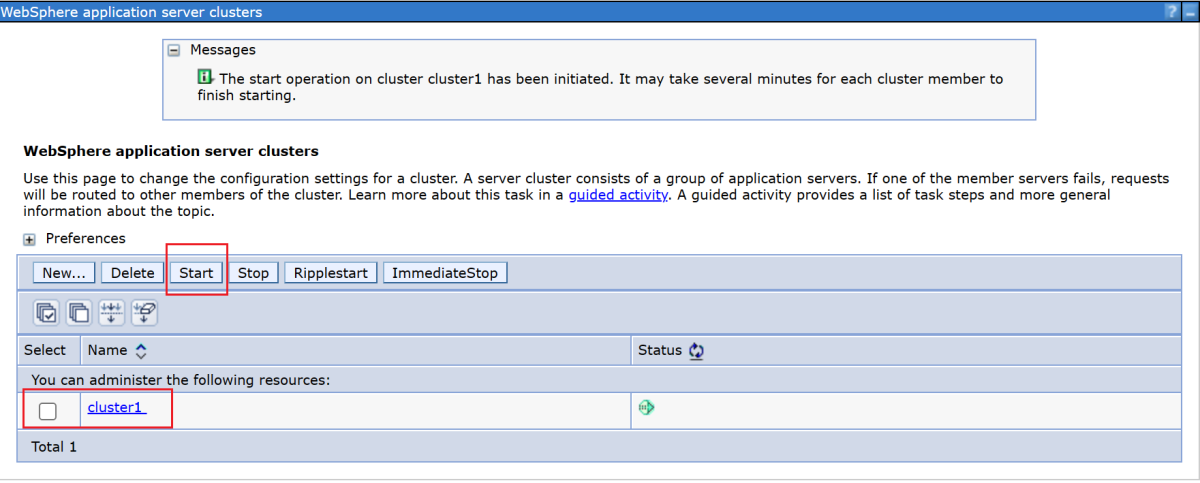

Selecione cluster1 na tabela e, em seguida, selecione o botão Iniciar para iniciar o cluster.
Iniciar os dois servidores gerenciados leva algum tempo. Na coluna Status, selecione o ícone de atualização (duas setas apontando uma para a outra) para atualizar o status.

Passe o mouse sobre o ícone de atualização. Quando a dica de ferramenta mostrar Iniciado, você pode confiar que o cluster está formado. Continue atualizando e verificando periodicamente até que a dica de ferramenta mostre Iniciado.
Use as etapas a seguir para definir as configurações da Política de Monitoramento do Servidor de Aplicativos para iniciar automaticamente o servidor gerenciado após a inicialização do Agente de Nó.

Use as seguintes etapas para configurar msp1:
1. Na área de janela de navegação, selecione Servidores, depois Tipos de Servidor e, em seguida, Servidores de aplicativos WebSphere.
2. Selecione o hiperlink para o servidor de aplicativos msp1.
3. Na seção Infraestrutura do servidor, selecione Java e gerenciamento de processos.

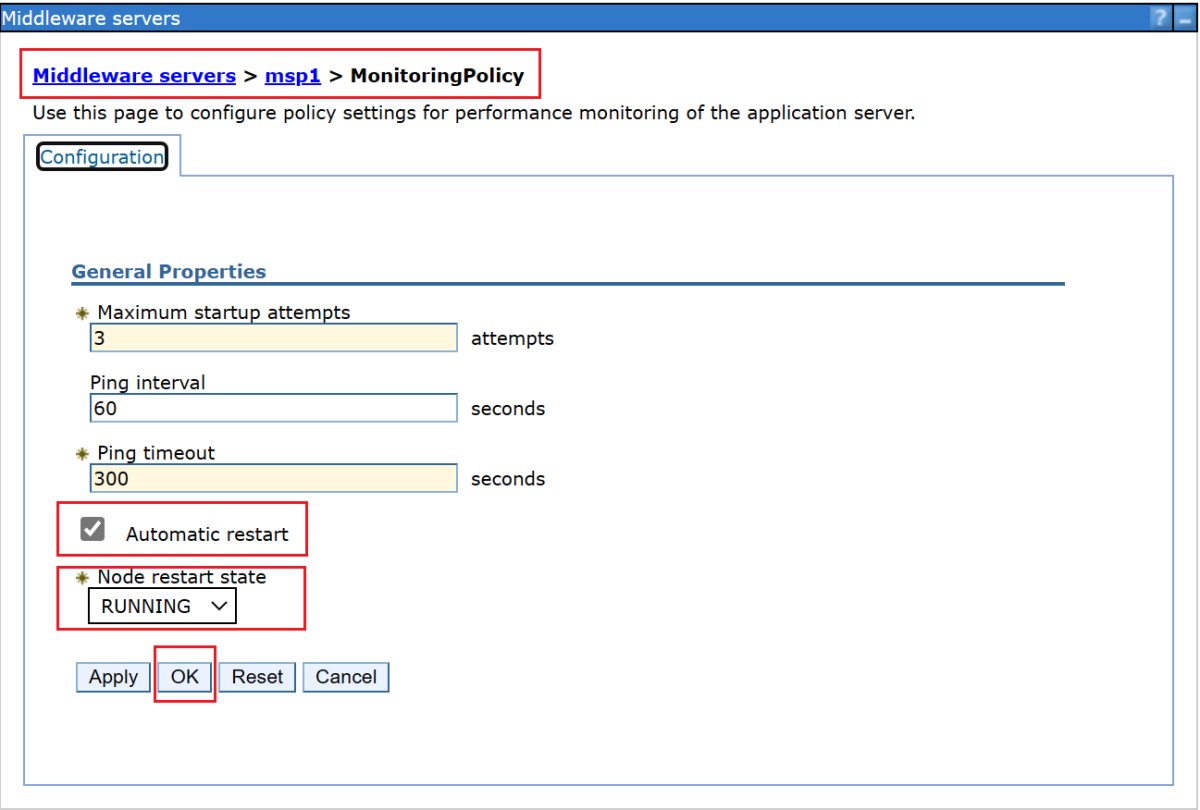

4. Selecione Política de monitoramento.
5. Certifique-se de que a Reinicialização automática esteja selecionada e, em seguida, selecione EM EXECUÇÃO como o estado de reinicialização do nó. Selecione OK.
6. Volte para o painel Serviços de middleware. No painel Mensagens, selecione o link Revisar e, em seguida, Sincronizar alterações com nós. Selecione Salvar para salvar e sincronizar alterações.
7. A seguinte mensagem é exibida: The configuration synchronization complete for cell. Selecione OK para sair da configuração.
Use as seguintes etapas para configurar msp2:
1. Na área de janela de navegação, selecione Servidores, depois Tipos de Servidor e, em seguida, Servidores de aplicativos WebSphere.
2. Selecione o hiperlink para o servidor de aplicativos msp2.
3. Na seção Infraestrutura do servidor, selecione Java e gerenciamento de processos.
4. Selecione Política de monitoramento.
5. Certifique-se de que a Reinicialização automática esteja selecionada e, em seguida, selecione EM EXECUÇÃO como o estado de reinicialização do nó. Selecione OK.
6. Volte para o painel Serviços de middleware. No painel Mensagens, selecione o link Revisar e, em seguida, Sincronizar alterações com nós. Selecione Salvar para salvar e sincronizar alterações.
7. A seguinte mensagem é exibida: The configuration synchronization complete for cell. Selecione OK para sair da configuração.

Você configurou cluster1 com dois servidores gerenciados, msp1 e msp2. O cluster está instalado e funcionando.

Implantar um aplicativo

Use as seguintes etapas para implantar o aplicativo:

No console administrativo em que você se conectou anteriormente, selecione Aplicativos>Novo aplicativo e, em seguida, Novo aplicativo corporativo.
No próximo painel, selecione Sistema de arquivos remoto e, em seguida, Procurar para navegar pelos sistemas de arquivos dos servidores instalados.
Selecione o sistema que começa com adminvm. O sistema de arquivos da VM é exibido. A partir daí, selecione V9 (ou V85) e, em seguida, installableApps.
Na lista de aplicativos disponíveis para instalação, selecione DefaultApplication.ear. Em seguida, selecione OK.
Você está de volta ao painel para selecionar o aplicativo. Selecione Avançar.
Selecione Avançar para todas as etapas restantes no fluxo de trabalho Instalar novo aplicativo. Em seguida, selecione Concluir.
A seguinte mensagem deve aparecer: Application DefaultApplication.ear installed successfully. Se essa mensagem não aparecer, solucione e resolva o problema antes de continuar.
Selecione o link Salvar diretamente na configuração principal.
Você precisa iniciar o aplicativo. Acesse Aplicativos>Todos os aplicativos. Marque a caixa de seleção DefaultApplication.ear, verifique se a Ação está definida como Iniciar e selecione Enviar Ação.
Na tabela Todos os aplicativos, na coluna Status, selecione o ícone de atualização. Depois de atualizar a tabela algumas vezes desta forma, uma seta verde deverá aparecer na coluna Status para DefaultApplication.ear.

O aplicativo agora está instalado no cluster WAS.

Expor o WAS usando o Gateway de Aplicativo do Azure

Agora que você terminou de criar o cluster WAS em máquinas virtuais GNU/Linux, esta seção orienta você pelo processo de exposição do WAS à Internet usando o Gateway de Aplicativo do Azure.

Criar o gateway de aplicativo

Use as seguintes etapas para criar o gateway de aplicativo:

Para expor o WAS à Internet, você precisa de um endereço IP público. No shell com a CLI do Azure instalada, crie o endereço IP usando az network public-ip create, conforme mostrado no seguinte exemplo:

Bash
PowerShell

az network public-ip create \
    --resource-group $RESOURCE_GROUP_NAME \
    --name myAGPublicIPAddress \
    --allocation-method Static \
    --sku Standard

export APPGATEWAY_IP=$(az network public-ip show \
    --resource-group $RESOURCE_GROUP_NAME \
    --name myAGPublicIPAddress \
    --query '[ipAddress]' \
    --output tsv)

az network public-ip create `
    --resource-group $Env:RESOURCE_GROUP_NAME `
    --name myAGPublicIPAddress `
    --allocation-method Static  `
    --sku Standard

$Env:APPGATEWAY_IP=$(az network public-ip show  `
    --resource-group $Env:RESOURCE_GROUP_NAME  `
    --name myAGPublicIPAddress `
    --query '[ipAddress]' `
    --output tsv)

Crie o gateway de aplicativo para associar ao endereço IP. O seguinte exemplo cria um gateway de aplicativo com os servidores gerenciados do WebSphere no pool de back-end padrão:

Bash
PowerShell

az network application-gateway create \
    --resource-group $RESOURCE_GROUP_NAME \
    --name myAppGateway \
    --public-ip-address myAGPublicIPAddress \
    --location eastus \
    --capacity 2 \
    --http-settings-port 80 \
    --http-settings-protocol Http \
    --frontend-port 80 \
    --sku Standard_V2 \
    --subnet wasGateway \
    --vnet-name myVNet \
    --priority 1001 \
    --servers ${MSPVM1_IP} ${MSPVM2_IP}

az network application-gateway create  `
    --resource-group $Env:RESOURCE_GROUP_NAME  `
    --name myAppGateway `
    --public-ip-address myAGPublicIPAddress `
    --location eastus `
    --capacity 2 `
    --http-settings-port 80 `
    --http-settings-protocol Http `
    --frontend-port 80 `
    --sku Standard_V2 `
    --subnet wasGateway `
    --vnet-name myVNet `
    --priority 1001 `
    --servers $Env:MSPVM1_IP $Env:MSPVM2_IP

Os servidores gerenciados expõem suas cargas de trabalho com a porta 9080. Use os seguintes comandos para atualizar appGatewayBackendHttpSettings especificando a porta de back-end 9080 e criando uma investigação para ela:

Bash
PowerShell

az network application-gateway probe create \
    --resource-group $RESOURCE_GROUP_NAME \
    --gateway-name myAppGateway \
    --name clusterProbe \
    --protocol http \
    --host-name-from-http-settings true \
    --match-status-codes 404 \
    --path "/"

az network application-gateway http-settings update \
    --resource-group $RESOURCE_GROUP_NAME \
    --gateway-name myAppGateway \
    --name appGatewayBackendHttpSettings \
    --host-name-from-backend-pool true \
    --port 9080 \
    --probe clusterProbe

az network application-gateway probe create  `
    --resource-group $Env:RESOURCE_GROUP_NAME  `
    --gateway-name myAppGateway  `
    --name clusterProbe `
    --protocol http `
    --host-name-from-http-settings true `
    --match-status-codes 404 `
    --path "/"

az network application-gateway http-settings update `
    --resource-group $Env:RESOURCE_GROUP_NAME  `
    --gateway-name myAppGateway `
    --name appGatewayBackendHttpSettings `
    --host-name-from-backend-pool true `
    --port 9080 `
    --probe clusterProbe

Use os seguintes comandos para provisionar uma regra de reescrita para redirecionamentos:

Bash
PowerShell

# Create a rewrite rule set.
az network application-gateway rewrite-rule set create \
    --resource-group $RESOURCE_GROUP_NAME \
    --gateway-name myAppGateway \
    --name myRewriteRuleSet

# Associated routing rules.
az network application-gateway rule update \
    --resource-group $RESOURCE_GROUP_NAME \
    --gateway-name myAppGateway \
    --name rule1 \
    --rewrite-rule-set myRewriteRuleSet

# Create a rewrite rule 1.
az network application-gateway rewrite-rule create \
    --resource-group $RESOURCE_GROUP_NAME \
    --gateway-name myAppGateway \
    --rule-set-name myRewriteRuleSet \
    --name myRewriteRule01 \
    --sequence 100 \
    --response-headers Location=http://${APPGATEWAY_IP}{http_resp_Location_2}

# Create a rewrite rule condition.
az network application-gateway rewrite-rule condition create \
    --resource-group $RESOURCE_GROUP_NAME \
    --gateway-name myAppGateway \
    --rule-name myRewriteRule01 \
    --rule-set-name myRewriteRuleSet \
    --variable "http_resp_Location" \
    --ignore-case true \
    --negate false \
    --pattern "(https?):\/\/192.168.0.6:9080(.*)$"

# Create a rewrite rule 2.
az network application-gateway rewrite-rule create \
    --resource-group $RESOURCE_GROUP_NAME \
    --gateway-name myAppGateway \
    --rule-set-name myRewriteRuleSet \
    --name myRewriteRule02 \
    --sequence 100 \
    --response-headers Location=http://${APPGATEWAY_IP}{http_resp_Location_2}

# Create a rewrite rule condition.
az network application-gateway rewrite-rule condition create \
    --resource-group $RESOURCE_GROUP_NAME \
    --gateway-name myAppGateway \
    --rule-name myRewriteRule02 \
    --rule-set-name myRewriteRuleSet \
    --variable "http_resp_Location" \
    --ignore-case true \
    --negate false \
    --pattern "(https?):\/\/192.168.0.7:9080(.*)$"

# Create a rewrite rule set.
az network application-gateway rewrite-rule set create `
    --resource-group $Env:RESOURCE_GROUP_NAME  `
    --gateway-name myAppGateway `
    --name myRewriteRuleSet

# Associated routing rules.
az network application-gateway rule update `
    --resource-group $Env:RESOURCE_GROUP_NAME  `
    --gateway-name myAppGateway `
    --name rule1 `
    --rewrite-rule-set myRewriteRuleSet

# Create a rewrite rule 1.
az network application-gateway rewrite-rule create `
    --resource-group $Env:RESOURCE_GROUP_NAME  `
    --gateway-name myAppGateway `
    --rule-set-name myRewriteRuleSet `
    --name myRewriteRule01 `
    --sequence 100 `
    --response-headers Location="http://${Env:APPGATEWAY_IP}{http_resp_Location_2}"

# Create a rewrite rule condition.
az network application-gateway rewrite-rule condition create `
    --resource-group $Env:RESOURCE_GROUP_NAME  `
    --gateway-name myAppGateway `
    --rule-name myRewriteRule01 `
    --rule-set-name myRewriteRuleSet `
    --variable "http_resp_Location" `
    --ignore-case true `
    --negate false `
    --pattern '"(https?):\/\/192.168.0.6:9080(.*)$"'
    # Be sure to wrap the "" in ''

# Create a rewrite rule 2.
az network application-gateway rewrite-rule create `
    --resource-group $Env:RESOURCE_GROUP_NAME  `
    --gateway-name myAppGateway `
    --rule-set-name myRewriteRuleSet `
    --name myRewriteRule02 `
    --sequence 100 `
    --response-headers Location="http://${Env:APPGATEWAY_IP}{http_resp_Location_2}"

# Create a rewrite rule condition.
az network application-gateway rewrite-rule condition create `
    --resource-group $Env:RESOURCE_GROUP_NAME  `
    --gateway-name myAppGateway `
    --rule-name myRewriteRule02 `
    --rule-set-name myRewriteRuleSet `
    --variable "http_resp_Location" `
    --ignore-case true `
    --negate false `
    --pattern '"(https?):\/\/192.168.0.7:9080(.*)$"'
    # Be sure to wrap the "" in ''

Agora você pode acessar o aplicativo usando a URL que o seguinte comando produz:

Bash
PowerShell

echo "http://${APPGATEWAY_IP}/snoop/"

echo "http://${Env:APPGATEWAY_IP}/snoop/"

Observação

Este exemplo configura o acesso simples aos servidores WAS com HTTP. Se quiser acesso seguro, configure a terminação TLS/SSL seguindo as instruções em TLS de ponta a ponta com Gateway de Aplicativo.

Este exemplo não expõe o console da IBM por meio do Gateway de Aplicativo. Para acessar o console da IBM, você pode usar o computador Windows myWindowsVM ou atribuir um endereço IP público para adminVM.

Se você não quiser usar o jumpbox myWindowsVM para acessar o console da IBM, mas quiser expô-lo a uma rede pública, use os seguintes comandos para atribuir um endereço IP público a adminVM:

Bash
PowerShell

# Create a public IP address.
az network public-ip create \
    --resource-group $RESOURCE_GROUP_NAME \
    --name myAdminVMPublicIPAddress \
    --allocation-method Static \
    --sku Standard

# Create a network security group.
az network nsg create \
    --resource-group $RESOURCE_GROUP_NAME \
    --name adminnsg

# Create an inbound rule for the network security group.
az network nsg rule create \
    --resource-group $RESOURCE_GROUP_NAME \
    --nsg-name adminnsg \
    --name ALLOW_IBM_CONSOLE \
    --access Allow \
    --direction Inbound \
    --source-address-prefixes '["*"]' \
    --destination-port-ranges 9043 \
    --protocol Tcp \
    --priority 500

# Update the network adapter with the network security group.
az network nic update \
    --resource-group $RESOURCE_GROUP_NAME \
    --name adminVMVMNic \
    --network-security-group adminnsg

# Update the network adapter with the public IP address.
az network nic ip-config update \
    --resource-group $RESOURCE_GROUP_NAME \
    --name ipconfigadminVM \
    --nic-name adminVMVMNic \
    --public-ip-address myAdminVMPublicIPAddress

export ADMIN_PUBLIC_IP=$(az network public-ip show \
    --resource-group $RESOURCE_GROUP_NAME \
    --name myAdminVMPublicIPAddress \
    --query '[ipAddress]' \
    --output tsv)

echo "IBM Console public URL: https://${ADMIN_PUBLIC_IP}:9043/ibm/console/"

# Create a public IP address.
az network public-ip create `
    --resource-group $Env:RESOURCE_GROUP_NAME `
    --name myAdminVMPublicIPAddress `
    --allocation-method Static `
    --sku Standard

# Create a network security group.
az network nsg create `
    --resource-group $Env:RESOURCE_GROUP_NAME  `
    --name adminnsg

# Create an inbound rule for the network security group.
az network nsg rule create `
    --resource-group $Env:RESOURCE_GROUP_NAME  `
    --nsg-name adminnsg `
    --name ALLOW_IBM_CONSOLE `
    --access Allow `
    --direction Inbound `
    --source-address-prefixes '["*"]' `
    --destination-port-ranges 9043 `
    --protocol Tcp `
    --priority 500

# Update the network adapter with the network security group.
az network nic update `
    --resource-group $Env:RESOURCE_GROUP_NAME  `
    --name adminVMVMNic `
    --network-security-group adminnsg

# Update the network adapter with the public IP address.
az network nic ip-config update `
    --resource-group $Env:RESOURCE_GROUP_NAME `
    --name ipconfigadminVM `
    --nic-name adminVMVMNic `
    --public-ip-address myAdminVMPublicIPAddress

$Env:ADMIN_PUBLIC_IP=$(az network public-ip show `
    --resource-group $Env:RESOURCE_GROUP_NAME  `
    --name myAdminVMPublicIPAddress `
    --query '[ipAddress]' `
    --output tsv)

echo "IBM Console public URL: https://${Env:ADMIN_PUBLIC_IP}:9043/ibm/console/"

Testar a configuração de cluster WAS

Você concluiu a configuração do cluster WAS e a implementação do aplicativo Java EE nele. Use as seguintes etapas para acessar o aplicativo para validar todas as configurações:

Abra um navegador da Web.
Acesse o aplicativo usando a URL http://<gateway-public-ip-address>/snoop/.
Quando você atualiza continuamente o navegador, o aplicativo percorre as instâncias do servidor. Observe o valor do cabeçalho da solicitação do Host e observe que ele muda após recarregar diversas vezes.

Limpar os recursos

Você concluiu a configuração do cluster WAS. As seções a seguir descrevem como remover os recursos que você criou.

Limpe o computador Windows

Você pode remover o computador Windows myWindowsVM usando os comandos a seguir. Como alternativa, você pode desligar o computador Windows e continuar a usá-lo como um jumpbox para tarefas contínuas de manutenção de cluster.

export WINDOWSVM_NIC_ID=$(az vm show \
    --resource-group ${RESOURCE_GROUP_NAME} \
    --name myWindowsVM \
    --query networkProfile.networkInterfaces[0].id \
    --output tsv)
export WINDOWSVM_NSG_ID=$(az network nic show \
    --ids ${WINDOWSVM_NIC_ID} \
    --query networkSecurityGroup.id \
    --output tsv)
export WINDOWSVM_DISK_ID=$(az vm show \
    --resource-group ${RESOURCE_GROUP_NAME} \
    --name myWindowsVM \
    --query storageProfile.osDisk.managedDisk.id \
    --output tsv)
export WINDOWSVM_PUBLIC_IP=$(az network public-ip list \
    -g ${RESOURCE_GROUP_NAME} --query [0].id \
    --output tsv)

echo "deleting myWindowsVM"
az vm delete --resource-group ${RESOURCE_GROUP_NAME} --name myWindowsVM --yes
echo "deleting nic ${WINDOWSVM_NIC_ID}"
az network nic delete --ids ${WINDOWSVM_NIC_ID}
echo "deleting public-ip ${WINDOWSVM_PUBLIC_IP}"
az network public-ip delete --ids ${WINDOWSVM_PUBLIC_IP}
echo "deleting disk ${WINDOWSVM_DISK_ID}"
az disk delete --yes --ids ${WINDOWSVM_DISK_ID}
echo "deleting nsg ${WINDOWSVM_NSG_ID}"
az network nsg delete --ids ${WINDOWSVM_NSG_ID}

Limpar todos os recursos

Exclua abc1110rg usando o seguinte comando:

Bash
PowerShell

az group delete --name $RESOURCE_GROUP_NAME --yes --no-wait

az group delete --name $Env:RESOURCE_GROUP_NAME --yes --no-wait

Próximas etapas

Para explorar as opções para executar produtos WebSphere no Azure, consulte Quais são as soluções para executar a família de produtos WebSphere no Azure?

Compartilhar via

Tutorial: Instalar manualmente o WebSphere Application Server Network Deployment tradicional em VMs (máquinas virtuais) do Azure

Pré-requisitos

Preparar o ambiente

Pressuposições

Criar um grupo de recursos

Criar uma rede virtual

Criar um conjunto de disponibilidade

Obter ou instalar o WAS no GNU/Linux

Criar uma máquina Red Hat Enterprise Linux

Criar uma VM do Windows e configurar um servidor X

Instalar dependências

Montar o disco de dados

Baixe e instale o Installation Manager da IBM

Instale o WebSphere Application Server Network Deployment tradicional

Criar máquinas para servidores gerenciados

Criar mspVM1

Criar mspVM2

Criar perfis WAS e um cluster

Configurar um perfil do gerenciador de implementação

Configurar perfis personalizados

Configurar o perfil personalizado para mspVM1

Configurar o perfil personalizado para mspVM2

Criar um cluster e iniciar servidores

Implantar um aplicativo

Expor o WAS usando o Gateway de Aplicativo do Azure

Criar o gateway de aplicativo

Testar a configuração de cluster WAS

Limpar os recursos

Limpe o computador Windows

Limpar todos os recursos

Próximas etapas

Comentários

Recursos adicionais

Compartilhar via

Tutorial: Instalar manualmente o WebSphere Application Server Network Deployment tradicional em VMs (máquinas virtuais) do Azure

Pré-requisitos

Preparar o ambiente

Pressuposições

Entrar no Azure

Criar um grupo de recursos

Criar uma rede virtual

Criar um conjunto de disponibilidade

Obter ou instalar o WAS no GNU/Linux

Criar uma máquina Red Hat Enterprise Linux

Criar uma VM do Windows e configurar um servidor X

Instalar dependências

Montar o disco de dados

Instale o WebSphere Application Server Network Deployment tradicional

Criar máquinas para servidores gerenciados

Criar mspVM1

Criar mspVM2

Criar perfis WAS e um cluster

Configurar um perfil do gerenciador de implementação

Configurar perfis personalizados

Configurar o perfil personalizado para mspVM1

Configurar o perfil personalizado para mspVM2

Criar um cluster e iniciar servidores

Implantar um aplicativo

Expor o WAS usando o Gateway de Aplicativo do Azure

Criar o gateway de aplicativo

Testar a configuração de cluster WAS

Limpar os recursos

Limpe o computador Windows

Limpar todos os recursos

Próximas etapas

Comentários

Recursos adicionais
