Solucionar problemas do Servidor de Rota do Azure
Saiba como solucionar alguns dos problemas comuns do Servidor de Rota do Azure.
Problemas de conectividade
Por que minha NVA (solução de virtualização de rede) perde a conectividade com a Internet depois de anunciar a rota padrão (0.0.0.0/0) para o Servidor de Rota?
Quando a NVA anuncia a rota padrão, o Servidor de Rota a programa para todas as VMs (máquinas virtuais) na rede virtual, incluindo a própria NVA. Essa rota padrão define a NVA como o próximo salto para todo o tráfego direcionado à Internet. Se a sua NVA precisar de conectividade com a Internet, você precisará configurar uma UDR (rota definida pelo usuário) para substituir essa rota padrão da NVA e anexar a UDR à sub-rede na qual a NVA está hospedada. Caso contrário, o computador host da NVA continuará enviando o tráfego destinado à Internet, incluindo aquele enviado pela NVA, de volta para a NVA. Para obter mais informações, confira Rotas definidas pelo usuário.
| Rota | Próximo salto |
|---|---|
| 0.0.0.0/0 | Internet |
Por que a NVA perde sua conectividade com o Servidor de Rota depois de forçar todo o tráfego para um firewall usando uma UDR (rota definida pelo usuário) no GatewaySubnet?
Se você quiser inspecionar o tráfego local usando um firewall, poderá forçar todo o tráfego local para o firewall usando uma UDR (rota definida pelo usuário) no GatewaySubnet (uma tabela de rotas associada ao GatewaySubnet que tem a UDR). No entanto, essa UDR pode interromper a comunicação entre o Servidor de Rota e o gateway forçando o BGP (tráfego do painel de controle) deles para o firewall (esse problema ocorrerá se você estiver inspecionando o tráfego destinado à rede virtual que tem o Servidor de Rota). Para evitar esse problema, você precisa adicionar outra UDR à tabela de rotas GatewaySubnet para evitar que o tráfego do painel de controle seja forçado para o firewall (caso a adição de uma regra BGP ao firewall não seja desejável/possível):
| Rota | Próximo salto |
|---|---|
| 10.0.0.0/16 | 10.0.2.1 |
| 10.0.1.0/27 | VirtualNetwork |
10.0.0.0/16 é o espaço de endereço da rede virtual e 10.0.1.0/27 é o espaço de endereço de RouteServerSubnet. 10.0.2.1 é o endereço IP do firewall.
Adicionei uma UDR (rota definida pelo usuário) com o tipo de próximo salto como Gateway de Rede Virtual, mas essa UDR não está entrando em vigor. Isso é esperado?
Sim, esse comportamento é esperado. Não há suporte para rotas definidas pelo usuário com o tipo de próximo salto Gateway de Rede Virtual para sub-redes na rede virtual do Servidor de Rota e redes virtuais emparelhadas. No entanto, se você quiser configurar o próximo salto para ser uma NVA (solução de virtualização de rede) ou internet, há suporte para adicionar uma rota definida pelo usuário com o tipo de próximo salto VirtualAppliance ou Internet.
Por que perco a conectividade depois de associar uma política de ponto de extremidade de serviço ao RouteServerSubnet ou ao GatewaySubnet?
Se você associar uma política de ponto de extremidade de serviço ao RouteServerSubnet ou GatewaySubnet, a comunicação poderá ser interrompida entre a plataforma de gerenciamento subjacente do Azure e esses respectivos serviços do Azure (Servidor de Rota e gateway VPN/ExpressRoute). Isso pode fazer com que esses recursos do Azure insiram um estado não íntegro, resultando em perda de conectividade entre suas cargas de trabalho locais e do Azure.
Por que não posso executar ping TCP da minha NVA para o IP do par no nível de protocolo BGP no Servidor de Rota depois de configurar o emparelhamento via protocolo BGP entre eles?
Em algumas NVAs, você precisa adicionar uma rota estática à sub-rede do Servidor de Rota para poder executar ping TCP no Servidor de Rota da NVA e evitar oscilações de emparelhamento via protocolo BGP. Por exemplo, se o Servidor de Rota estiver em 10.0.255.0/27 e seu NVA estiver em 10.0.1.0/24, você precisará adicionar a seguinte rota à tabela de roteamento no NVA:
| Rota | Próximo salto |
|---|---|
| 10.0.255.0/27 | 10.0.1.1 |
10.0.1.1 é o IP de gateway padrão na sub-rede em que seu NVA (ou mais precisamente, uma das NICs) está hospedado.
Por que eu perco a conectividade com minha rede local por meio do ExpressRoute e/ou da VPN do Azure quando estou implantando o Servidor de Rota em uma rede virtual que já tem o gateway do ExpressRoute e/ou de VPN do Azure?
Quando você implanta o Servidor de Rota em uma rede virtual, precisamos atualizar o plano de controle entre os gateways e a rede virtual. Durante essa atualização, há um período em que as VMs na rede virtual perdem a conectividade com a rede local. É altamente recomendável que você agende manutenção para implantar o Servidor de Rota no seu ambiente de produção.
Problemas de painel de controle
Por que minha rede local conectada ao gateway de VPN do Azure não recebe a rota padrão anunciada pelo Servidor de Rota?
Embora o gateway de VPN do Azure possa receber a rota padrão dos seus pares BGP, incluindo o Servidor de Rota, ele não anuncia a rota padrão para outros pares.
Por que meu NVA não recebe rotas do Servidor de Rota, embora o emparelhamento via protocolo BGP esteja ativo?
O ASN que o Servidor de Rota usa é 65515. Configure um ASN diferente para seu NVA para que uma sessão eBGP possa ser estabelecida entre seu NVA e o Servidor de Rota do Azure, assim a propagação de rota pode ocorrer automaticamente. Habilite "saltos múltiplos" na configuração de BGP porque o NVA e o Servidor de Rota estão em sub-redes diferentes na rede virtual.
O emparelhamento via protocolo BGP entre meu NVA e o Servidor de Rota está ativo. Posso ver as rotas trocadas corretamente entre eles. Por que as rotas NVA não estão na tabela de roteamento efetiva da minha VM?
Caso a sua VM esteja na mesma rede virtual que a NVA e o Servidor de Rota:

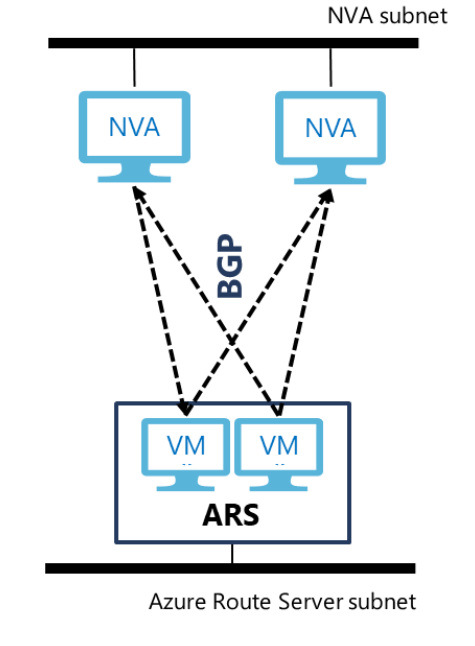

O Servidor de Rota expõe dois IPs de par no nível de protocolo BGP, que são hospedados em duas VMs que compartilham a responsabilidade de enviar as rotas para todas as outras VMs em execução na sua rede virtual. Cada uma das NVAs precisa configurar duas sessões de BGP idênticas (por exemplo, usar o mesmo número de sistema autônomo, o mesmo caminho de sistema autônomo e anunciar o mesmo conjunto de rotas) para as duas VMs, assim as VMs na rede virtual podem obter informações consistentes de roteamento do Servidor de Rota do Azure.
Se você tiver duas ou mais instâncias do NVA, poderá anunciar diferentes caminhos de sistema autônomo para a mesma rota de diferentes instâncias de NVA se quiser designar uma instância de NVA como ativa e outra passiva.
Se a sua VM estiver em uma rede virtual diferente daquela que hospeda seu NVA e o Servidor de Rota. Verifique se o emparelhamento VNet está habilitado entre as duas VNets e se a opção Usar Servidor de Rota Remoto está habilitada na rede virtual da VM.
Por que o ECMP (Roteamento de vários caminhos de custo igual) do meu ExpressRoute está desligado depois de implantar o Servidor de Rota na rede virtual?
Quando você anuncia as mesmas rotas da sua rede local para o Azure em várias conexões do ExpressRoute, normalmente o ECMP é habilitado por padrão para o tráfego destinado a essas rotas do Azure de volta para a sua rede local. Atualmente, quando você implanta o Servidor de Rota, as informações de vários caminhos são perdidas na troca de BGP entre o ExpressRoute e o Servidor de Rota e, consequentemente, o tráfego do Azure passará apenas em uma das conexões do ExpressRoute.
Próxima etapa
Para saber como criar e configurar o Servidor de Rota do Azure, confira:
