Há várias maneiras de otimizar objetos 3D para realidade misturada usando o Dassault Systèmes SOLIDWORKS. Este tutorial fornece procedimentos fáceis de seguir para cada um desses métodos. Alguns dos procedimentos são redundantes, portanto, talvez você não precise usar todos eles. Experimente cada procedimento e decida qual é o mais adequado para o seu caso de uso.
As seções deste tutorial são somente para a versão 2019 e posteriores e presumem que você tenha instalado com êxito o SOLIDWORKS XR Exporter no seu PC local.
Importante
Este documento foi criado estritamente para fins informativos a fim de demonstrar como o Dassault Systèmes SOLIDWORKS funciona com o Microsoft Dynamics 365 Guides e o Power Apps. O uso de qualquer aplicativo de terceiros está sujeito aos termos entre você e o respectivo terceiro. A Microsoft não está afiliada, não é uma parceira e não endossa nem patrocina a Dassault ou nenhum dos produtos da Dassault Systèmes. Há outros aplicativos de criação de conteúdo que você pode usar para preparar seus objetos 3D.
O que é o Dassault Systèmes SOLIDWORKS?
As ferramentas do SOLIDWORKS permitem aproveitar os objetos 3D em toda a organização, reunindo processos para que você possa comercializar produtos com mais rapidez. Leia mais sobre o SOLIDWORKS.
Otimizar objetos 3D usando o SOLIDWORKS
Você pode usar os recursos discutidos neste tutorial para otimizar objetos 3D para uso no Dynamics 365 Guides e no Power Apps. Dependendo da complexidade do seu modelo, talvez seja possível apenas exportá-lo como um arquivo GLB ou talvez seja necessário usar uma combinação de vários recursos.
Remover recursos com a ferramenta Simplificar
Se o seu objeto 3D for extremamente complexo e você tiver problemas de desempenho, poderá otimizá-lo com a ferramenta Simplificar. A ferramenta Simplificar fornece uma ampla variedade de opções para simplificar os objetos para diferentes níveis, incluindo a remoção de peças internas, a remoção de peças pequenas, a "descaracterização" e muito mais. Saiba mais sobre como usar a ferramenta Simplificar.

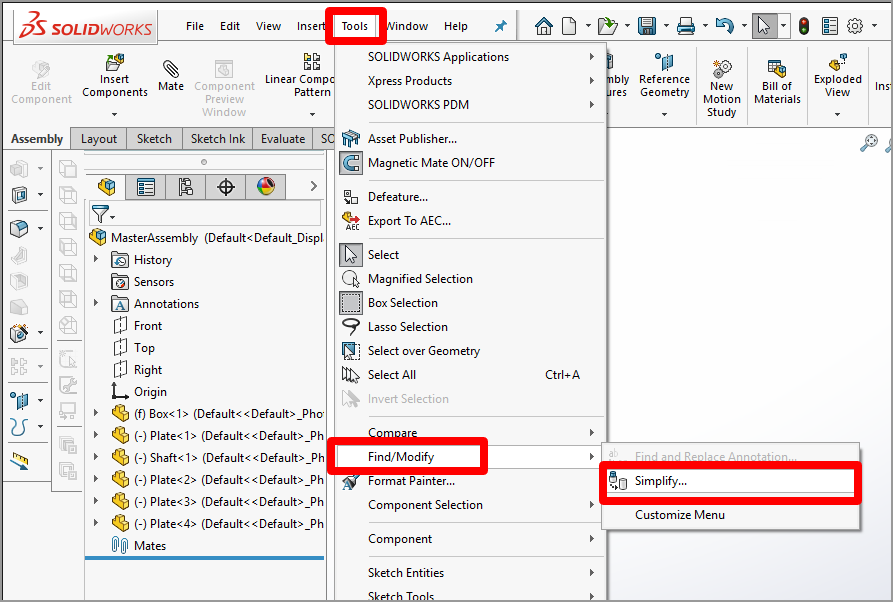

Selecione Ferramentas>Localizar/Modificar>Simplificar.
Escolha entre as seguintes opções:
Recursos. Decida os recursos que deseja procurar. Selecione Filetes, Chanfros, Furos, porque esses recursos criam vários polígonos ao serem transcodificados.
Parâmetro do Recurso ou Baseado em Volume. Quando você seleciona a opção Parâmetro do Recurso, o SOLIDWORKS seleciona objetos cujos parâmetros (como Raio do Filete) são menores do que o valor no campo Fator de simplificação. Quando você seleciona a opção Baseado em Volume, o SOLIDWORKS seleciona objetos se o volume do recurso for menor do que o volume de uma peça vezes o valor no campo Fator de simplificação. Os dois métodos funcionam bem. Selecionar a opção Baseado em Volume e inserir um valor de 0,1 para o campo Fator de simplificação fornece uma ótima primeira passagem. Se você não encontrar muitos objetos, aumente o valor Fator de simplificação e tente novamente. Selecione Localizar Agora para ver os resultados.
Marque a caixa de seleção Todos e, em seguida, selecione Suprimir.
Os recursos que você selecionou são removidos do modelo. Se você constatar que foram removidos recursos que desejava manter, será possível desfazer o processo desmarcando a caixa de seleção Todos e selecionando apenas os itens que deseja remover.
Remover peças pequenas com a ferramenta Descaracterizar
A ferramenta Descaracterizar fornece outra opção de otimização. É possível usar essa ferramenta para remover peças (simplificando a geometria do modelo) e para criar uma silhueta do seu modelo, que é útil quando você só precisa compreender a forma básica de um modelo complexo.

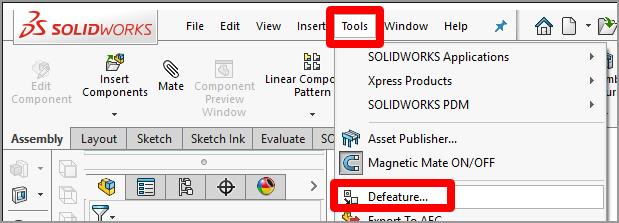

Selecione Ferramentas>Descaracterizar.
Neste momento, você pode optar por simplificar a geometria ou criar uma silhueta.
Para simplificar a geometria

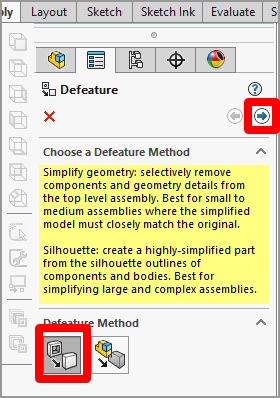

Selecione o botão Simplificar Geometria e, em seguida, selecione o botão Avançar.

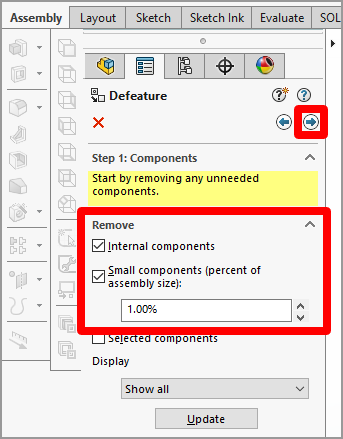

Marque a caixa de seleção Componentes internos, marque a caixa de seleção Componentes pequenos e insira uma porcentagem a ser usada. Sugerimos começar com 1%. Em geral, isso removerá as porcas, os parafusos e as arruelas de uma montagem, deixando os componentes mais importantes visualmente. Você pode aumentar essa porcentagem se precisar remover mais. Selecione o botão Avançar quando estiver pronto para continuar.

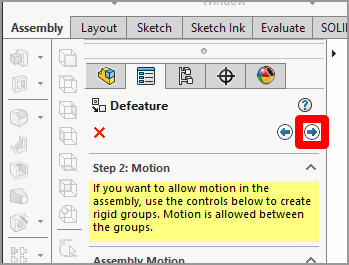

Selecione o botão Avançar novamente para ignorar a adição de movimento às montagens.

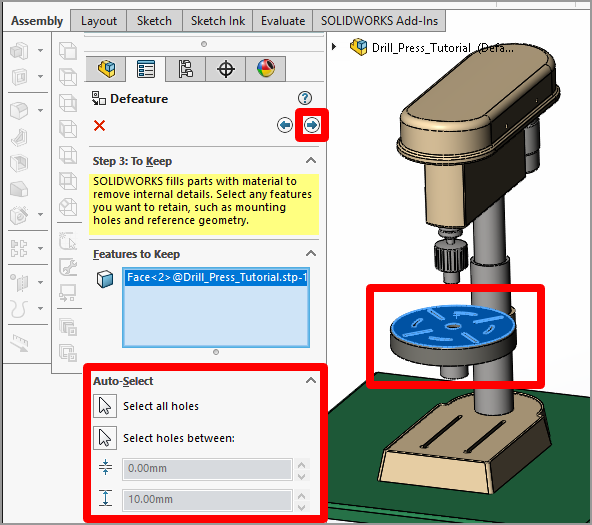

Se você quiser manter os detalhes de áreas geométricas específicas, selecione-as no modelo; caso contrário, elas serão otimizadas. Você também pode marcar as caixas de seleção em Seleção Automática para manter todos os furos ou apenas os furos de um tamanho específico. Selecione o botão Avançar quando tiver concluído.

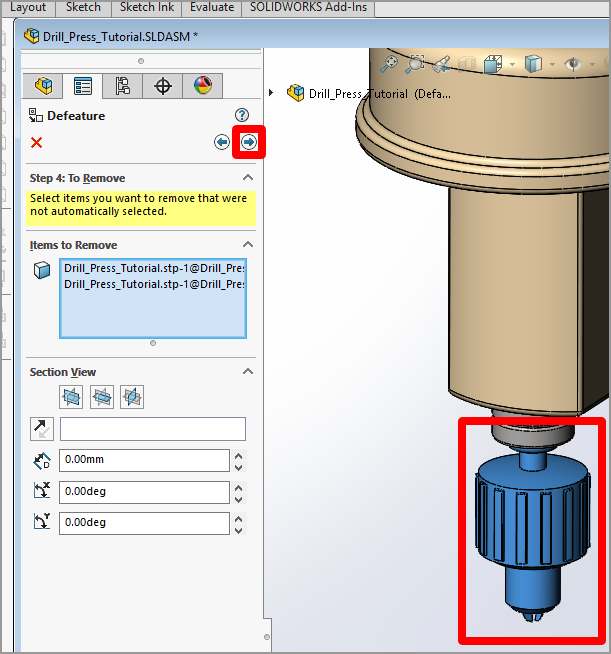

A ferramenta "descaracteriza" o modelo. Se sobrar algum item que você queria remover, selecione-o no modelo. Ao concluir, selecione o botão Avançar.

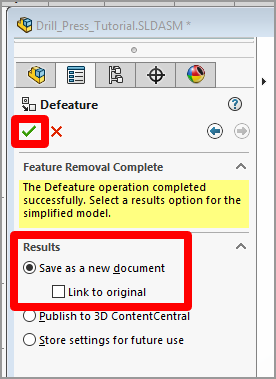

Se o modelo otimizado atender às suas necessidades, selecione Salvar como um novo documento e, em seguida, selecione a marca de seleção verde.
Nomeie o modelo e selecione Salvar. O modelo é salvo como um único arquivo de peça do SOLIDWORKS.
Para criar uma silhueta

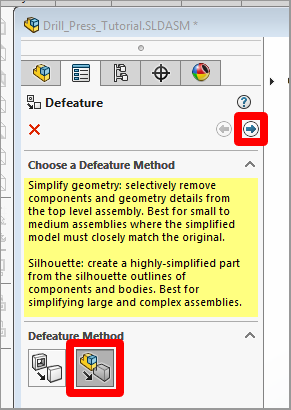

Selecione o botão Silhueta e, em seguida, selecione o botão Avançar.

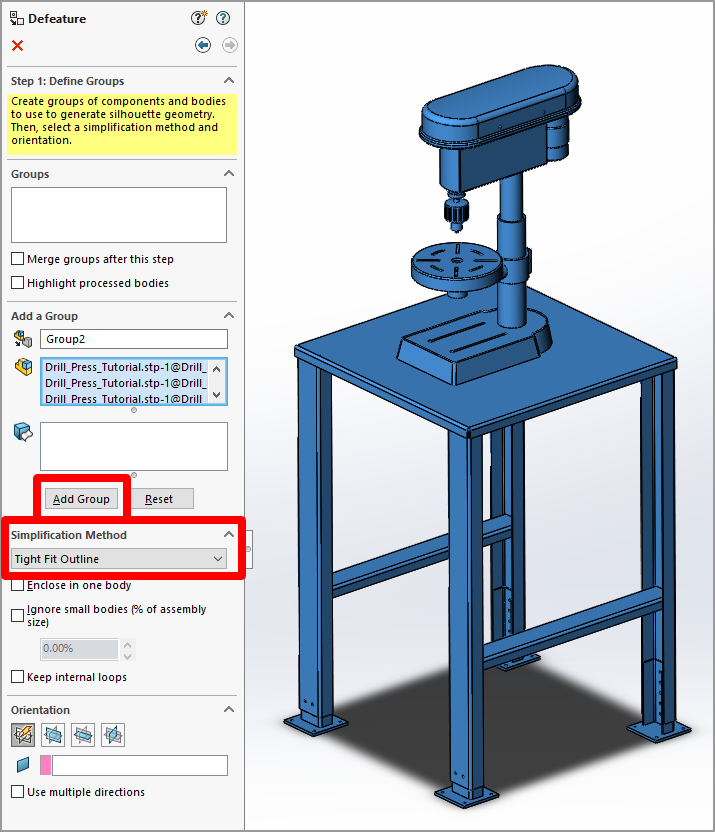

Realce todo o modelo (ou partes dele, se você só quiser modificar determinadas peças), selecione uma opção em Método de Simplificação e, em seguida, selecione Adicionar Grupo. Para este exemplo, selecionamos a opção Contorno bem Ajustado, mas fique à vontade para experimentar outras opções.

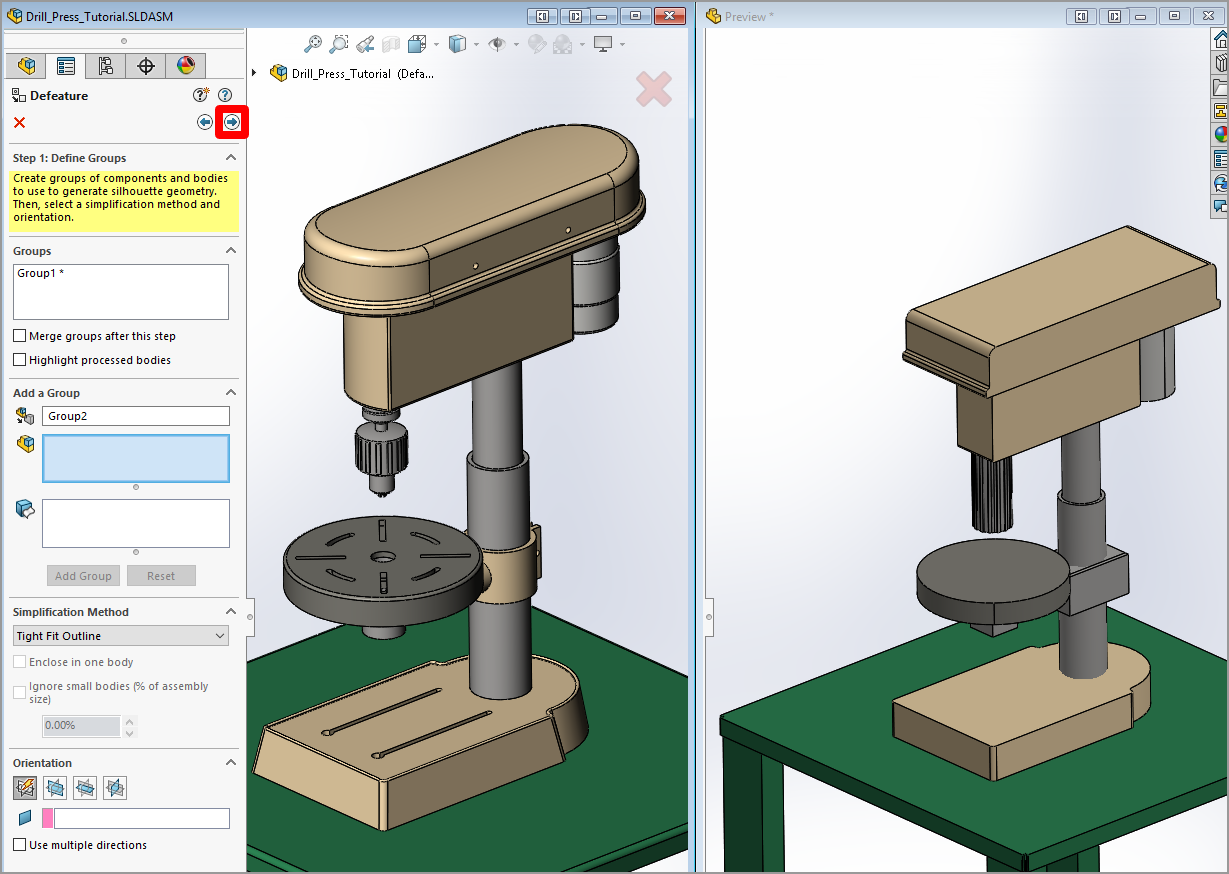

Você verá uma janela de visualização que mostra como será a aparência do seu modelo em silhueta. Quando o modelo estiver com a aparência desejada, selecione o botão Avançar.
Selecione Salvar como um novo documento e, em seguida, selecione a marca de seleção verde para salvar o modelo.
Salvar uma montagem como uma peça
Outra técnica é salvar a montagem do objeto 3D como um arquivo de peça (.asm → .prt). Ao fazer isso, você pode optar por ocultar a geometria interna, o que aumenta o desempenho do objeto 3D e também ajuda a manter a confidencialidade sobre o funcionamento interno dos seus designs.

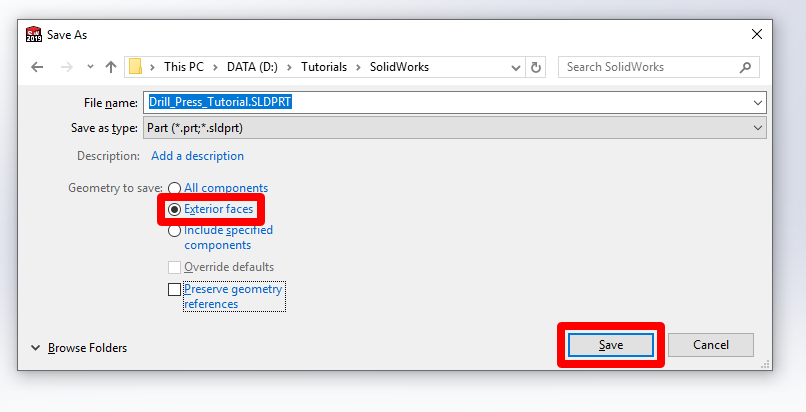

Selecione a montagem mestra (ou uma submontagem) e, em seguida, selecione Arquivo>Salvar como.
No campo Salvar como tipo, selecione Peça.
Em Geometria a ser salva, selecione Faces exteriores. Isso cria uma peça que mostra apenas as faces exteriores. As partes internas são preenchidas e o item se torna sólido.
Selecione Salvar.
Exportar o objeto 3D como um arquivo GLB
Depois de otimizar um objeto 3D, você pode exportá-lo facilmente do SOLIDWORKS como um arquivo GLB.

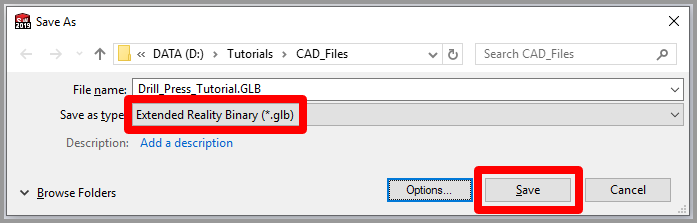

Selecione Arquivo>Salvar como e, em seguida, selecione Extended Reality Binary (.glb) como o tipo de arquivo.
Selecione Salvar.
Outras opções de conversão
Se você não tiver o SOLIDWORKS 2019 e o suplemento XR Exporter, será necessário executar uma das seguintes ações para converter seu objeto 3D em um formato que possa ser otimizado:
Se não for necessário ver a cor do material, você poderá exportar seu modelo como um arquivo STL. Se ele não tiver um bom desempenho, você poderá importar o arquivo STL para um aplicativo de criação de conteúdo digital (DCC) e otimizá-lo ainda mais. Consulte uma lista de tutoriais sobre como otimizar seus objetos 3D usando aplicativos de DCC.
Se for necessário ver as cores do material no produto final, você precisará enviar seu objeto 3D por meio de um transcodificador antes de otimizá-lo ainda mais. Este tutorial do 3ds Max orienta você pelo processo de otimização e conversão.
