Adicionar Armazenamento de Backup Moderno ao DPM

O MBS (Armazenamento de Backup Moderno) foi introduzido no System Center Data Protection Manager (DPM) 2016 para fornecer economia de armazenamento de 50%, backups 3X mais rápidos e armazenamento com reconhecimento de carga de trabalho mais eficiente. O DPM 2019 apresenta melhorias de desempenho adicionais com MBS, resultando em backup 50-70% mais rápido com o Windows Server 2019.

Observação

É recomendável que você implante o DPM 2019 (usando volumes em camadas) no Windows Server 2019 para alcançar desempenhos de backup aprimorados.

• O MBS é habilitado automaticamente quando você executa pelo menos o DPM 2016 no Windows Server 2016. Se o DPM estiver em execução em uma versão do Windows Server anterior ao Windows Server 2016, ele não usará MBS.
• O MBS fornece armazenamento inteligente para backup de curto prazo em disco. O MBS fornece backup de disco mais rápido, consumindo menos espaço em disco. Sem o MBS, cada fonte de dados precisa de dois volumes, um para o backup inicial e o outro para as alterações delta.
• Os backups do MBS são armazenados em um disco do ReFS. Ele usa a clonagem de blocos ReFS e a tecnologia VHDX. Saiba mais.
• Com o DPM 2019 e posterior, você pode usar volumes em camadas para armazenamento nativo do DPM, que fornece backups 50-70% mais rápidos.

Observação

O DPM não é compatível com a eliminação de duplicação no disco ReFS usado para backups de MBS.

O DPM 2019 aceita volumes/discos para armazenamento. Quando você adiciona um volume, o DPM formata o volume no ReFS para usar os novos recursos do Armazenamento de Backup Moderno. Os volumes não podem residir em um disco dinâmico; use apenas um disco básico.

Observação

Se o disco físico for maior que 2 TB, deverá ser convertido em GPT antes da criação dos volumes para o DPM.

Você pode fornecer diretamente um volume ao DPM; no entanto, você poderá ter problemas ao estender o volume se uma necessidade surgir mais tarde. Você pode criar volumes adicionais usando pools de armazenamento, que podem ser expostos ao DPM e estendidos conforme necessário. As seções a seguir fornecem os detalhes sobre como criar um volume em camadas, adicionar um volume ao DPM e expandi-lo posteriormente.

Configurar o MBS com o armazenamento em camadas

O DPM 2016 introduziu o MBS (Armazenamento de Backup Moderno), melhorando o desempenho e utilização de armazenamento. O MBS usa o ReFS como o sistema de arquivos subjacente. O MBS foi projetado para usar o armazenamento híbrido, como o armazenamento em camadas. Para obter a escala e o desempenho reivindicados pelo MBS, recomendamos usar uma pequena porcentagem (4% do armazenamento geral) do armazenamento flash (SSD) com o DPM 2019 como um volume em camadas em combinação com o HDD para armazenamento nativo do DPM.

Depois que você configura o armazenamento em camadas, o sistema de arquivos inteligente ReFS armazena os metadados do sistema de arquivos na camada SSD. Isso aprimora significativamente o tempo de trabalho de backup geral. Não há nenhuma configuração adicional necessária ao configurar os grupos de proteção etc.

Observação

• A disposição em camadas é recomendada para backups mais rápidos. No entanto, esse não é um requisito obrigatório para configurar o armazenamento do DPM.
• Você não pode anexar arquivos VHD (VHDX) criados localmente e usá-los como armazenamento em um servidor DPM físico. Verifique se você está executando o DPM 2019 ou posterior implantado em uma VM em execução em Windows Server 2016 ou posterior.
• Quando você implanta o DPM em uma máquina virtual, o DPM 2019 pode ser implantado em uma VM em execução no Windows Server 2016 ou no Windows Server 2019. Para obter o melhor desempenho, é altamente recomendável o DPM 2019 instalado no Windows 2019 com a atualização mais recente do Windows instalada.

Pré-requisitos

O armazenamento em camadas é configurado usando os Espaços de Armazenamento do Windows. Veja a seguir os pré-requisitos dos Espaços de Armazenamento do Windows.

Área	Requisito	Observações
Tipos de barramento de disco	– SCSI (SAS) – SATA (Serial Advanced Technology Attachment) – Controladores de iSCSI e Fibre Channel.	Quando você configura os Espaços de Armazenamento com controladores de disco iSCSI e FC (Fibre Channel), há compatibilidade somente com discos virtuais não resilientes (simples com qualquer número de colunas).
Considerações de HBA	– São recomendados HBAs (adaptadores de barramento de host) simples sem suporte ao recurso de RAID – Se forem compatíveis com RAID, os HBAs deverão estar no modo não RAID com todo o recurso RAID desabilitado – Os adaptadores não devem abstrair os discos físicos, armazenar dados em cache nem ocultar os dispositivos anexados. Isso inclui serviços de compartimentos fornecidos pelos dispositivos JBOD conectados.	Os Espaços de Armazenamento são compatíveis somente com os HBAs nos quais é possível desabilitar totalmente a funcionalidade RAID.

Observação

Para configurar o armazenamento em camadas, o Windows Espaços de Armazenamento requer um tamanho mínimo de SSD de 32 GB.

Para obter mais informações sobre os pré-requisitos para usar Espaços de Armazenamento em um servidor autônomo, consulte Pré-requisitos para usar Espaços de Armazenamento em um servidor autônomo.

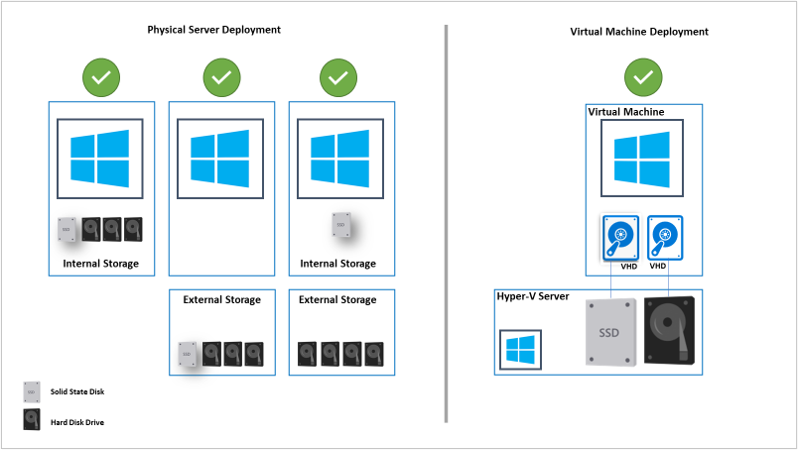

Topologia com suporte

Para configurar o armazenamento em camadas, o armazenamento pode ser anexado diretamente ao servidor DPM ou pode ser do armazenamento externo, como a SAN. Uma combinação de armazenamento conectado diretamente e armazenamento externo também pode ser usada.

Confira as combinações de armazenamento possíveis com suporte no cenário de servidor DPM físico ou virtual.

• SSD e HDD diretamente anexados ao servidor DPM
• SSD e HDD do armazenamento externo
• SSD diretamente anexado ao servidor DPM e ao HDD do armazenamento externo

Observação

• Para o DPM em execução em máquinas virtuais, é possível configurar o armazenamento em camadas usando os Espaços de Armazenamento do Windows.
• O host Hyper-V apresenta o SSD virtual e o HHD para a máquina virtual.
• O SSD Virtual deve ser extraído do SSD físico, que pode ser anexado diretamente ao host Hyper-V ou ao armazenamento externo conectado.

Resiliência

O DPM dá suporte a todos os três tipos de resiliência compatíveis com espaços de Armazenamento do Windows. Para configurar a resiliência do modo Espelho ou Paridade para o volume em camadas, são necessários vários SSDs com os HDDs. Quando você configura o tipo de resiliência simples usando uma única opção de SSD, pode haver perda de dados se o SSD não ficar disponível.

O gráfico a seguir realça alguns prós e contras dos três tipos de resiliência compatíveis com o Windows Espaços de Armazenamento.

TYPE	PRO	CON	Mín. de discos
Simples	– Capacidade máx. do disco (100%). – Maior taxa de transferência. – Distribui dados em discos físicos, se aplicável.	– Sem resiliência. - Perda de dados garantida se houver uma falha de disco físico.	1
Espelho	– Maior confiabilidade. – Maior taxa de transferência de dados e menor latência de acesso que a paridade. – Distribui os dados em várias unidades físicas. Pode ser configurado para duas ou três cópias de dados.	– Capacidade reduzida (50%). – Incompatível com SAN conectada a iSCSI ou a FC.	2 ou 5
Parity	– Distribui dados e informações de paridade em discos físicos. – Maior confiabilidade. – Aumenta a resiliência por meio do registro no diário.	– Capacidade reduzida, mas não tanto quanto o espelhamento. – Incompatível com SAN conectada a iSCSI ou a FC. – Desempenho ligeiramente reduzido.	3

Para obter mais informações para ajudar a planejar o número de discos físicos e o tipo de resiliência desejado para uma implantação de servidor autônomo, use as diretrizes documentadas aqui.

Configurar o armazenamento do DPM

Os Espaços de Armazenamento do Windows permitem agrupar vários discos físicos em pool em uma unidade lógica. Ele fornece uma maneira fácil de criar o armazenamento definido por software usando os recursos de armazenamento local de um servidor.

Siga as etapas nos procedimentos a seguir para instalar o MBS com armazenamento em camadas. Siga os procedimentos na sequência listada abaixo:

Observação

Se você quiser modificar o armazenamento existente para o armazenamento em camadas, migre os backups atuais para um volume temporário usando a migração de volume.

1. Preparar discos físicos e criar o pool de armazenamento do Windows
2. Criar armazenamento em camadas com a resiliência exigida
3. Adicionar volume ao armazenamento do DPM
4. Desabilitar o Armazenamento Automático em Camadas de Gravação no nível do sistema de arquivos

Observação

Se você migrou seus backups anteriores antes da etapa 1, migre seus dados de volta para os volumes recém-criados usando a migração de volume.

Preparar discos físicos e criar o pool de armazenamento do Windows

Use os procedimentos a seguir para preparar discos físicos e criar um pool de armazenamento do Windows.

Inicializar discos

Com base na opção de resiliência que você selecionou, calcule o número de HDDs e SSDs necessários. Inicialize os novos discos que estão conectados ao servidor antes de adicionar os discos ao pool de armazenamento.

Observação

Os discos com mais de 2 TB de tamanho serão convertidos em discos GPT.

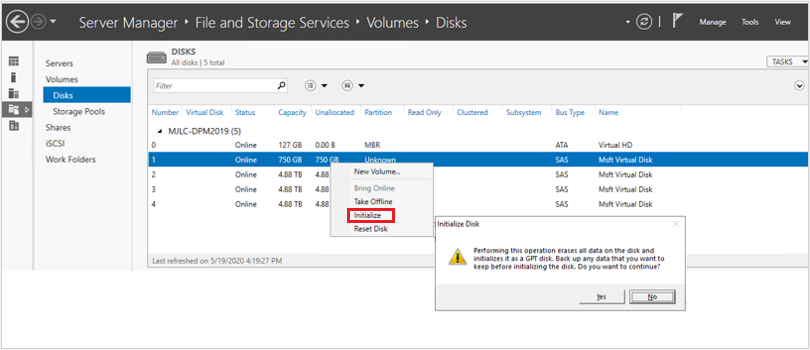

Para inicializar os discos, siga estas etapas:

1. Abra o Gerenciador do Servidor.

2. Selecione Serviços de Arquivo e Armazenamento.

3. Selecione Volumes e, em seguida, selecione Pools de Discos.

4. Clique com o botão direito nos discos e selecione Inicializar.

5. Selecione Sim para inicializar o disco. O disco é convertido para GPT caso o tamanho dele seja maior que 2 TB.

6. Repita as etapas para inicializar os discos restantes.



Verificar o pool Primordial

Por padrão, os discos disponíveis são incluídos em um pool nomeado como pool primordial . Se nenhum pool Primordial estiver listado nos Pools de Armazenamento, ele indicará que o armazenamento não atende aos requisitos de espaços de armazenamento. Verifique se os discos atendem aos requisitos descritos na seção de pré-requisitos .

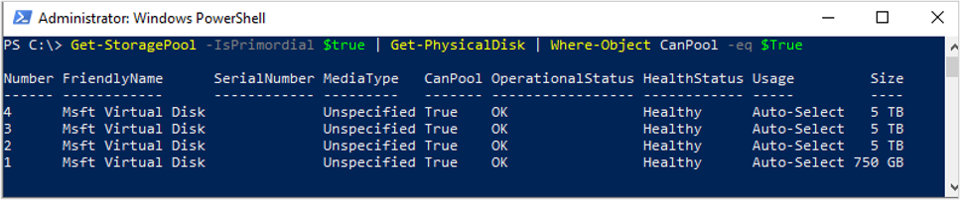

Execute o seguinte cmdlet para visualizar os discos físicos disponíveis no pool Primordial:

Get-StoragePool -IsPrimordial $true | Get-PhysicalDisk | Where-Object CanPool -eq $True

Exemplo:

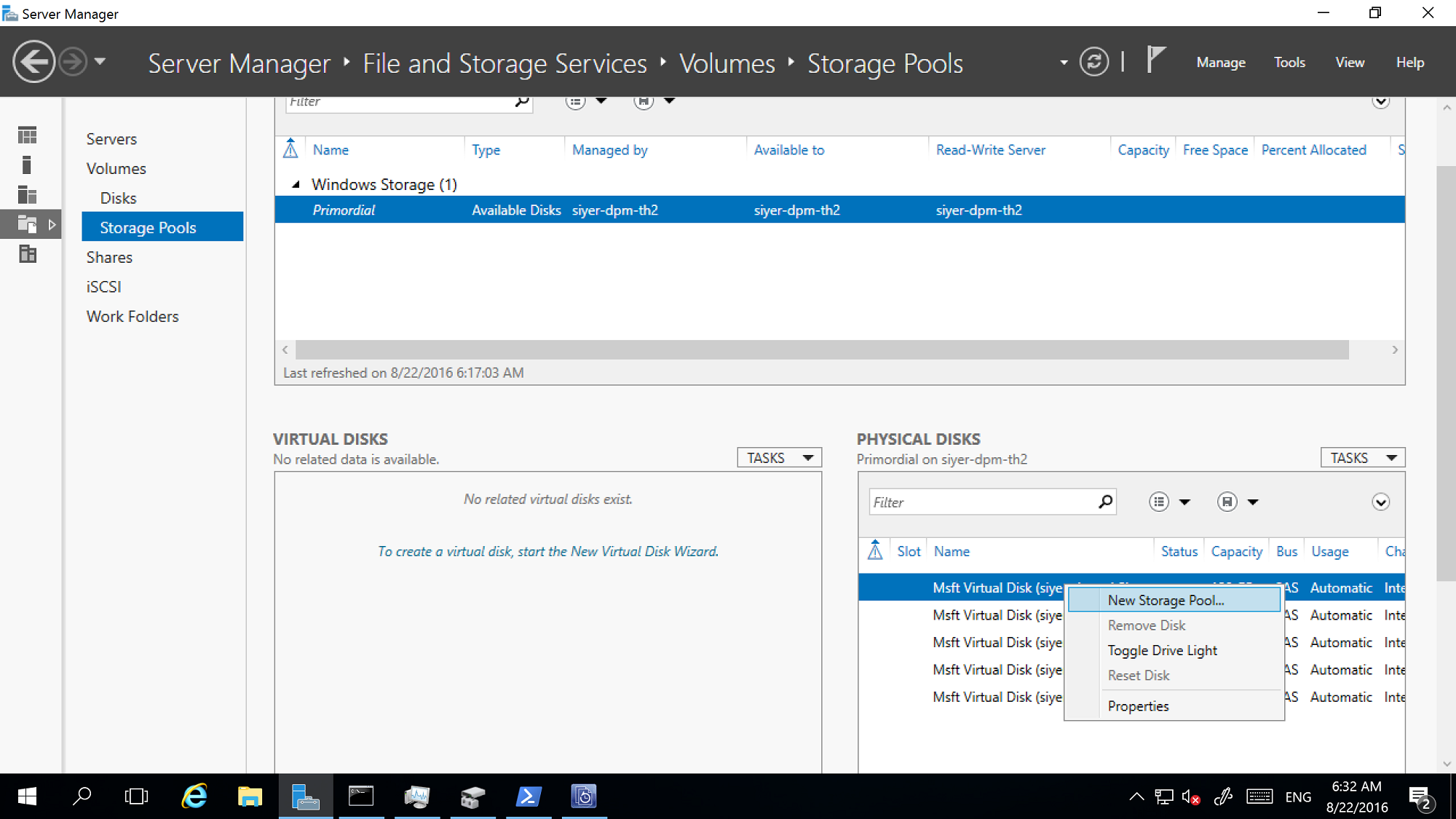

Criar um pool de armazenamento

Crie um pool de armazenamento com um tamanho de setor lógico de 4K. Crie o volume de armazenamento com um único disco inicialmente.

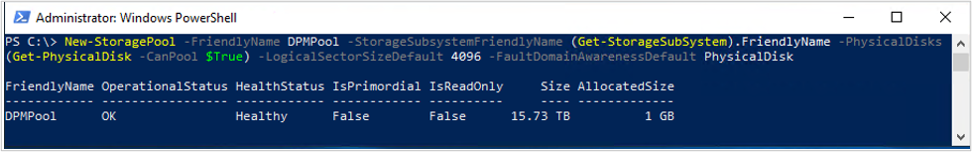

Execute o seguinte cmdlet para criar o pool de armazenamento:

New-StoragePool –FriendlyName DPMPool –StorageSubsystemFriendlyName (Get-StorageSubSystem).FriendlyName –PhysicalDisks (Get-PhysicalDisk –CanPool $True) -LogicalSectorSizeDefault 4096 -FaultDomainAwarenessDefault PhysicalDisk

Exemplo:

Definir MediaType como SSD ou HDD

Por padrão, o Windows detecta automaticamente o tipo de disco anexado e o lista como um SSD ou HDD. Caso o MediaType esteja definido como Não especificado, use o cmdlet a seguir para definir o MediaType apropriado manualmente.

Observação

É importante que você identifique o disco corretamente (SSD/HDD) e defina o MediaType de acordo. Você pode usar o tamanho do disco como um dos identificadores.

1. Execute o seguinte cmdlet para verificar o MediaType:

   Get-PhysicalDisk|FT DeviceID,BusType,MediaType,Size,UniqueId


   Exemplo:



2. No exemplo acima, atribua o MediaType como SSD ao disco com DeviceID como 1 e atribua HDD aos discos com DeviceID como 2, 3 e 4.

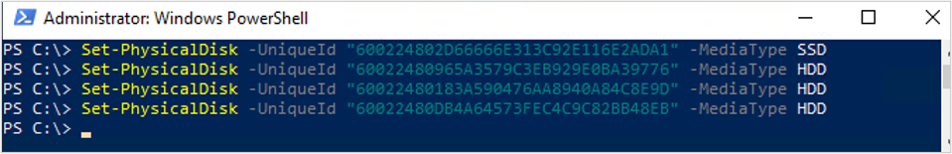

   Para definir o MediaType, execute os seguintes cmdlets:

   Set-PhysicalDisk -UniqueId "600224802D66666E313C92E116E2ADA1" -MediaType SSD
   Set-PhysicalDisk -UniqueId "60022480965A3579C3EB929E0BA39776" -MediaType HDD
   Set-PhysicalDisk -UniqueId "60022480183A590476AA8940A84C8E9D" -MediaType HDD
   Set-PhysicalDisk -UniqueId "60022480DB4A64573FEC4C9C82BB48EB" -MediaType HDD


   Exemplo:



3. Execute o seguinte cmdlet para garantir que o MediaType foi definido corretamente:

   Get-PhysicalDisk | FT DeviceID, BusType, MediaType, Size, UniqueId


   Exemplo:

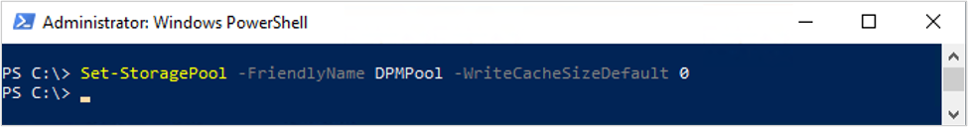

Desabilitar o cache com write-back

Desabilite o cache com write-back para desabilitar o cache automático no nível do pool de armazenamento (aplicável apenas ao armazenamento em camadas). Para desabilitar o cache com write-back, execute o seguinte cmdlet do PowerShell:

Set-StoragePool -FriendlyName DPMPool -WriteCacheSizeDefault 0

Exemplo:

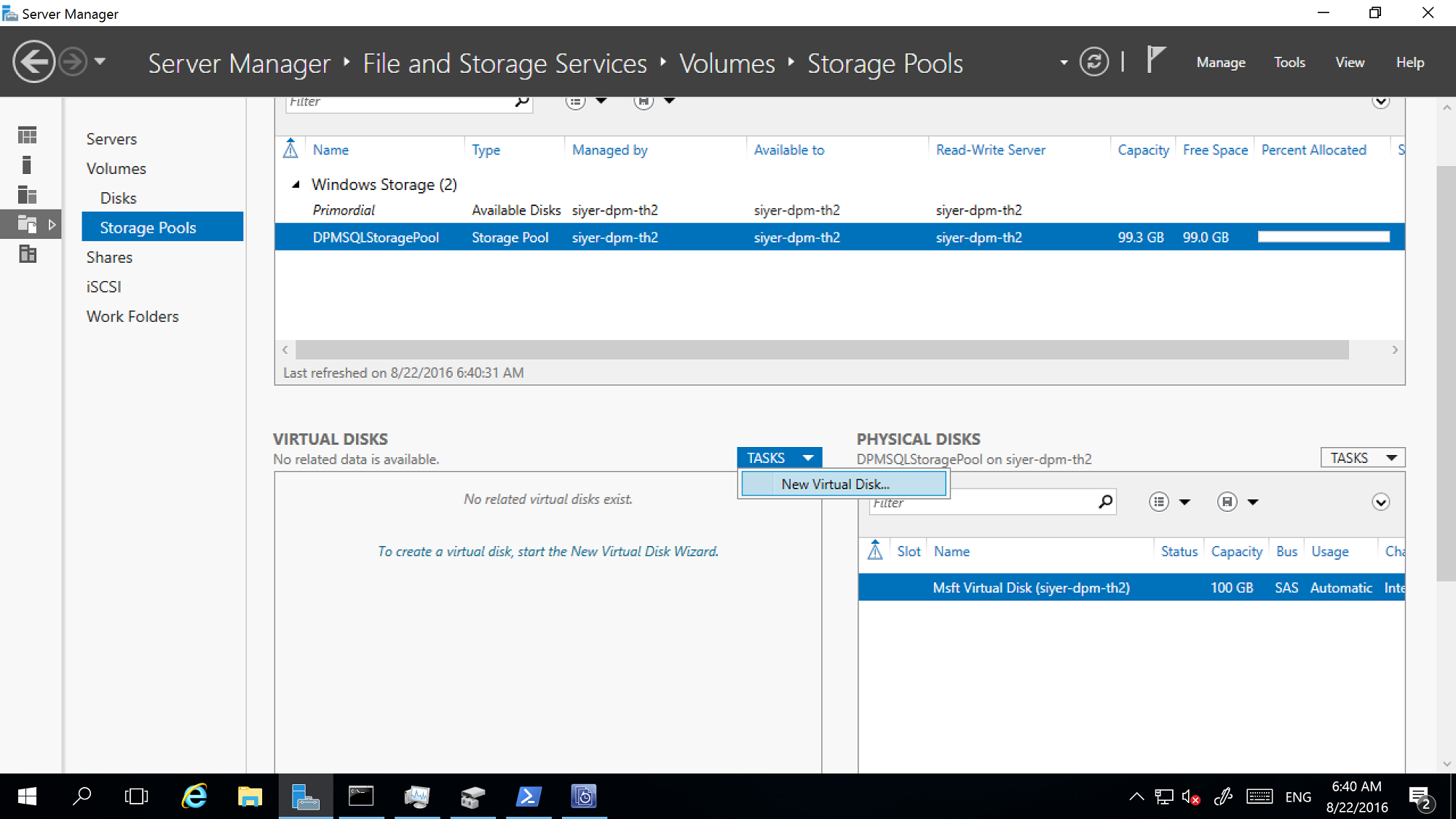

Criar volume de armazenamento em camadas

Você pode configurar o volume de armazenamento em camadas usando os seguintes métodos:

• Volume simples – recomendado quando você está usando o armazenamento do dispositivo SAN ou usando uma máquina virtual. A resiliência deve ser fornecida pelo armazenamento subjacente.
• Volume resiliente – com suporte quando você está usando apenas o JBOD (armazenamento anexado localmente). Verifique se a resiliência não está configurada no nível de armazenamento.

Antes de criar o armazenamento em camadas, você precisa planejar o tamanho da coluna.

• O tamanho da coluna determina como os dados são gravados nos discos físicos no pool de armazenamento e também decide o número de discos físicos que precisam ser adicionados ao pool de armazenamento antes que um disco virtual possa ser expandido.

• Quanto maior o tamanho da coluna (até 8), melhor será o desempenho geral. Se você precisar adicionar discos físicos posteriormente, isso terá que ser feito em múltiplos do tamanho da coluna.

• Por padrão, quando você cria o disco ou volume virtual, o tamanho da coluna é determinado automaticamente com base no número de discos disponíveis no pool de armazenamento.

• A configuração padrão é usada ao criar um disco ou volume virtual por meio do Gerenciador do Servidor ou quando você não especifica o tamanho da coluna ao usar o cmdlet New-StorageTier.

• Para alterar a configuração padrão, execute os cmdlets a seguir.

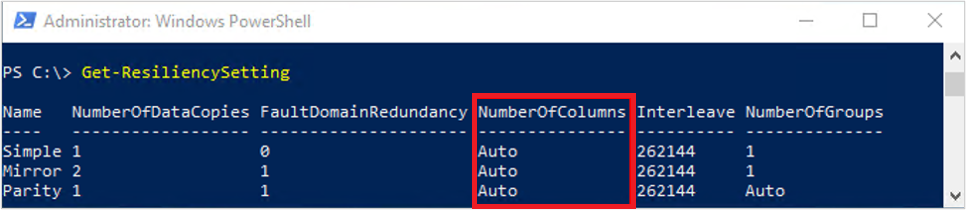

  • Execute o cmdlet a seguir para encontrar as configurações atuais de tamanho da coluna.

  Get-ResiliencySetting


  Exemplo:



  • Para alterar a configuração de tamanho da coluna, execute os cmdlets a seguir.

    Para Espelho:

    Get-StoragePool DPMPool | Set-ResiliencySetting -Name Mirror -NumberOfColumnsDefault 1


    Para Paridade:

    Get-StoragePool DPMPool | Set-ResiliencySetting -Name Parity -NumberOfColumnsDefault 3


Selecione a guia necessária para as etapas para criar um armazenamento em camadas:

Criar volume em camadas simples (sem resiliência)

Para criar um volume em camadas simples (sem resiliência), siga as etapas abaixo:

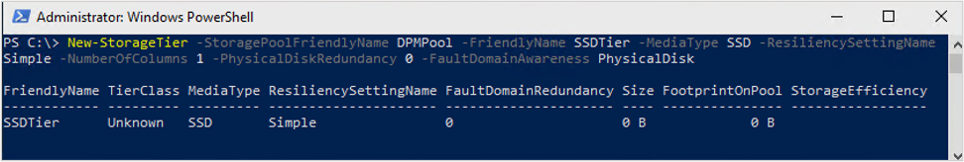

1. Crie uma camada SSD executando o seguinte cmdlet:

   New-StorageTier -StoragePoolFriendlyName DPMPool -FriendlyName SSDTier -MediaType SSD -ResiliencySettingName Simple -NumberOfColumns 1 -PhysicalDiskRedundancy 0 -FaultDomainAwareness PhysicalDisk


   Exemplo

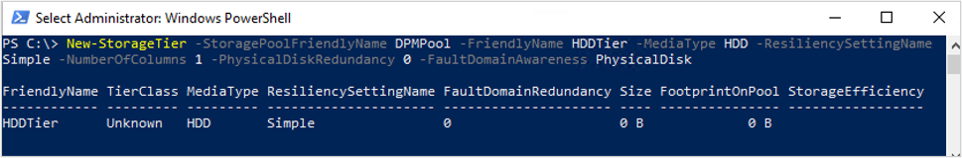

2. Crie uma camada HDD executando o seguinte cmdlet:

   New-StorageTier -StoragePoolFriendlyName DPMPool -FriendlyName HDDTier -MediaType HDD -ResiliencySettingName Simple -NumberOfColumns 1 -PhysicalDiskRedundancy 0 -FaultDomainAwareness PhysicalDisk


   Exemplo



3. Criar um novo volume usando a camada SSD e a camada HDD

   Observação

   Use um tamanho de camada de armazenamento ligeiramente menor do que o real, pois o volume pode exceder a capacidade física do pool. Você pode redimensionar (estender) a camada posteriormente examinando os detalhes em estender o volume em camadas.

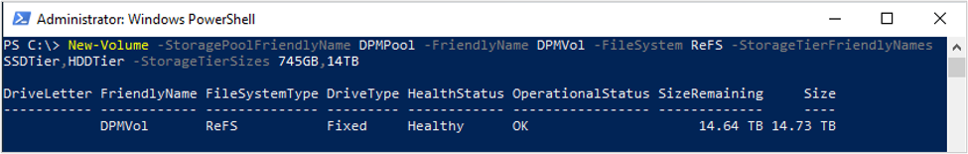

   Execute o seguinte cmdlet para criar um novo volume usando a camada SSD e a camada HDD:

   New-Volume -StoragePoolFriendlyName DPMPool -FriendlyName DPMVol -FileSystem ReFS -StorageTierFriendlyNames SSDTier,HDDTier -StorageTierSizes 745GB,14TB


   Exemplo:

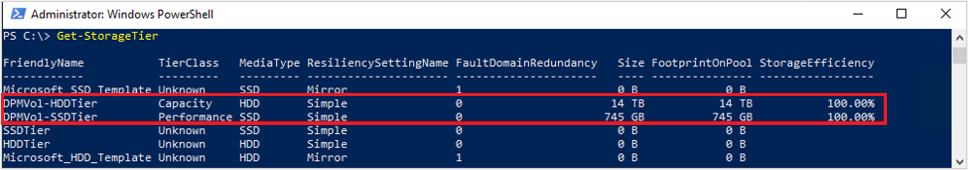

4. Execute o seguinte cmdlet para verificar o nível de desempenho e a camada de capacidade usados para o volume recém-criado:

   Get-StorageTier


   Exemplo

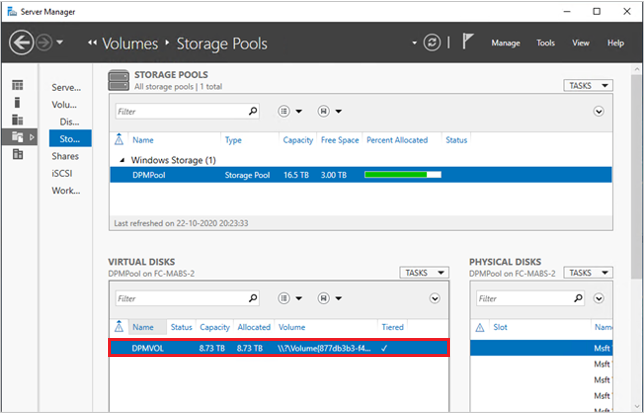

   A imagem a seguir exibe o resultado final conforme visto no Gerenciador do Servidor. Você pode ver o volume no gerenciamento de disco do Windows. O volume abaixo está pronto para ser adicionado ao pool de armazenamento do DPM.



Criar volume em camadas resiliente

No exemplo a seguir, a camada SSD está configurada com Resiliência de espelho e a camada HDD está configurada com Resiliência de paridade. Nessa configuração, um único SSD e/ou um único HDD pode falhar sem sofrer perda de dados.

Verifique se o requisito mínimo de disco é atendido para o tipo de resiliência necessário e a respectiva camada.

Observação

A configuração do volume resiliente só tem suporte quando você está usando JBOD (discos anexados localmente). Revise a seção Pré-requisitos para obter mais detalhes.

Para criar um volume em camadas resiliente, use as seguintes etapas:

1. Crie uma camada SSD com o tipo de resiliência como Mirror executando o seguinte cmdlet:

   New-StorageTier -StoragePoolFriendlyName DPMPool -FriendlyName SSDMirrorTier -MediaType SSD -ResiliencySettingName Mirror -NumberOfColumns 1 -PhysicalDiskRedundancy 1 -FaultDomainAwareness PhysicalDisk


   Exemplo:

2. Crie uma camada HDD com o tipo de resiliência como Paridade executando o seguinte cmdlet:

     New-StorageTier -StoragePoolFriendlyName DPMPool -FriendlyName HDDParityTier -MediaType HDD -ResiliencySettingName Parity -NumberOfColumns 3 -PhysicalDiskRedundancy 1 -FaultDomainAwareness PhysicalDisk


   Exemplo:

3. Crie um volume usando a camada SSD e a camada HDD de resiliência.

   Observação

   Use um tamanho de camada de armazenamento ligeiramente menor do que o real, pois o volume pode exceder a capacidade física do pool. Você pode redimensionar (estender) a camada posteriormente examinando os detalhes em estender o volume em camadas.

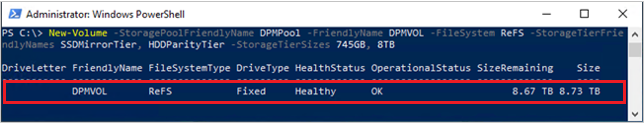

   Execute o seguinte cmdlet para criar um volume:

       New-Volume -StoragePoolFriendlyName DPMPool -FriendlyName DPMVOL -FileSystem ReFS -StorageTierFriendlyNames SSDMirrorTier, HDDParityTier -StorageTierSizes 745GB, 8TB


   Exemplo:

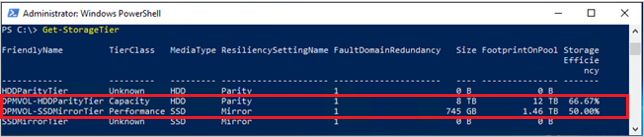

4. Execute o seguinte cmdlet para verificar o nível de desempenho e a camada de capacidade usados para o volume recém-criado:

    Get-StorageTier


   Exemplo:



   A imagem a seguir exibe o resultado final conforme visto no Gerenciador do Servidor. O volume está pronto para ser adicionado ao pool de armazenamento do DPM. Você também pode exibir o volume no Gerenciamento de disco do Windows.



Adicionar volumes ao armazenamento do DPM

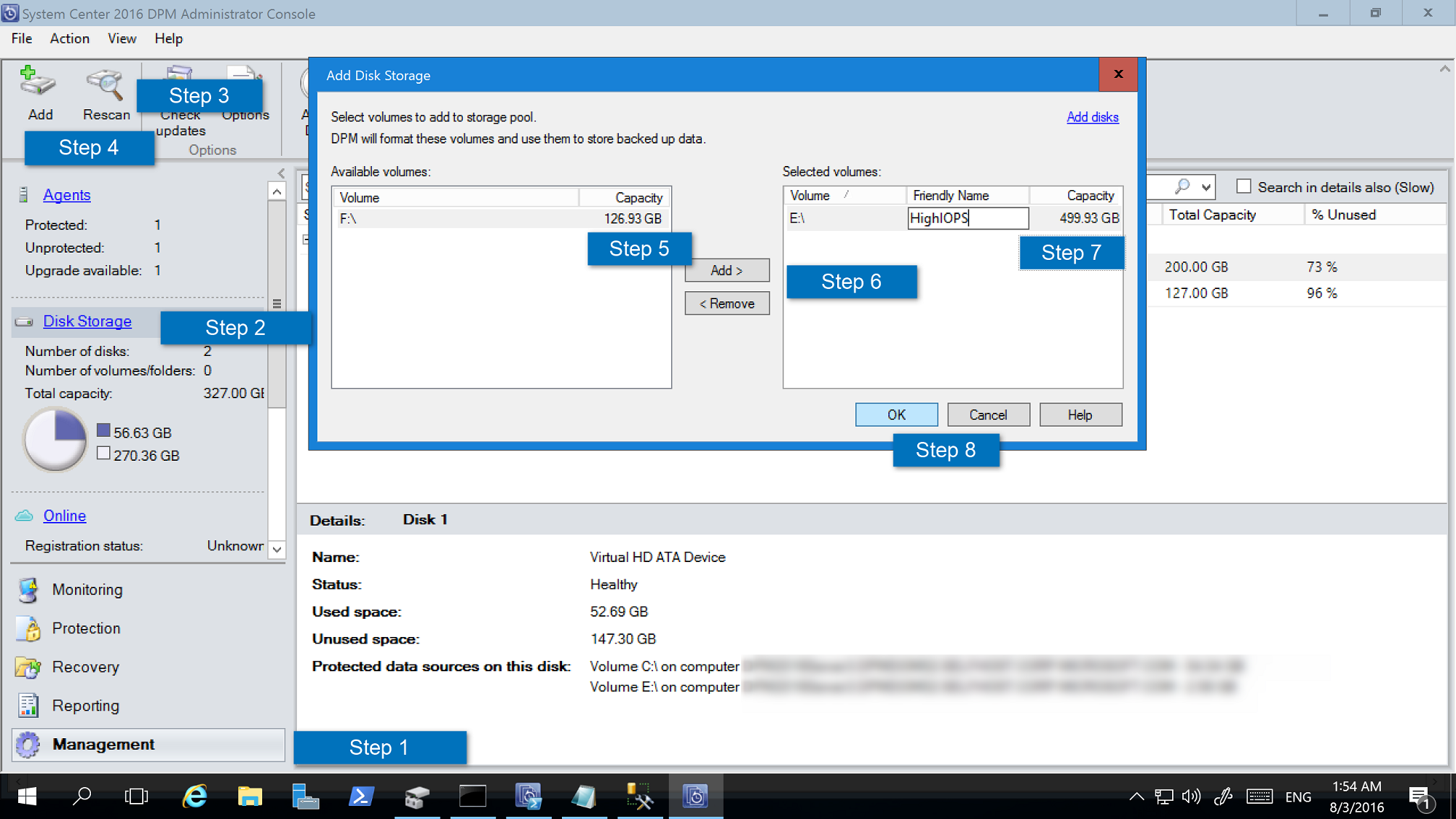

Siga estas etapas para adicionar volumes ao armazenamento do DPM:

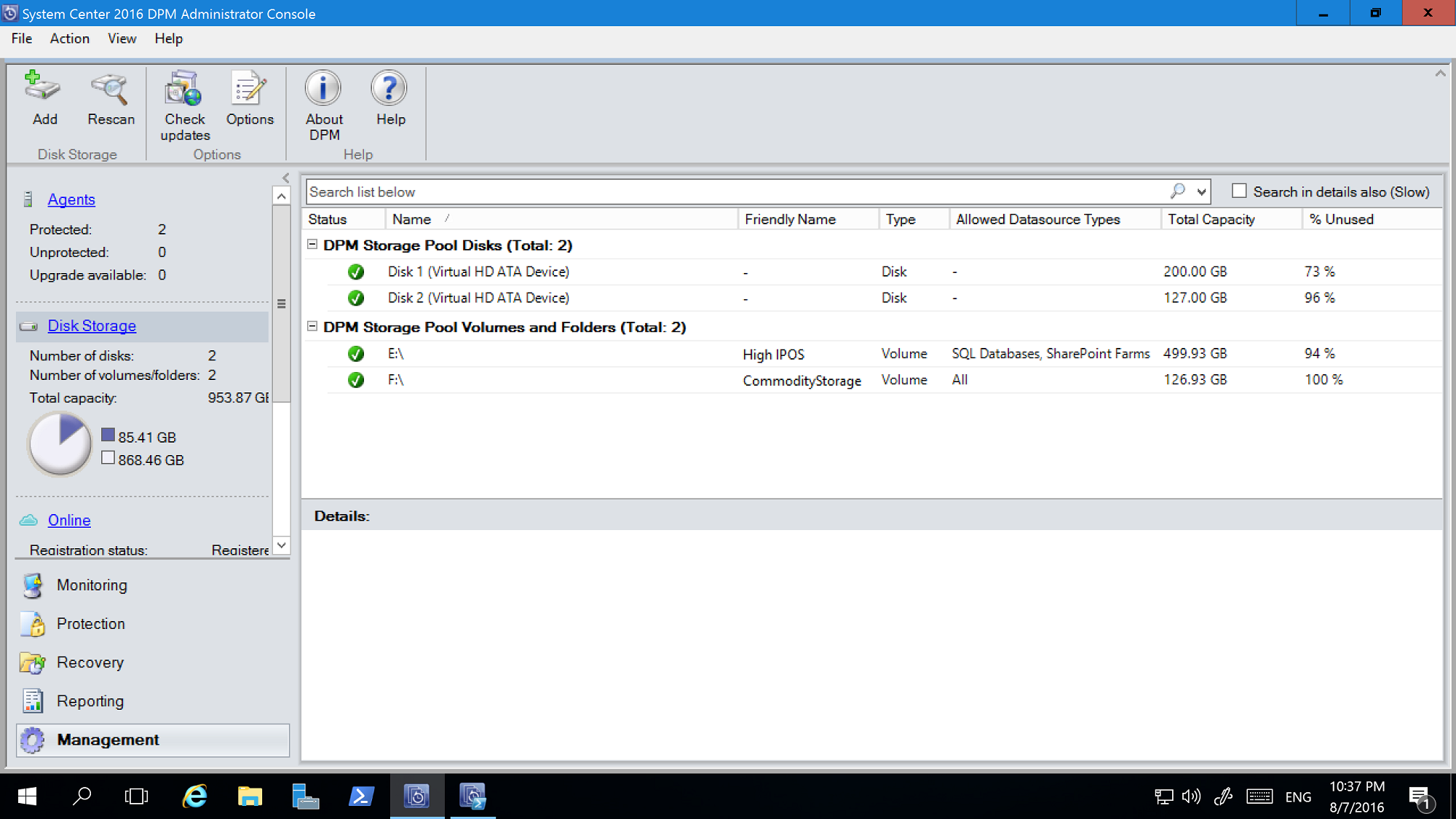

1. No console > de Gerenciamento do DPM Armazenamento em Disco, selecione Examinar novamente.

2. Em Adicionar Armazenamento em Disco , selecione Adicionar. Após a adição dos volumes, dê a eles um nome amigável.

3. Selecione OK para formatar os volumes para ReFS, para que o DPM possa usá-los como MBS.



Desabilitar o Armazenamento Automático em Camadas de Gravação no nível do sistema de arquivos

Recomendamos que você desabilite o Armazenamento Automático em Camadas de Gravação no nível do sistema de arquivos para que toda a camada de desempenho esteja disponível para o DPM armazenar metadados ReFS.

Observação

Você poderá pular essa etapa se mais de 10% do SSD for usado na camada de desempenho. Isso poderá ser desabilitado posteriormente se houver uma degradação do desempenho em termos de velocidades de backup.

Siga as etapas abaixo para desativar o armazenamento automático em cache de gravação:

1. Abra o PowerShell.

2. Execute o seguinte cmdlet para visualizar a configuração atual:

   fsutil behavior query disableWriteAutoTiering <driveLetter:>

   0 - Enable write auto tiering on the given volume (default)
   1 - Disable write auto tiering on the given volume

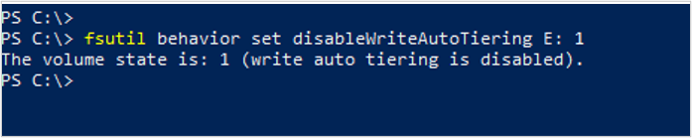

3. Execute o seguinte cmdlet para desativar o cache de gravação:

   fsutil behavior set disableWriteAutoTiering <driveLetter:> 1


   Exemplo:



Migrar dados para volumes recém-criados

Se tiver atualizado seu armazenamento existente para um armazenamento em camadas, você poderá migrar seus dados por meio da migração de volumes. Use o PowerShell ou a interface do usuário para migrar fontes de dados. Saiba mais.

A migração da fonte de dados deve ter todos os pontos de recuperação no Armazenamento Moderno.

Observação

• Não há suporte para a migração de fontes de dados com backups em discos e volumes (por exemplo, atualizações de servidor DPM quando os backups de disco não expiraram).
• A migração é semelhante à modificação de um grupo de proteção. Enquanto a migração estiver em andamento, você não poderá disparar um trabalho ad hoc. Os trabalhos agendados continuam como configurados. Quando a migração for concluída, todos os trabalhos atuais no grupo de proteção serão antecipados.

Configurar o armazenamento com reconhecimento de carga de trabalho

Usando o armazenamento com reconhecimento de carga de trabalho, os volumes podem ser selecionados a fim de armazenar preferencialmente cargas de trabalho específicas. Por exemplo, volumes caros que dão suporte ao alto IOPS podem ser configurados para armazenar apenas as cargas de trabalho que exigem backups frequentes e de alto volume, como o SQL Server com logs de transação. Cargas de trabalho copiadas em backup com menor frequência, como VMs, podem ser copiadas em backup em volumes de baixo custo.

Você pode configurar o armazenamento com reconhecimento de carga de trabalho usando os cmdlets do Windows PowerShell.

Atualizar as propriedades de volume

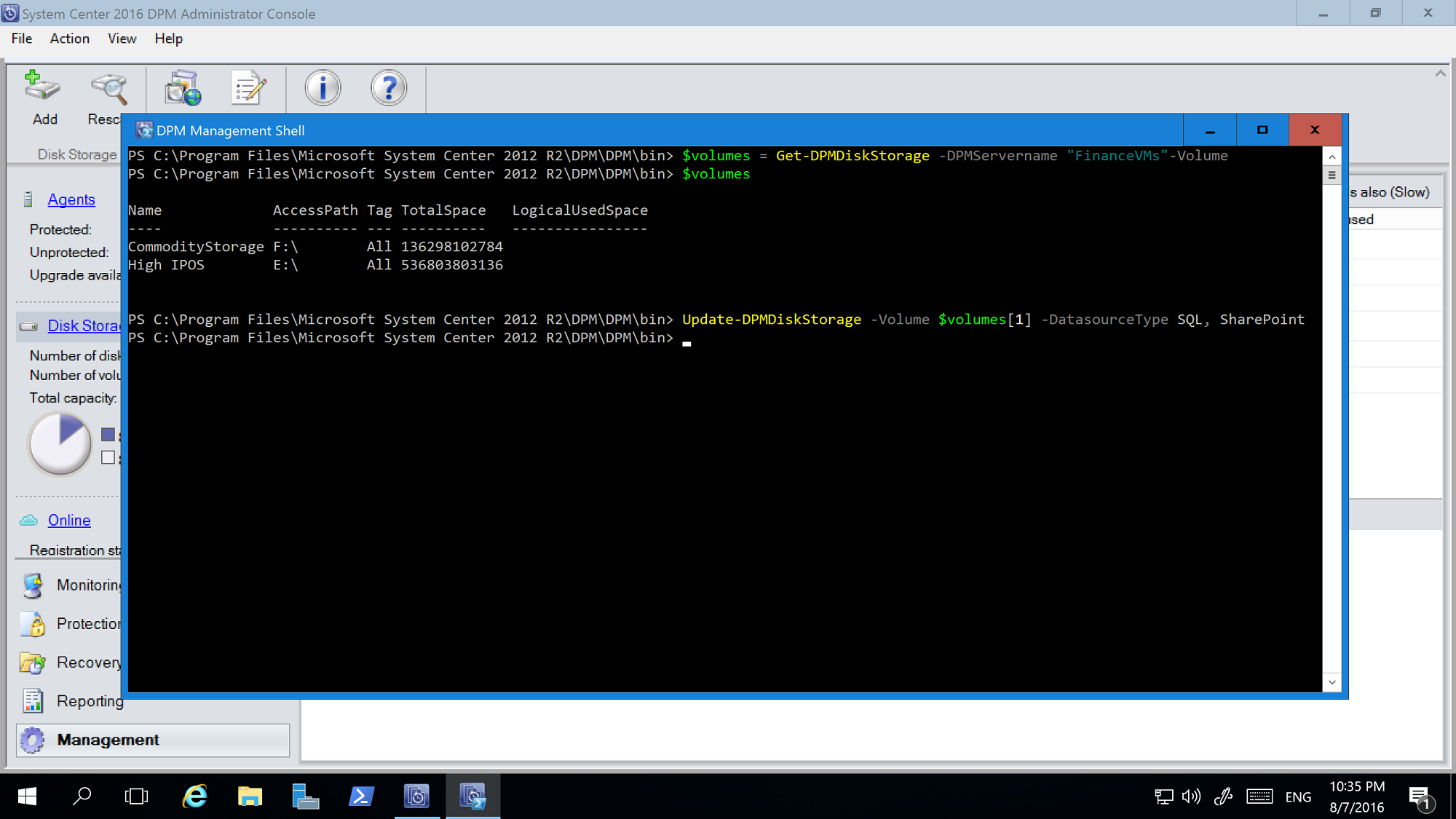

1. Execute Update-DPMDiskStorage para atualizar as propriedades de um volume no pool de armazenamento em um servidor DPM. A sintaxe é Conjunto de Parâmetros: Volume.

2. Execute o cmdlet com estes parâmetros.

   Update-DPMDiskStorage [-Volume] <Volume> [[-FriendlyName] <String> ] [[-DatasourceType] <VolumeTag[]> ] [-Confirm] [-WhatIf] [ <CommonParameters>]




   As alterações feitas usando o cmdlet do PowerShell são refletidas no console de gerenciamento do DPM.



Exclusão de volume

Os servidores do DPM podem ser gerenciados por uma equipe de administradores. Embora haja diretrizes sobre o armazenamento que deve ser usado para backups, um volume incorreto fornecido para o DPM como armazenamento de backup pode levar à perda de dados importantes. Portanto, com o DPM 2016 UR4 e posterior, você pode impedir esses cenários, configurando esses volumes para não serem exibidos como disponíveis para armazenamento usando o PowerShell.

Por exemplo, para excluir F:\ e C:\MountPoint1, use estas etapas:

1. Execute o cmdlet Set0DPMGlobalPropery:

   Set-DPMGlobalProperty -DPMStorageVolumeExclusion "F:,C:\MountPoint1"


2. Examine novamente o armazenamento por meio da interface do usuário ou use o cmdlet Start-DPMDiskRescan .

   Os volumes configurados e os pontos de montagem são excluídos.

3. Para remover a exclusão de volume, execute o seguinte cmdlet:

   Set-DPMGlobalProperty -DPMStorageVolumeExclusion


Depois de remover a exclusão de volume, examine o armazenamento novamente. Todos os volumes e pontos de montagem, exceto os Volumes do Sistema, estão disponíveis para o armazenamento do DPM.

Alocação de tamanho personalizado

O DPM 2019 consome armazenamento escassamente, conforme necessário. Depois que o DPM é configurado para proteção, ele calcula o tamanho dos dados que estão sendo copiados em backup. Se muitos arquivos e pastas estiverem sendo copiados em backup juntos (como no caso de um servidor de arquivos), o cálculo de tamanho poderá levar muito tempo.

Com o DPM 2016 e posterior, você pode configurar o DPM para aceitar o tamanho do volume como padrão, em vez de calcular o tamanho de cada arquivo. A chave do Registro correspondente é HKEY_LOCAL_MACHINE\SOFTWARE\Microsoft\Microsoft Data Protection Manager\Configuration\DiskStorage com a Chave EnableCustomAllocationOnReFSStorage como uma cadeia de caracteres, definida como 1 para habilitar a alocação de tamanho personalizado ou definida como 0 para alocação de tamanho padrão com o DPM.
