Nós de dispositivo e pilhas de dispositivos
No Windows, os dispositivos são representados por nós de dispositivo na árvore de dispositivos Plug and Play (PnP). Normalmente, quando uma solicitação de E/S é enviada para um dispositivo, vários drivers ajudam a lidar com a solicitação. Cada um desses drivers está associado a um objeto de dispositivo e os objetos do dispositivo são organizados em uma pilha. A sequência de objetos de dispositivo junto com seus drivers associados é chamada de pilha de dispositivos. Cada nó de dispositivo tem sua própria pilha de dispositivos.
Nós de dispositivo e a árvore de dispositivos Plug and Play
O Windows organiza dispositivos em uma estrutura de árvore chamada Plug and Play árvore de dispositivos ou simplesmente a árvore de dispositivos. Normalmente, um nó na árvore de dispositivos representa um dispositivo ou uma função individual em um dispositivo composto. No entanto, alguns nós representam componentes de software que não têm associação com dispositivos físicos.

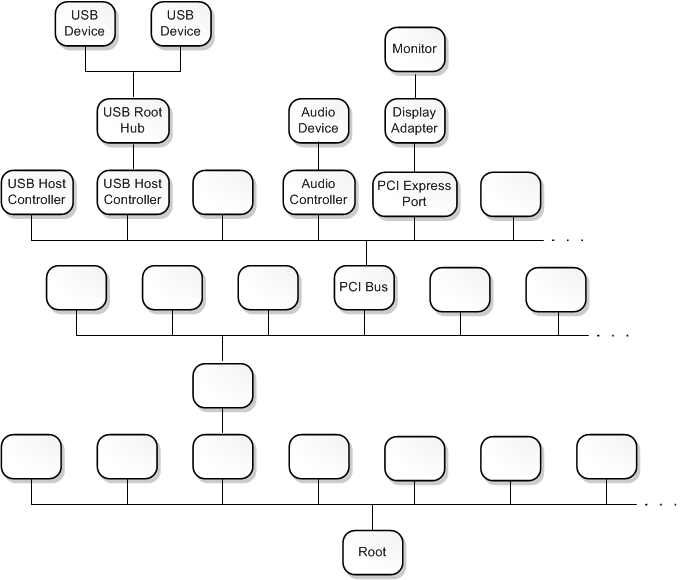

Um nó na árvore de dispositivos é chamado de nó de dispositivo. O nó raiz da árvore de dispositivos é chamado de nó do dispositivo raiz. Por convenção, o nó do dispositivo raiz é desenhado na parte inferior da árvore do dispositivo, conforme mostrado no diagrama a seguir.
A árvore de dispositivo ilustra as relações pai/filho inerentes ao ambiente PnP. Vários dos nós na árvore de dispositivos representam barramentos que têm dispositivos filho conectados a eles. Por exemplo, o nó do Barramento PCI representa o barramento PCI físico na placa-mãe. Durante a inicialização, o gerente PnP solicita ao motorista do barramento PCI para enumerar os dispositivos conectados ao barramento PCI. Esses dispositivos são representados por nós filho do nó do Barramento PCI. No diagrama anterior, o nó barramento PCI tem nós filho para vários dispositivos conectados ao barramento PCI, incluindo controladores de host USB, um controlador de áudio e uma porta PCI Express.
Alguns dos dispositivos conectados ao barramento PCI são os próprios ônibus. O gerenciador PnP solicita que cada um desses ônibus enumere os dispositivos conectados a ele. No diagrama anterior, podemos ver que o controlador de áudio é um barramento que tem um dispositivo de áudio conectado a ele. Podemos ver que a porta PCI Express é um barramento que tem um adaptador de exibição conectado a ela, e o adaptador de exibição é um barramento que tem um monitor conectado a ele.
Se você considera um nó como representando um dispositivo ou um ônibus depende do seu ponto de vista. Por exemplo, você pode pensar no adaptador de exibição como um dispositivo que desempenha uma função fundamental na preparação de quadros que aparecem na tela. No entanto, você também pode pensar no adaptador de exibição como um barramento capaz de detectar e enumerar monitores conectados.
Objetos de dispositivo e pilhas de dispositivos
Um objeto de dispositivo é uma instância de uma estrutura DEVICE_OBJECT . Cada nó de dispositivo na árvore de dispositivos PnP tem uma lista ordenada de objetos de dispositivo e cada um desses objetos de dispositivo está associado a um driver. A lista ordenada de objetos de dispositivo, juntamente com seus drivers associados, é chamada de pilha de dispositivos para o nó do dispositivo.
Você pode pensar em uma pilha de dispositivos de várias maneiras. No sentido mais formal, uma pilha de dispositivos é uma lista ordenada de pares (objeto de dispositivo, driver). No entanto, em determinados contextos, pode ser útil pensar na pilha do dispositivo como uma lista ordenada de objetos de dispositivo. Em outros contextos, pode ser útil pensar na pilha do dispositivo como uma lista ordenada de drivers.
Por convenção, uma pilha de dispositivos tem uma parte superior e inferior. O primeiro objeto de dispositivo a ser criado na pilha do dispositivo está na parte inferior e o último objeto de dispositivo a ser criado e anexado à pilha do dispositivo está na parte superior.

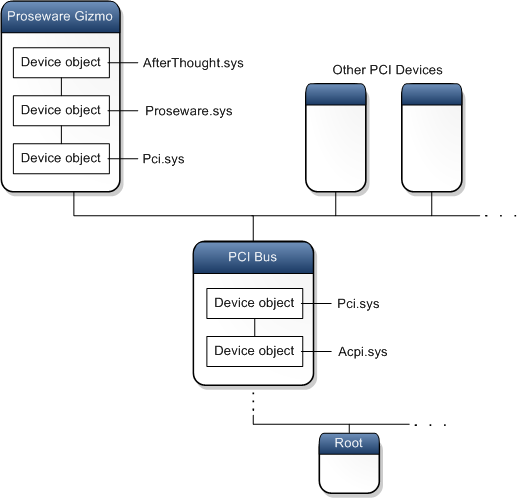

No diagrama a seguir, o nó do dispositivo Proseware Gizmo tem uma pilha de dispositivos que contém três pares (objeto de dispositivo, driver). O objeto de dispositivo superior está associado ao driver AfterThought.sys, o objeto do dispositivo do meio está associado ao driver Proseware.sys e o objeto de dispositivo inferior está associado ao driver Pci.sys. O nó barramento PCI no centro do diagrama tem uma pilha de dispositivos que contém dois pares (objeto de dispositivo, driver) – um objeto de dispositivo associado a Pci.sys e um objeto de dispositivo associado a Acpi.sys.
Como uma pilha de dispositivos é construída?
Durante a inicialização, o gerente do PnP solicita ao motorista que cada barramento enumere dispositivos filho conectados ao barramento. Por exemplo, o gerenciador PnP solicita ao driver de barramento PCI (Pci.sys) para enumerar os dispositivos conectados ao barramento PCI. Em resposta a essa solicitação, Pci.sys cria um objeto de dispositivo para cada dispositivo conectado ao barramento PCI. Cada um desses objetos de dispositivo é chamado de PDO ( objeto de dispositivo físico ). Pouco depois que Pci.sys cria o conjunto de PDOs, a árvore de dispositivos é semelhante à mostrada no diagrama a seguir.

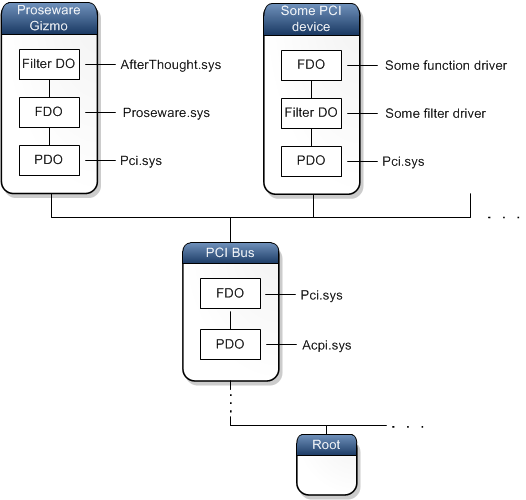

O gerenciador PnP associa um nó de dispositivo a cada PDO recém-criado e procura no registro para determinar quais drivers precisam fazer parte da pilha de dispositivos para o nó. A pilha de dispositivos deve ter um (e apenas um) driver de função e, opcionalmente, pode ter um ou mais drivers de filtro. O driver de função é o driver main da pilha do dispositivo e é responsável por lidar com solicitações de leitura, gravação e controle de dispositivo. Os drivers de filtro desempenham funções auxiliares no processamento de solicitações de leitura, gravação e controle de dispositivo. À medida que cada função e driver de filtro é carregado, ele cria um objeto de dispositivo e se anexa à pilha do dispositivo. Um objeto de dispositivo criado pelo driver de função é chamado de FDO ( objeto de dispositivo funcional ) e um objeto de dispositivo criado por um driver de filtro é chamado de objeto de dispositivo de filtro (Filter DO). Agora, a árvore de dispositivos é semelhante a este diagrama.
No diagrama, observe que, em um nó, o driver de filtro está acima do driver de função e, no outro nó, o driver de filtro está abaixo do driver de função. Um driver de filtro acima do driver de função em uma pilha de dispositivos é chamado de driver de filtro superior. Um driver de filtro abaixo do driver de função é chamado de driver de filtro inferior.
O PDO é sempre o objeto de dispositivo inferior em uma pilha de dispositivos. Isso resulta da forma como uma pilha de dispositivos é construída. O PDO é criado primeiro e, à medida que objetos de dispositivo adicionais são anexados à pilha, eles são anexados à parte superior da pilha existente.
Nota Quando os drivers de um dispositivo são instalados, o instalador usa informações em um arquivo de informações (INF) para determinar qual driver é o driver de função e quais drivers são filtros. Normalmente, o arquivo INF é fornecido pela Microsoft ou pelo fornecedor de hardware. Depois que os drivers de um dispositivo são instalados, o gerenciador PnP pode determinar a função e filtrar drivers para o dispositivo procurando no registro.
Motoristas de ônibus
No diagrama anterior, você pode ver que o driver Pci.sys desempenha duas funções. Primeiro, Pci.sys está associado ao FDO no nó do dispositivo do Barramento PCI. Na verdade, ele criou o FDO no nó do dispositivo do Barramento PCI. Portanto, Pci.sys é o driver de função do barramento PCI. Em segundo lugar, Pci.sys está associado ao PDO em cada filho do nó do Barramento PCI. Lembre-se de que ele criou os PDOs para os dispositivos filho. O driver que cria o PDO para um nó de dispositivo é chamado de driver de ônibus para o nó.
Se o ponto de referência for o barramento PCI, Pci.sys será o driver de função. Mas se o seu ponto de referência for o dispositivo Proseware Gizmo, Pci.sys será o motorista do ônibus. Essa função dupla é típica na árvore de dispositivos PnP. Um motorista que atua como motorista de função para um ônibus também serve como motorista de ônibus para um dispositivo filho do ônibus.
Pilhas de dispositivos no modo de usuário
Até agora, discutimos pilhas de dispositivos no modo kernel. Ou seja, os drivers nas pilhas são executados no modo kernel e os objetos do dispositivo são mapeados para o espaço do sistema, que é o espaço de endereço disponível apenas para o código em execução no modo kernel. Para obter informações sobre a diferença entre o modo kernel e o modo de usuário, consulte Modo de usuário e modo kernel.
Em alguns casos, um dispositivo tem uma pilha de dispositivos no modo de usuário, além de sua pilha de dispositivos no modo kernel. Os drivers de modo de usuário geralmente são baseados no UMDF (User-Mode Driver Framework), que é um dos modelos de driver fornecidos pelo WDF (Windows Driver Frameworks). No UMDF, os drivers são DLLs no modo de usuário e os objetos do dispositivo são objetos COM que implementam a interface IWDFDevice. Um objeto de dispositivo em uma pilha de dispositivos UMDF é chamado de WDF (objeto de dispositivo WDF DO).
O diagrama a seguir mostra o nó do dispositivo, a pilha de dispositivos no modo kernel e a pilha de dispositivos no modo de usuário para um dispositivo USB-FX-2. Os drivers nas pilhas de modo de usuário e kernel participam de solicitações de E/S direcionadas para o dispositivo USB-FX-2.
