Pré-requisitos de teste do controlador SCSI
Esta seção descreve as tarefas que você deve concluir antes de testar um controlador SCSI usando o Windows Hardware Lab Kit (Windows HLK):
Requisitos de hardware
O hardware a seguir é necessário para testar um controlador ATA/ATAPI. Talvez você precise de hardware adicional se o dispositivo de teste oferecer outros recursos. Para determinar se os requisitos de hardware adicionais se aplicam, consulte a descrição de teste para cada teste que aparece para o dispositivo no Windows HLK Studio.
Observação
Com exceção do computador de teste e do controlador de teste, todo o hardware envolvido no teste já deve ter um logotipo.
Um computador de teste. O computador de teste deve atender aos requisitos do Windows HLK. Para obter mais informações, consulte Pré-requisitos do Windows HLK.
Dois controladores SCSI idênticos (os dispositivos de teste), a menos que o dispositivo de teste seja um controlador integrado.
Um adaptador de ponte PCI para PCI, a menos que qualquer uma das seguintes condições se aplique:
Os controladores RAID não podem caber em adaptadores de ponte PCI. Isso pode ocorrer se os controladores forem controladores integrados ou se os controladores só puderem caber em slots especialmente projetados.
O controlador RAID foi projetado e vendido somente para sistemas que não podem aceitar adaptadores de ponte PCI para PCI de altura total, como servidores de folha.
Você pode colocar um dos controladores RAID em um slot de barramento PCI que já está atrás de uma ponte PCI.
Se o controlador SCSI der suporte a RAID, você deverá ter todos os seguintes:
Um SCSI JBOD.
Um JBOD SCSI adicional ou três unidades de disco rígido SCSI, a menos que o dispositivo de teste seja um controlador integrado.
Uma unidade óptica.
Se o controlador SCSI não der suporte a RAID, você deverá ter todos os seguintes:
Três unidades de disco rígido SCSI idênticas que têm suporte para SCSI Largo, se o dispositivo de teste der suporte a ele. As unidades de disco rígido devem ter pelo menos 40 GB (gigabytes).
Duas unidades de CD SCSI que têm uma velocidade mínima de 8x.
Uma unidade de mídia removível SCSI.
Uma unidade de fita SCSI que tem suporte para SCSI Largo, se o dispositivo de teste der suporte a ela.
Um cartucho de fita em branco.
Um controlador inicializável e uma unidade de disco rígido (mínimo de 36 GB), se o dispositivo de teste não oferecer suporte à inicialização.
Observação
Para certificar seu produto para uso em servidores, o computador de teste deve dar suporte a quatro processadores e um mínimo de 1 GB de RAM. Esses recursos do sistema são necessários para testar a funcionalidade Rebalanceamento, Estado D3 e Grupo de Vários Processadores do dispositivo e do driver. Você não precisa de um computador com mais de 64 processadores para testar seu dispositivo. Além disso, os sistemas de servidor que estão sendo usados para teste de dispositivo ou driver devem ter o Server Core instalado antes do teste. Para obter mais informações, consulte Opções de instalação do Windows Server.
Se você usar um pool de computadores de teste para testar dispositivos, pelo menos um computador no pool deverá conter quatro processadores e um mínimo de 1 GB de RAM. Além disso, esse computador deve conter o dispositivo e o driver que você deseja testar. Se o driver for o mesmo em todos os computadores no pool, o sistema criará um agendamento para ser executado em todos os computadores de teste.
Para testes que não incluem um driver para testar, como testes de disco rígido, o agendador do Windows HLK restringe os testes que validam o rebalanceamento do dispositivo e do driver, o estado D3 e a funcionalidade de vários grupos de processadores a serem executados no computador de teste padrão. Você deve configurar manualmente esse computador para ter vários grupos de processadores. O computador padrão é o primeiro computador de teste na lista. A equipe de teste deve garantir que o primeiro computador de teste na lista atenda aos requisitos mínimos de hardware.
Observação
Exceto para drivers de para virtualização (conforme definido pelo documento Políticas e Processos do WHCP ), você não pode usar nenhuma forma de virtualização ao testar dispositivos físicos e seus drivers associados para certificação ou assinatura do servidor. Todos os produtos de virtualização não dão suporte à funcionalidade subjacente necessária para passar nos testes relacionados a vários grupos de processadores, gerenciamento de energia do dispositivo, funcionalidade PCI do dispositivo e outros testes.
Observação
Configuração de vários grupos de processadores Você deve definir o valor para o tamanho do grupo de processadores para teste do Hardware Lab Kit do Windows Server 2008 R2 e drivers de dispositivo posteriores para certificação. Isso é feito executando bcdedit em uma janela de prompt de comando com privilégios elevados, usando a opção /set.
Os comandos para adicionar as configurações de grupo e reiniciar são os seguintes:
bcdedit.exe /set groupsize 2
bcdedit.exe /set groupaware on
shutdown.exe -r -t 0 -f
Os comandos para remover as configurações de grupo e reinicialização são os seguintes:
bcdedit.exe /deletevalue groupsize
bcdedit.exe /deletevalue groupaware
shutdown.exe -r -t 0 -f
Observação
Configuração de integridade do código
O VBS (recurso de segurança baseada em virtualização) de Windows Server 2016 deve ser habilitado usando Gerenciador do Servidor primeiro.
Depois que isso ocorrer, a seguinte chave do Registro deverá ser criada e definida:
HKLM\System\CurrentControlSet\Control\DeviceGuard
HypervisorEnforcedCodeIntegrity:REG_DWORD
0 or 1 (disabled, enabled)
Requisitos de software
O seguinte software é necessário para testar um controlador SCSI:
Os drivers para os controladores de teste.
Os filtros ou atualizações mais recentes do Windows HLK.
Arquivos de símbolo do Windows. Eles estão disponíveis no site arquivos de símbolos.
A versão atual do WDK (Windows Driver Kit).
Testar a configuração do computador
Há três configurações possíveis para testar controladores SCSI:
Se o dispositivo de teste for um controlador de suplemento compatível com RAID, use a configuração de teste do controlador RAID do suplemento.
Se o dispositivo de teste for um controlador integrado que dá suporte a RAID, use a configuração de teste do controlador RAID integrado.
Se o dispositivo de teste não der suporte a RAID, use a configuração de teste do controlador não RAID.
Antes de testar um controlador SCSI em qualquer um dos três cenários de uso, verifique se o computador de teste está no estado pronto. Se um teste exigir que os parâmetros sejam definidos antes de ser executado, uma caixa de diálogo será exibida para esse teste. Examine o tópico de teste específico para obter mais informações.
Alguns testes do Windows HLK exigem intervenção do usuário. Quando você executa testes para um envio, é uma prática recomendada executar os testes automatizados em um bloco separado de testes manuais. Isso impede que um teste manual interrompa a conclusão de um teste automatizado.
Configuração de teste do controlador RAID do suplemento
Para configurar o computador de teste para testar um controlador SCSI em uma configuração RAID de suplemento, siga estas etapas:
Quando o computador de teste estiver desativado, conclua as seguintes etapas de assembly:
Instale um controlador compatível com inicialização (não o dispositivo de teste) e a unidade de disco rígido, se os dispositivos de teste não derem suporte à inicialização.
Instale um controlador de teste (Controlador 1).
Instale uma ponte PCI para PCI, a menos que qualquer uma das seguintes condições se aplique:
Os controladores RAID não podem caber em adaptadores de ponte PCI. Isso pode ocorrer se os controladores forem controladores integrados ou se os controladores só puderem caber em slots especialmente projetados.
O controlador RAID foi projetado e vendido somente para sistemas que não podem aceitar adaptadores de ponte PCI para PCI de altura total, como servidores de folha.
Você pode colocar um dos controladores RAID em um slot de barramento PCI que já está atrás de uma ponte PCI.
Instale um segundo controlador de teste duplicado (Controlador 2) na ponte PCI-to-PCI cartão (ou na ponte PCI se a ponte cartão não for necessária).
Anexe os discos aos dispositivos de teste de acordo com a tabela a seguir:
Tipo de controlador Controlador 1 Controlador 2 SCSI RAID
Um SCSI JBOD
Um SCSI JBOD
Anexe uma unidade óptica ao sistema, se ainda não estiver anexada.
Ative o computador de teste.
Defina o BIOS do sistema para dar suporte ao estado S3.
Crie uma matriz RAID de 60 GB no Controlador 1 e duas matrizes RAID de 60 GB no Controlador 2. A matriz RAID no Controlador 1 é a Matriz RAID 1 e as matrizes RAID no Controlador 2 são RAID Array 2 e RAID Array 3.
Configure as matrizes RAID de acordo com a tabela a seguir:
Níveis RAID compatíveis com o dispositivo de teste Nível RAID para a Matriz RAID 1 Nível RAID para RAID Array 2 Nível RAID para a Matriz RAID 3 0 somente
0
0
0
1 somente
1
1
1
5 somente
5
5
5
Somente 0 e 1
1
9
0
Somente 0 e 5
5
9
0
Somente 1 e 5
5
1
1
0, 1 e 10
10
1
0
0, 1 e 5
5
1
0
0, 1, 10 e 5
5
10
0
Ative o computador de teste, instale o sistema operacional Windows apropriado no disco 1 usando uma partição NTFS recém-criada que tenha pelo menos 36 GB de espaço em disco e configure o computador para sua rede de teste. A rede de teste é a rede que contém o Windows HLK Studio e o Windows HLK Controller. Se o controlador de teste não for inicializável, instale uma unidade de disco rígido separada em um controlador inicializável.
Se você precisar instalar o driver de dispositivo fornecido pelo fabricante no computador de teste, faça isso agora.
Inicie o Windows no computador de teste.
Crie três partições de 4 GB na Matriz RAID 2.
Se você estiver testando usando um sistema operacional cliente, crie um volume estendido NTFS de 4 GB que usa espaço não alocado na MATRIZ RAID 1, RAID Array 2 e RAID Array 3, como mostra o diagrama a seguir.
Se você estiver testando usando um sistema operacional de servidor, faça o seguinte:
Criar um software RAID 1 espelho de uma das partições NTFS na Matriz RAID 2 para o espaço não alocado na Matriz RAID 1
Crie uma matriz RAID 5 de software NTFS de 4 GB que usa espaço não alocado em RAID Array 1, RAID Array 2 e RAID Array 3, como mostra o diagrama a seguir.
Para definir o arquivo de página do sistema e habilitar o crashdump, siga estas etapas:
Clique no botão Iniciar , clique com o botão direito do mouse em Meu Computador e clique em Propriedades.
Clique na guia Geral e anote a quantidade de RAM que o computador contém.
Clique na guia Avançado (ou clique em Configurações avançadas do sistema no painel esquerdo para Windows Vista, Windows 7, Windows 8, Windows Server 2008, Windows Server 2008 R2 ou Windows Server 2012) e, na área Desempenho, clique em Configurações.
Observação
Se for solicitado que você insira credenciais administrativas ou permita a ação, insira as credenciais ou permita a ação.
Clique na guia Avançado e, na área Memória Virtual , clique em Alterar.
Selecione Tamanho Personalizado e insira um número na caixa Tamanho inicial (MB) maior que o tamanho da RAM que você anotou na etapa b.
Na caixa de texto Tamanho máximo (MB), insira um valor de tamanho máximo maior que o tamanho inicial que você inseriu na caixa Tamanho inicial (MB ). (O tamanho máximo normalmente é de 1,5 a 2 vezes o tamanho inicial.)
Clique em Definir e em OK duas vezes.
Clique em OK e reinicie o computador para atualizar o tamanho do arquivo de página.
Verifique se a matriz de armazenamento está acessível no computador de teste.
Copie os arquivos de símbolo do Windows para %SystemDrive%\Symbols.
Instale o aplicativo cliente Windows HLK no computador de teste.
Use o Windows HLK Studio para criar um pool de computadores e, em seguida, mova o computador de teste para esse pool.
Configuração de teste integrada do controlador RAID
Para configurar o computador de teste para testar um controlador SCSI em uma configuração RAID integrada, siga estas etapas:
Quando o computador de teste estiver desativado, conclua as seguintes etapas de assembly:
Instale um controlador compatível com inicialização (não o dispositivo de teste) e a unidade de disco rígido, se os dispositivos de teste não derem suporte à inicialização.
Anexe os discos ao controlador de teste integrado (Controlador 1) de acordo com a tabela a seguir:
Tipo de controlador Controlador 1 SCSI RAID
Um JBOD SCSI ou três unidades de disco rígido SCSI e uma unidade óptica SCSI (se houver suporte)
Anexe uma unidade óptica ao sistema, se ainda não estiver anexada.
Ative o computador de teste.
Defina o BIOS do sistema para dar suporte ao estado S3.
Crie duas matrizes RAID de 60 GB no Controlador 1.
Se o controlador não der suporte a uma configuração que inclua duas matrizes, use um disco não RAID em vez da Matriz 2 para esses procedimentos. Para SCSI, crie uma terceira matriz RAID de 60 GB (usando qualquer nível RAID com suporte).
As matrizes RAID no Controlador 1 são RAID Array 1 e RAID Array 2.
Configure as matrizes RAID de acordo com a tabela a seguir:
Níveis RAID compatíveis com o dispositivo de teste Nível RAID para a Matriz RAID 1 Nível RAID para RAID Array 2 0 somente
0
0
1 somente
1
1
5 somente
5
5 ou disco não RAID
Somente 0 e 1
1
0
Somente 0 e 5
5
0 ou disco não RAID
Somente 1 e 5
5
1 ou disco não RAID
0, 1 e 10
10
1 ou disco não RAID
0, 1 e 5
5
0 ou disco não RAID
0, 1, 10 e 5
5
10 ou disco não RAID
Instale o sistema operacional Windows apropriado e configure o computador para sua rede de teste. A rede de teste é a rede que contém o Windows HLK Studio e o Windows HLK Controller.Windows HLK Studio e Windows HLK Controller. Se o controlador de teste não for inicializável, instale o Windows em uma unidade de disco rígido separada em um controlador inicializável.
Se for necessário, instale os drivers que um fabricante fornece que os dispositivos no sistema de teste exigem.
Inicie o Windows no computador de teste.
Use o utilitário de Gerenciamento de Disco do Windows para configurar todos os discos para serem dinâmicos.
Crie três partições NTFS de 4 GB na Matriz RAID 2.
Se você estiver testando usando um sistema operacional cliente, crie um volume estendido NTFS de 4 GB que usa espaço não alocado na Matriz RAID 1, RAID Array 2 e Matriz 3, como mostra o diagrama a seguir.
Se você estiver testando usando um sistema operacional de servidor:
Crie um software RAID 1 espelho de uma das partições NTFS na Matriz RAID 1 para o espaço não alocado na Matriz RAID 2, como mostra o diagrama a seguir.
Crie uma matriz RAID 5 do NTFS de software que usa espaço não alocado na Matriz RAID 1, RAID Array 2 e RAID Array 3, como mostra o diagrama a seguir.
Para definir o arquivo de página do sistema e habilitar o crashdump, siga estas etapas:
Clique no botão Iniciar , clique com o botão direito do mouse em Meu Computador e clique em Propriedades.
Clique na guia Geral e anote a quantidade de RAM que o computador contém.
Clique na guia Avançado (ou clique em Configurações avançadas do sistema no painel esquerdo do Windows Vista, Windows 7, Windows 8, Windows Server 2008, Windows Server 2008 R2 ou Windows Server 2012) e, em seguida, na área Desempenho, clique em Configurações.
Observação
Se for solicitado que você insira credenciais administrativas ou permita a ação, insira as credenciais ou permita a ação.
Clique na guia Avançado e, na área Memória Virtual , clique em Alterar.
Selecione Tamanho Personalizado e insira um número na caixa Tamanho inicial (MB) maior que o tamanho da RAM que você anotou na etapa b.
Na caixa de texto Tamanho máximo (MB), insira um valor de tamanho máximo maior que o tamanho inicial que você inseriu na caixa Tamanho inicial (MB). (O tamanho máximo normalmente é de 1,5 a 2 vezes o tamanho inicial.)
Clique em Definir e em OK duas vezes.
Clique em OK e reinicie o computador para atualizar o tamanho do arquivo de página.
Verifique se a matriz de armazenamento está acessível no computador de teste.
Copie os arquivos de símbolo do Windows para %SystemDrive%\Symbols.
Instale o aplicativo cliente do Windows HLK no computador de teste.
Use o Windows HLK Studio para criar um pool de computadores e mova o computador de teste para esse pool.
Configuração de teste do controlador não RAID
Para configurar o computador de teste para testar um controlador SCSI em uma configuração não RAID, siga estas etapas:
Quando o computador de teste estiver desativado, conclua as seguintes etapas de assembly:
Instale um controlador compatível com inicialização (não o dispositivo de teste) e a unidade de disco rígido se os dispositivos de teste não derem suporte à inicialização.
Instale o dispositivo de teste (Controlador 1).
Instale uma ponte PCI para PCI, a menos que qualquer uma das seguintes condições se aplique:
Os controladores RAID não podem caber em adaptadores de ponte PCI. Isso poderá ocorrer se os controladores forem controladores integrados ou se os controladores só puderem caber em slots especialmente projetados.
O controlador RAID foi projetado e vendido somente para sistemas que não podem aceitar adaptadores de ponte PCI para PCI de altura total, como servidores de folha.
Você pode colocar um dos controladores RAID em um slot de barramento PCI que já está atrás de uma ponte PCI.
Instale um segundo controlador de teste duplicado (Controlador 2) na ponte PCI para PCI cartão (ou na ponte PCI se a ponte cartão não for necessária).
Anexe os discos aos dispositivos de teste de acordo com a tabela a seguir.
Tipo de controlador Controlador 1 Controlador 2 Controladores de suplemento SCSI
SCSI HDD (Disco 1)
Unidade óptica SCSI
Unidade de fita SCSI
Unidade de mídia removível SCSI
SCSI HDD (Disco 2)
Unidade óptica SCSI
Controladores integrados do SCSI
ObservaçãoConsulte o diagrama de configuração de controladores de suplemento SCSI abaixo.
SCSI HDD (Disco 1)
Unidade óptica SCSI
Unidade de fita SCSI
Unidade de mídia removível SCSI
SCSI HDD (Disco 2)
N/D

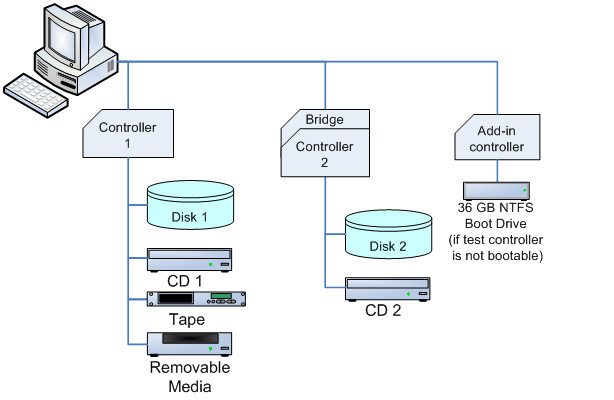

For SCSI add-in controllers, configure the hardware as described in the following diagram:

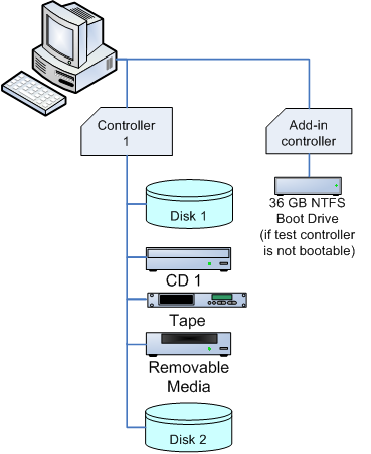

For SCSI integrated controllers, configure the hardware as described in the following diagram:
6. Attach an optical drive to the system, if one is not already attached.
Ative o computador de teste.
Defina o BIOS do sistema para dar suporte ao estado S3.
Instale o sistema operacional Windows apropriado e configure o computador para sua rede de teste. A rede de teste é a rede que contém o Windows HLK Studio e o Controlador HLK do Windows.
Se você precisar instalar o driver de dispositivo fornecido pelo fabricante no computador de teste, faça isso agora.
Crie três partições de 4 GB no Disco 2.
Use o procedimento a seguir para definir o arquivo de página do sistema e habilitar o crashdump:
Clique no botão Iniciar , clique com o botão direito do mouse em Meu Computador e clique em Propriedades.
Clique na guia Geral e anote a quantidade de RAM que o computador contém.
Clique na guia Avançado (ou clique em Configurações avançadas do sistema no painel esquerdo do Windows Vista, Windows 7, Windows 8, Windows Server 2008, Windows Server 2008 R2 ou Windows Server 2012) e, em seguida, na área Desempenho, clique em Configurações.
Observação
Se for solicitado que você insira credenciais administrativas ou permita a ação, insira as credenciais ou permita a ação.
Clique na guia Avançado e, na área Memória Virtual , clique em Alterar.
Selecione Tamanho Personalizado e insira um número na caixa Tamanho inicial (MB) maior que o tamanho da RAM que você anotou na etapa b.
Na caixa de texto Tamanho máximo (MB), insira um valor de tamanho máximo maior que o tamanho inicial que você inseriu na caixa Tamanho inicial (MB). (O tamanho máximo normalmente é de 1,5 a 2 vezes o tamanho inicial.)
Clique em Definir e em OK duas vezes.
Clique em OK e reinicie o computador para atualizar o tamanho do arquivo de página.
Verifique se a matriz de armazenamento está acessível no computador de teste.
Copie os arquivos de símbolo do Windows para %SystemDrive%\Symbols.
Instale o aplicativo cliente do Windows HLK no computador de teste.
Use o Windows HLK Studio para criar um pool de computadores e mova o computador de teste para esse pool.
Aviso
Ao testar dispositivos de armazenamento, é altamente recomendável que você conclua todos os testes de Conceitos básicos do dispositivo antes de iniciar os testes de armazenamento. Os testes de armazenamento reconfigurarão seu dispositivo de teste, deixando o dispositivo em um estado inadequado para dar suporte a testes de Conceitos Básicos do Dispositivo. As configurações a seguir fornecem etapas para criar volume no dispositivo de teste de armazenamento. Isso é importante para concluir a parte fundamental do dispositivo de teste (DevFund).
